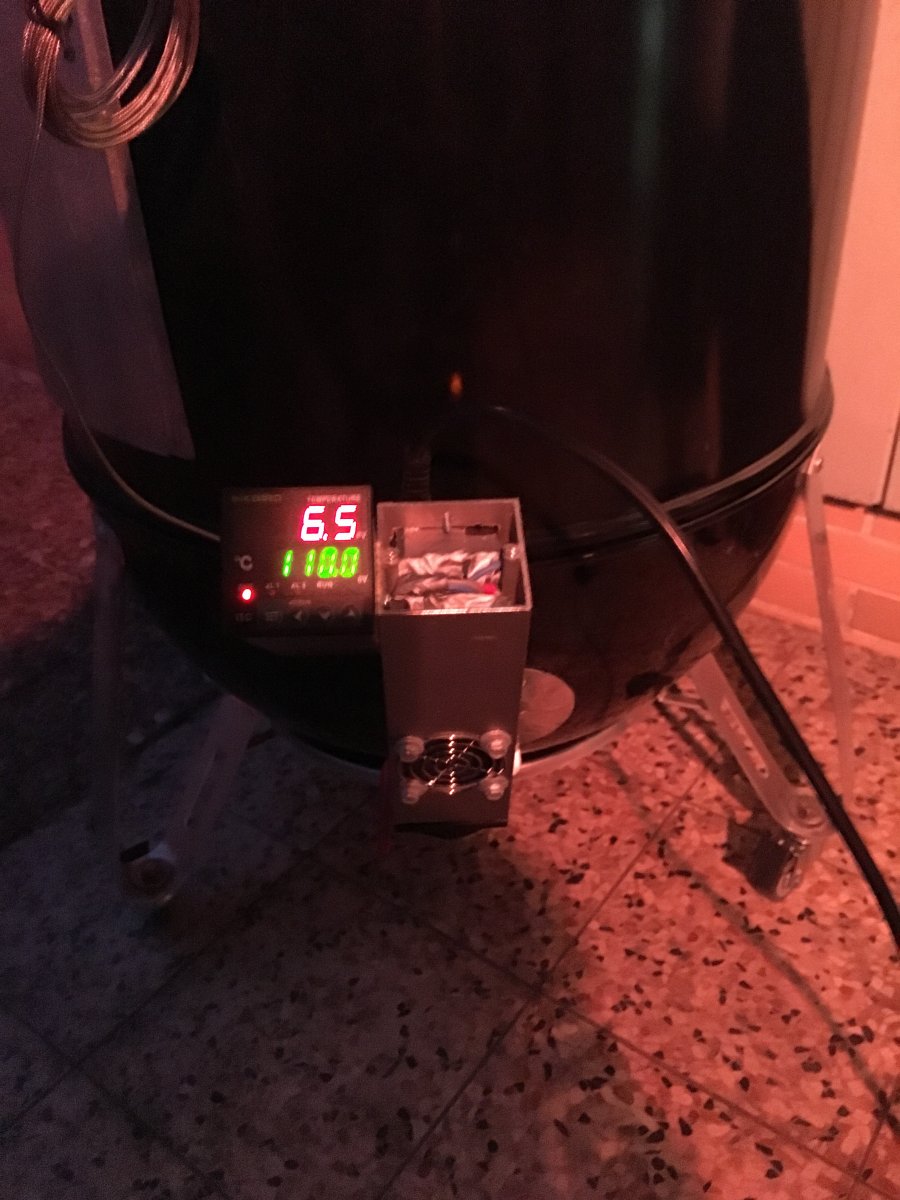

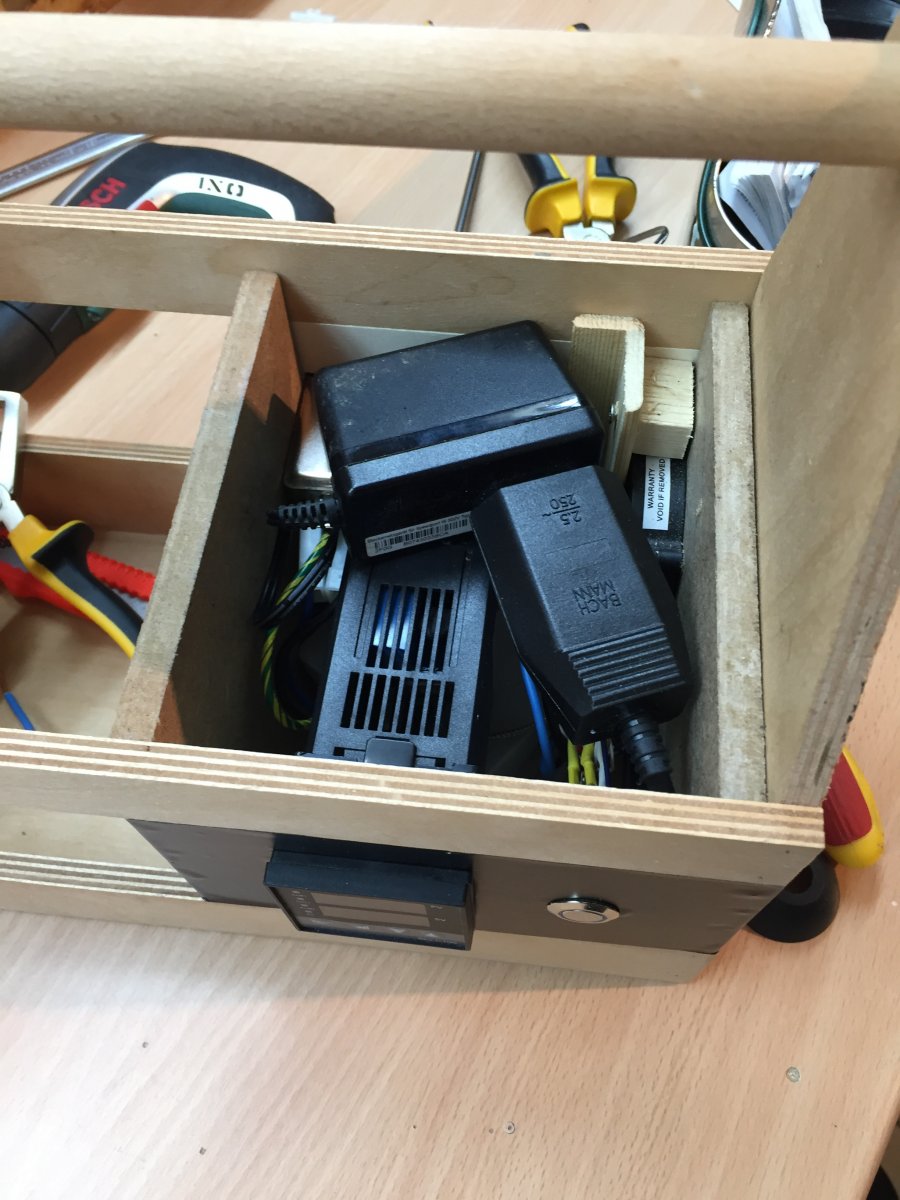

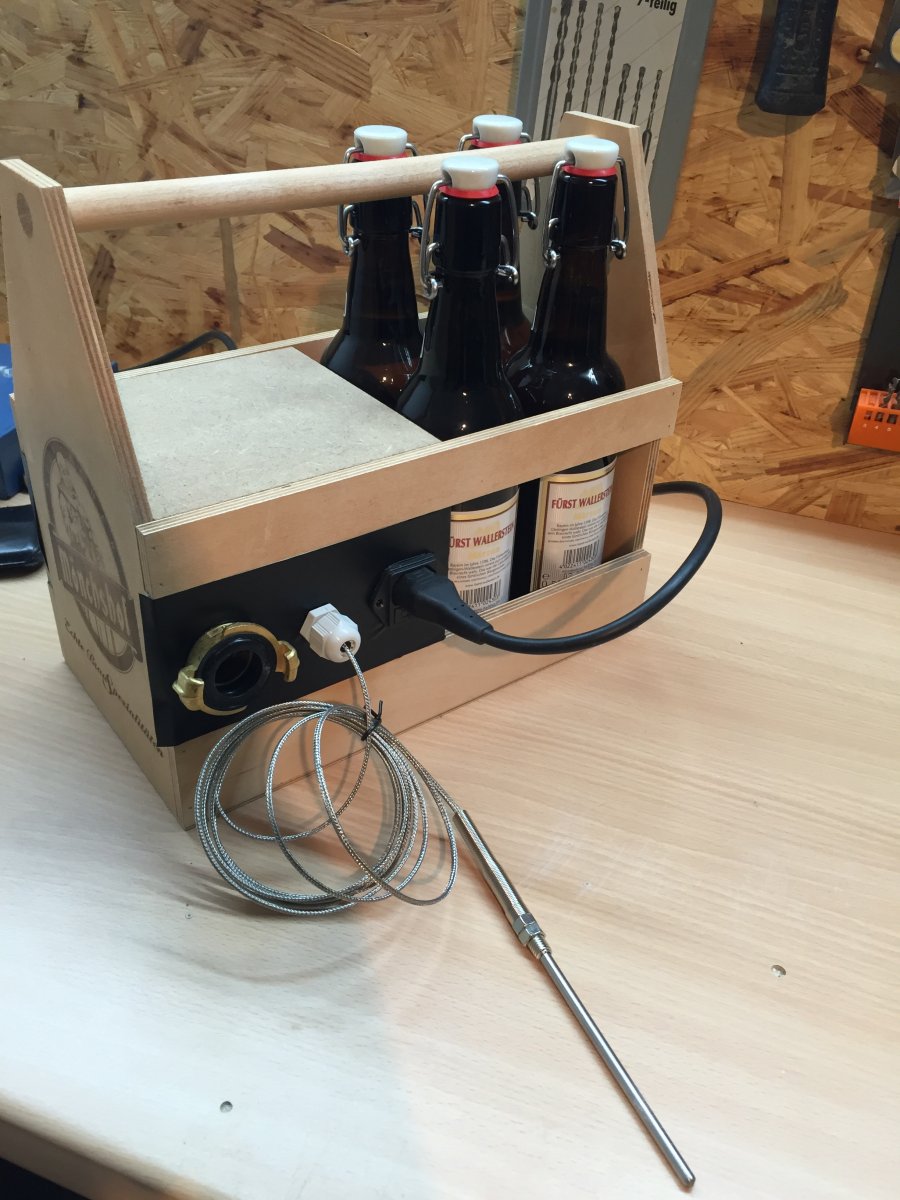

Provisorisch mal alles aufgebaut, läuft so weit aber ist es normal das der in intervallen läuft obwohl die wunschtemperatur noch nicht erreicht ist? Der Lüfter läuft nicht dauerhaft...
-
Du musst dich registrieren, bevor du Beiträge verfassen kannst. Klicke auf Jetzt registrieren!, um den Registrierungsprozess zu starten. Registrierte User surfen werbefrei, können Suchen durchführen und sehen die volle Darstellung des Forums mit vielen anderen Unterforen!!!
Pitmaster - Temperaturregler, Eigenbau
- Ersteller Primo XL
- Erstellt am
Wäre super wenn einer antworten könnte ob es normal ist oder nicht
ich finde dazu nichts...
ich finde dazu nichts...
Moin, ist bei mir auch so! Damit wird verhindert das der zu schnell übers Ziel hinaus schießt.
Ich versuch erst manuell die Wunschtemperatur zu bekommen. Dann schließ ich den Pitmaster an.
Ich versuch erst manuell die Wunschtemperatur zu bekommen. Dann schließ ich den Pitmaster an.
Sehr geile Optik!
Hallo zusammen,

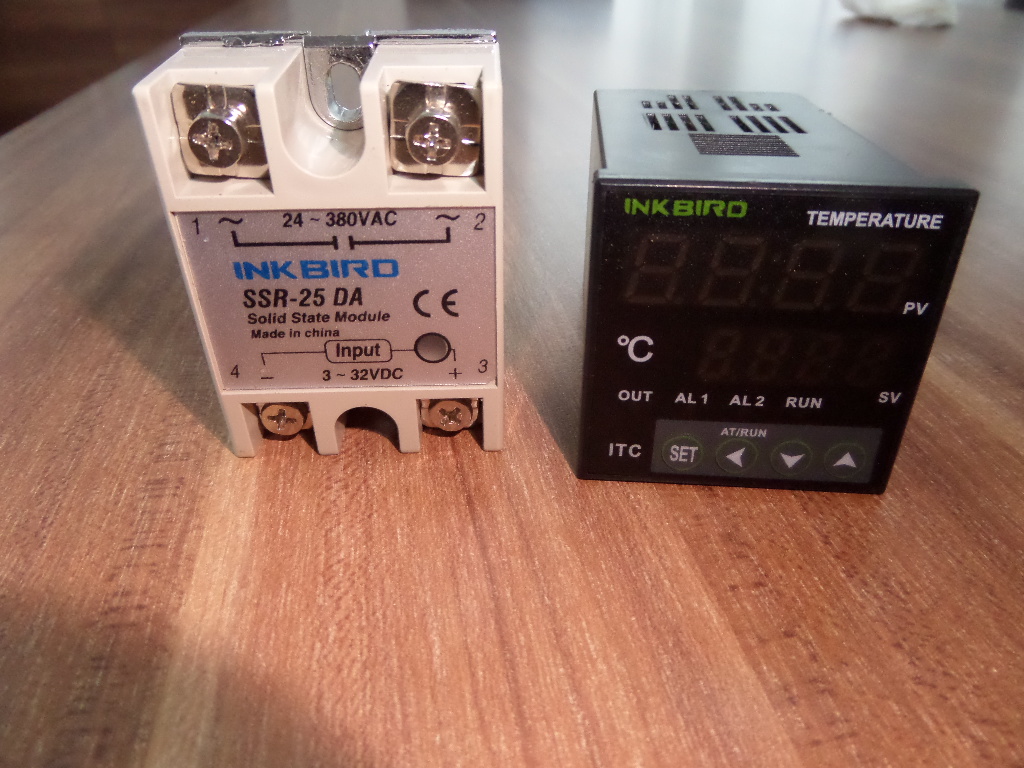

Ich habe ja die letzten Tage mein Inkbird SSR Variante bekommen
Habe heute mal den Fühler Typ K angeschlossen.
Das Inkbird zeigte eine Temp. von 15 Grad an, als Rev. abe ich mein Maverick angeschlossen das zeigte aber 20 Grad an.
Könnt ihr mir einen Tip geben woran das große Temperatur unterschied kommt !
Danke
Gruß
Ich habe ja die letzten Tage mein Inkbird SSR Variante bekommen
Habe heute mal den Fühler Typ K angeschlossen.
Das Inkbird zeigte eine Temp. von 15 Grad an, als Rev. abe ich mein Maverick angeschlossen das zeigte aber 20 Grad an.
Könnt ihr mir einen Tip geben woran das große Temperatur unterschied kommt !
Danke
Gruß
Anhänge
Hallo Joe,
der richtige Typ als Temperaturfühler ist gewählt?
Wie hast Du gemessen, im Grill, Luft?
Versuch mal noch den Kochendwasser Rest. ..
der richtige Typ als Temperaturfühler ist gewählt?
Wie hast Du gemessen, im Grill, Luft?
Versuch mal noch den Kochendwasser Rest. ..
Die Maverick-Sensoren sind bei niedriegen Temperaturen nicht wirklich genau.
Hallo,
es ist der richtige Typ gewählt.
Der erste Test war ein Lufttest.
Der heutige Test wurde dann mit Kochendwasser gemacht, der Test war Ok.
Der Temperaturunterschied zwischen Inkbird und Maverick war gerade mal 1 Grad.
Gruß
Kann mir bitte jemand bei denEinstellung des Inkbird helfen ? Komm irgendwie net weiter
Danke
Gruß
Danke
Gruß
Hallo Sportfreunde, Hallo Community!
Ich lese schon seit langer Zeit stillschweigend im Forum mit und habe schon viele Anregungen und Rezepte "mitgenommen".
Aber dieses Projekt hier hat mich wirklich "gepackt" und so wollte ich auch von meiner Umsetzung berichten.
Mir waren die Lösungen bislang zu groß und auch die häufig angesprochene Problematik mit der Netzspannung gefiel mir nicht.
Da meine Fähingkeiten eher die eines Elektronikers sind und in diversen anderen Foren und Youtube-Videos einen Einblick auf die Elektronik erhalten habe, habe ich mir auch einen REX-C100 bestellt und fing an zu basteln.
Der REX-C100 besteht aus drei Teilen.
- Platine mit Netzteil, Spannungsregelung und dem Relaisausgang, bei unserer Anwendung für den Lüfter
- Platine mit der eigentlichen Elektronik und Relaisausgang für den "Alarm"
- die Anzeige-/Bedieneinheit
Das Netzteil und die Spannungsregelung macht aus den 230V-Wechselspannung +5V, -5V und +12V. Die +5V und -5V versorgt die Elektronik, die 12V werden nur für das Ansteuern der zwei Relais benotigt.
Die Spannungsversorgung habe ich durch ein altes Schaltnetzteil von eine externen Festplatte ersetzt werden, das mit 1,5A auch genug Strom liefert.
Die neue Spannungsregelung und die weitere Elektronik, die noch hinzukommt, fand auf einer neuen, eigenen Platine platz.
Die Spannungsregelung für +/-5V wollte ich nur über einen DC/DC-Regler realisieren. Irgendwie wurde aber der gemessene Temperaturwert total verfälscht wenn ich die +5V von dem DC/DC-Regler benutzt habe. Daraufhin habe ich die LM78L05-Spannungsregelung für die +5V aus der alten Netzteilplatine gedremelt und auf meine neue Platine integriert. Mit dem LM78L05 passt es dann wieder.
Das Relais für die Last (der Lüfter) wurde durch einen FET ersetzt, damit das "Klick-Klack" ein Ende hat. Der Alarm-Ausgang wird von mir nicht benötigt, daher konnte das Relais hierfür ersatzlos gestrichen werden.
Da der Lüfter aller Wahrscheinlichkeit nach total überdimensioniert ist, habe ich noch eine einstellbare Spannungsregelung für den Lüfter vorgesehen.
So wurde dann die Anzeige-/Bedieneinheit von der Elektronikplatine getrennt und über ein Flachbandkabel und Pfostenverbinder wieder steckbar miteinander verbunden, die neue Elektronikplatine gelötet und alles in ein kleines Gehäuse gefrickelt.
Der "Live-Test" steht noch aus. Messtechnisch funktioniert das Teil schon einmal super. In dem für mich relevanten Temperaturbereich (~90 - 130Grad) gibt es maximal 1Grad Abweichung gegenüber meine anderen Thermometern.
Hier sind im Gehäuse schon das Display und das Poti für die Lüfterdrehzahl eingebaut
Darüber dann dir Originalplatine mit der Elektronik
und Huckepack die neue Elektronikplatine
Es "lebt"
...ist aber saukalt bei mir im Keller
Ich lese schon seit langer Zeit stillschweigend im Forum mit und habe schon viele Anregungen und Rezepte "mitgenommen".
Aber dieses Projekt hier hat mich wirklich "gepackt" und so wollte ich auch von meiner Umsetzung berichten.
Mir waren die Lösungen bislang zu groß und auch die häufig angesprochene Problematik mit der Netzspannung gefiel mir nicht.
Da meine Fähingkeiten eher die eines Elektronikers sind und in diversen anderen Foren und Youtube-Videos einen Einblick auf die Elektronik erhalten habe, habe ich mir auch einen REX-C100 bestellt und fing an zu basteln.
Der REX-C100 besteht aus drei Teilen.
- Platine mit Netzteil, Spannungsregelung und dem Relaisausgang, bei unserer Anwendung für den Lüfter
- Platine mit der eigentlichen Elektronik und Relaisausgang für den "Alarm"
- die Anzeige-/Bedieneinheit
Das Netzteil und die Spannungsregelung macht aus den 230V-Wechselspannung +5V, -5V und +12V. Die +5V und -5V versorgt die Elektronik, die 12V werden nur für das Ansteuern der zwei Relais benotigt.
Die Spannungsversorgung habe ich durch ein altes Schaltnetzteil von eine externen Festplatte ersetzt werden, das mit 1,5A auch genug Strom liefert.
Die neue Spannungsregelung und die weitere Elektronik, die noch hinzukommt, fand auf einer neuen, eigenen Platine platz.
Die Spannungsregelung für +/-5V wollte ich nur über einen DC/DC-Regler realisieren. Irgendwie wurde aber der gemessene Temperaturwert total verfälscht wenn ich die +5V von dem DC/DC-Regler benutzt habe. Daraufhin habe ich die LM78L05-Spannungsregelung für die +5V aus der alten Netzteilplatine gedremelt und auf meine neue Platine integriert. Mit dem LM78L05 passt es dann wieder.
Das Relais für die Last (der Lüfter) wurde durch einen FET ersetzt, damit das "Klick-Klack" ein Ende hat. Der Alarm-Ausgang wird von mir nicht benötigt, daher konnte das Relais hierfür ersatzlos gestrichen werden.
Da der Lüfter aller Wahrscheinlichkeit nach total überdimensioniert ist, habe ich noch eine einstellbare Spannungsregelung für den Lüfter vorgesehen.
So wurde dann die Anzeige-/Bedieneinheit von der Elektronikplatine getrennt und über ein Flachbandkabel und Pfostenverbinder wieder steckbar miteinander verbunden, die neue Elektronikplatine gelötet und alles in ein kleines Gehäuse gefrickelt.
Der "Live-Test" steht noch aus. Messtechnisch funktioniert das Teil schon einmal super. In dem für mich relevanten Temperaturbereich (~90 - 130Grad) gibt es maximal 1Grad Abweichung gegenüber meine anderen Thermometern.
Hier sind im Gehäuse schon das Display und das Poti für die Lüfterdrehzahl eingebaut
Darüber dann dir Originalplatine mit der Elektronik
und Huckepack die neue Elektronikplatine
Es "lebt"
...ist aber saukalt bei mir im KellerAnhänge

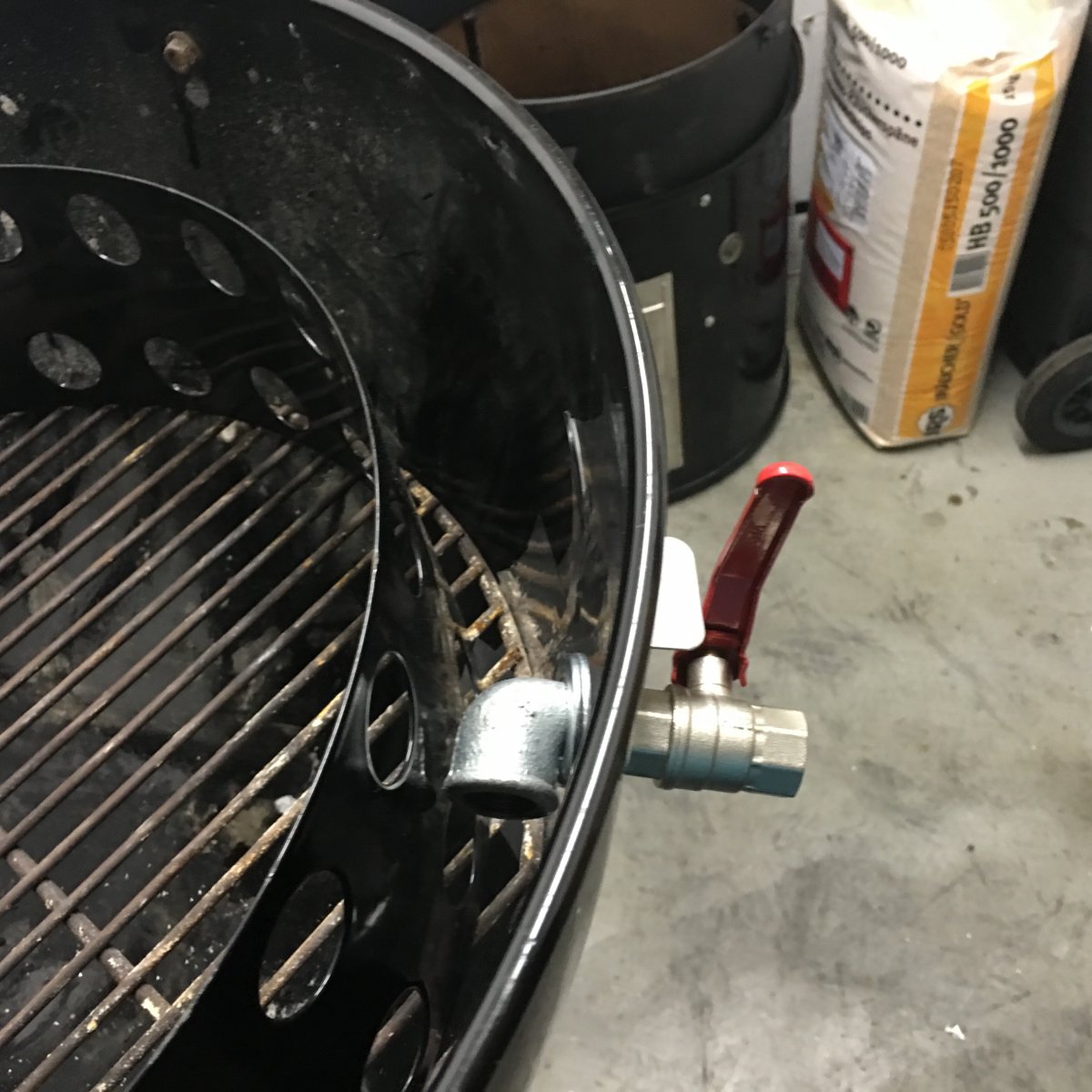

Ist das Zink auf dem letzten Foto? Das Teil was im Grill steckt
Schaut super aus !!!!
Ich stell jetzt auch mal einen Warenkorb zusammen, vielleicht ist ja jemand so nett und kontrolliert den noch kurz bevor ich bestelle, wäre ja schaden wenn ich die falschen Teile zu Hause hätte und das Ding dann nicht läuft.
Danke schon mal für Rückmeldung.
Regler:
http://www.amazon.de/gp/product/B00..._rd_t=36701&pf_rd_p=862808927&pf_rd_i=desktop
Lüfter in der 120mm Version
http://www.amazon.de/ARCTIC-Hochlei...F8&qid=1459321504&sr=8-10&keywords=lüfter+24v
12V Netzteil hab ich ein relativ hochwertiges noch zu Hause das ich weiter verwenden möchte.

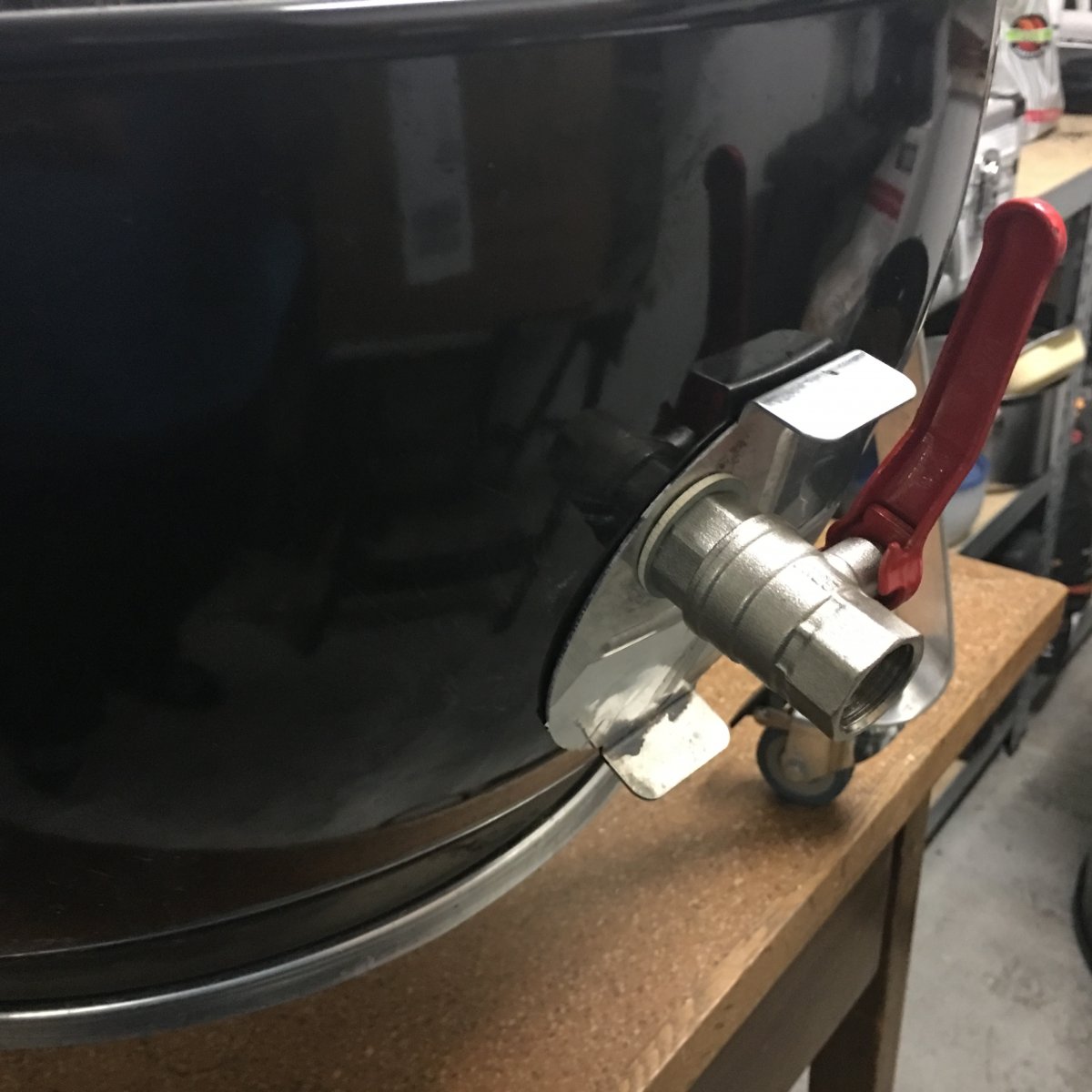

Der Lüfter ist zwar ein Axiallüfter aber ich glaub mal daß mein Faß gar nicht so viel Zug entwickelt daß das eine Rolle spielen würde. Bei einem Testlauf kam ich mit meinem Faß bei den zwei voll geöffneten 1" Kugelhähnen grad mal auf 110-115°C. Wenn ich also den Lüfter an einen Kugelhahn anschließe und der zweite geschlossen ist dann sollte es keine Probleme geben. Werde aber auch nochmal zwei Kugelhähne nachrüsten damit die Temperatur schneller steigt beim Anheizen.
Schöne Grüße,
Günther
Danke schon mal für Rückmeldung.
Regler:
http://www.amazon.de/gp/product/B00..._rd_t=36701&pf_rd_p=862808927&pf_rd_i=desktop
Lüfter in der 120mm Version
http://www.amazon.de/ARCTIC-Hochlei...F8&qid=1459321504&sr=8-10&keywords=lüfter+24v
12V Netzteil hab ich ein relativ hochwertiges noch zu Hause das ich weiter verwenden möchte.
Der Lüfter ist zwar ein Axiallüfter aber ich glaub mal daß mein Faß gar nicht so viel Zug entwickelt daß das eine Rolle spielen würde. Bei einem Testlauf kam ich mit meinem Faß bei den zwei voll geöffneten 1" Kugelhähnen grad mal auf 110-115°C. Wenn ich also den Lüfter an einen Kugelhahn anschließe und der zweite geschlossen ist dann sollte es keine Probleme geben. Werde aber auch nochmal zwei Kugelhähne nachrüsten damit die Temperatur schneller steigt beim Anheizen.
Schöne Grüße,
Günther
G
Gast-AlgV5V
Guest
Wird leider nicht funktionieren.
Du brauchst ein SSR für 12V DC.
