Ich habe mir vor kurzem einen Summit E-450 zugelegt welchen ich kurz vor der Einweihung etwas gepimpt habe.

Pimp 1:

Ein sehr einfacher aber effektivvoller Pimp:

Die Räucherbox liegt nicht komplett am Rahmen auf da diese an einer Beilagscheibe aufliegt.
Dies hat Zufolge, dass die Räucherbox immer nach links kippt und der Deckel sich nicht optimal schließen lässt da dieser am Grillrost ansteht.
(natürlich auch bei 470/670 anwendbar)
Beilagscheibe etwas abgefeilt - nix wackelt mehr:thumb1:


Pimp 2:

Edelstahl Ablaufbleche

Dank Urlauber nix neues, danke nochmals für die tolle Konstruktionszeichnung.
Diese ist zwar für den 670, lässt sich aber 1:1 für die 470/450 übertragen, einfach um 20cm kürzer machen







Pimp 3:

Halterung für Fettauffang Schale

diese ist natürlich viel zu groß geraten und wurde natürlich modifiziert,
jetzt ist viel Platz im Summit:











Pimp 4:

doppelwandigen Deckel bauen

da der 450 diesen noch nicht hat wurde nachgebessert.

Material: 1mm Edelstahlblech

vorher habe ich eine Schablone aus Karton gefertigt:



nach dieser wurde dann das Blech gebogen:









weitere Pimps in Arbeit:nusser:



































Anhänge

  • 20130715_130245.jpg
    230,5 KB · Aufrufe: 29.401
  • 20130717_091717.jpg
    274,8 KB · Aufrufe: 29.300
  • 20130717_100332.jpg
    223,5 KB · Aufrufe: 29.148
  • 20130717_101446.jpg
    249,9 KB · Aufrufe: 29.281
  • 20130715_125931.jpg
    240 KB · Aufrufe: 29.210
  • 20130715_125708.jpg
    339 KB · Aufrufe: 29.151
  • 20130715_125124.jpg
    291,8 KB · Aufrufe: 29.167
  • 20130715_124809.jpg
    337,8 KB · Aufrufe: 29.208
  • 20130715_124443.jpg
    322 KB · Aufrufe: 29.277
  • 20130718_183714.jpg
    167,4 KB · Aufrufe: 28.876
  • 20130718_181436.jpg
    293,3 KB · Aufrufe: 28.829
  • 20130718_181345.jpg
    196,8 KB · Aufrufe: 28.927
  • 20130718_181339.jpg
    245,1 KB · Aufrufe: 29.016
  • 20130718_104728.jpg
    238,8 KB · Aufrufe: 22.842
  • 20130718_104724.jpg
    227,4 KB · Aufrufe: 29.431
  • 20130718_104718.jpg
    228,6 KB · Aufrufe: 29.104
  • 20130718_181329.jpg
    159,5 KB · Aufrufe: 29.129

DA_MIK

Hobbygriller
5+ Jahre im GSV
:thumb1::thumb1::thumb1:

Den doppelwandigen Deckel vermisse ich auch in meinem Spirit S320. Diesen Mod könnte ich mir auch vorstellen. :)


jb_foto

Metzgermeister
5+ Jahre im GSV
@DA_MIK

Der aktuelle S-320 hat doch einen doppelwandigen Deckel, zu mindestens war das bei den Spirits die ich gesehen habe.
Ohne den doppelten Deckel würde sich der Edelstahl auch recht schnell verfärben/anlaufen.

Mfg
Jürgen


DA_MIK

Hobbygriller
5+ Jahre im GSV
Hmm, der Deckel vom Spirit sieht genauso aus wie der vom Summit:



Zumindest sind die Verschraubungen hier auch offen und imho schwer sauber zu halten (was meine Motivation für den doppelten Deckel wäre).



Anhänge

  • MIK_2077.JPG
    294,9 KB · Aufrufe: 27.588

jb_foto

Metzgermeister
5+ Jahre im GSV
Hi,

man sieht doch in deinem Bild sehr gut den zweiten Blech Layer im Deckel

Mfg
Jürgen


DA_MIK

Hobbygriller
5+ Jahre im GSV
:D

Dann hab ich das vercheckt.... :) Hatte nur die abgedeckten Schrauben im o.g. Mod gesehen und auf meinen falsch zurück geschlossen...

OP
OP
smirre

smirre

Grillkönig
10+ Jahre im GSV
Nächster Pimp:

Edelstahlrost anstelle der Räucherbox anfertigen.

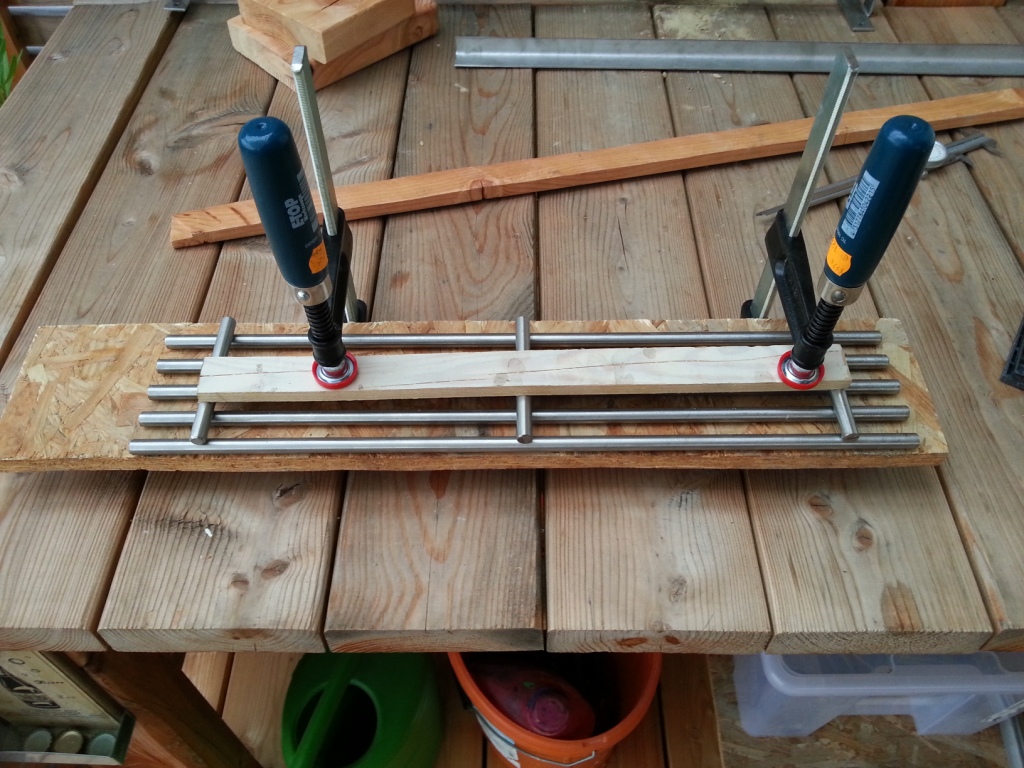

Da ich am Summit so gut wie nie räuchern werde habe ich einen 10mm starken Edelstahlrost angefertigt.
Dieser lässt sich ganz einfach austauschen falls ich die Räucherbox doch mal verwenden möchte.

Maße 10x49 cm
Somit vergrößert sich die Grillfläche auf 70x50cm

Noch in Arbeit: eine zusätzliche Flavour Bar Aromaschiene welche unter dem Rost plaziert wird.

Bilder folgen wenn diese fertig gestellt ist!

OP
OP
smirre

smirre

Grillkönig
10+ Jahre im GSV

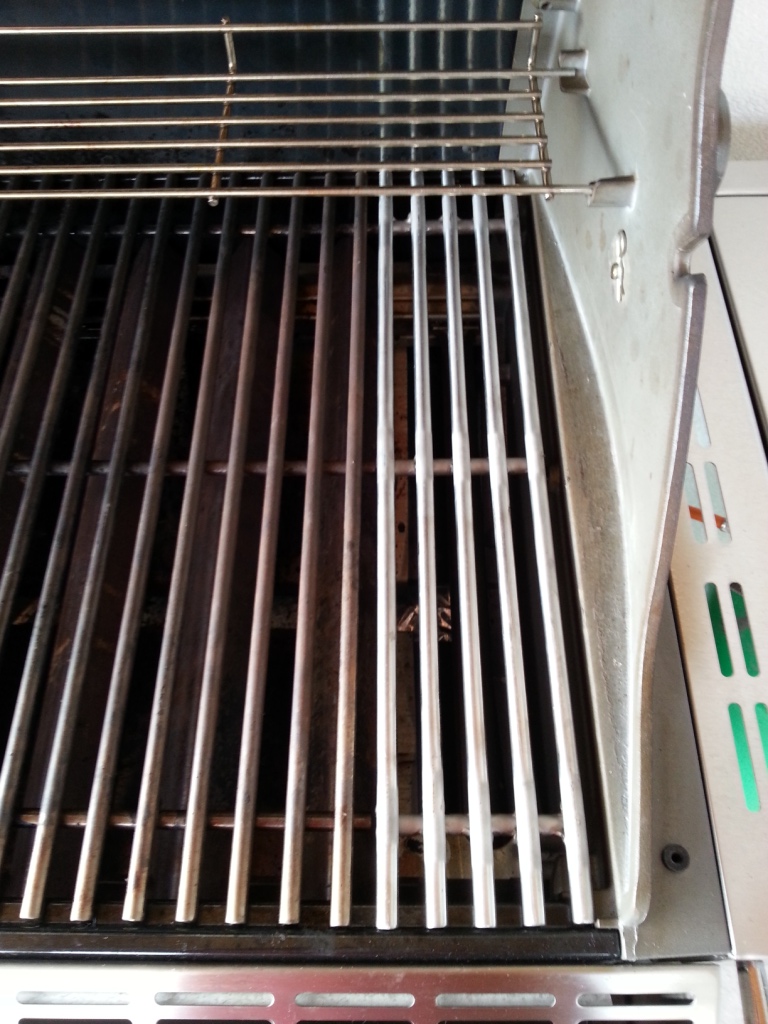

so hier mal die Bilder des Rosts, die Aromaschiene bekomme ich erst morgen:

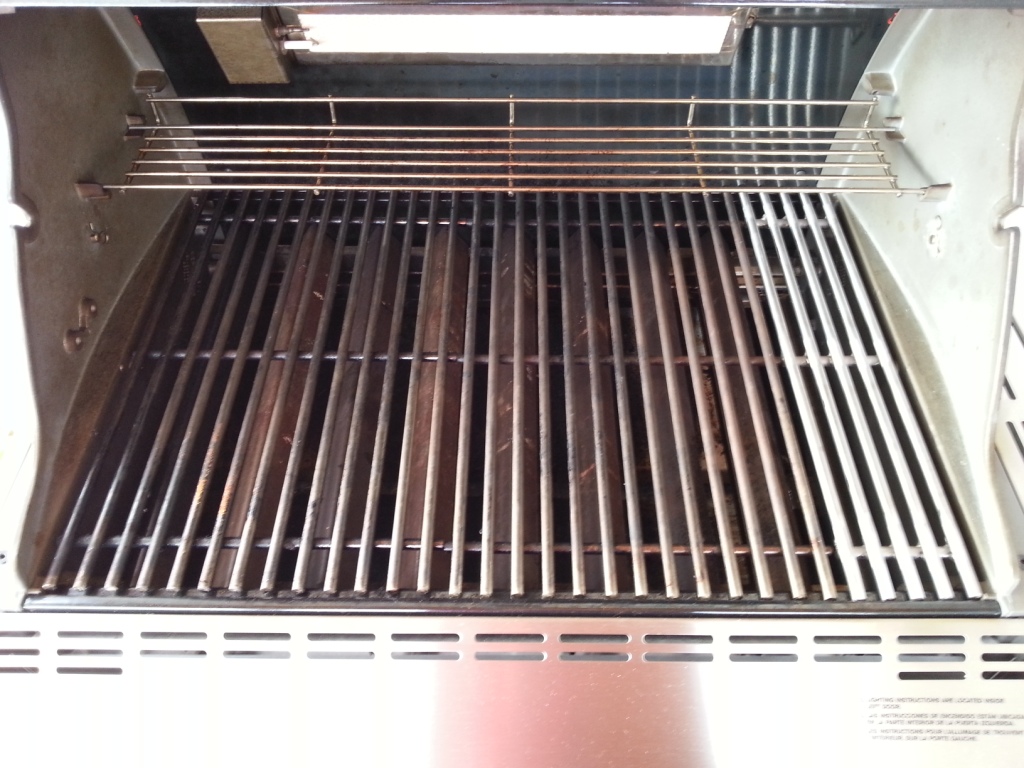

Auf diesem Bild ist auch ein kleiner Warmhalterost Pimp zu erkennen.
Dieser ist Original an der Vorderseite nach unten gebogen, was nur unnötig Platz weg nimmt, warum auch immer - wurde weggeflext.








Anhänge

  • 20130814_173434.jpg
    282,9 KB · Aufrufe: 27.308
  • 20130814_173422.jpg
    291,8 KB · Aufrufe: 27.488
  • 20130809_154725.jpg
    328,4 KB · Aufrufe: 27.574
Zuletzt bearbeitet:

grill n chill

Militanter Veganer
5+ Jahre im GSV
Coole Pimps!
Aber bitte erlaube mir die Frage, gibt es in der Preisklasse keinen Grill, der die Funktionen schon an Bord hat? Welche Grills standen zur Auswahl? Was hat dich zum Kauf des Weber bewegt?
Bei mir soll auch bald ein Kauf anstehen, aber ich kann mich noch nicht entschieden...

OP
OP
smirre

smirre

Grillkönig
10+ Jahre im GSV
Für mich kam nur Weber in Frage, ich habe mich da gar nicht großartig umgesehen.

Die Pimps sind eher eine Art Hobby, ich arbeite gerne mit Metall.
Ich habe auch schon einige andere Modifikationen in Arbeit, mache dies aber nicht weil ich mit dem Grill unzufrieden bin sondern weil ich es gerne tue.

PS: mit dem Summit machst du sicher nichts falsch.


mk02

Schlachthofbesitzer
5+ Jahre im GSV
Wirklich tolle Arbeiten. Da kann man schon etwas neidisch werden wenn man selber keine Möglichkeite dazu hat weil einfach die WErkstatt dazu fehlt.


Kurti71

Fleischzerleger
so hier mal die Bilder des Rosts, die Aromaschiene bekomme ich erst morgen:

Anhang anzeigen 582849

Anhang anzeigen 582850
Auf diesem Bild ist auch ein kleiner Warmhalterost Pimp zu erkennen.
Dieser ist Original an der Vorderseite nach unten gebogen, was nur unnötig Platz weg nimmt, warum auch immer - wurde weggeflext.
Anhang anzeigen 582851

Hallo Smirre,

ich benutze meine Räucherbox auch so gut wie nie und Deine Idee mit der kleinen Grillerweiterung finde ich genial.
Hast Du das Zusatzstück selber angefertigt oder kann man das irgendwo kaufen?

Liebe Grüße

Kurti

OP
OP
smirre

smirre

Grillkönig
10+ Jahre im GSV
Hi Kurti,
habe ich selbst gemacht, die Aromaschiene welche ich morgen bekomme jedoch nicht, dafür fehlt mir leider (noch) die passende Maschine.

OP
OP
smirre

smirre

Grillkönig
10+ Jahre im GSV
heute die Aromaschiene und die L-Leiste bekommen:

Aromaschiene

L-Leiste von oben ohne Deckel

Detailansicht

von vorne

von hinten


jetzt ist der Summit oben dicht (0,5mm Spiel), seitlich ist ja noch genug Spielraum damit die Luft zirkulieren kann.











Anhänge

  • 20130820_110328.jpg
    234,3 KB · Aufrufe: 26.340
  • 20130820_110304.jpg
    231,6 KB · Aufrufe: 26.244
  • 20130820_110312.jpg
    194 KB · Aufrufe: 26.198
  • 20130820_110500.jpg
    231,4 KB · Aufrufe: 26.194
  • 20130820_110516.jpg
    135,3 KB · Aufrufe: 26.123

Michi-81

Grillkaiser
10+ Jahre im GSV
coole sache :thumb1:

OP
OP
smirre

smirre

Grillkönig
10+ Jahre im GSV
Ich hatte heute kurz ein wenig Zeit um einen weiteren Summit Pimp durchzuführen.

Der Pflanzroller wird natürlich noch gegen ein kleineres Modell ausgetauscht.

Gasflaschenabdeckung der 2013er Spirit Premium Serie goes Weber Summit

20130928_104206 - Kopie.jpg


20130928_104229 - Kopie.jpg


20130928_104206 - Kopie.jpg


20130928_104229 - Kopie.jpg


Anhänge

  • 20130928_104206 - Kopie.jpg
    20130928_104206 - Kopie.jpg
    254,4 KB · Aufrufe: 27.911
  • 20130928_104229 - Kopie.jpg
    20130928_104229 - Kopie.jpg
    243,1 KB · Aufrufe: 26.521

Kurti71

Fleischzerleger
Hallo Smirre,

ich bin dafür, dass Dein online Account und Deine Threads hier nur für nicht Summit - Besitzer frei lesbar sind.... Das wird sonst einfach zu teuer :-)

Kannst du die Gasflaschenabdeckung auch in Edelstahl???

LG Kurti


zaubervati

Microgriller & Bratwurstphilosoph
10+ Jahre im GSV
★ GSV-Award ★
Hallo Smirre,

wirklich toll Deine Pimps!
::BRAVO::::BRAVO::::BRAVO::

Ich seh den Fred erst jetzt!

Ich bin kein Metalltechniker, daher kann ich mich nur auf's Staunen
verlegen!
::malüberlegen::

Na, von Dir kommt erfahrungsgemäß bestimmt bald etwas Neues:
ich rechne mal mit Weihnachten,
da hast Du bestimmt spätetestens schon wieder einen neuen Griller!
