Smokierfieber gepackt

[grisu3000]

Hallo liebe Grillfreunde,

verfolge hier die interessanten Beiträge schon seit einiger Zeit, ....

nachdem ich schon immer nen Smoker haben wollte und ich jetzt
halbwegs geeignetes Material zufällig entdeckt habe, hab ich mich entschlossen mir einen selbst zu basteln.

anbei ein Foto des Grundmaterials (alter Warmwasserspeicher doppelmantig nicht verzinkt) und ein erster Plan. Die SFB möchte ich etwas grösser lassen da ich öfter direkt grille und genug Platz haben möchte.

Mich würde interessieren obs in etwas so passt einzig der Versatz zw Garraum und SFB ist mir unklar, gibts da ne Regel? 1/3 oder??



[grisu3000]

fotos einstellen

könnt ihr mir bitte sagen wie ich fotos einstellen muss damit man sie gleich sieht? und nicht runterladen muss?

danke

ein unwissender neuling ggg



[Ape]

nachdem du die im pop up hochgeladen hast mußt du die in der bürklammer nochmal anklicken (ganz unten)

gruss



[grisu3000]

fotos anhängen

es klappt nicht, gibts nen screenshot eventuell?



[Belzi]

Ich würde Dir gern helfen , aber die , die sich mit den Foto`s auskennen ,
schlafen wahrscheinlich alle schon.

Nutz doch bitte mal die Suchfunktion in Richtung "Bilder hochladen".

Spuckt bestimmt was aus.



[grisu3000]

2-tes Foto

hallo, nachdem gestern endlcih wieder mal kurz zeit war , hab ich meinen wasserboiler mal zerschnitten, und in 2 teile getrennt,
den grösseren Durchmesser werde ich als sfb verwenden den kleineren längeren als garkammer
materialstärke liegt so zw 3 u 4 mm

die länge der sfb wird ca 52 cm die garkammer 100cm



[monetenmacher]

Hi!
Leider sind immer noch keine Bilder zu sehn!
Wenn du hilfe oder was Bestimmtes suchst gibts hier ja eh diese tolle Suchfunktion.

Mitlerweile sollte es sich ja schon überall herumgesprochen haben wie das mit den Bildern geht.
Wenn nicht, hier stehts (Bilder erscheinen als Anhang und nicht als Bild)

lg Gunter



[grisu3000]

also nachdem ich erst mein geschenkt bekommenes schutzgasgerät reparieren musste hab ich nun die teile vorbereitet und eine schablone aus spanplatten gemacht um einen überblich zu bekommen wie groß und hoch das ding werden wird gg


bitte um tipps falls grobe fehler zu sehen sind...

wird wohl ein winterprojekt...

seitenteile sind bereits bestellt und werden demnächst montiert

[/ATTACH][/ATTACH][/ATTACH]



[Sanya]

Die Überdeckung von SFB zu GR erscheint mir auf dem letzten Bild etwas zu klein zu sein. Ich meine mich errinnern zu können, dass sie nach der Faustformel zwischen 1/3 und 4/9 liegen sollte. Nach Deinem Bild würde ich das auf ca. 1/9 schätzen.

LG
Sanya



[grisu3000]

überdeckung garraum

Die Überdeckung von SFB zu GR erscheint mir auf dem letzten Bild etwas zu klein zu sein. Ich meine mich errinnern zu können, dass sie nach der Faustformel zwischen 1/3 und 4/9 liegen sollte. Nach Deinem Bild würde ich das auf ca. 1/9 schätzen.

LG
Sanya

hi, danke für die anregung, der garraum hat durchmesser 43, die sfb 48

ich hab 18 cm überdeckung ist das genug?

war heute beim schrotthändler und hab teile gesucht, nix brauchbares gefunden bis auf ein 500er Rohr mit 5mm wandstärke, da haben meine augen geleuchtet, aber ich weis nicht ob ichs nehmen soll, was kann das ding ca kosten? der schrotthändler verlangt 30 cent pro kilo

lg

chris



[Ebbel]

Wenn ich mich beim Onlinerohrgewichtberechner nicht vertippt habe, kommst du auf etwas über 60 Kilo/Meter, heisst etwa 20€
Kaufen!!!!



[grisu3000]

Projekt gestoppt, neues gestartet

Wenn ich mich beim Onlinerohrgewichtberechner nicht vertippt habe, kommst du auf etwas über 60 Kilo/Meter, heisst etwa 20€
Kaufen!!!!

bekomme1,5m vom 500 er Rohr mit 5mm Wandstärke um 50 EURO

jippie.....

jetzt beginnt die Planung von Vorne,

Räder hab ich auch schon gefunden alte gusseiser

Fotos folgen nächste Woche



[grisu3000]

Auf Los gehts Los

Hallo,...kurzer Lagebericht.....

Hab heute das Rohr vom Schrotthändler geholt,
1,5 m lang 51 cm Durchmesser,

habe Preis verhandelt und um 50 Euro habe ich es gekauft!

Gewicht wurde von 5mm Wandstärke angenommen. ca 91 kg * 60cent pro kg

Zu Hause hab ich dann mal nachgemessen, das ding hat 7 mm Wandstärke

hab mir eh schon gedacht das da was nicht stimmt weil ich mich beim Einladen so anstrengen musste...

hatte leider die Flex nicht dabei sonst hätte ich das Rohr für den Abzug auch schon , 4 m waren mir doch zu viel ..

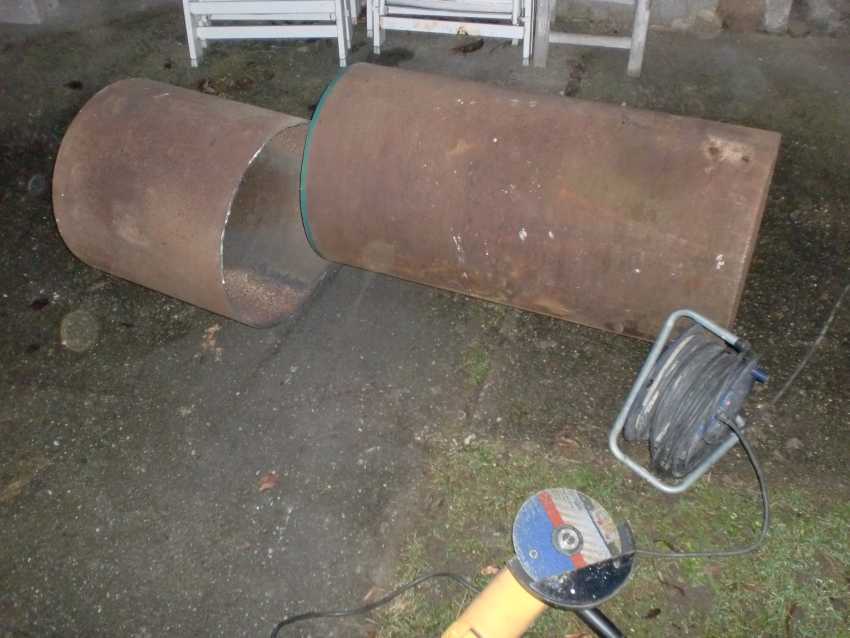

Zuhause ausgeladen und gleich mal
in 2 Teile getrennt, ---

alles genau vermessen, neue Konstruktion aus Spanplatten gebaut, zum heben des 1m teils brauch ich aber verstärkung, das hab ich alleine nicht geschafft...

jetzt setz ich mich an den PC und Plane die Seitenteile!

kurze Frage:? reichen 5mm Wandstärke für die Seitenteile?

(werden von einem Bekannten gelasert)

hoffe es geht jetzt schneller weiter... damit ich wieder berichten kann



[General78]

kurze Frage:? reichen 5mm Wandstärke für die Seitenteile?

Aber sicher reichen 5mm Wandstärke!

Du stehst unter Beobachtung!



Gruß Holger



[grisu3000]

Baufortschritt Nr. 2

Hallo an alle interessierten, hatte gestern endlich mal zeit um weiterzubasteln.....

Material hatte ich schon unter der Woche besorgt, ...

Auf der Suche nach passenden Rädern hat mir dann ein Bekannter einen super Tipp gegeben....

er meinte die alten Kreissägemotoren (welche früher verwendet wurden als die Brennholzsägen noch über Flachriemen angetrieben wurden) da waren meist Eisen oder Gussräder drauf.....

und so ein Ding hatte ich ja noch im Schuppen stehen.... das Gute ist doch meist so nah..

sehen doch nciht schlecht aus oder? und Achse hab ich auch gleich!


Den Feuerrost hab ich auch zusammengeschweißt, aus 12mm Rundstäben, das erste mal mein Schutzgasgerät getestet, naja schön langsam weis ich damit umzugehen, viel einfacher als mit den Elektroden... lediglich die Einstellung ist Erfahrungssache aber des wird schon ....

Rohre für Untergestell hab ich auch schon vorbereitet, werden nä woche ans Rohr gescheißt!

Ich hoffe ich hab bald wieder ein bisserl Zeit um weiterzubasteln..
Fotos werden folgen..

lg aus dem Tullnerfeld



[grisu3000]

Baufortschritt Nr. 3

Guten Abend liebe Smokerfrende,...

hatte mal wieder Zeit und ein bisschen weitergebastelt

Rahmen für Ablagen unten

Rahmen für Ablage oben (soll zum klappen gehen)

und jetzt hab ich ne frage......

wie bekommt ihr die Flacheisen so schön rund gebogen?
sind die Abdeckungen für die Deckeln

ich habs mal so versucht..auf die Räder mit Zwingen

aber das funkt nicht ganz so wie es soll obwohl die räder um 10 cm weniger durchmesser haben biegt sich der stahl zu wenig

wie kann ich das Problem sonst lösen ohne eine Biegemaschine



[Jose_Jalapeno]

Da wirst du um eine ordentliche Maschine nicht herum kommen. Eine gute Schlosserei macht dir das für kleines Geld. Ich hatte für meinen Smoker kein Rohr als Ausgansmaterial, sondern geschnittene Bleche. Diese habe ich in einer Firma zu Rohren runden lassen und habe 22,- bezahl. Find ich okay.

Sowas sieht so aus (z. B. Abdeckungen):

Und mit sowas habe ich meine Bleche runden lassen:

Grüße, Faxe



[grisu3000]

Baufortschritt Nr. 4

Schönen Abend,

hatte wieder mal 2 Stunden Zeit und
da ich auf meine Seitenteile noch warten muss, ein bisschen an den Details weitergearbeitet

Heute Rauchrohr und Winkel für die Ablage hergestellt

hoffe am Wochenende bleibt etwas Zeit dann wird an den Rohren gearbeitet, die Deckel könnte ich ja schon ausschneiden...

Fotos folgen wie immer natürlich!!!



[grisu3000]

Planung der Laserteile

Hi Leute,

heute gings an die Planung der Laserteile,

werden nä Woche angefertigt

an alle Profis... schaut bitte mal drüber ob euch ein grober Fehler auffällt...?

ich hoffe nicht


lg

chris



[grisu3000]

Baufortschritt Nr. 5

Guten Abend,

endlich Wochenende und ich kann wieder weiterbasteln....

heute wurden Deckel aus den Rohren ausgeschnitten...

leider hatte es den ganzen tag -6 Grad, es war ziemlich frisch....

den sfb deckel hab ich dann auch schon weiterbearbeitet,...

hierzu ne frage, wie schweißt ihr die Bleche dran? nur innen,

oder auch aussen?
schöner wäre es ja wenn ich aussen keine Naht bräuchte aber
dafür kann da eventuell wasser rein welches nicht mehr raus kann.?!?


und noch ne frage, wie richtet ihr die deckel wieder ?

die 7mm Verzug sind zwar nicht viel, hab mal mit schraubzwingen versucht geht schon aber nach dem lösen geht der deckel wieder in die ursprüngliche lage zurück......
