Einfaches Gestell schweißen

[ilaycan]

Hallo Leute,

ich möchte mir ein einfaches Gestell schweißen, auf den eine Last von etwa 300 kg aufgelegt werden soll. Ich habe bisher noch nicht geschweißt und habe mir von einem Bekannten eine Schweißmaschine geliehen.

Auf dem Bild ist die Konstruktion zu sehen. Auf zwei 60er Quadratrohre mit Länge 1 m werden zehn 20er Quadratrohre aufgelegt. Meine Frage wäre, ob es bei dieser Konstruktion ausreicht einfach nur einige Heftpunkte zu setzen statt die Stoßkanten komplett zuzuschweißen. Einerseits wäre es für mich deutlich einfacher, andererseits würde man ja den thermischen Verzug minimieren. Und die Konstruktion wäre ja eigentlich auch selbsttragend, da auch ohne Schweißung das ganze halten würde, nur natürlich nicht bewegungssicher.



[Birndi]

Dann lass es dir doch von deinem Bekannten zeigen wenn er schweißen kann
Eine. ordentliche Schweißnaht ist immer besser als nur "zusammenpicken".
Zum Spaß gibt es keine gelernten Schweißer



[InktheJet]

Guten Morgen,

ich schließe mich @Birndi an...bin auch gerade am wieder Erlernen der Schweißerei und würde bei einer Last von 300 kg etwas Vorsicht walten lassen.
Gerade bei 2mm Wandstärken bist schnell mal durchgefallen.
Lieber den Kumpel zum Grillen einladen und ihn vorher das Teil schweißen lassen
Schöne Grüße aus



[Burn_out]

Das wird nix in der Ausführung geschweißt. Der Verzug am 60er Quadratrohr wird so groß sein, dass du daraus einen Schaukelstuhl bauen kannst.

Ich würde lieber Bohren und Verschrauben... und ich kann Schweißen.



[ilaycan]

Das wird nix in der Ausführung geschweißt. Der Verzug am 60er Quadratrohr wird so groß sein, dass du daraus einen Schaukelstuhl bauen kannst.

Ich würde lieber Bohren und Verschrauben... und ich kann Schweißen.

Danke schonmal für den wertvollen Tipp. Würde es was bringen, wenn ich von unten noch ein paar 20er Rohre dranschweiße? Schrauben stelle ich mir schwierig vor, weil dann ja unten und oben der Kopf bzw. die Mutter rausgucken würde.



[grillper]

Danke schonmal für den wertvollen Tipp. Würde es was bringen, wenn ich von unten noch ein paar 20er Rohre dranschweiße? Schrauben stelle ich mir schwierig vor, weil dann ja unten und oben der Kopf bzw. die Mutter rausgucken würde.

Wenn deine Rohre an den Enden offen sind, kann man die auch "von innen" zusammenschrauben. Ist zwar etwas Fummelig, aber dann schaut nix raus. Und 2mm Wandstärke sind auch ausreichend, um ein Gewinde reinzuschneiden, da brauchst du nicht mal Muttern... . Es liegt/hängt ja kein Gewicht an der Verbindung.



[Lilienwolf]

Die Frage wäre für mich erstmal, was willst du Schweißen? Alu,Stahl oder Edelstahl?



[Smokey Joe]

Danke schonmal für den wertvollen Tipp. Würde es was bringen, wenn ich von unten noch ein paar 20er Rohre dranschweiße? Schrauben stelle ich mir schwierig vor, weil dann ja unten und oben der Kopf bzw. die Mutter rausgucken würde.

In 2mm (Stahl?) kannst du Gewinde bohren und dann von oben oder unten mit Senkkopfschrauben bündig verschrauben.



[Lilienwolf]

In 2mm (Stahl?) kannst du Gewinde bohren und dann von oben oder unten mit Senkkopfschrauben bündig verschrauben.

In 2mm kannst Gewinde schneiden, hält aber leider nicht.



[Smokey Joe]

In 2mm kannst Gewinde schneiden, hält aber leider nicht.

Klar hält das.



[Lilienwolf]

Klar hält das.



[ilaycan]

Die Frage wäre für mich erstmal, was willst du Schweißen? Alu,Stahl oder Edelstahl?

Genau, normale Stahprofile.

In 2mm (Stahl?) kannst du Gewinde bohren und dann von oben oder unten mit Senkkopfschrauben bündig verschrauben.

Genau, Stahl. Okay, das wäre vielleicht auch eine Überlegung Wert.



[Lilienwolf]

Ne M5 Schraube hat ca 0.9 mm Steigung...das sind zwei Gewindegänge wo tragen ..was soll das halten? Und wenn du sie versenken willst braucht knapp 3 mm Material. Oder sie guggt über. Dann musst noch Löcher bohren um sie anzubringen.



[Lilienwolf]

Genau, normale Stahprofile.


Genau, Stahl. Okay, das wäre vielleicht auch eine Überlegung Wert.

Wenn es Stahl ist nimmst en Schutzgasgerät und schweisst 1 cm Raupen. Da verzieht sich nix.



[Smokey Joe]

Ne M5 Schraube hat ca 0.9 mm Steigung...das sind zwei Gewindegänge wo tragen ..was soll das halten? Und wenn du sie versenken willst braucht knapp 3 mm Material. Oder sie guggt über. Dann musst noch Löcher bohren um sie anzubringen.

Hast du das schon einmal praktiziert oder ist das jetzt theoretisches Wissen?

Ich finde es schon sehr komisch, dass ich mit M5-Schrauben in 2,0mm Blech-Montageplatten Hutschienen inkl. Komponenten, Kabelkanäle etc. in vertikaler Montagerichtung zum Halten bekomme. Das dürfte ja gar nicht gehen. Zumal es hier um eine Verbindung geht, die das Verschieben der Rechteckprofile zueinander verhindern soll. Da ist im Normalfall überhaupt gar keine Last drauf.



[Lilienwolf]

Hast du das schon einmal praktiziert oder ist das jetzt theoretisches Wissen?

Ich finde es schon sehr komisch, dass ich mit M5-Schrauben in 2,0mm Blech-Montageplatten Hutschienen inkl. Komponenten, Kabelkanäle etc. in vertikaler Montagerichtung zum Halten bekomme. Das dürfte ja gar nicht gehen. Zumal es hier um eine Verbindung geht, die das Verschieben der Rechteckprofile zueinander verhindern soll. Da ist im Normalfall überhaupt gar keine Last drauf.

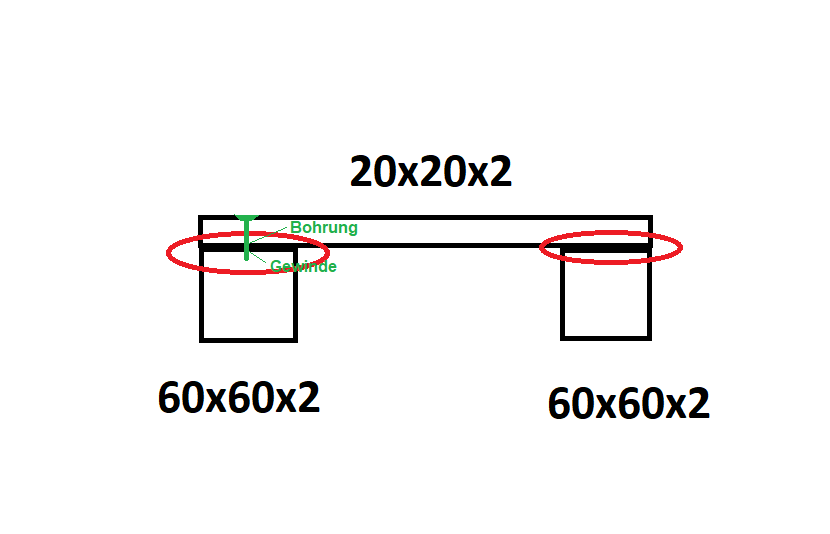

Anhang anzeigen 3414496

Das Ein oder Andere hab ich schon gemacht. Wenn du das so siehst das 300 Kilo keine Last sind, dann funktioniert es.



[Smokey Joe]

Das Ein oder Andere hab ich schon gemacht. Wenn du das so siehst das 300 Kilo keine Last sind, dann funktioniert es.

Die Richtung, in die die Kraft wirkt ist doch entscheidend. Die 300kg wirken i.d.R. gar nicht auf die Verbindung.



[Lilienwolf]

Die Richtung, in die die Kraft wirkt ist doch entscheidend. Die 300kg wirken i.d.R. gar nicht auf die Verbindung.

I.d.R. vielleicht. Wenn ich senkrecht was mim Kran draufhebe, brauch ich nicht mal Schrauben. Das geht aber aus der Frage nicht hervor . Keine Ahnung wie stabil das zusammengebrutzelt werden soll. Mehr Infos wären da nützlich...



[Smokey Joe]

I.d.R. vielleicht. Wenn ich senkrecht was mim Kran draufhebe, brauch ich nicht mal Schrauben. Das geht aber aus der Frage nicht hervor . Keine Ahnung wie stabil das zusammengebrutzelt werden soll. Mehr Infos wären da nützlich...

TO:

Und die Konstruktion wäre ja eigentlich auch selbsttragend, da auch ohne Schweißung das ganze halten würde, nur natürlich nicht bewegungssicher.

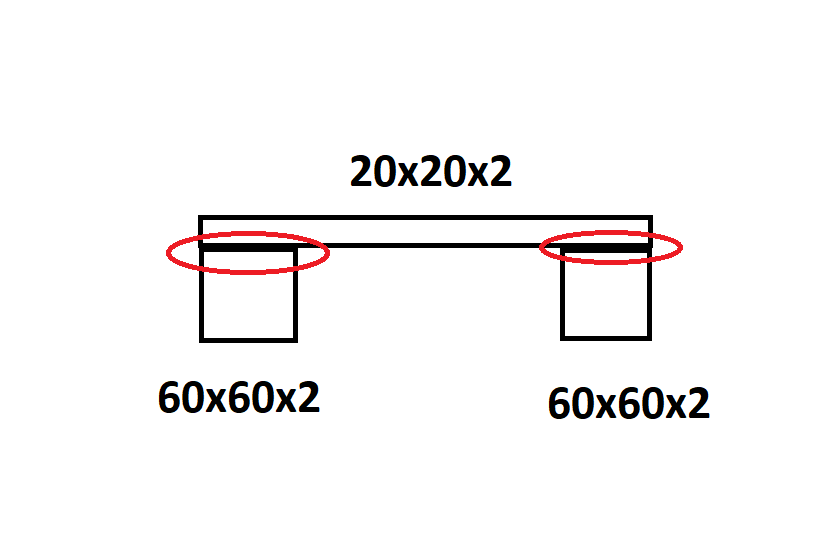

Anhang anzeigen 3414397



[Pasteur]

Ich habe bisher noch nicht geschweißt und habe mir von einem Bekannten eine Schweißmaschine geliehen.

Was ist den das für ein Gerät? Mit Stabelektroden sehe ich da schwarz, wenn du das noch nie gemacht hast. 2mm Wandstärke ist nicht viel. Ich würde vermutlich instinktiv zum Autogenschweißgerät greifen oder es sogar Hartlöten. Da es aber doch viel Masse ist, vermutlich auch schnell fluchen und dann doch nieten oder Bohrschrauben nehmen.
