Es reicht !! Ein Eigener muss her!!

[Eisenbieger]

So erstmal zu meiner Wenigkeit.
Ich heiße Jens bin 22 und komme aus der nähe von Paderborn.
Beruflich bin ich als Schlosser im Maschinenbau unterwegs.

So nun zum Wesentlichen ....
nach diversen Doku´s in der Glotze und vielen interressanten Berichten hier im Forum über´s Grillen und vorallem über den Bau und die genialen Ergebnisse die sich mit einem Smoker zaubern lassen, habe ich mich dazu entschlossen mir selber son ding zu bauen. Kaufen geht zwar auch aber was gescheites kostet ja ne mege Asche und selber machen macht bekanntlich mehr Spass

Also ging es los mit Planung und Materialbeschaffung....
das Rohr hab ich mir bei nem Behältebauer aus der Gegend besorgt
2,70 m lang und 355mm Durchmesser. Für rund 200 Euronen nich unbedingt nen Schnäppchen aber im vergleich zu anderen Angeboten immer noch gut

Dann ging´s am Freitag endlich los ....
ein paar Zeichnungen als Denkhilfe gemacht und ab an die Flex und an den Plasmaschneider (welcher allerdings nicht die besten Ergebnisse erzielt hat).
Eratmal auf die verschiedenen Längen zuschneiden.

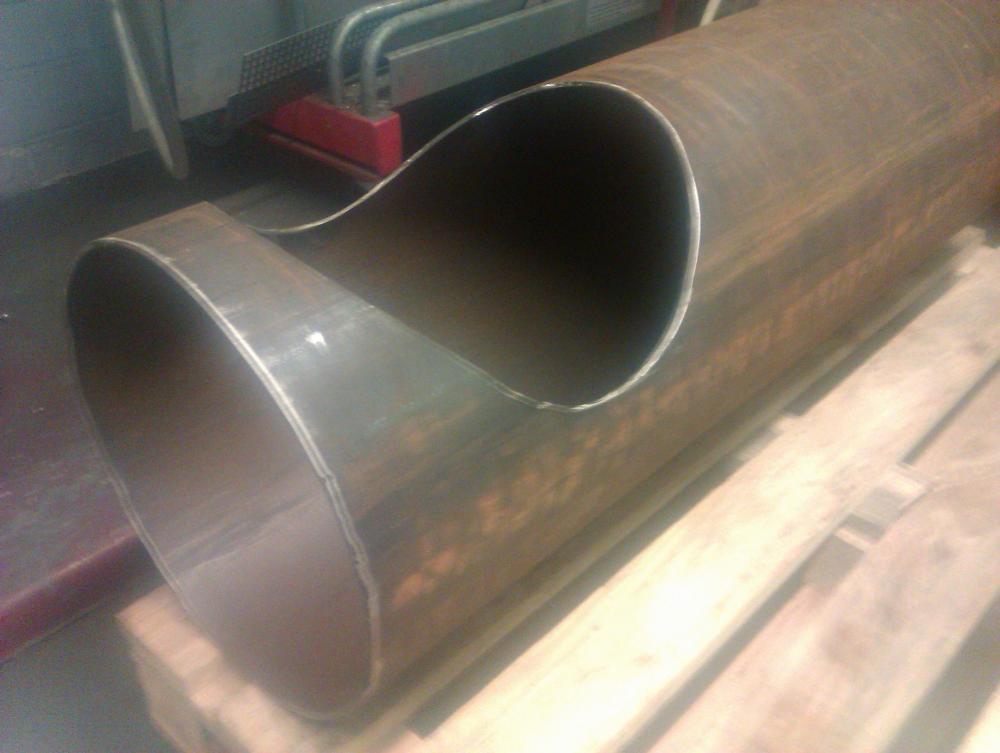

Dann gings ans Anzeichnen und schleißlich ans ausschneiden der Verbindungsstelle von Garraum und Räucherkamin....

Beim anzeichnen der Radien hab ich mir den Trick von Grillpyromane abeschaut und mir auch ne 1:1 Zeichnung als abwicklung machen lassen.
Die hab ich mir dann um das Rohr gelegt und drum herum gekörnt.

Als nächstes mussten die Klappen rein.
Anfangs wollte ich nur eine machen aber das war mir zu unhandlich und vielleicht hilft es ja bei zwei Klappen die Wärme etwas besser zu halten wenn man dann doch mal nen neugiereigen Blick in die Kammer werfen will als bei einer großen.

Als letztes habe ich dann schon mal die Halterungen für Tungingplates und Rost eingschweißt. Hab schon mal provisorisch 2 Edlstahlplatten zum testen eingelegt.

ich muss mich für die Quali der Bilder entschuldigen meine Handykamera is ein bisschen verschlissen. Demnächst muss ich mal meine Diggicam mitnehmen.

Tipps und Kritik herzlich willkommen aber nur nette

Bis die nächsten beiträge kommen dauert es aber jetzt erstmal drei Wochen.
Muss auf Montage nach Stuttgart.
Man liest sich. Grüße Jens



[buersty]

Hallo Jens,

sauberer Anfang!

Bin mir sicher die Schweißnähte werden genauso perfekt. ün:


Gruß nach Paderborn

buersty



[on.line]

Na Super!

Da liest man sich so schön in die toll bebilderte Eigenbaugeschichte, da ist auf einmal Pause.

Schade! Freu mich aber schon auf die Fortsetzung.



[wrathtom]

Hammer, nicht auszudenken wenn ich etwas handwerkliches Geschick hätte würde wahrscheinlich schon ein 8 Türer im Garten stehen

Gutes gelingen

LG TOM



[chancholito]

saubere Arbeit, aber ich würde mindestens ein 400er Rohr nehmen, das ist auch nicht mehr Arbeit, das wird dir später noch mal Leid tun.

ansonsten mach weiter so, toller Bericht. Und bitte Gehöhrschutz aufsetzen beim Flexen, sonst bekommst auch mal so einen Tinitus wie ich.



[Eisenbieger]

saubere Arbeit, aber ich würde mindestens ein 400er Rohr nehmen, das ist auch nicht mehr Arbeit, das wird dir später noch mal Leid tun.

ansonsten mach weiter so, toller Bericht. Und bitte Gehöhrschutz aufsetzen beim Flexen, sonst bekommst auch mal so einen Tinitus wie ich.

Moin ... son mist da hab ich natürlich auch ausgerechnet das bild genommen wo ich das ding nicht auf habe.

Mit dem Durchmesser hab ich auch lange lange überlegt aber das angebot war wie gesagt das günstigste was ich bekommen konnte ... und als ich das ding dann gesehen hab war ich auch nicht unbedingt der meinung das es zu klein ist. Zumindest für den "normalen Hausgebrauch"



[chancholito]

Moin ... son mist da hab ich natürlich auch ausgerechnet das bild genommen wo ich das ding nicht auf habe.

Mit dem Durchmesser hab ich auch lange lange überlegt aber das angebot war wie gesagt das günstigste was ich bekommen konnte ... und als ich das ding dann gesehen hab war ich auch nicht unbedingt der meinung das es zu klein ist. Zumindest für den "normalen Hausgebrauch"

aber du wirst noch an mich Denken, in einem Jahr oder so. Ich habe mir schon oft gedacht, warum habe ich nicht ein 500er Rohr genommen, verdammt noch mal.



[Chris Lange]

Das wird ein Klasse Smoker, ich meine was du nicht an Breite hast, dass hast du an Länge. Ist doch völlig gleich wie sich die Garraumfläche zusammensetzt.

Meiner hat einen Meter mal nem halben an Grillfläche und es braucht schon seine 15 bis 20 Leute um den auszulasten.



[namo]

ich will auch bei der doku alles sehen drum setz ich mich mal hin.

mfg tobi



[Eisenbieger]

Hab ich mir auch so gedacht. Ich hab am Ende so ca 900mm x 320mm
sollte reichen .... aber je größer desto besser
is normalerweise mein maßstab ....:smile: von daher wird der nächste sofern es einen geben sollte bestimmt ne nummer mächtiger



[da Tom]

aber du wirst noch an mich Denken, in einem Jahr oder so. Ich habe mir schon oft gedacht, warum habe ich nicht ein 500er Rohr genommen, verdammt noch mal.

...kann ich nur bestätigen. Breiter ist besser als länger,da der temp. Abfall nicht so gross ist.



[Thorose]

Der Anfang sieht echt Klasse aus!

.Bin auf weiteren Fortschritt gespannt.

Gruß Swen



[buersty]

Hallo Jens,

Wandstärke sieht ganz ordentlich aus, 8 mm?

Gruß
buersty



[Eisenbieger]

Ne sind 5mm wenn ich mich nicht vermessen hab.



[Eisenbieger]

Hab da mal ne Frage und zwar wie viele und welche Möglichkeiten der regulierung sollte ich einbauen bwz wo sollten die alle hin.

Danke schon mal



[Fränzer]

Hallo Jens,
Ich baue auch grad,bin nicht weit entfernt.
Können ja mal nen OT organisieren - schätze es sind 30km.

Regulieren kannst du mit der Luftzufuhr zum Feuer,und dem Abzug,und mit der
Holzmenge.
Ich versuche auch grad,ein 500er Rohr zu kriegen,aber meine Quelle ist nur am tröpfeln...

egal,erstmal den großen fertigstellen. Morgen geht's endlich weiter!

Grüße Markus aus Harth



[Eisenbieger]

Moin gute Idee wenn mal zeit ist geht das sicherlich am besten im Sommer mit der Mopete ...
Ja das mit der Regulierung war mir soweit auch klar ... aber es gibt ja verschiedenste Möglichkleiten Klappen oder Schieber einzusetzen und da hätte ich gern mal die ein oder andere Erfahrung gehört/gelesen was sich als gut herrausgestellt hat und was eher nich nicht so dolle war.



[buersty]

Hallo Jens,

Schweißdraht alle?

Wann geht es hier weiter?

Gruß
buersty



[Ebbel]

Moin gute Idee wenn mal zeit ist geht das sicherlich am besten im Sommer mit der Mopete ...
Ja das mit der Regulierung war mir soweit auch klar ... aber es gibt ja verschiedenste Möglichkleiten Klappen oder Schieber einzusetzen und da hätte ich gern mal die ein oder andere Erfahrung gehört/gelesen was sich als gut herrausgestellt hat und was eher nich nicht so dolle war.

Spät aber immerhin...ich habe bei meinem auch sowohl eine Kaminklappe als auch eine Regulieröffnung in der SFB verbaut. Die Arbeit hätte ich mir sparen können. Die Kaminklappe nehme ich nur, damits nicht reinregnet. Die SFB-Tür habe ich eigentlich immer offen und regele nur über die Holzmenge. Geht sehr einfach und schmerzfrei.



[Eisenbieger]

Moin Moin allerseits .... nach mehreren bescheidenen Wochen auf Montage in Stuttgart gehts jetzt endlich weiter...... Bilder und Bericht stell ich heut Abend rein .... nich das ihr meint ich hätte euch vergessen

goes on ........
