Keine 5V

[*flo*]

Hallo,

ich wollte heute nachdem ich nach sehr langer Zeit weitergebaut habe den Schrank testen.

Der Pi-Ager startet doch die relay Platine tut leider nichts. Ich hab also nach gemessen. Irgendwie kommen die 5 V nicht an. Beim Jumper (J2) der für die spannungswahl der relaisplatine liegen 3,3V am dementsprechenden Pin an. Am 5V Pin liegt keine Spannung an.

Am Power Out ist auch keine Spannung und bei der spannungsversorgung des Relais boards (K11) auch nicht.

Wo kann der Fehler sein?

Danke vielmals für eure Hilfe
LG
Flo



[*flo*]

Interessant ist auch, dass wenn ich die Platine ausbaue und mit Spannung versorge - die Spannungen an K11, Power out und J2 da sind.



[Ha-Ma]

Mach gute Bilder von der Platine obere und untere Seite, vielleicht kann man was erkennen.
Hört sich nach schlechtem Kontakt oder Lötstelle an.



[*flo*]

Ich werde das heute zuhause checken. Es war wirklich interessant. Ich hab mir auch das Platinen Layout genau angesehen. Die Leitung geht ja direkt von "Power in" -> J3 -> F2 -> K11. Es kann theoretisch nur F2 sein. Weil würde ich an K11 nichts messen können weil schlecht gelötet, wäre zumindest an "Power out" wieder Spannung (davon das ich kalte Löstellen alle an einer Leitung produziert habe erachte ich unwahrscheinlich)

Im ausgebauten zustand war allerdings das Relaisboard auch nicht angeschlossen.



[*flo*]

Die Sicherung war es. War schlecht eingelötet.

Um ehrlich zu sein haben mich die Dinger schon beim bestücken zur Weißglut getrieben. Die sind nämlich tatsächlich nicht so einfach zu besorgen.

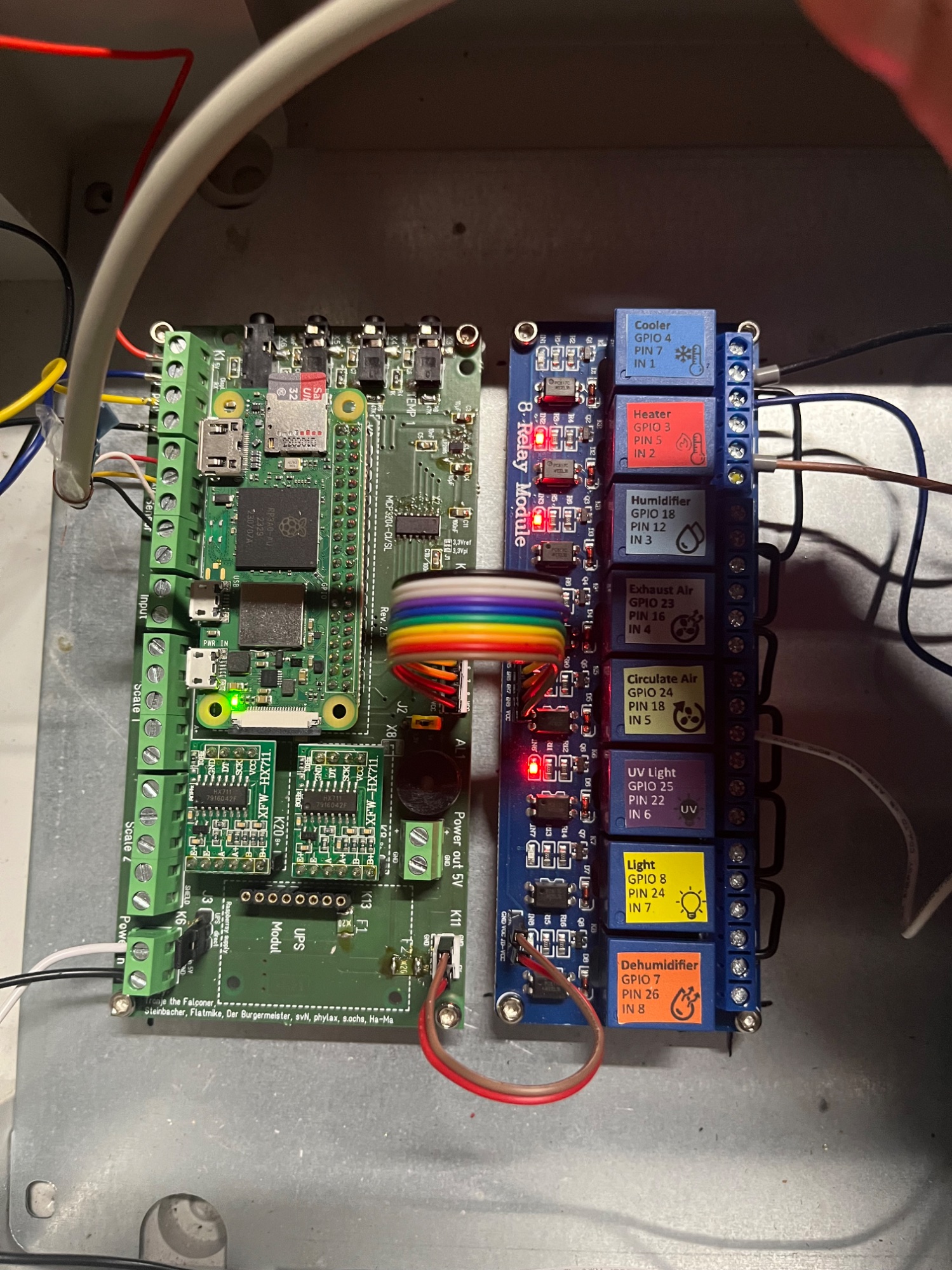

Jedenfalls leuchten die Dioden auf der relaisplatine und es macht Klack Klack und ich bin glücklich.



[Ha-Ma]

Dir fehlt noch ein Lötpunkt…
Du musst den Lötjumper auch „setzten“ sonnst funktioniert der AD Wandler nicht



[*flo*]

Danke für den Hinweis - d.h. nach "3,3Vref" muss der gesetzt werden?



[Ha-Ma]

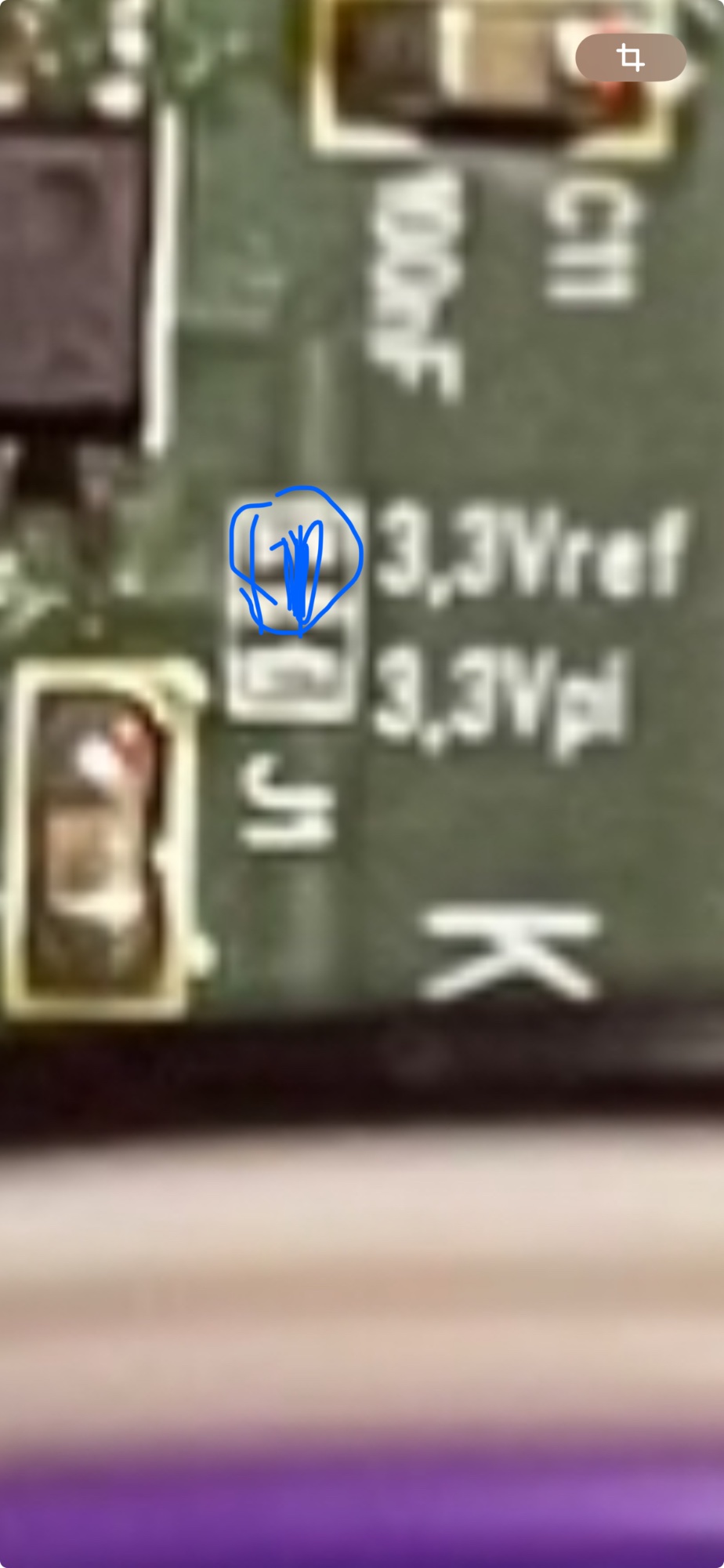

… wie im Bild markiert

…wenn du einen Zero nutzt ist es egal, wenn man einen Pi 3 B + nimmt geht es nur mit Vref sonst bootet der Raspberry durch die Rückspannung über den AD Wandler nicht.
Also ja, nimm Vref Seite dann funktioniert es in jedem Fall.



[*flo*]

Danke! Hab es erledigt!
