Pimp my Weber 2.0

[Flomen]

Hallo Zusammen,
nachdem ich im Mai meinem kleinen Weber eine Rotisserie verpasst hatte, hatte ich ja schon angedeutet das da noch was am wachsen ist.
Das Wetter ist im Moment recht bescheiden, zu tun ist auch nichts also ran.
Für alle die den ersten Umbau nicht mitverfolgt haben hänge ich mal ein paar Bilder an um die Ausgangssituation zu verdeutlichen.

So sieht er im „Normalzustand“ aus.

Dann hat er diesen Aufsatz mit der Rotisserie bekommen.

So sieht es von innen aus.

Jetzt ist mein Gedanke darauf Schaschlikspiesse zu grillen, so ähnlich wie auf einem Mangalgrill, nur eben rund. An beiden Seiten eine Scheibe aufgesteckt, Aufnahmen für 6 Spieße rein, Antrieb ran und fertig. ??? Achso, und Spieße noch dazu.

Los geht’s!

Zwei Scheiben aus Alublech, 3mm dick, 220 mm Durchmesser.
Die Mitte angerissen, bei 205 mm den Lochkreis für die Spieße angerissen und die Löcher von den Flieschspiessen übertragen.

Alles gebohrt, 11,5 mm die Mitte für den Spieß, 8 mm die Löcher für die Zinken vom Fleischspiess und die äußeren Löcher 3 mm, da muss ich erstmal sehen wie und was da wird.

So etwa.

Ich denke auf der Motorseite werde ich M5 Nietmuttern als Lager für die Schaschlikspiesse in die Aluscheibe einziehen. Wenn das nur im Alu läuft, daß ist mir nichts. An die Griffseite muß dann irgendein Mitnehmersystem ran was den Spieß immer ein Stückchen weiter dreht. Ein Stern.
Jetzt erstmal die Spieße.

Ich habe Blechstreifen, 2,5 mm dick, 15 mm breit und 350 mm lang.
Da kommt an eine Seite ein Zapfen dran, das läuft dann später in der Nietmutter.

Und nun habe ich genug gesägt und gefeilt, morgen geht’s weiter.



[Flomen]

Heute Denksport.

Ich habe ein Loch auf 8,2 mm aufgebohrt und eine Schraube eingezogen. Dann habe ich aus Plastik von Blisterverpackungen verschiedene Sterne ausgeschnitten und probiert. Mit diesem sollte es funktionieren. Ich werde also 5 mm Stifte auf 23 mm Länge schneiden und an Kronmuttern schweißen. Die Kronmuttern kann man dann mit einem Splint sichern damit sich tatsächlich nur der Spieß dreht und nicht die Mutter auf der Schraube.
Heute Nachmittag geht’s los. Schrauben, Muttern und Splinte kaufen und Stifte zuschneiden.



[Flomen]

Wir haben zwei Baumärkte und einen Fachmarkt für Normteile. In Letzterem haben sie schon bei meiner Frage nach Nietmuttern mit dem Kopf geschüttet. Die hätte es in den Baumärkten gegeben aber nicht aus Edelstahl. Kronenmuttern auch Fehlanzeige. Also habe ich alles im www. bestellt. Warten wir also auf den Postboten. Die restliche Zeit habe ich mich mit den Stiften über Wasser gehalten.

18 mal angezeichnet, 23 mm beim Ersten dann immer 24 mm (23+Schnittbreite). Und dann schön in Ruhe den Einkaufsfrust mit der Eisensäge erdrückt.

So wie es an der Mutter liegt soll es dann werden.

Noch ein bisschen entgratet und eine kleine Schweisslehre gebaut. Nix Dolles, hat ja nur drei winzig kleine Schweisspunkte zu halten.
Und nun heißt es auf Material warten. Ich schätze das wird Sonnabend .



[Flomen]

Die Post war da und hat mir ein kleines Päckchen gebracht also konnte ich gleich weitermachen.

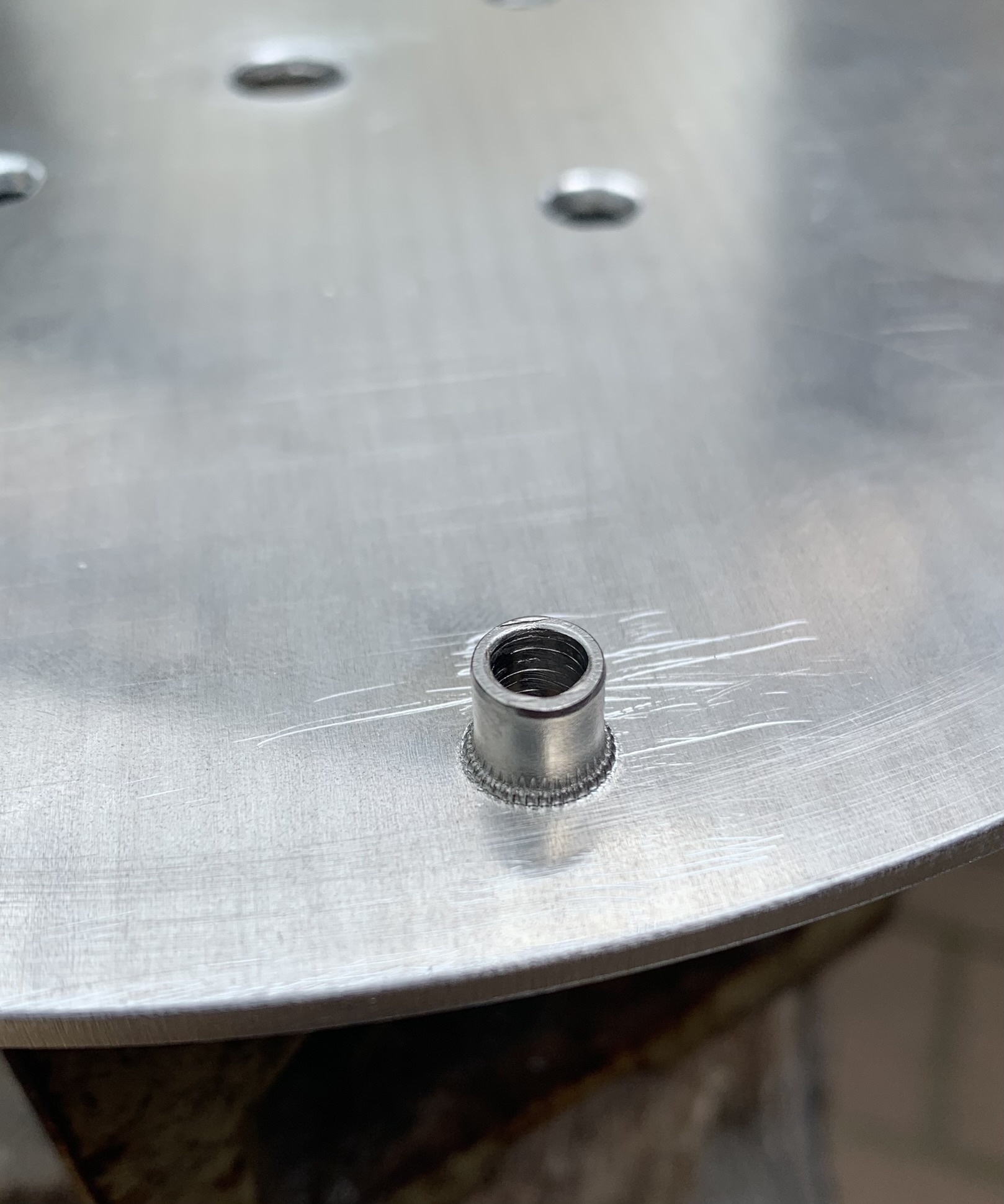

In die Aluscheibe auf der Motorseite habe ich die Nietmuttern eingezogen

Da die ja nur als Buchsen für die Spieße dienen habe ich die Gewinde hinterher ausgebohrt.

Das Teil ist schonmal fertig.
Als nächstes habe ich die Löcher für die Sicherungssplinte in die Edelstahlschrauben gebohrt.

3.0 mm, jetzt bin ich drei Bohrer ärmer.
Ja und dann ging‘s daran die Antriebssterne zusammen zu schweißen. Ganz schön fummelig aber irgendwie hinbekommen.

Und weil noch ein bisschen Zeit war habe ich an die „Zapfen“ der Spieße noch eine kleine Fase gefeilt.

Nun ist erstmal Feierabend.



[Flomen]

Heute habe ich die Spieße auf eine einheitliche Länge geschnitten und die Schraubenköpfe zur Hälfte abgesägt. Die Schraubenköpfe sind nicht 100%ig im Winkel aber da kommt ja ein dicker Schweißpunkt drauf, dann ist das nicht mehr zu sehen.

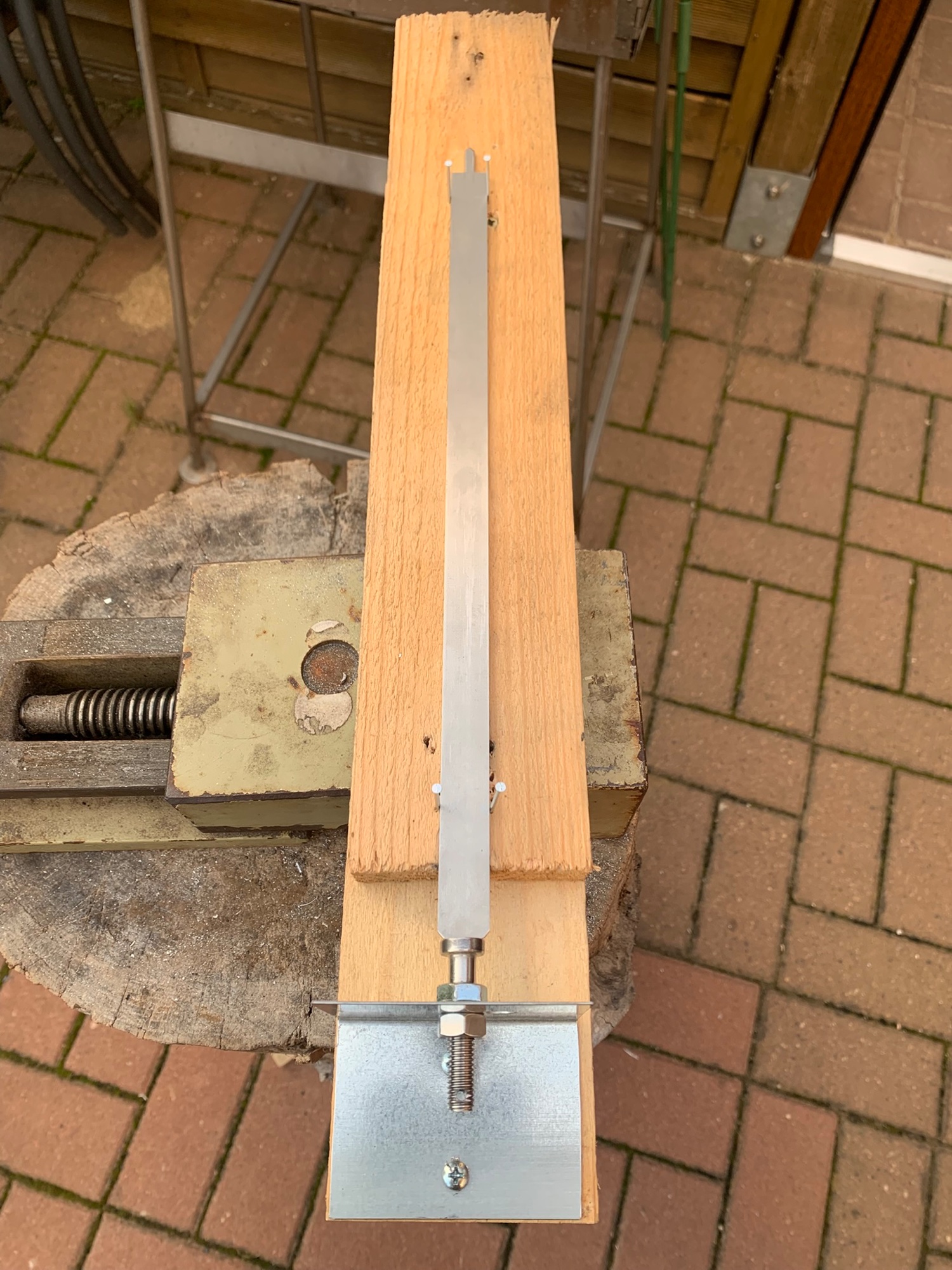

Zwischendurch gefühlte 30 mal Pause gemacht, ein Regenschauer kam nach dem Anderen. Und dann habe ich noch eine kleine Lehre gebaut um die Schrauben an die Spieße zu schweißen. Man hat ja nur zwei Hände…

Aber damit mache ich morgen weiter.



[Flomen]

Ich höre jetzt auf über das Wetter zu meckern, man kann’s eh nicht ändern. Ist nur blöd wenn man immerzu alles wieder einräumen muss, Messschieber und Regen das passt irgendwie nicht zusammen.

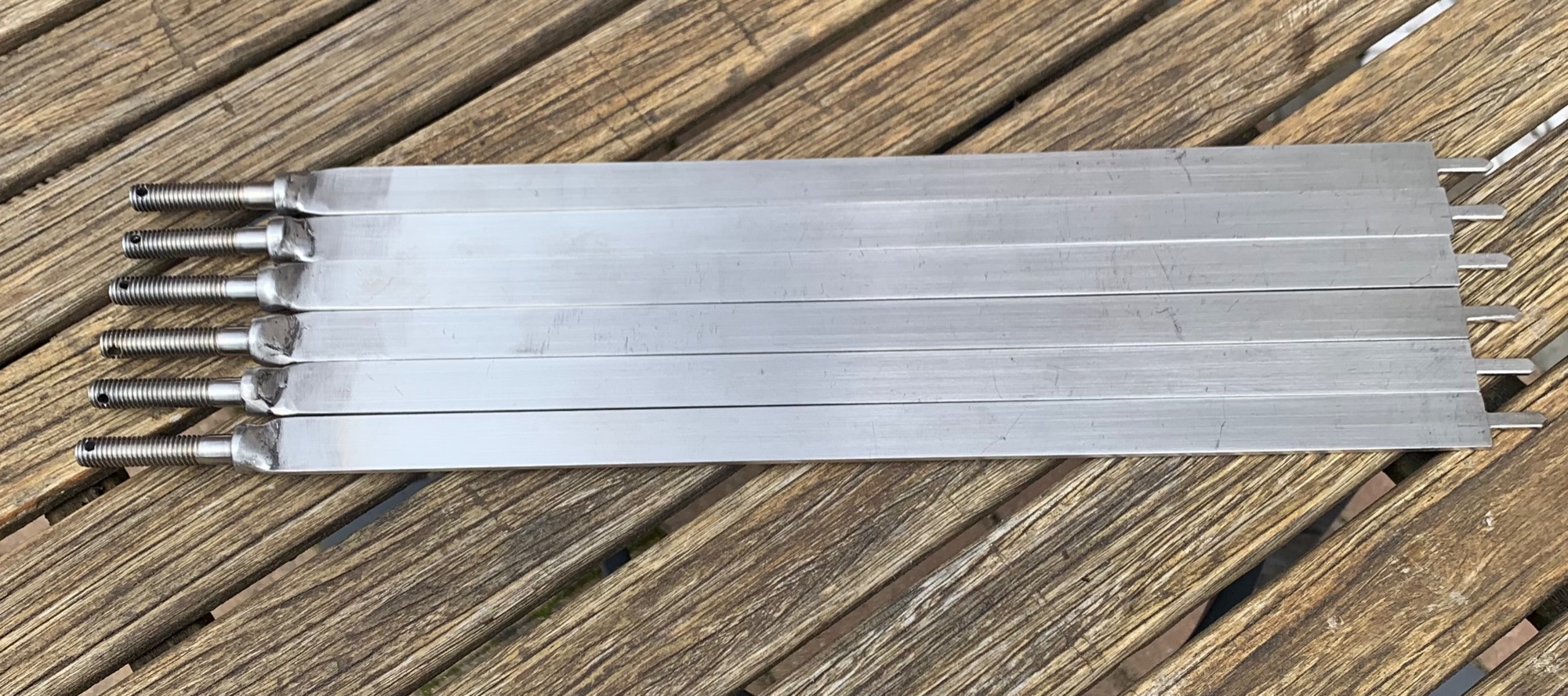

Heute habe ich die Schrauben an die Spieße geschweißt und alles schön geputzt, auch fertig.

Dann alles zusammengebaut und es passt alles halbwegs. Die Löcher auf der Schraubenseite muss ich noch etwas aufbohren, läuft zu hakelig.

Nun kann man auch erkennen wie es gedacht war. Da wo die Sterne laufen muss ich noch ein kleines Blech als Mitnehmer anschrauben.

Dann werden bei jeder Umdrehung die Fleischspeise um 1/3 Umdrehung weiter gedreht. Auf die Gewinde sollen noch kleine Druckfedern, die sollen verhindern das sich die Spieße ungewollt verdrehen. Habe ich in der Bucht bestellt, kommen Ende August aus der Volksrepublik des Lächelns. Komisch das bei uns keiner mehr ne Feder drehen kann.
Ich melde mich dann in vier Wochen wieder, bis dahin.



[BBQ_FAN_01]

Gefällt mir gut, pimpen ist ein schönes Hobby Ich habe auch so einen kleinen roten und den Spiess. Du hast mich jetzt auf die Schaschlik Idee gebracht. Ich bin allerdings viel zu faul und habe zu wenig Zeit für solche Aktionen, deshalb werde ich wohl dass hier beschaffen.



[Flomen]

Hallo Andi, das Weber Spieß-Set ist auch eine tolle Sache. Für mich steht aber die Bastelei im Vordergrund. Unikate um bei einem gemütlichen Grillabend die Freunde zu verblüffen mit Dingen die sie so noch nicht gesehen haben. Mordsgaudi.
VG Detlef



[Flomen]

Nach drei Wochen Skandinavienurlaub sind nun endlich die Federn aus dem Land des Lächelns eingetroffen.

Die Antriebssterne mußte ich verkehrt rum anschrauben, die Federn haben sonst zu viel Dampf.

Auch die Sicherungsstifte konnte ich nicht verwenden, viel zu groß. Das verhakelt sich alles beim Drehen. Also kleine Dinger aus Draht gebogen. Passt schon.

Als „Mitnehmer“ habe ich eine M5 Schraube genommen und eine Nietmutten darüber gedreht, auf dem größeren Durchmesser läuft es besser.



[Flomen]

Hört sich jetzt lauter an als es in Wirklichkeit ist. Aber läuft.
Mit Fleisch bestück gibts dann irgendwann bei „Das Jahr bei uns“ ein paar Bilder dazu.
Das war’s erstmal, mal sehen was mir als nächstes einfällt …
