Problem mit Gas Schnellanschluss

[Chri5Core]

Hallo zusammen,

ich bin länger stiller Leser eures tollen Forums und will ungern mit so einer „Laien-Lapalie“ meinen ersten Thread öffnen, aber weiß nicht weiter (und will ja das Grillwetter heute nutzen).

Ich besitze seit kurzem einen Broil King Royal und habe ihm einen Infrarotbrenner spendiert.

Nun komme ich beim Umbau des Schlauchs auf den Schnellcerschluss nicht weiter. Ich habe auch das Umrüst-Kit für den Royal.

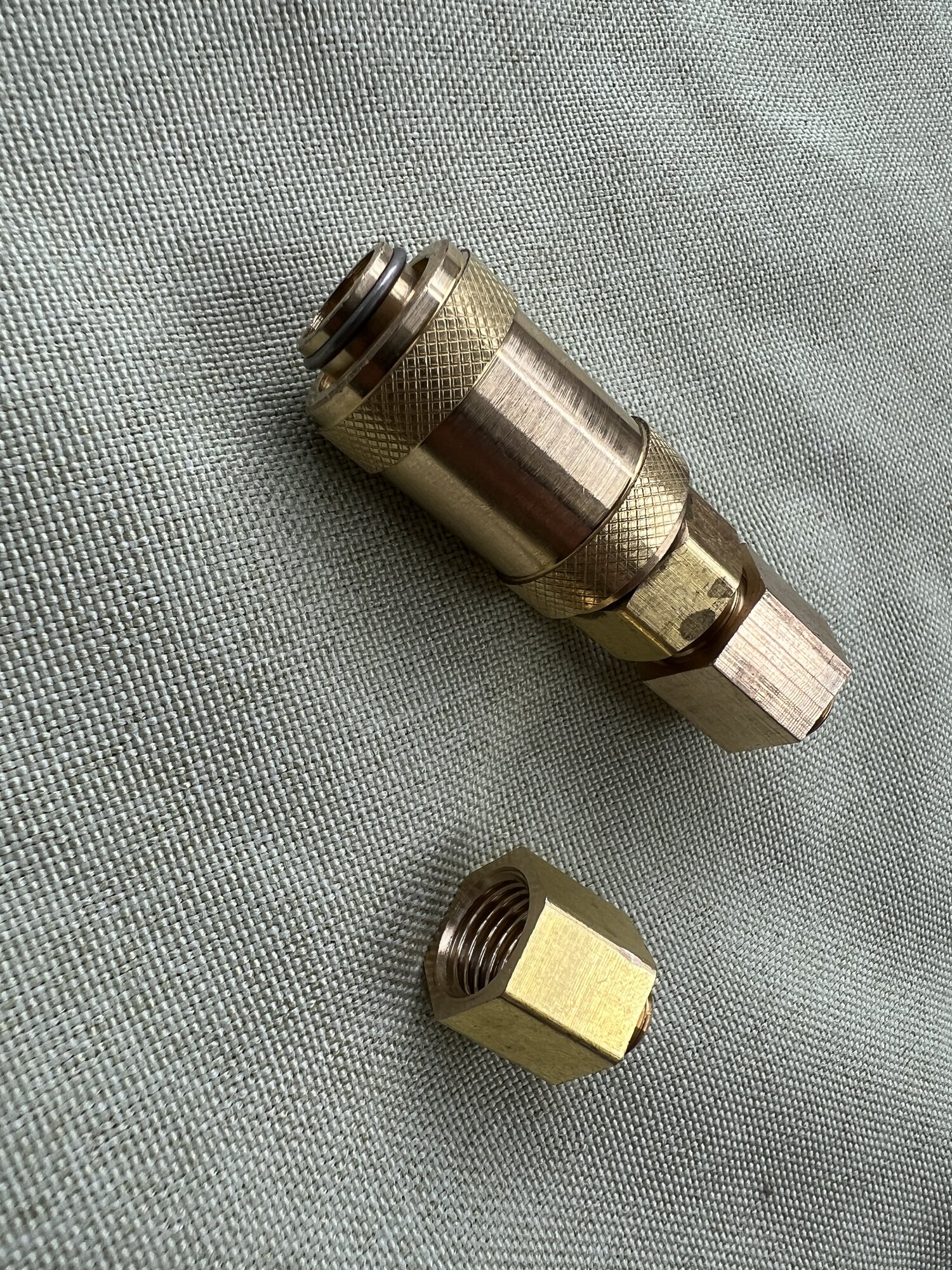

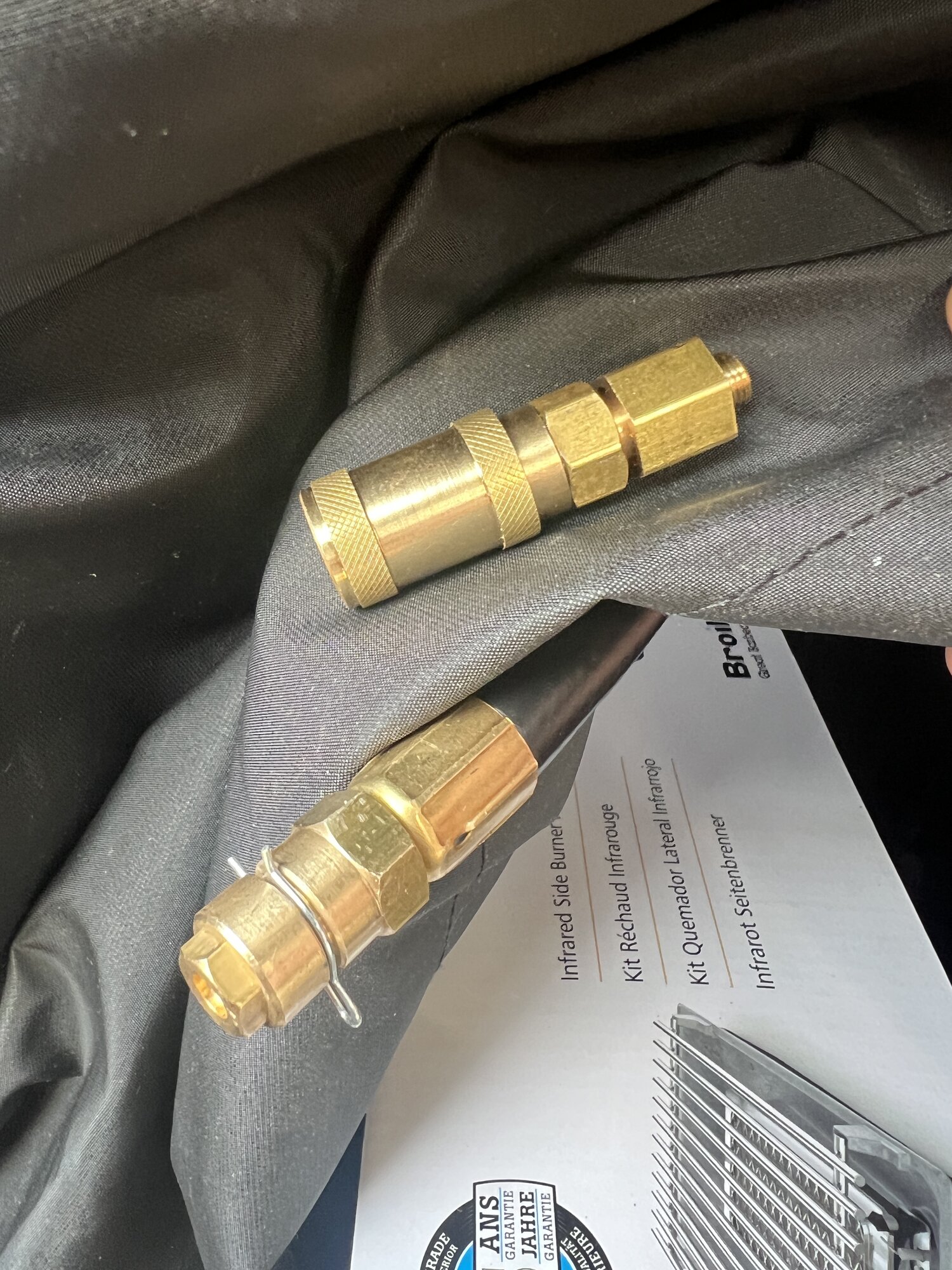

Auf den Fotos seht ihr den Schnellverschluss, und wie mein Schlauch aktuell aussieht. Ich nahm an, ich kann den bestehenden aus Kunststoff nutzen, wie ich las.

Aus Unsicherheit habe ich schon in beiden Richtungen die Mutter am Schlauch gedreht. Bevor der aber nun schwindelig wird oder ich den Schlauch beschädige, habt ihr sicherlich einen Profitipp für mich.

Vielen Dank und schönes Wochenende.

C.



[MacBundy]

Also Bild 1 das obere soll an Bild 3 den Anschluss raufschnappen?
Dann muss Bild 1 das obere an Bild 2?
So von ferne (weil nicht zu erkennen) musst du Bild2 den Anschluss abschrauben um Bild 1 das obere da drauf schrauben…
Sind ja 2 Schlüsselansätze zu sehen, müsste also direkt am 6kant zu trennen sein? Mit 2 Schlüsseln gegenläufig abschrauben und wenn beide Gewinde gleich sind, den Schnellverschluss anschrauben….



[Chri5Core]

Danke dir. Am schwarzen Schlauch dreht das Gewinde der Düse aber durch - egal in welcher Richtung. Mittlerweile vermute ich stark, dass die Düse nicht abgehen wird, obwohl laut Händlerseite kein Metallschlauch notwendig sein soll und es mit dem Adapter auch am Gummischlauch klappen sollte.

Ich habe nun den metallschlauch bestellt - zähneknirschend. Aber ich will bei dem Gasschlauch auch nichts kaputt machen.



[Tenshu]

Meine Schnellkupllungen sehen anders aus...



[MacBundy]

Danke dir. Am schwarzen Schlauch dreht das Gewinde der Düse aber durch - egal in welcher Richtung. …

Jupp, darum die zwei Schlüsselansätze…. Die Düse also nicht gegen den Schlauch drehen, sondern den 6kant am Schlauch nur festhalten und quasi den vorderen drehen…



[Chri5Core]

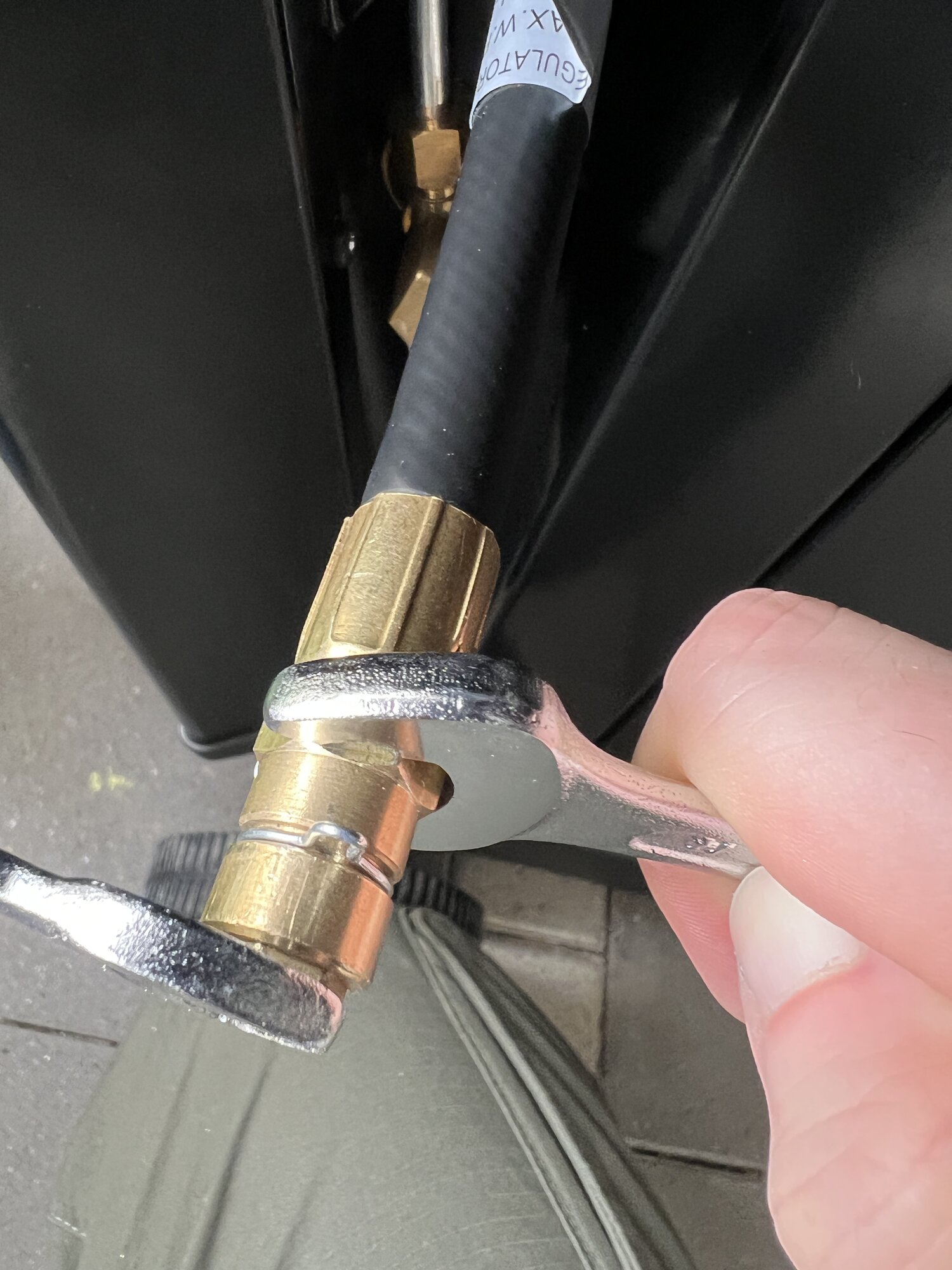

Am 6kant des Schlauchs und 6kant davor habe ich bereits gedreht - dann dreht es durch.

Obwohl ich vermute, dass das Düsenteil aus 1 Teil besteht und nicht getrennt werden soll, hab ich es dennoch versucht. Also an der kleinen 9er 6kant und am hinteren 15er geschraubt. Da tut sich nix und ich runde den 6kant nur dadurch.

Es macht nur Sinn, das man an Schlauch und Düse drehen muss. Aber eben das dreht beidseitig durch.



[Tenshu]

War bei dem Umrüstkit keine Anleitung dabei?
Wie gesagt, sehen meine Schnellverbiundungen anders aus. Da "drückt" man das Schaluchende nur auf die Kupplung und es rastet ein. Zum Lösen "zieht" man die Schelle zurück und kann den Schlauch wieder lösen.



[Chri5Core]

das Umrüsten-Kit hat nur eine Anleitung für den Einbau der Schienen. Dann hört es auf. Recht schwach, finde ich. Zumal ja auch extra für den Gummischlauch ein Adapter mitgeliefert wird.



[MacBundy]

Und wenn du die Haltespange raus ziehst, kannst du das vordere Stück raus ziehen?



[Chri5Core]

Nein. Die ist nur als Sicherung gedacht, wenn ich den normalen Seitenbetreiber installiert habe. Wie ein Splint.



[matze_bu]

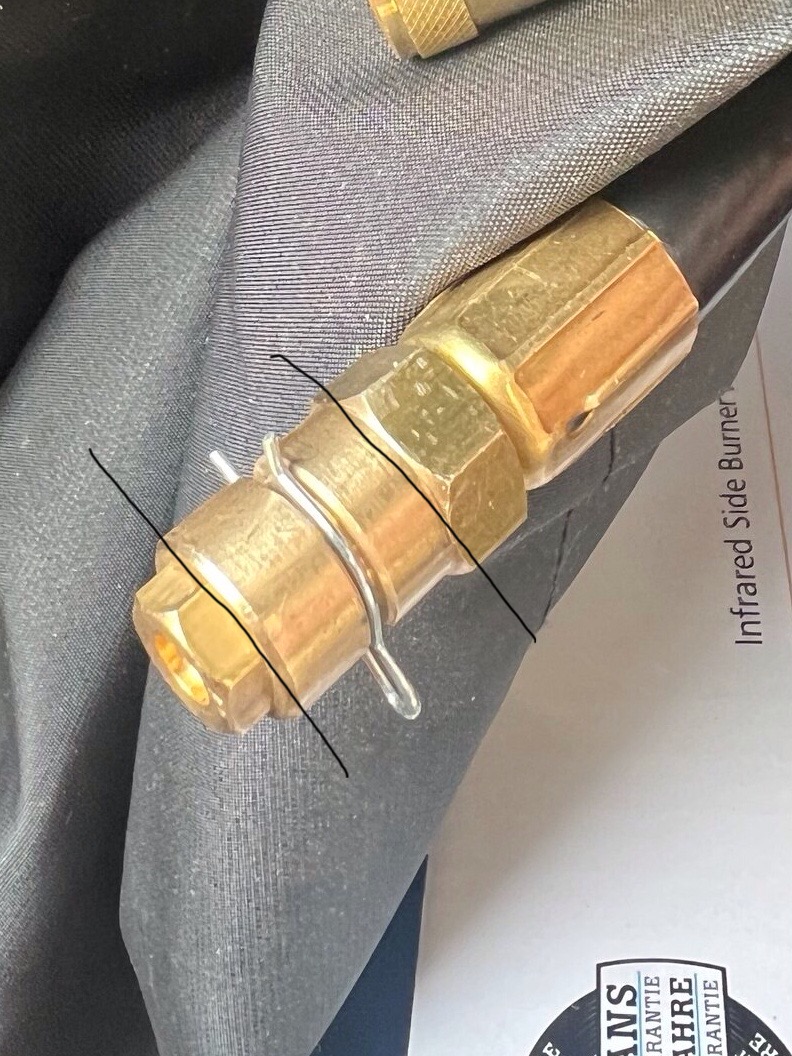

Meiner Meinung nach lassen sich die Teile nur an den markierten Stellen teilen. Warum man da einen Schnellverschluß braucht fehlt mir jetzt der Hintergrund.
Evtl. sind die Teile hier aber auch zur Abdichtung verklebt, das wird immer wieder mal gerne gemacht. Da gibt es nur eins, beim Hersteller nachfragen.



[Chri5Core]

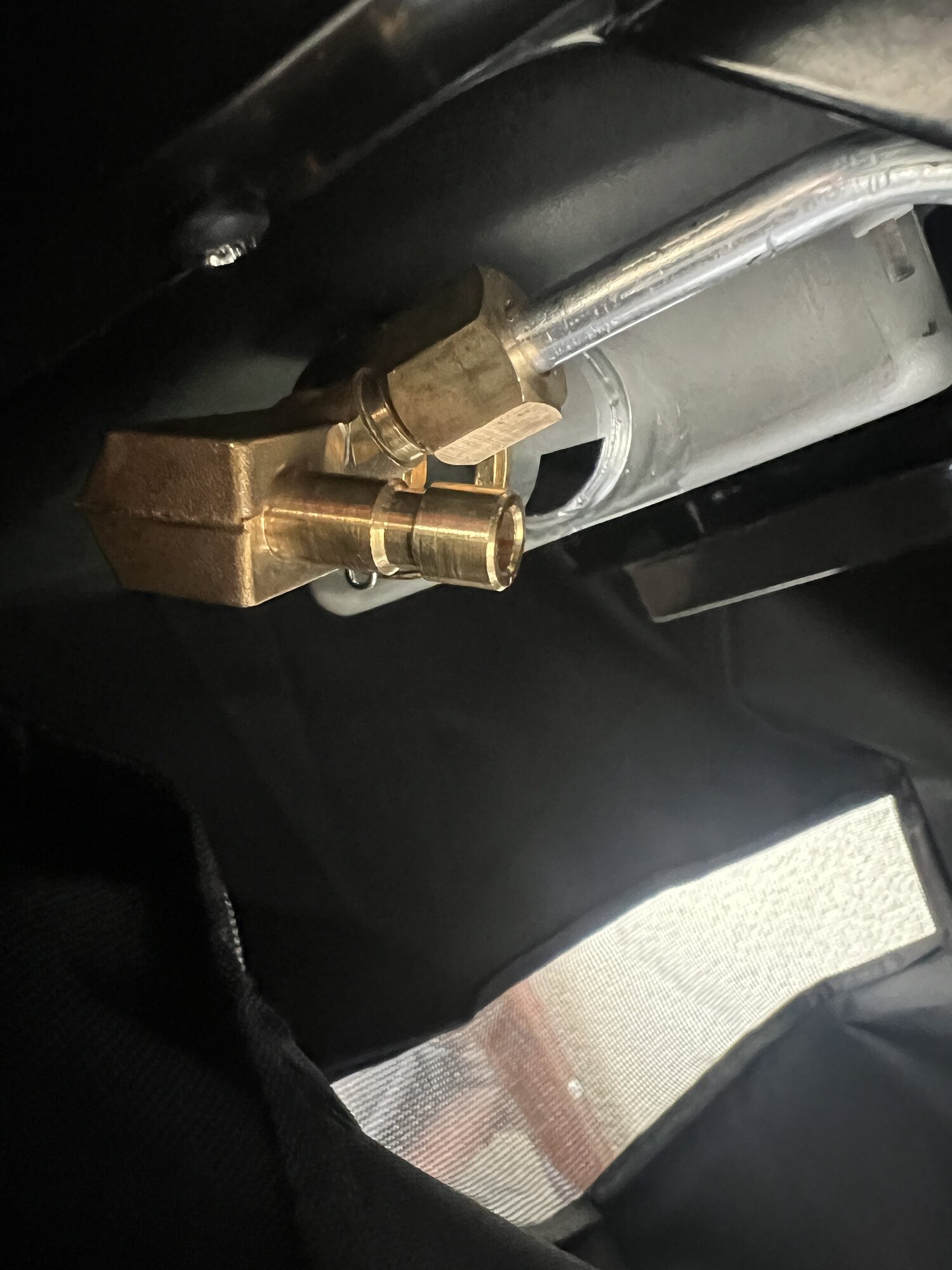

Der Schnellverschluss ist notwendig, um den Schlauch an den infrarotbrenner anzuschliessen. Wurde ursprünglich für andere Broil Kings konzipiert. Per offiziellem Umrüstung Kit kann es aber auch an meinem Modell angeschlossen werden.

Morgen rufe ich mal beim Support an. Ansonsten hab das Metall Teil schon bestellt. Ärgerlich und unverständlich, wieso die Anleitung das nicht aufklärt.

Ich werde berichten, um das hier abzuschließen.



[Chri5Core]

Um das aufzulösen: ich habe einfach völlig falsch verstanden, wie das Düsenelement konstruiert ist. Tatsächlich musste ich einfach nur die kleine Düse an der Spitze gegen den Uhrzeigersinn drehen. Schwierig war, dass dabei das Sechseck rund wurde und die Zange abrutschte.

Der BK Support war super nett und hatte mich vorgewarnt, wie ich würde ein lautes Klatschen hören, wenn ich es geschafft habe, weil ich mir dann selbst mit der flachen Hand auf die Stirn hauen würde.

Er hatte recht.
