Rohrabwicklung??

[thosch]

Hallo zusammen,

ich habe noch 4m Edelstahlrohr in 400mm übrig und möchte mir da was mauern.
Da ich ein Fan vom einfachen Barrel-Grill bin, eine externe Feuerstelle aber Platz bei Ribs & Co. schenkt, soll es ein Mischmasch werden.
Ich plane auf der einen Seite eine Feuerkammer "drunter zu hängen", das ganze Reverse Flow und auf der Austritsseite in die Hauptkammer eine herausnehmbare Platte, ein paar Löcher rein und eine "Krümelschublade" drunter, für das direkte Grillen.

Jetzt hätte ich gerne eine Abwicklung, für die Kontaktfläche der beiden tangierenden Rohre.

So was in der Art:

Kann mir da jemand behilflich sein?

Danke schon mal im Voraus

Thorsten



[GuArD]

also dir schnell ein Rohr abzuwickeln ist kein Problem. Allerdings verstehe ich dein Bauvorhaben noch nicht ganz.



[thosch]

Hallo,

das Ganze ist (noch) nur eine Idee (vielleicht wird es auch ein Trailer der steht nämlich auch schon rum):

Hinter meiner Garage ist eine Terasse und da soll laut GöGa über eine Ecke ein Mäuerchen drum.
Jetzt baue ich eine doppelte Mauer aus alten Pflastersteinen und "kröne" sie mit einem eingelassenen Grill (Edelstahdeckel auf der gesamten Mauerkrone).
Da ich die ganze Breite nutzen möchte, kommt die Feuerkammer drunter und guckt dann aus der Natursteinmauer.
Der 2. Schenkel der Mauer wird dann Ablagefläche mit Kräuterecke.

Ich nehme also einen halben Meter D400 Rohr und setze das in 90° am rechten Ende unter die 1,5 oder 1,8m breite D400 Garkammer.
Hier hätte ich halt gerne einen Ausdruck, an dem ich entlang schneiden kann, damit Rohr 2 sauber da rein passt.

Damit die Flammen nicht in den Garraum schlagen, kommt eine Platte wie beim Reverse-Flow-Prinzip über die gesamte Breite drüber - Kamin rechts.
Das letzte (linke) Ende dieser Platte gestalte ich herausnehmbar, um an dieser Stelle direkt grillen zu können.
Darunter (auch Links) kommt eine Aschelade, nach vorne herausnehmbar. Da kann es dann auch beim Smoken reinkleckern.
Damit die Lade Sinn macht und die Belüftung beim Direktgrillen gegeben ist, wird die Garkammer hier unten gelocht. Regelung dann über die Schublade.
Beim direkten Grillen und kleineren Sachen bleibt dann die Feuerkammer aus.

Ich mauere also erstmal die Schale, setze den Grill rein, fummele da irgendwie ein paar Dehnungsfugen hin und fülle die Zwischenräume mit Blähton, den ich mit Beton vermische.

Ich hoffe. das war jetzt einigermaßen verständlich.


LG

Thorsten



[GuArD]

ah ja okey.

schick mir deine Mailadresse an pit_kohl@web.de

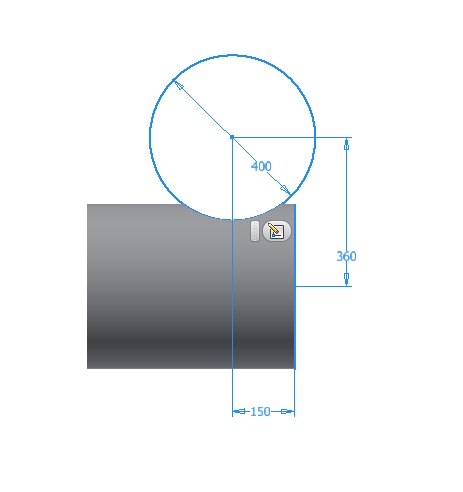

Ansonsten habe ich das jetzt erstmal mit folgenderÜberlappung gemacht:



[thosch]

Danke, Mail ist raus.



[thosch]

Ach na, noch mal eine Frage in die Runde.
Könnte man den Raum zwischen Grill und Mauer auch einfach mit Sand auffüllen? Dann bräuchte er aber Füße.
