Seilspannmarkise

[woodturner]

Hallo zusammen
Ich will meinen Grillplatz beschatten.
Ich dachte da an Seilspannmarkisen.
Ich hab im Internet schon einiges gefunden.
Verschieden Systeme und Befestigungstechniken.
Bloss,..........................alles Maße die ich nicht nehmen kann.
OKay, die Länge ich jetzt nicht das Problem, aber die Breite.
Ich hab nur Markisen mit Stoff in 140 oder 145 cm gefunden, oder gar noch Breiter.
Aber meine Sparren wo die Seilspannmarkise zwische soll, sind bloss ca.70cm auseinander.
Hat jemand von euch vieleicht eine Seilspannmarkise zur Beschattung bei sich zu Hause, und kann mir darüber etwas sagen?
Wäre nicht schlecht.
LG und danke schon mal.



[r2d2]

Vielleicht wirst Du hier geholfen,

Home - Oberleiters.com - Der Grill und Outdoorküchen Profi

Christoph ist auch hier im GSV.
Er hat sich auch beruflich mit Schatten bewchäftigt



[woodturner]

Niemand weiter ein feedback für mich?



[Alladin]

Doch doch, nur langsam mit der Braut

Ich habe damals rechts und links jeweils am Anfang und Ende Edelstahlhaken eingedreht und dazwischen dünne Edelstahlseile gespannt.
Die laufen dann parallel zum Balken.

Nun nimmst du deine Göga und gehst Stoff beim Schweden kaufen.
Balkenbreite mal Balkenlänge plus 1-2 Meter, das ist Geschmacksache, warum, erklär ich gleich

Ich hatte damals alle 50cm in den Stoff von Schwiegermutter eine Doppelnaht nähen lassen, so, dass ein Rundholz von 5-8mm durchpasst ( im Querschnitt wie das Omegazeichen)

An die Enden der Rundhölzer werden Rundhaken eingeschraubt, welche ins Edelstahlseil eingehängt werden. Damit wird dann die Stoffbahn in das Seil gehängt.

Hinten werden die Rundhaken in die Seilspanner (an der Hauswand) eingehängt und vorne kannst du dann ziehen und den Stoff, je nach Bedarf, vor und zurückschieben.

Ist das verständlich?

Kann leider keine Bilder mehr machen, weil Haus verkauft

Einfach, aber wirkungsvoll



[woodturner]

Hallo Alladin
Die Idee ist nicht schlecht.
Kann dir soweit auch folgen.
Denke aber dass Ösenhaken an den Stirnenden des Rundstabes besser wären.
Also Seil müsste dann erst eingfädelt werden und dann stramm gezogen werden und beefestigt. Denn so kann sich die Stoffbahn nicht aushaken.
Also das Prinzip ist schon ganz simpel und gut. Man muss nur drauf kommen.
Danke für den Tip.
LG
Woodturner



[Alladin]

Also ich meine so kleine Rundhaken, so klein wie möglich, desto unauffälliger das Ganze

Wenn du die Öffnung der Haken nach unten nimmst, passiert nix

und du kannst es im Herbst zum waschen einfach aushängen

Die Länge der Rundhölzer und die Einschraubtiefe der Haken so abstimmen, dass das gespannte Seil leicht ausserhalb der Öfnnung liegt.

So hatte ich in 10 Jahren, selbst bei Sturm nur ganz selten mal ein Aushänger



[woodturner]

Das stimmt auch wieder.
Werd mal grob überrechnen was die Aktion kosten würde.
Ich bräuchte wenn ich es so machen würde 32 Rundstäbe.
4 X ca.4 Meter Stoff. Plus 5% Zuschlag auf die Länge.
Es gibt doch auch so Clips für diese Seilspanntechnik. Ich meine das schon irgendwo gesehen zu haben. Dann könnte man sich die Arbei für die Doppelnaht sparen und man bräuchte keine Stöcker. hmmmmmmmmmm grübel.
Ist auch echt zu schade dass ich für meine Balkenkonstruktion keine Fertigmarkise bekomme.



[Grillerphil]

Ich knibbele gerade an einem ähnlichen Problem herum und will es mit gespannten Stahlseilen und einer Gewebeplane lösen.

Leider ist die Plane genau so lange wie Ich sie brauche, aber viel zu breit. Ich will nun probieren ob man die Gewebeplane in der Breite kürzen kann indem man Sie auseinanderschenidet, ein Stück herausnimmt und der Streifen mit den Ösen mit Tacker und Gewebeband wieder zusammensetzt.



[Falkenstadl]

@woodturner:
Frage einmal bei MAZE nach. Der hat im letzten Jahr seine Terasse ebenso umgerüstet.

HIER hat er sein Beschattungsprojekt beschrieben



[woodturner]

@Falkenstadl
Danke für den Tip mit Maze.
Werd ihn mal fragen.

@Grillerphil
Ich weiss nicht ob eine Gewebeplane dafür gegeignet ist.
Wenn du die zerschneidest wird es schwer sie wieder zu vebinden.
Nähen kannste da sicher ganz vergessen. Und mit Panzerband wieder zusammen kleben?............hm,.................ich weiss ja nicht.



[Maze]

Hallo woodturner,
der Falkenstadl ließt mit, da heißt es aufpassen, grins das is nicht nur einer der Bildchen schaut gell Jürgen, grins kicher

anbei aber der richtige Link zur Selbstbaubeschattung



[Grillerphil]

Hallo,

Ja, meine Markise hab Ich fertig. Etwas anderster als geplant, aber es geht.

Hier mal ein paar Bilder.

Das Problem war, dass Ich die "Markise" gerne unter dem Vordach zusammengeschoben und "geparkt" hätte wenn Ich sie nicht brauchte. Was aber blöd wäre, denn dann hätte sie im Weg gehangen wenn man da aus der Balkontür raus wollte. So habe Ich die Plane nicht abgeschnitten und habe die Markise eben einfach breiter gemacht. "Geparkt" wird dann eben wie hier zu sehen auf der Seite vom Zaun.

Funktzeklappert alles Supi und so wie Ich es wollte. Auf jeder Seite die 2 grünen Seile zum auf- und zuziehen, lauf der Plane mittels Metall-Vorhangringen auf einem Stahlseil links und rechts.

Ich kenne die Planen. Ich hatte vorher jahrelang einen Wintergarten mit Doppelstegplatten, jetzt mit Alusandwich. Ich hatte die Planen immer als Sonnenschutz genutzt. So ein Jahr hielten die wegen der UV-Strahlung. Dann wurden Sie mürbe und rissen. Ich habe mir jedoch sagen lassen dass die draussen länger halten sollen. Wegen dem Regen und so. Und wenn jedes Jahr eben eine neue her muss, so what, 20 €, was solls.



[Born2BBQ]

Ich habe mir hier eine solche Beschattung machen lassen. Einfach mal da anrufen.

http://www.briloner-stoffparadies.de/faltenmarkise.html

Einfach die Maße angeben und fertigen lassen.


Gesendet von meinem GT-N7105 mit Tapatalk 2



[Born2BBQ]

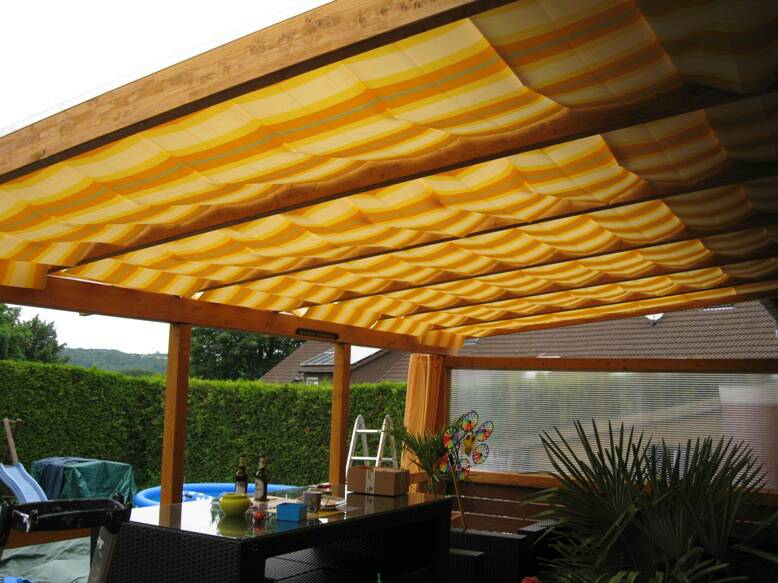

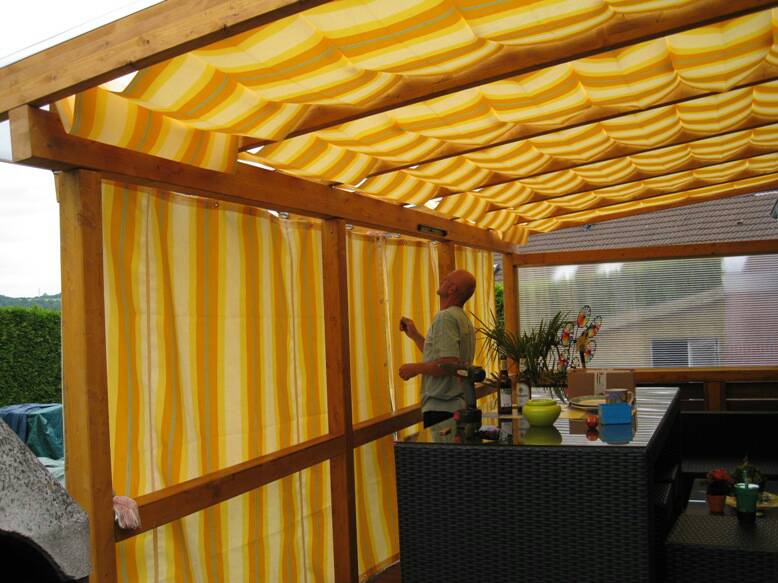

So sieht das bei mir aus.

Gruß

Gesendet von meinem GT-N7105 mit Tapatalk 2



[woodturner]

Also die Selbstbauanleitung von Maze ist klasse.
Wer es kann. Ich hab nicht so den Draht zu Metallarbeiten. Kann nicht schweissen und auch kein Gewinde drehen und der gleichen.
Eine Drehbank hab ich auch nicht. Nur eine Drechselbank. Aber darauf kann ich kein Metall bearbeiten.
Aber trotzdem Danke für den Tip. So in etwa stelle ich mir die Konstriktion auch vor. Schön dass es hier visierte Beobachter gibt.
@Born
Sieht gut aus wie du deine Terrasse beschattet hast.



[Born2BBQ]

Danke bin auch sehr zufrieden damit.

Gesendet von meinem GT-N7105 mit Tapatalk 2



[Grillerphil]

So sieht das bei mir aus.

Anhang anzeigen 524696

Anhang anzeigen 524697

Gruß

Gesendet von meinem GT-N7105 mit Tapatalk 2

Das sieht richtig richtig klasse aus.

Sowas hätte Ich vor 15 Jahren für meinen Wintergarten gebaucht. Da hatten wir Baumwollstoff unter Doppelstegplatten gehängt unter denen es im Sommer leicht 80! Grad wurden! Wie lange die gehalten haben kann man sich denken.

Leider kann Ich in diesem Jahr nicht viel investieren, vielleicht 2014.

Dass es aber auch solche Sachen für draussen gibt ist klar, Stichwort: Markisenstoff, doch wie wetterbständig ist der, Regen usw. ????



[Born2BBQ]

Hallo Grillerphill,

Das ist tatsächlich Markisenstoff der lt. Verkäufer selbstreinigend ist.
Dadurch das er unter den Doppelstegplatten hängt wird er aber eigentlich nie Nass.
Dies ist auch schon mein 2. Terrassenanbau der erste ist schon über 6 Jahre alt und die Markisenstoffe sehen noch aus wie neu.




Gesendet von meinem GT-N7105 mit Tapatalk 2



[Tama1974]

Schau mal bei Parallels Confixx aus Schwerte, da hat unser Nachbar seine Zwischensparrenbeschattung her. Die machen die auf Maß.



[Grillerphil]

Die Frage wäre dann aber auch gewesen in wie lange man das machen kann. Bei meinem WIGA war es das Problem, dass er eine Größe von geschätzt 6 x 8-9 m hat. Ausserdem, so wie auf den Bildern hätt Ich das eh nich machen können, weil in der Mitte des Raums ein Doppel T Träger liegt der die Dachlast aufnimmt. Somit hätte Ich drunter gehen müssen und der Vorteil der Einzelbahnen wäre dahin gewesen.

Ausserdem erreichte man durch die schiere Größe troz offenener Fenster und Türe ruck zuck die 30-50 Grad so dass das mit den Sandwichplatten die einzige plusible lösung war. Ergebnis: Wir nutzen den WIGA zu 50 % mehr als vorher, weil, im Sommer ist man dank offener Türen an der frischen Luft, es ist weniger Heiss, im Winter muss Ich nicht immer wieder Styropor unter die Doppelstegplatten klemmen zur Wärmedämmung und Ich spare Heizung!
