Smokerbau x2

[emwe79]

Hallo,
nachdem ich mir das Forum lange genug angeschaut habe, sind wir zu dem Entschluß gekommen dass nur zuschauen langweilig ist.
Deshalb Rohr besorgt und losgelegt:
Daten:
Smoker:
Länge: 1100mm
Durchmesser: 500mm
Materialstärke: 10mm
SFB:
Länge: 500mm
Durchmesser: 500mm
Materialstärke: 10mm

Deckel- Ausschnitt 110° bei beiden. Länge Smoker ca. 900mm, SFB ca. 380mm

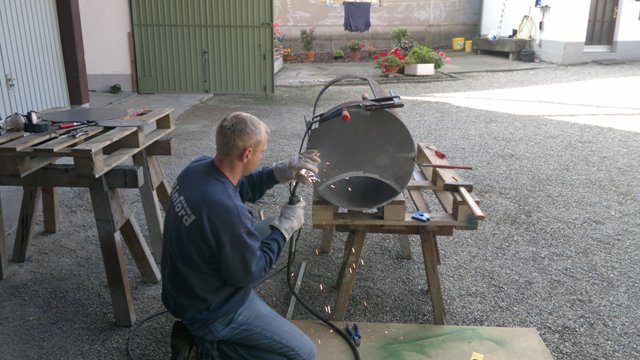

Und gleich noch was gelernt: " 10mm sind zuviel für ne kleine Flex!"



[smokjoe]

Na dann viel Spass beim Bauen.
Bilder einfügen> siehe unten



[emwe79]

Hallo,
habe heute noch "Griffe" besorgt. Im Fachmarkt unter dem seltsamen Namen Besenstiel
Sind aus Hartholz und haben einen Durchmesser von 28mm.

Hab mal noch ein paar Fragen:
Wie habt ihr eure Grillroste gemacht, oder wo habt ihr sie besorgt?

Was für Rohr habt ihr für Eure Fahrgestelle genommen? ( Durchmesser/ Wandstärke)

Wo habt Ihr die Tropfkante im Deckel positioniert?

Haben sich die Deckel beim einbrennen stark verzogen?

Eigentlich habe ich noch mehr Fragen, aber ich denke es reicht fürs erste. Ich kann mir vorstellen dass viele der Fragen schonmal beantwortet wurden. Aber das Forum ist sehr umfangreich und man findet nicht immer alles auf Anhieb.

Gruß

emwe79



[Fränzer]

Füße und Grillroste

Hallo,ich habe für die Füße teleskopstützen gebaut (70er Quadratrohr in 80er mit 4,5mm
wandung,passt gut),

Weils ja nicht immer eben ist wo das teil stehen soll.

Roste sollen zwar auch aus normalstahl gehen,wegen sich bildender Patina kein Rost -
ob das so gut aussieht oder ob die Grillmuster sich auch bei kaltem Grill schon bilden
sollten muß jeder selbst entscheiden.
Kommt auch aufs Publikum an.

Steckmetall geht,Lochblech aus edelstahl oder aus Vollstahlstangen (6-8mm).

Auch gibt es bei Ikea topfabstellgitter,die gehen als Rost,

ich nehme Gastronorm roste in Edelstahl. sind aber 53 x 32,5cm,d.h. für 20" schlecht zu
gebrauchen?

viel erfolg beim Bauen und Grillen!



[MP3HiFi]

Hallo,

noch jemand mit einer ordentlichen Wandstärke

Für mein Fahrgestell bin ich auch noch nicht wirklich weiter. Ich habe noch ein Rohr mit 60mm Durchmesser und 4mm Wandung hier liegen. Vielmehr interessiert mich die Frage der Achsaufnahme. Räder wollte ich aus einem 450mm Rohr mit 6mm Wandung machen. Für das Fahrgestell habe ich auch schon Rohre von alten Gerüsten gesehen. Die sind aber verzinkt und habe mir nicht wirklich gefallen, da die auch vom Durchmesser nicht zum Rest der Proportionen passen.

Momentan bin ich aber auch an den Deckeln und Scharnieren. Hat sich der Deckel nicht verzogen beim Rausflexen. Ich habe vorher Streben eingeschweisst. Meine Deckel sind 120°, also ca. 53cm.

Die Roste wollte ich aus 10mm Rund-Edelstahl machen. Stäbe zum einzeln rausnehmen, wie man es hier schon öfter gesehen hat. Das Feuerrost mache ich aus 12mm Rundstahl.

Viele Grüße
Martin



[emwe79]

Hallo,
@mp3hifi: bis jetzt haben wir noch nichts gemerkt, das sich der Deckel verzogen hat. Das wird sich wohl am Samstag zeigen wenns endlich weitergeht.

Es dauert halt alles ein bisschen länger wenn ein Sportler und ein Musiker ( musikstil geht eig. eher in die andere richtung von stromgitarren-musik) zusammen was bauen. Aber bis jetzt ist immer was draus geworden.
:anstoßen:



[emwe79]

So,
hier der Fortschritt der letzten zwei Wochenenden.

Auschnitte anzeichnen.

Deckel ausflexen.

Seitenteile mit Stichsäge zurechtgeschnitten ( ging besser als erwartet )

Seitenteil anheften.

Firebox drangeheftet und verschweißt.

Innenansicht

Seitendeckel dran.

Feierabend



[emwe79]

Heute erst Schablone für Untergestell gemacht. Geheftet, angeschaut, für gut befunden und verschweißt. Wir haben jetzt Vierkantrohr 40x40x3mm. Passt optisch sehr gut.

Dann kurz Fahrgestell ausgerichtet und angeschweißt.

Dann noch Räder gemacht und provisorisch drangemacht. Und siehe da. Er rollt.

So, jetzt müssen nur wiedermal einen geeigneten Termin finden, denn Fasnacht steht vor der Tür.:trinkbrüder:



[Kettenmanni 1963]

Ich schau dir mal weiter zu !!!



[Highländer]

Saubere Arbeit bis jetzt :welder:! Bezüglich der Roste kannst Du mal in meinem Bauthread schauen, vielleicht ist da was für Dich dabei?!

Gruß, Hermann



[Zwerch]

Hallo,

das schaut ja schon sehr vielversprechend aus, 10mm sind schon ein Wort und die richtigen Klamotten (Binford) sind auch vertreten.
Eine kleine Anmerkung noch zu den Füßen-es wäre besser, wenn Du die näher an die SFB plazierst, da der Smoker sonst sehr kippanfällig wird-ich hab da bei meinem auch etwas nacharbeiten müssen.
Viel Spaß noch beim Basteln.

Gruß
Matthias



[emwe79]

Hallo,
leider befinden wir uns uns aus Zeitmangel in einer Zwangspause.
Wenns klappt wollen wir in der Woche nach Weihnachten weitermachen.
(Aber erst müssen wir einem Lanz- Bulldog wieder Leben einhauchen).
Dann werden wir auch den zweiten Smoker auf eigene Füße stellen.



[Kiste]

Ich hoffe das es bei euch bald weiter geht,da ich gespannt zuschauen möchte und auch weiß wie es ist ,wenn man weiter machen möchte aber nicht kann..... Also lass den Kopf nicht hängen....

gruß Kiste



[emwe79]

Hallo,
Smoker ist jetzt seit acht Wochen bis auf die Roste fertig und ich komme nicht dazu das Teil anzuheizen. Bin wie immer voll im Freizeitstress.

Aus den ursprünglich geplanten 2 Smoker ist nur noch einer geworden.

Habe für die erste Anfeuerung jetzt den 1.11.(Jahr lasse ich mal weg) geplant.

Gruß
Marco



[emwe79]

Nachdem der Smoker seit fast drei Jahren fertig ist und auch schon einige male im Einsatz war, ich es am Wochenende geschafft ihn zu lackieren.



[Sisi on tour]

Eine schöne Flame hast du da draufgezaubert...
Kann man die evtl. als Vorlage haben?



[Sisi on tour]

Mit was wurde lackiert?
Ofenfarbe oder Leinölfirnes?



[zbocki1983]

sieht gut aus, hoffentlich hält die lackierung, bei mir war leider der 600°C Ofenlack auf der Feuerbox nach 10min wieder herunten



[smoke-me]

Gut Ding braucht eben Weile! schönes Gerät!



[emwe79]

"Sisi on tour, post: Flammen" 19, member: 69361"]Eine schöne Flame hast du da draufgezaubert...
Kann man die evtl. als Vorlage haben?[/QUOTE]
Ich hab einfach bei google "Flammen" eingegeben.

Mit was wurde lackiert?
Ofenfarbe oder Leinölfirnes?

Hitzebeständiger Sprühlack bis 650ºC.
