Smokey Flo

[JoSeppi]

Weiter gehts

Urlaub gehabt, danach erst mal 2. Radnabe gedreht.

Und dann hab ich noch ein kleines Abzugsrohr abgestaubt. wollte eigentlich n 125er, aber n 140er mit 4mm Wandstärke tuts sicher auch...
Also erst mal die Löcher fürn Austritt reingefräst:

Dann den Verschnitt fürs Rohr und den Regelschieber angezeichnet:

Dann durfte die Flex wüten...



[JoSeppi]

Weiter gehts im Text.
Vor der Flex:

Nach der Flex:

Grüße

Flo



[Buntmetall]

Da haben wir mal nen echten Metaller am Werk. Die Details sehen professionell aus, der Plan ist noch geheim, da setz ich mich gern mit ner Kiste Bier mit auf die Bank und schau zu.
Jürgen



[JoSeppi]

Danke, aber echte Metaller gibts hier im Forum einen ganzen Haufen, so wie ich gesehen habe. Vermutlich sogar noch "echtere" als mich

Werd alle Einzelteile fertig machen, bevors ans Schweißen geht. Dann spar ich mir hoffentlich die Schweißgeräteeinstellerei und Drahtwechsel...



[JoSeppi]

So, kleines Teil geschafft heute.

Wer errät, was es wird, wird zur Erstvergrillung eingeladen

Grüße

Flo



[Höllerie]

Wer errät, was es wird, wird zur Erstvergrillung eingeladen

Hmmmm... Aufnahme für einen Drehspieß im Smoker?



[JoSeppi]

Hmmmm... Aufnahme für einen Drehspieß im Smoker?

Interessante Idee, aber leider nein.



[r2d2]

hier schau ich 2015 wieder rein, wenn es so weiter geht !!



[JoSeppi]

Jetzt geht was

Das Rohr ist da:

Erstmal anreißen mit einem langen Papier, dass es auch wirklich grade ist:

Schöner grader Strich...

Und ran mit der Flex:

Zack, eineinhalb Trennscheiben später:

Und fertig ist das erste Rad

Grüße

Flo



[Poncho1900]

Wann ist denn die Fertigstellung geplant?



[JoSeppi]

Naja, hoffe doch noch dieses Jahr



[JoSeppi]

Der Rost muss weg bevor der Rost mal drauf darf.

Dass es weiter geht, die nächsten Schnitte gemacht:

Anriss für FSB:

Und wech das Ding.

Grüße

Flo



[JoSeppi]

Noch ein paar Kleinteile...

...fertig gemacht

Ablashahn mit einem Röhrchen zum Reinschweißen in die GK.

Das Röhrchen ist verzinkt, runter damit und trennen in 2 Teile:

Thermometer eingekauft:

Das doofe G1/2 Gewinde kann kein Mensch brauchen, also abgedreht. Dann lassen Sich die Teile auch hart reinlöten.

und noch 2 Schienen für nen Schieber gefräst.



[Göstinger]

Rückt mal ein Stück, ich hab´nen Karton Jägermeister mit!



[JoSeppi]

Jägermeister? Kein Puntigamer? Bist mit beidem auf der Bank willkommen.

egal, bei mir stand Materiallieferung an:

• 6m Winkelstahl, S235, 30x30x3
• 6m Rundstahl, S235, 12mm
• 6m Rundstahl, 1.4301, 15mm
• 30m Rundstahl, 1.4301, 6mm

Viel zu lang, also kürzer machen:

zusammen werden die Winkel mal die Rahmen für die Abstellplatte:

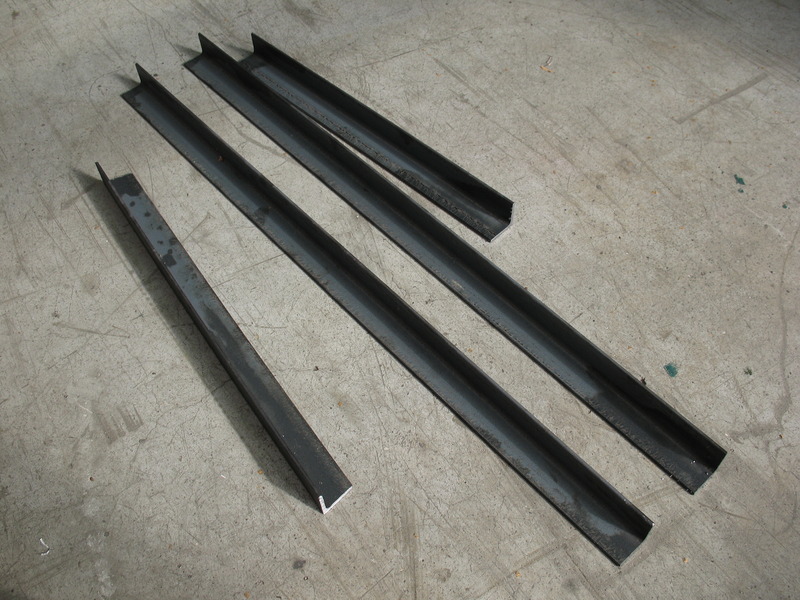

und noch ein paar Streben fürs Fahrgestell:

7kg Roststäbe:

und 6kg Feuerrsotstäbe:

Schönen Abend

Flo



[JoSeppi]

Der Plasma hat ganze Arbeit geleistet:

Das alles blieb aus guten 2m² feinstem Schwedenstahl übrig...

Grüße

Flo



[JoSeppi]

Schweißen

Sodala, endlich angefangen zu Schweißen. Also los und erstmal die Brennschnittteile entgratet und gestrahlt. Trocken zusammenbauen ob alles passt und schon mal sehr zufrieden. Keine Fehler, passt alles.

Nabe reinschweißen

Nicht die schönste Naht, aber hält sicher.

und rauf mit dem Laufrad.

kurze Schweißnähte sind doch völlig ausreichend.

Ich bin froh, dass ich keine Einzelspeichen reinschweißen musste, so ging das doch recht fix.

Also blieb noch ein wenig Zeit, den kleinen Rahmen zu schweißen:

Jetzt geht's hoffentlich in ganz großen Schritten

Grüße

Flo



[JoSeppi]

So, jetzt gibts neues vom Schweiß.

der 2. Rahmen:

Und das Untergestell, die Seite an der die Räder hinkommen:

und den Rest:

Die Rahmen, die Räder und das Gestell hab ich jetzt zum Feuerverzinken gegeben. Ende der Woche soll's schon fertig sein...

Grüße

Flo



[ri70]

Wow, da entsteht ja schon wieder ein neues Meisterstück.



[scorpionpower]

...fertig gemacht

Ablashahn mit einem Röhrchen zum Reinschweißen in die GK.

Das Röhrchen ist verzinkt, runter damit und trennen in 2 Teile:

mal eine bescheidene Frage - wie hast Du den Zink vom Röhrchen entfernt ?????
