Ummauerung HBO

[Rooster]

Vorne mehr Dach, wenn es geht.
An den Seite 15 bis 20 cm Überstand, Muss man mal was Probe legen, damit man sieht, wie aussieht.
Oder Satteldach?



[Snorre84]

Vorne mehr Dach, wenn es geht.
An den Seite 15 bis 20 cm Überstand, Muss man mal was Probe legen, damit man sieht, wie aussieht.
Oder Satteldach?

Ist ein Satteldach nicht wesentlich aufwendiger?
Müsste man ja auch mit Ziegeln belegen oder?
Wüsste auch nicht wie och den Kamin durch das Dach führe. Der ist ja mittig. Da liegt doch dann der Dachbalken.



[Rooster]

Ist ein Satteldach nicht wesentlich aufwendiger?

Aber schicker.

Müsste man ja auch mit Ziegeln belegen oder?

Oder Schiefer, oder...

Wüsste auch nicht wie hoch den Kamin durch das Dach führe. Der ist ja mittig. Da liegt doch dann der Dachbalken.

Man kann ohne Firstbalken bauen, oder asymmetrisch. Wie steil soll das Dach werden?
Höhe Kamin so drei Steine über dem Dach.



[googlehupf]

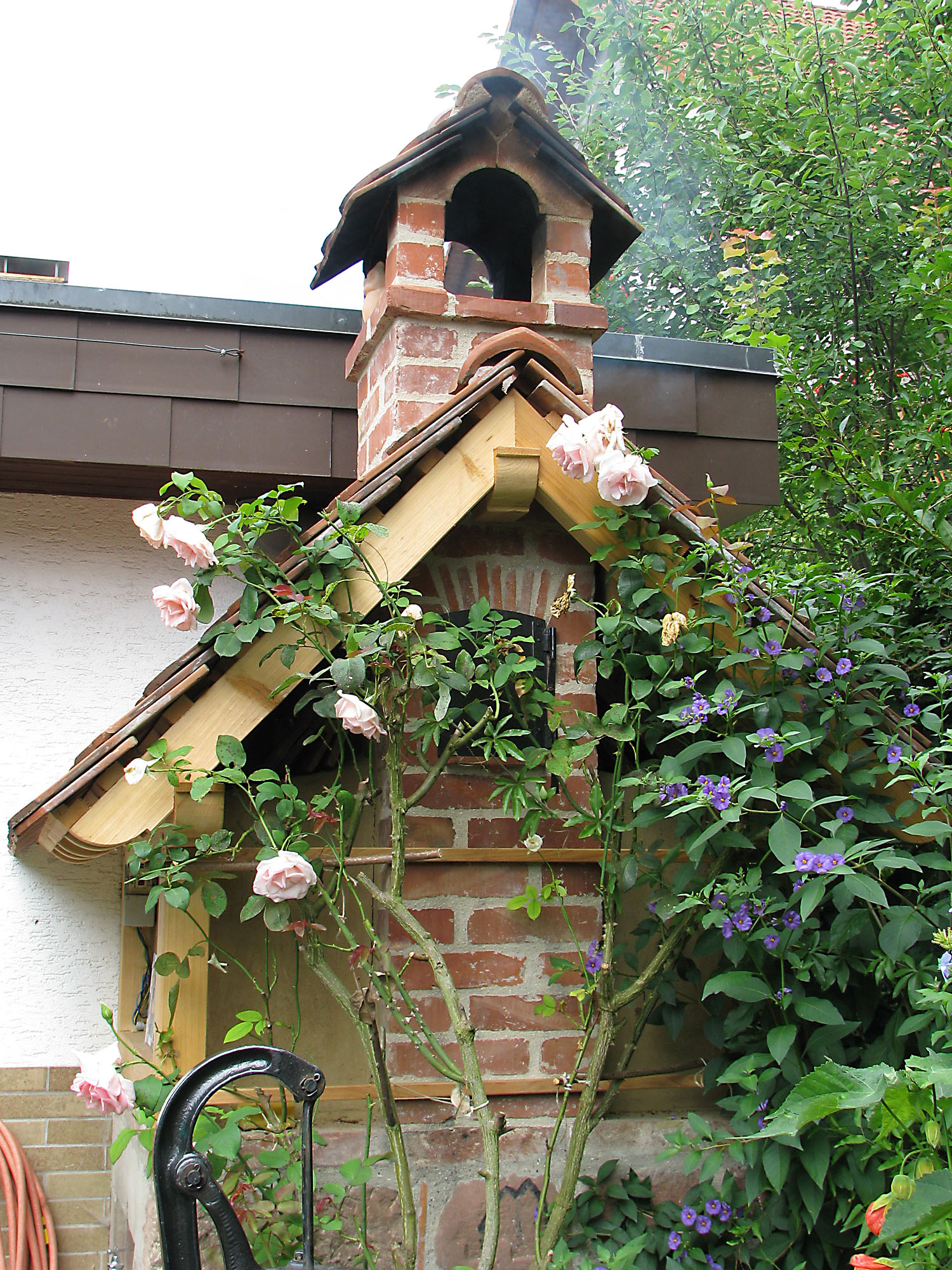

Man kann eine Dachkonstruktion auch ohne aufliegende Firstpfette machen.

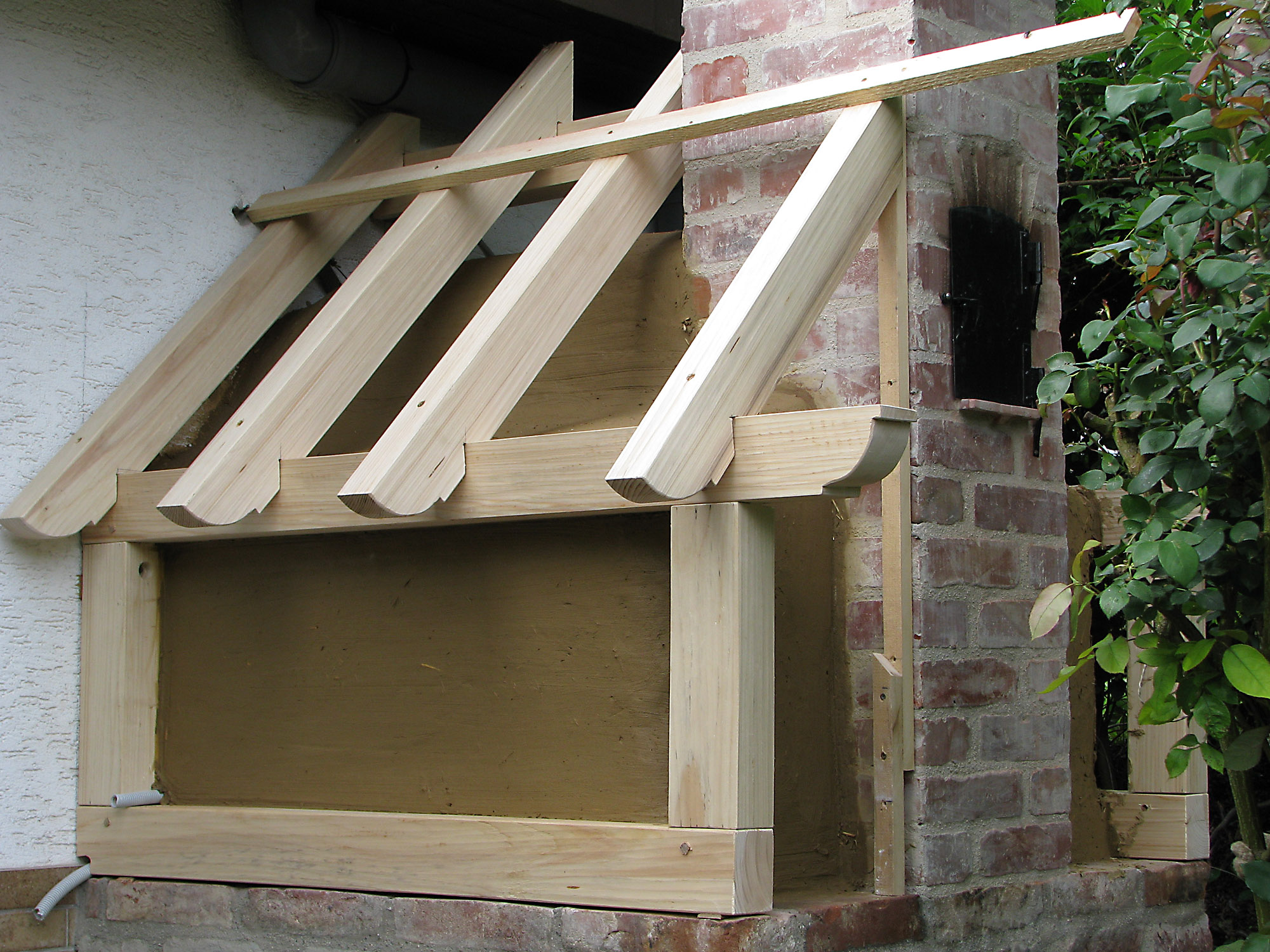

Sämtliche Hölzer haben einen Mindestabstand von 30 mm zum gemauerten Kamin.

Ich erachte eine Durchführung des Kamins durch den First einfacher als durch die Dachfläche eines Pultdachs. Das Wasser läuft hier nach beiden Seiten weg.
Beim Pultdach liefe es vom First her zum Kamin hin.



[Snorre84]

Man kann eine Dachkonstruktion auch ohne aufliegende Firstpfette machen.
Anhang anzeigen 2910702

Sämtliche Hölzer haben einen Mindestabstand von 30 mm zum gemauerten Kamin.

Anhang anzeigen 2910706
Ich erachte eine Durchführung des Kamins durch den First einfacher als durch die Dachfläche eines Pultdachs. Das Wasser läuft hier nach beiden Seiten weg.
Beim Pultdach liefe es vom First her zum Kamin hin.

Das heisst die Dachbalken stützen sich gegenseitig?
Sieht gut aus!
Mein Kamin ist halt rund...

Wenn ich beim Pultdach bleibe, wieviel Überstand würdet ihr wählen?
Und das Dach (soweit möglich) nach Wetterseite abneigen?



[Snorre84]

So ich habe mal meinen anderen Thread dichtgemacht, @Porsche junior hatte recht, das zerfleddert sonst zu stark und nervt bestimmt.
Hier mal der aktuelle Stand:

Ich finde durch die Höhe sieht es ziemlich marzialisch aus, ich brauche allerdings die Stehhöhe vorm Ofen und hinterm Ofen muss ichh mit dem Schubkarren Baustoffe und Holz aufs Grundstück transportieren, heisst da muss ich drunter durchkommen.
Es fehlt noch die letzte Mauerreihe oben und die schräg zugeschnittenen Steine.
Darf die letzte Reihe oben auch nicht mit der unteren überlappen an den Ecken? (Siehe Bild). Wäre halt leichter vom Zuschnitt.

Hatte jetzt eine Steigung von ca. 12-13% eingeplant. 60mmx100mm oder 60mmx 80mm Sparren das weiss ich noch nicht so genau und 80mm x100mm Pfetten.
Braucht man bei einem Blechdach eine Konterlattung?
Der Überstand soll vorne 1m betragen links ca. 30cm, rechts ein bisschen weniger.
Was mir Kopfzerbrechen bereitet ist die Befestigung der Pfetten im Mauerwerk. Mein Cousin, der Zimmermann ist, meinte ich solle eine Gewindestange verkleben (chemischer Anker) und damit die Pfette anschrauben. Er wusste aber nicht wie groß der Dachüberstand ist. Fand ich erstmal elegant, allerdings hält die Pfette dann ja nur an der obersten Mauerreihe, oder schiebt man die Gewindestand bis in die Zweite Mauerreihe (ka wie das gehen soll mit den Dübeln)?
Ein Forenmitglied meinte jetzt, man solle eventuell einen Ringanker betonieren, wegen der zunehmenden Wetterkapriolen und der damit entstehenden Windlast aufs Dach.
Das fände ich allerdings ziemlich heftig vom Aufwand her und das Gewicht würde auch noch weiter steigen.



[Rooster]

Darf die letzte Reihe oben auch nicht mit der unteren überlappen an den Ecken? (Siehe Bild). Wäre halt leichter vom Zuschnitt.

Hält aber nicht.

Braucht man bei einem Blechdach eine Konterlattung?

Muss nicht unbedingt, aber mit der Konterlattung könnte man Unebenheiten bei den Balken ausgleichen. Gibt es auch als Platten.

oder schiebt man die Gewindestand bis in die Zweite Mauerreihe (ka wie das gehen soll mit den Dübeln)?

Langer Bohrer und dann mit Epoxydübel festkleben. Gibt es auch von Fischer. Und wie immer im Außenbereich, Edelstahl verwenden.
Oder Ringanker.



[Snorre84]

Hält aber nicht.

Muss nicht unbedingt, aber mit der Konterlattung könnte man Unebenheiten bei den Balken ausgleichen. Gibt es auch als Platten.

Langer Bohrer und dann mit Epoxydübel festkleben. Gibt es auch von Fischer. Und wie immer im Außenbereich, Edelstahl verwenden.
Oder Ringanker.

Danke für deine Antwort!
Muss eigentlich unter ein Blechdach noch was drunter?
Ein Zimmermann meinte zu mir unter Blech muss ne Dachbahn.
Aber bei einem Holzofen, wenn es warm wird? Abgesehen davon, dass ich nicht wüsste worauf man die Bahn machen müsste?



[Rooster]

Aber bei einem Holzofen, wenn es warm wird? Abgesehen davon, dass ich nicht wüsste worauf man die Bahn machen müsste?

Holzbretter, darauf die Dichtbahn, dann das Blech. Macht in sofern Sinn, da trommelt es nicht so laut bei Regen.



[Snorre84]

Holzbretter, darauf die Dichtbahn, dann das Blech. Macht in sofern Sinn, da trommelt es nicht so laut bei Regen.

Es ging ihm eher um das Kondenswasser, dass sich bildet wenn die Luft unter dem Dach auf das kühle Blech trifft. Nur frage ich mich, ob das bei einem so kleinen Dach eine Rolle spielt bzw. ob ich das Dach nicht so bauen kann, dass es gut unterlüftet wird.
Die Kosten sprengen langsam aber sicher den Rahmen.
Habe das letztes Mal im Baumarkt fast nen Herzinfarkt bekommen.
Was ich noch zuhause hätte, wären OSB-Platten. Die sind halt für außen eher ungeeignet. Wenn sie allerdings unter einer Dachbahn wären?

Was mich im Moment noch beschäftigt, ist der Kamin. Ich würde gerne eine Drosselklappe einbauen, finde aber kein isoliertes Rohr mit Drosselklappe in DN120.
Und durch das Dach sollte das Rohr ja isoliert sein.
Könnte man so ne Drosselklappe in ein Rohr selbst einbauen?



[Rooster]

Die Kosten sprengen langsam aber sicher den Rahmen.

Und dann brauchst Du noch neue Reifen für das Auto, oder so.

Was ich noch zuhause hätte, wären OSB-Platten. Die sind halt für außen eher ungeeignet. Wenn sie allerdings unter einer Dachbahn wären?

Als Unterplatte für das Dach ist OSB geeignet.

Könnte man so ne Drosselklappe in ein Rohr selbst einbauen?

Theoretisch ja, wird aber Murks. Warum? Die Drosselklappe muss elliptisch sein, damit sie am Rohr anliegt und nicht verklemmt wenn sie warm wird. Ganz genau arbeiten, keine Macken am Rand! Neigung wenn zu, so um die 30 bis 45° waagerecht.

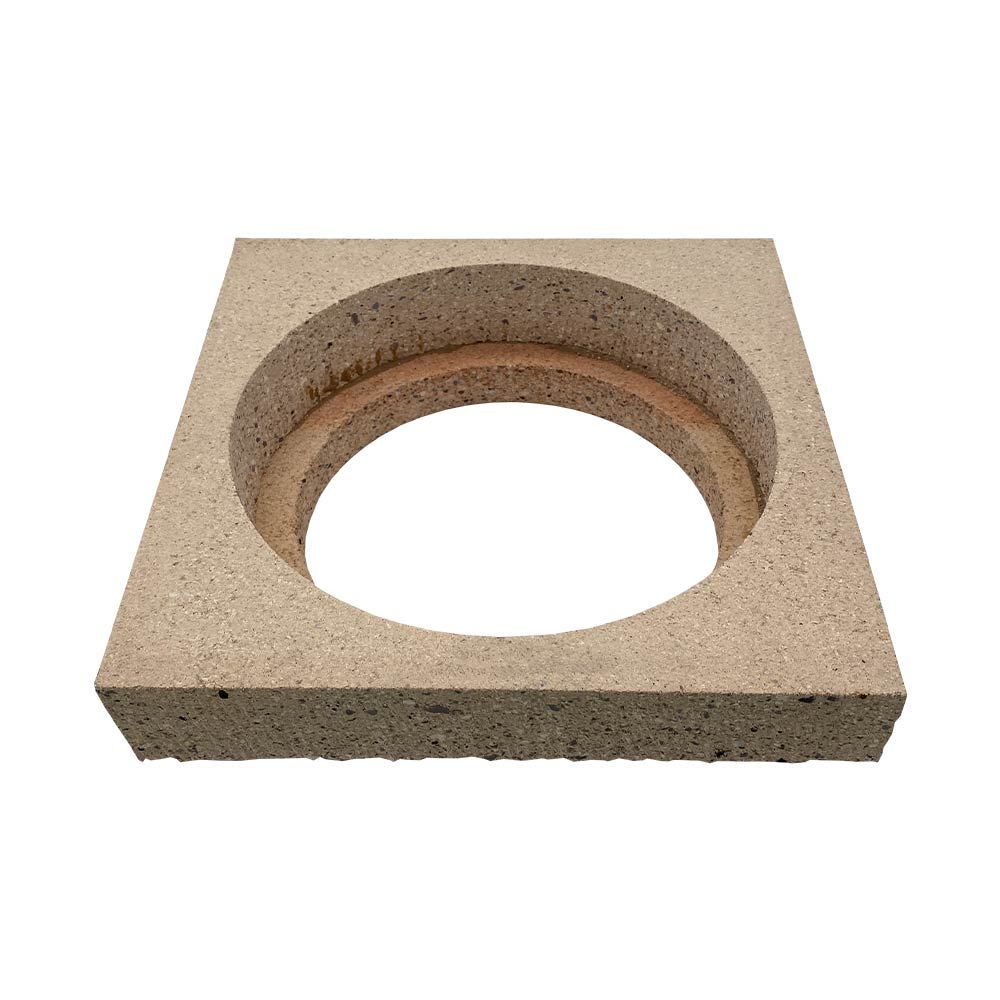

Einen Gussschieber einbauen, darüber dann den Einsatz für das Rohr.



[Snorre84]

Und dann brauchst Du noch neue Reifen für das Auto, oder so.

Als Unterplatte für das Dach ist OSB geeignet.

Theoretisch ja, wird aber Murks. Warum? Die Drosselklappe muss elliptisch sein, damit sie am Rohr anliegt und nicht verklemmt wenn sie warm wird. Ganz genau arbeiten, keine Macken am Rand! Neigung wenn zu, so um die 30 bis 45° waagerecht.
Einen Gussschieber einbauen, darüber dann den Einsatz für das Rohr.

Habe langsam das Gefühl ich baue ein Ferienhaus im Garten
Was meint ihr zum Thema Drosselklappe?
Habt ihr eine?
Kann die Luftzufuhr auch über die Tür steuern, dachte aber die Drosselklappe hält mir die Wärme mehr drin.
Ich sehe schon selbst bauen das wird nix.
Und da ich ein isoliertes Rohr brauche...wird das wohl nix.



[Planer]

Was meint ihr zum Thema Drosselklappe?

Also ich habe ja die „Originale “ Drosselklappe von Schamotte Shop die leicht einzubauen war und auch soweit Ok ist.Die schließt mit ich schätze 90-95%(runde Scheibe) . Kostet aber 140€ und ist nicht 100%dicht. Einen Drosselschieber gibts schon für 50€ und der ist dicht! Am Ende vom Brotbacken rieche ich förmlich die Undichtigkeit…Die Wärme hält er aber trotzdem sehr lange, da ich gut gedämmt habe.
Ich würde mich heute für einen Schieber entscheiden ( müsste mir aber auch Gedanken machen wie man den am geschicktesten einbaut)
Ich würde vermutlich so etwas auf den Schieber mauern (mit Dichtschnur dazwischen) und dort mein DW Rohr (mit Adapter) mit Dichtschnur einstecken.

Zum Dach
Wenn du eine Kapp und Gehrungssäge hast ist ein Satteldach keine Zauberei und macht sogar richtig Spaß.
Genug Dachüberstand finde ich sehr wichtig, da wenn du backen willst, bist du froh für einen trockenen Unterstand wo du auch mal was liegen lassen kannst.

Gruß
Andreas



[Snorre84]

Also ich habe ja die „Originale “ Drosselklappe von Schamotte Shop die leicht einzubauen war und auch soweit Ok ist.Die schließt mit ich schätze 90-95%(runde Scheibe) . Kostet aber 140€ und ist nicht 100%dicht. Einen Drosselschieber gibts schon für 50€ und der ist dicht! Am Ende vom Brotbacken rieche ich förmlich die Undichtigkeit…Die Wärme hält er aber trotzdem sehr lange, da ich gut gedämmt habe.
Ich würde mich heute für einen Schieber entscheiden ( müsste mir aber auch Gedanken machen wie man den am geschicktesten einbaut)
Ich würde vermutlich so etwas auf den Schieber mauern (mit Dichtschnur dazwischen) und dort mein DW Rohr (mit Adapter) mit Dichtschnur einstecken.

Zum Dach
Wenn du eine Kapp und Gehrungssäge hast ist ein Satteldach keine Zauberei und macht sogar richtig Spaß.
Genug Dachüberstand finde ich sehr wichtig, da wenn du backen willst, bist du froh für einen trockenen Unterstand wo du auch mal was liegen lassen kannst.

Gruß
Andreas



Anhang anzeigen 2932652

Anhang anzeigen 2932667

Kann man die Drosselklappe von Schamotteshop denn verlängern?
hab ja ne Vormauerung, da müsste das dann durch. Die 140 Euro finde ich schon heftig
Ein normales Ofenrohr mit Drosselklappe habe ich Schon, aber ist halt kein Edelstahl und ist nicht isoliert. Nicht dass mir die Ganze Konstruktion abfackelt.
Wie hast du deinen Kamin am Dach abgedichtet?
Die Durchführung die du auf dem Bild hast muss ja noch abgedichtet werden.
Passt dein Edelstahlrohr eigentlich auf die Feder des Schamotterohrs?



[Planer]

Kann man die Drosselklappe von Schamotteshop denn verlängern?

Man müsste das Rohr abflexen, verlängern und wieder anschweißen. Für einen der Schweißen kann, bestimmt in 10min erledigt.

Wie hast du deinen Kamin am Dach abgedichtet?

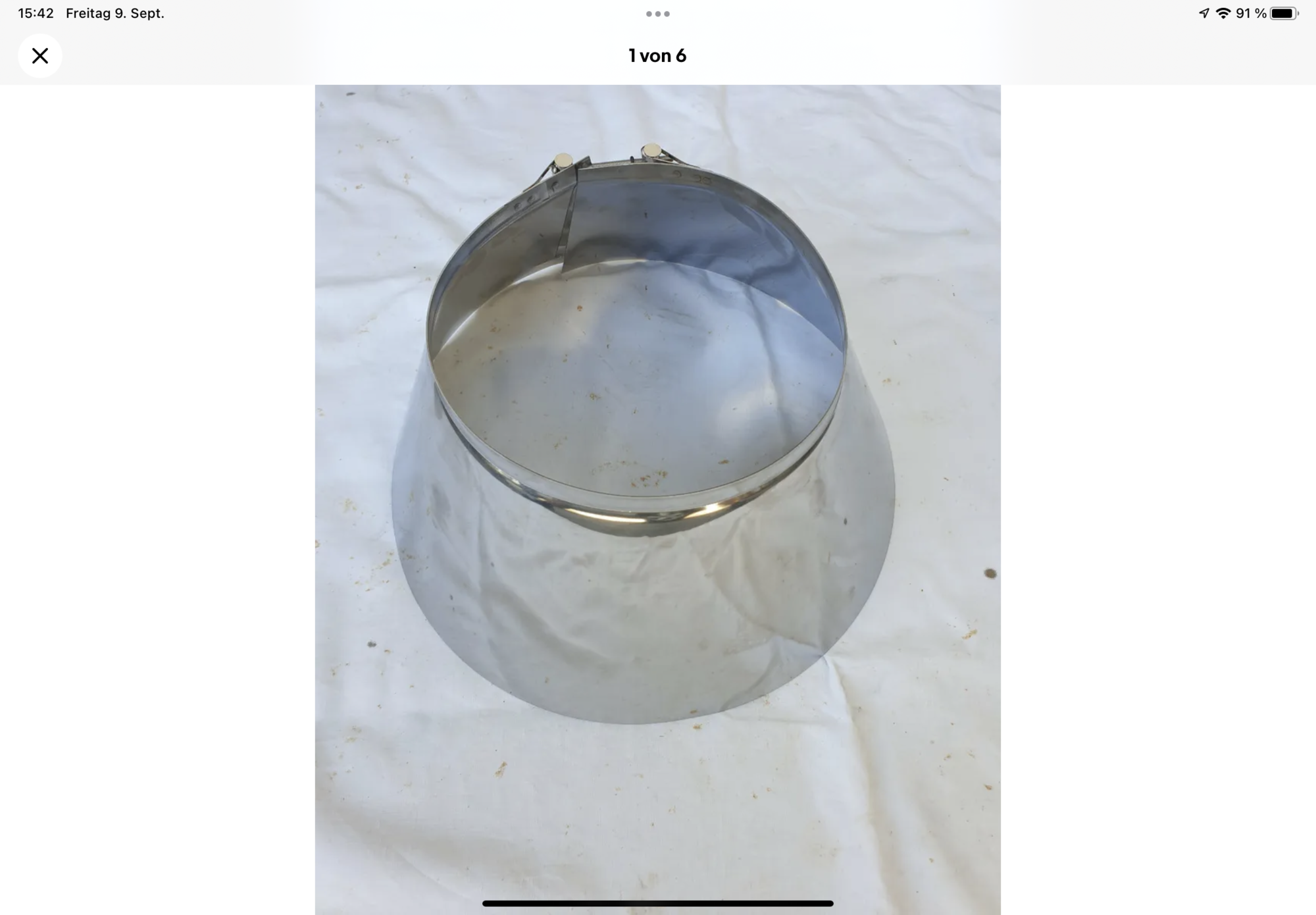

Mit einem Schiedel Wetterkragen den ich mit der Flex an mein „Satteldach“ angepasst habe. Das war sehr tricky da man nicht einfach 2 Dreiecke reinschneiden kann. Das war dann eher eine flache Sinusform.

Passt dein Edelstahlrohr eigentlich auf die Feder des Schamotterohrs?

Unten der Edelstahl-Adapter hat 120mm Durchmesser und passt genau in das Schamottrohr.
Kannst dir es ja auf meinem Baubericht ansehen, wie ich es gelöst habe.

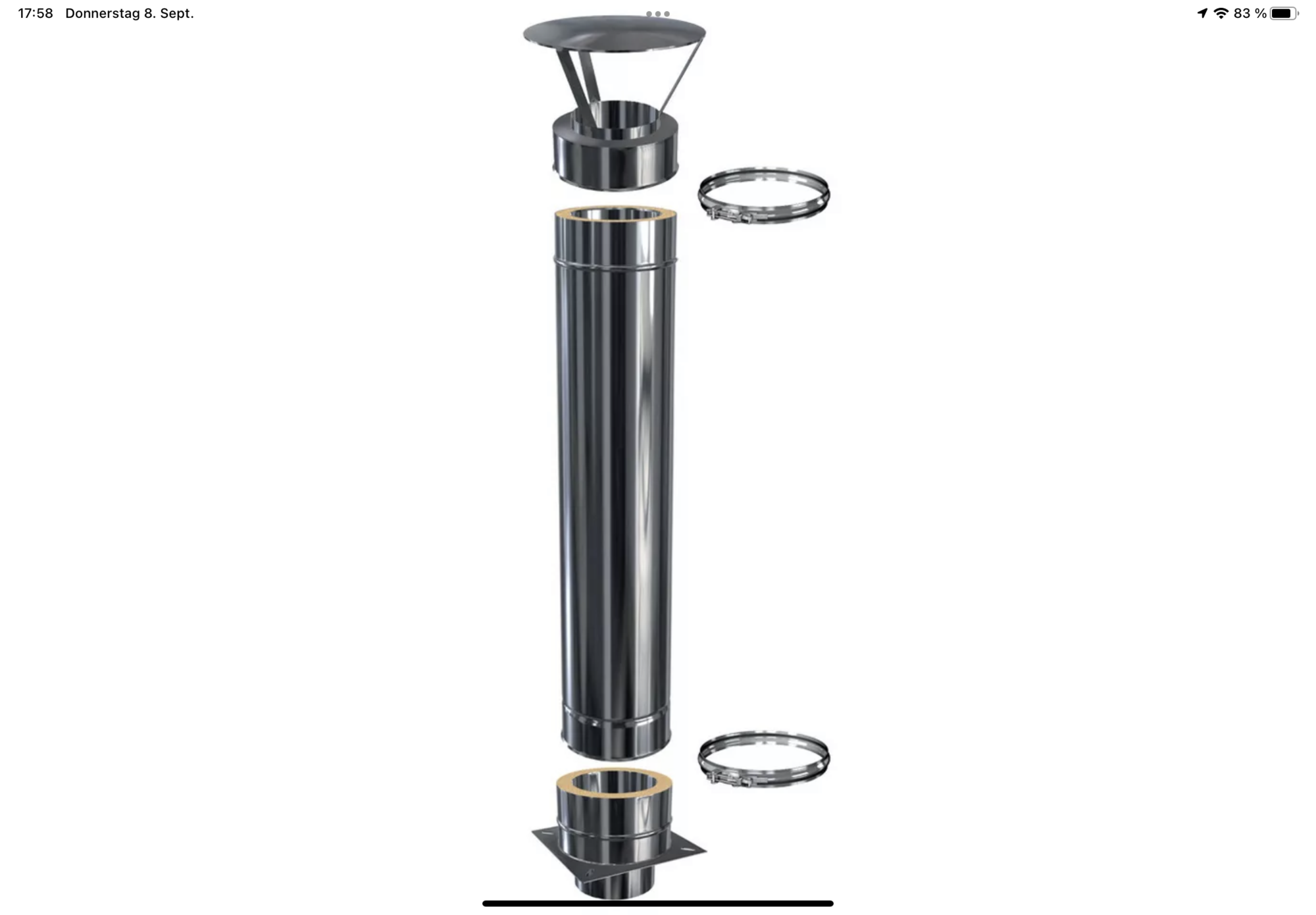

Ich hatte letztes Jahr 115€ bezahlt für die „DW Schornstein Verlängerung“ 1m.
Kostet jetzt 175€… 50% mehr. Aber wir haben ja alle 3% mehr Gehalt bekommen dann passt das wieder



[Snorre84]

Man müsste das Rohr abflexen, verlängern und wieder anschweißen. Für einen der Schweißen kann, bestimmt in 10min erledigt.

Mit einem Schiedel Wetterkragen den ich mit der Flex an mein „Satteldach“ angepasst habe. Das war sehr tricky da man nicht einfach 2 Dreiecke reinschneiden kann. Das war dann eher eine flache Sinusform.

Unten der Edelstahl-Adapter hat 120mm Durchmesser und passt genau in das Schamottrohr.
Kannst dir es ja auf meinem Baubericht ansehen, wie ich es gelöst habe.
Ich hatte letztes Jahr 115€ bezahlt für die „DW Schornstein Verlängerung“ 1m.
Kostet jetzt 175€… 50% mehr. Aber wir haben ja alle 3% mehr Gehalt bekommen dann passt das wieder

Anhang anzeigen 2933328

Habe jetzt 155 Euro für nen halben Meter gezahlt .
Ich habe jetzt von einem Dachdeckermeister gehört, dass man Flachdächer und den Kamin mit Flüssigkunststoff abdichtet. War mir auch neu. Beim Kamin kommt zusätzlich ein Vlies zum Einsatz, um den Spalt zu überbrücken.



[Snorre84]

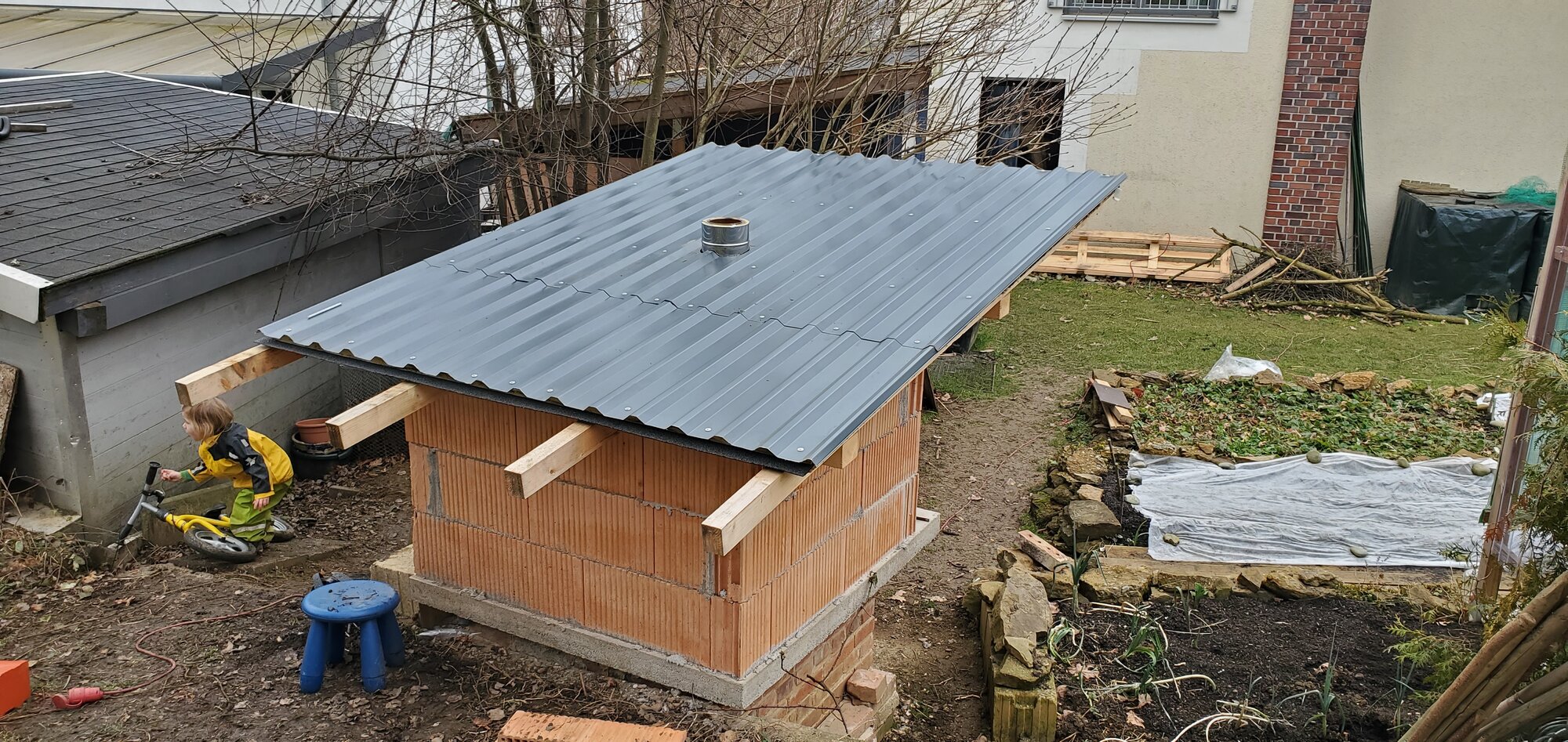

Nach einigen Monaten, in denen aufgrund von Witterung, Ehrenamt und meiner drei Jobs Zuhause (Kinder ) nicht so viel passiert ist, ein kleines Update. Die Ummauerung des Ofens ist fertig, die Dachbalken und die UK ist fertig und gestern habe ich das Trapezblech draufgesetzt. Das Rohr vom Kamin habe ich per CAD gezeichnet und in Dachneigung gedreht und als Schablone ausgedruckt. War ne ganz schöne Frickelei. Habe den Kamin im Endeffekt mit der Flex ausgeschnitten.

Jetzt fehlt noch die Abdichtung des Kamins mit Vlies und einem Flüssigkunststoff und Ortgangbleche. Da bin ich mir nicht sicher ob es 2 Bleche, also eins von oben und eins das von unten kommt, braucht oder ob eins reicht. Verputzen muss ich noch und Fliesen für die Auflage, die passen (keine Ahnung welche...).



[Snorre84]

Man müsste das Rohr abflexen, verlängern und wieder anschweißen. Für einen der Schweißen kann, bestimmt in 10min erledigt.

Mit einem Schiedel Wetterkragen den ich mit der Flex an mein „Satteldach“ angepasst habe. Das war sehr tricky da man nicht einfach 2 Dreiecke reinschneiden kann. Das war dann eher eine flache Sinusform.

Unten der Edelstahl-Adapter hat 120mm Durchmesser und passt genau in das Schamottrohr.
Kannst dir es ja auf meinem Baubericht ansehen, wie ich es gelöst habe.
Ich hatte letztes Jahr 115€ bezahlt für die „DW Schornstein Verlängerung“ 1m.
Kostet jetzt 175€… 50% mehr. Aber wir haben ja alle 3% mehr Gehalt bekommen dann passt das wieder

Anhang anzeigen 2933328

Vielen Dank für den Tip mit dem Kaminset. Hat super gepasst.



[Rooster]

Fliesen für die Auflage, die passen (keine Ahnung welche...).

Da suche nach Feinsteinzeug, gibt es ja in den verschiedensten Maßen.
Keine Fliesen. Das sind ja glasierte Scherben, wenn das was drauf fällt ist ne Macke drin.



[Snorre84]

Ja, wenn dann Feinsteinzeug. War nur unsauber formuliert.
Könnt ihr mir für das Verputzen eure Meinung sagen?
Der Ofen wird an der Außenseite vielleicht handwarm im Betrieb (mit Ausnahme über der Tür).
Jetzt stellen sich mir verschiedene Fragen:

1. Brauche ich auf Hohlblockziegeln einen Haftgrund?
2. Armierungsgewebe ja/nein?
3. Wenn Armierungsgewebe, muss ich dann extra Armierungsputz verwenden, oder geht auch mein normaler Kalk/Zementputz, an den ich als Grundputz gedacht hätte.
