3D Druckdatei Umluft

[RaiBia]

Moin,
Erstmal ein nettes Hallo in die Runde und ein großes Lob an die Entwickler dieses tollen Reifeschrankes.
Nachdem ich mich nun längere Zeit mit dem Gedanken trage mir auch so ein Teil zuzulegen und ich mir mehrere Schränke angeschaut habe, ist meine Wahl auf den Pi-Ager gefallen.
Jetzt bin ich gerade dabei das Teil zusammen zu basteln und bin schon ganz gut davor. Momentan habert es noch so ein wenig an der Realisierung der Umluft. Dazu benötige ich eigentlich noch ein Teil aus dem 3D Drucker. Etwa so wie hier zu sehen ist.

Selbst entwerfen, da haberts noch am Wissen wie so etwas erstellt wird. Nur hab ich sowas noch nicht gefunden. Bei den Druckteilen in Thingiverse ist es leider auch nicht dabei.
Hat die Dateien vielleicht noch jemand liegen und könnte die zur Verfügung stellen?

LG Rainer

​



[MaFra]

Ich habe die Druckdateien von @Maddin77 bekommen. Wenn er sein OK gibt kann ich sie dir gerne senden...



[Maddin77]

Ich habe die Druckdateien von @Maddin77 bekommen. Wenn er sein OK gibt kann ich sie dir gerne senden...

Wenn ihm so in etwa wie hier zu sehen passt.

Kein Thema



[winnerberg]

Nabend, ich bin auch an der 3D Datei interessiert. Es wäre super, wenn mir die Datei auch jemand zur Verfügung stellen könnte.

@Maddin77 ist das der gleiche Lüfter, der auch bei der Abluft verwendet wird?



[Maddin77]

Nabend, ich bin auch an der 3D Datei interessiert. Es wäre super, wenn mir die Datei auch jemand zur Verfügung stellen könnte.

Sollte als Zipdatei im Anhang sein,
aber bitte im Slicer alles anschauen, ob das Sauber dargestellt wird
ich habe sie damals auf der großen Öffnung stehend gedruckt

@Maddin77 ist das der gleiche Lüfter, der auch bei der Abluft verwendet wird?

Nein, der Abluft ist ein Axial
und der für die Umluft mit dem Trichter ist ein Radial
Bezeichnung von meinem war

Titan TFD-B7530M12C - Lüfter - 75 mm​



[winnerberg]

Vielen Dank für die Datei!!! Darf ich fragen, mit welchem Material ihr die ganzen Teile druckt? PetG oder PLA?



[Maddin77]

Vielen Dank für die Datei!!! Darf ich fragen, mit welchem Material ihr die ganzen Teile druckt? PetG oder PLA?

ich PETG
weil es einfach Temperatur stabiler ist



[winnerberg]

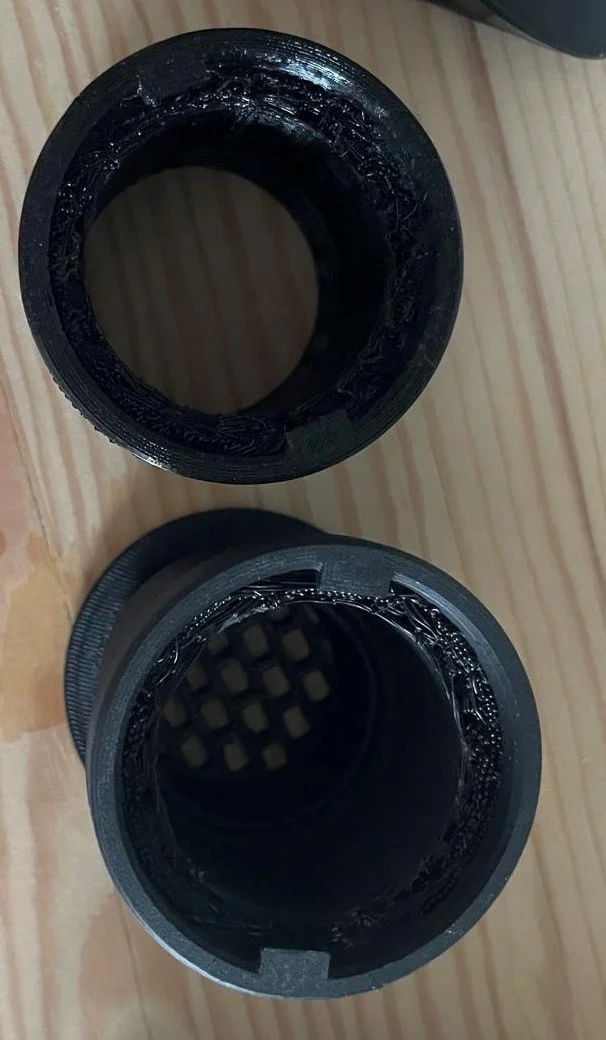

Das habe ich auch gelesen. Beim 3D Druck bin ich noch total unerfahren. Ich habe ein paar Teile mit PetG und PLA gedruckt. Hier habe ich festgestellt, dass die Teile in PLA schöner aussehen. Vielleicht ist das aber auch noch eine Einstellungssache. Bei der Frischlufteinheit habe ich bei beiden Materialien das Problem, dass auf der Seite wo der Filter eingesetzt wird, der Abschluss nicht sauber ist und man den Filter nur schwer eingesetzt bekommt. Oben in PetG und unten in PLA gedruckt. Hast Du vielleicht einen Tipp für mich?



[Maddin77]

Das habe ich auch gelesen. Beim 3D Druck bin ich noch total unerfahren. Ich habe ein paar Teile mit PetG und PLA gedruckt. Hier habe ich festgestellt, dass die Teile in PLA schöner aussehen. Vielleicht ist das aber auch noch eine Einstellungssache. Bei der Frischlufteinheit habe ich bei beiden Materialien das Problem, dass auf der Seite wo der Filter eingesetzt wird, der Abschluss nicht sauber ist und man den Filter nur schwer eingesetzt bekommt. Oben in PetG und unten in PLA gedruckt. Hast Du vielleicht einen Tipp für mich?Anhang anzeigen 3792806

Das wird an deinen Support/Stützen liegen......
Kommt auch drauf an mit welchem Drucker, mit welchen Einstellungen, Wie schnell, welche Düse, trockenes Material......usw....

Kratz das mit dem Messer weg oder einer Feile.



[matze_bu]

Das habe ich auch gelesen. Beim 3D Druck bin ich noch total unerfahren. Ich habe ein paar Teile mit PetG und PLA gedruckt. Hier habe ich festgestellt, dass die Teile in PLA schöner aussehen. Vielleicht ist das aber auch noch eine Einstellungssache. Bei der Frischlufteinheit habe ich bei beiden Materialien das Problem, dass auf der Seite wo der Filter eingesetzt wird, der Abschluss nicht sauber ist und man den Filter nur schwer eingesetzt bekommt. Oben in PetG und unten in PLA gedruckt. Hast Du vielleicht einen Tipp für mich?Anhang anzeigen 3792806

…du hast auch die Ebene in die Luft gedruckt (kann gut gehen, muss aber nicht), mit Support drucken.



[winnerberg]

…du hast auch die Ebene in die Luft gedruckt (kann gut gehen, muss aber nicht), mit Support drucken.

Alles klar! Werde ich später mal ausprobieren....
