Borniak UW-150 mit PID-Steuerung

rObeRt

rObeRt

.
15+ Jahre im GSV
Supporter
Servus ans Forum,

wie dem einen oder anderen bekannt ist, schwankt mein UW-150 um mehr als 20 Grad um die eingestellte Temperatur. Das wollte ich nicht akzeptieren.

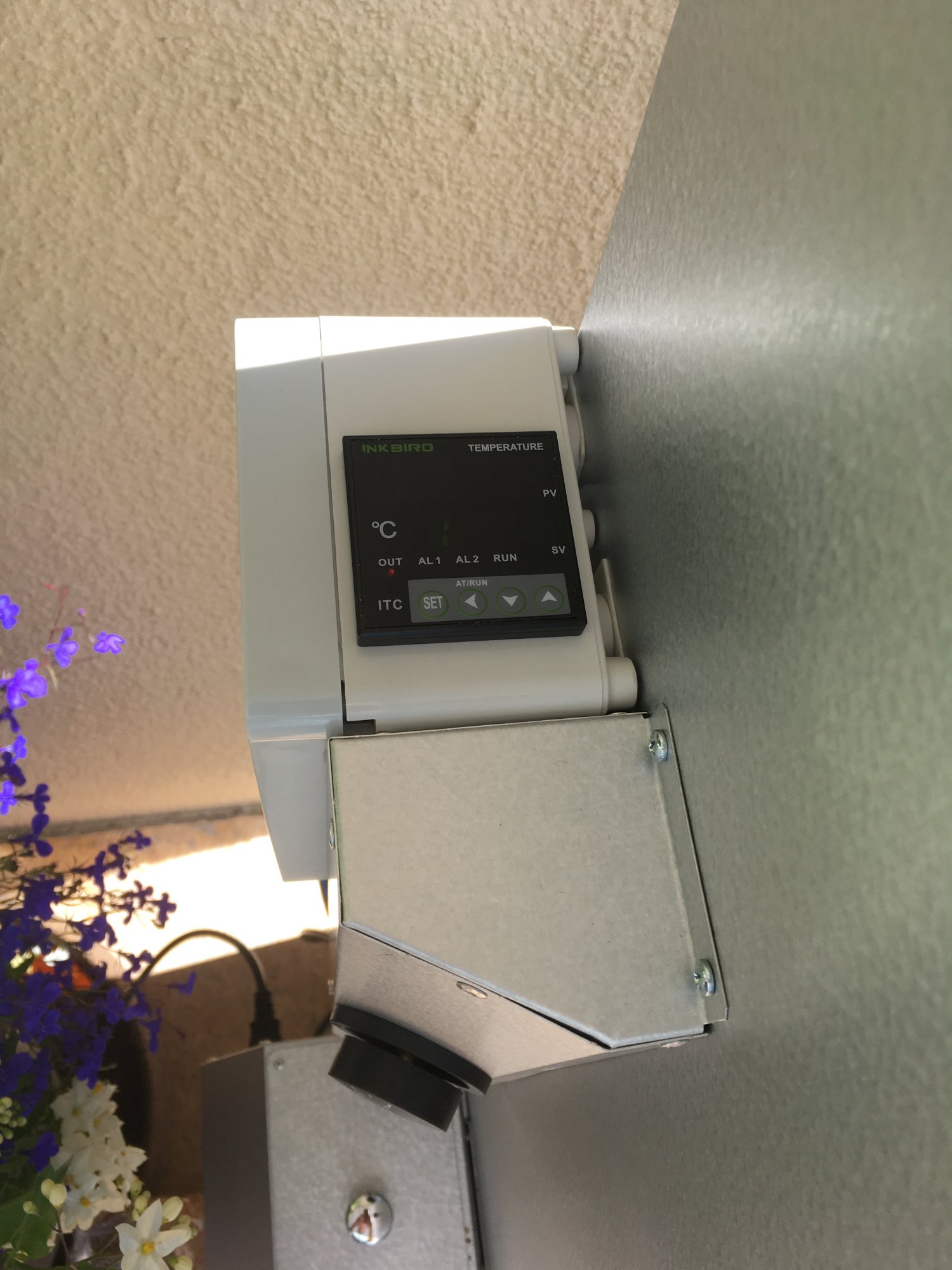

Ich habe mir also ein Inkbird-PID gekauft und zum basteln begonnen.

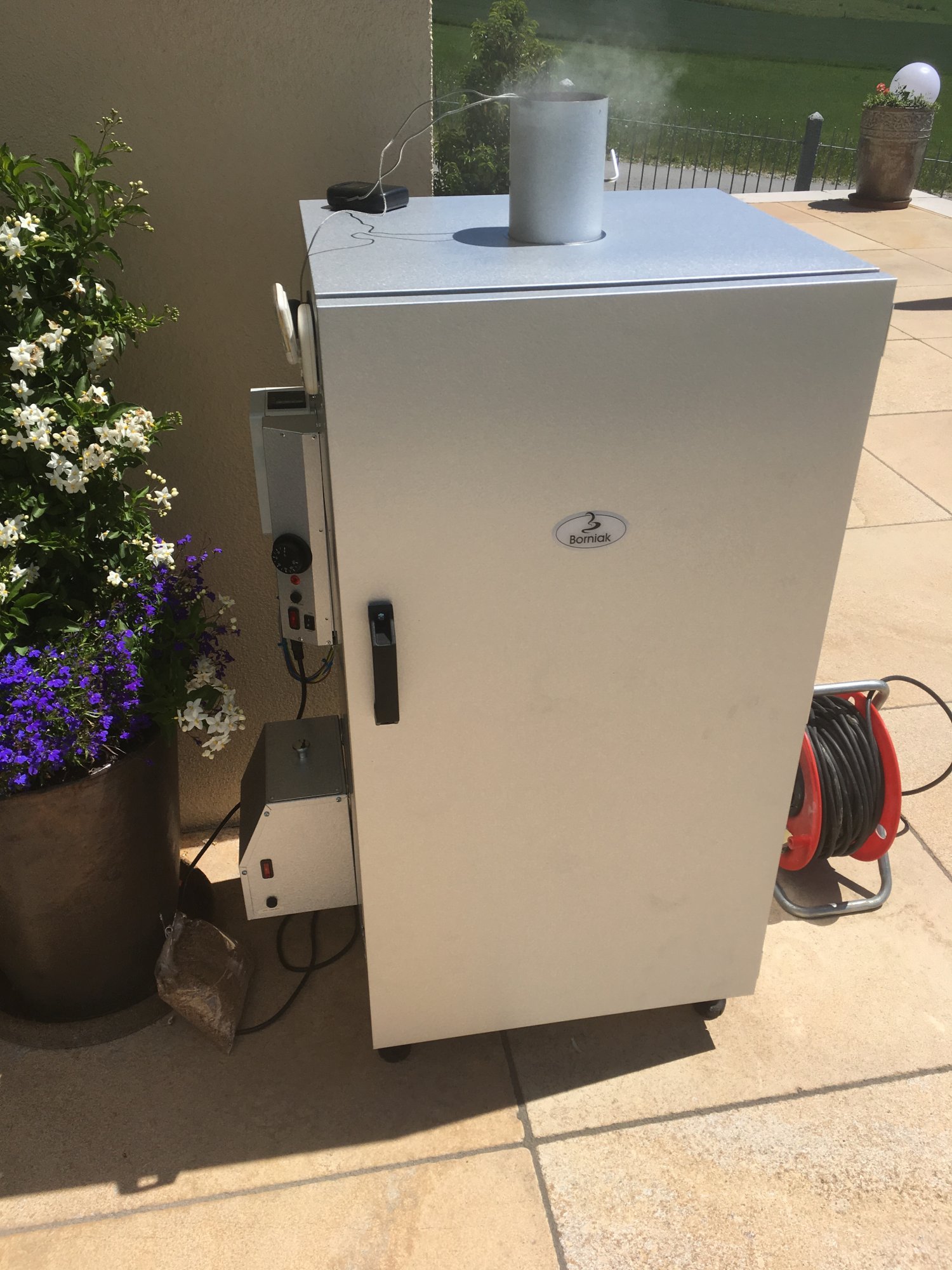

Das Ergebnis ist folgendes:





Ich bin etwas weniger radikal vorgegangen wie @ :-) . Mein Umbau ist komplett rückbaubar, ohne Spuren. Das war mir wichtig, falls seitens Borniak doch noch was kommt.

Allerdings ist der UW-150 offensichtlich deutlich schwieriger zu regeln, wie der UW-70. Er schwankt immer noch so um ca. 8-10 Grad um die eingestellte Temperatur. Dies ist allerdings akzeptabel, nicht schön aber passt.

@, hast Du evtl eine Idee, wie das besser werden könnte?


Anhänge

  • IMG_1338.JPG
    429,6 KB · Aufrufe: 3.501
  • IMG_1336.JPG
    290 KB · Aufrufe: 3.404
  • IMG_1335.JPG
    405,5 KB · Aufrufe: 3.410
Hast Du die +/-10 mit voller oder halber Heizungseinstellung ?
Welchen Fühler verwendest Du und an welcher Position hast Du ihn angebracht ?
Dann immer bei einer der beiden bleiben und einmal die Selbstkalibrierung der Steuerung laufen lassen.
Sollte es dann nicht deutlich besser sein kontakte mal unseren Steuerungs-Spezialisten @Ha-Ma - er kann Dir sicher bei der manuellen Feinjustierung der Steuerung helfen.

Hast Du die +/-10 mit voller oder halber Heizungseinstellung ?
Zum Vergrößern anklicken....

Die sind bei voller Leistung.

Welchen Fühler verwendest Du und an welcher Position hast Du ihn angebracht ?
Zum Vergrößern anklicken....

Es ist der K-Fühler, der bei dem Inkbird dabei ist. Angebracht ist er an der Stelle des Original-Fühlers.

Die Selbstkalibrierung habe ich laufen lassen. Diese hat über 4 Stunden gedauert, mit ein "bisschen" Erfolg.

Vielleicht ist der zu träge ?

Ich habe diesen Sensor - mit dem klappt es bei mir perfekt.

Alternativ: probier doch mal aus was passiert wenn Du mit halber Leistung arbeitest. Kannst ja mit voller anheizen und dann auf halbe zurückschalten.

Hi all,

If you have trouble when using our PID temperature controller, PM or @Inkbird, I will contact our technician for help because it's too hard for me as a girl,ehehe

@Inkbird,

the problem with the PID controller is that the temperature in my Borniak still fluctuates around the 10 degrees. The self-adjustment took about 4 - 5 hours. That should be more accurate, or?

@Inkbird,

Have you been able to talk to your technicians?

Gestern habe ich Beef-Jerky gemacht bei 60 Grad, erste eine Stunde mit, dann 2,5 Stunden ohn Rauch... Temperatur wie immer +/-1 Grad mit der Inkbird-Steuerung.

Glaub ich dir gerne, allerdings ist das halt leider bei mir nicht so.
Ich werde jetzt mal abwarten ob von @Inkbird eine Antwort kommt. Wenn nicht bestelle ich mal das K-Element von dir.

rObeRt schrieb:
Servus ans Forum,

wie dem einen oder anderen bekannt ist, schwankt mein UW-150 um mehr als 20 Grad um die eingestellte Temperatur. Das wollte ich nicht akzeptieren.

Ich habe mir also ein Inkbird-PID gekauft und zum basteln begonnen.

Das Ergebnis ist folgendes:

Anhang anzeigen 1500670
Anhang anzeigen 1500671
Anhang anzeigen 1500672

Ich bin etwas weniger radikal vorgegangen wie @ :-) . Mein Umbau ist komplett rückbaubar, ohne Spuren. Das war mir wichtig, falls seitens Borniak doch noch was kommt.

Allerdings ist der UW-150 offensichtlich deutlich schwieriger zu regeln, wie der UW-70. Er schwankt immer noch so um ca. 8-10 Grad um die eingestellte Temperatur. Dies ist allerdings akzeptabel, nicht schön aber passt.

@, hast Du evtl eine Idee, wie das besser werden könnte?
Zum Vergrößern anklicken....
Hallo Robert,

ich möchte mir auch sowas bauen. Kannst du noch ein paar Details zeigen? Welche Teile hast du gekauft (evtl. mit Link)? Wie hast du verkabelt? Wie hast du den Temperatur Sensor in den Garraum geführt? Hält die Plastikbox bei Hitze?

Ich weiß viele Fragen :-) bin aber super interessiert. Schon mal vielen Dank für die Antworten.

Gruß, Deka

Ich kann Dir zwar nicht wirklich helfen, aber durch die Isolierung des Borniaks brauchst Du Dir um die Plastikbox keine Gedanken machen. Die Sonne hat mehr Einfluss auf die Temperatur der Plastikbox als der Borniak.

@deka

wie gadh schon gesagt hat, wird der Borniak nicht wirklich heiß.

Gekauft habe ich mir folgendes PID:

https://www.amazon.de/gp/product/B00JLATRNQ/ref=oh_aui_detailpage_o00_s00?ie=UTF8&psc=1

Das ist ein wirklich günstiges Komplettpaket. Zur Verkabelung. Einfach 230V Dauerstrom abzapfen und statt dem
Borniak Thermostat das SSR schalten lassen.

Bilder habe ich keine, bzw wenn Du mit Strom nicht wirklich umgehen kannst...hol Dir bitte Hilfe.

Das Ganze ist definitiv kein Hexenwerk, wenn man Grundkenntnisse mit "Strom" hat.

Zufrieden bin ich allerdings noch nicht. Ich werde mir jetzt dann doch mal den oben genannten Temperaturfühler holen.

Richtig.. ist kein hexenwerk... allerdings sollte man, wenn man keine Elektrik-Erfahrung hat, lieber jemanden da ran lassen der das gelernt hat - darum habe ich mich in meinem Thread wo ich den Aufbau beschreibe, auch entschieden nicht die exakte Verkabelung darzustellen.

Wer sich diese unkomplizierte Verkabelung nicht selbst erarbeiten kann sollte lieber gleich die Finger davon lassen zumal wir uns hier im 230V-Bereich bewegen.

@rObeRt bin gespannt ob das bei Dir noch nicht befriedigende Ergebnis am Fühler liegt. Bitte unbedingt hier berichten.

Ok dann schon mal danke für die Rückmeldung. @ hab in deinem Thread gesehen, dass die "Thermobox" des Borniak ja ganz einfach geschaltet ist, ist ja nur Leiter, Null-Leiter und Erde und auf dem Leiter sind Sicherung und Schalter dazwischen.

Wenn man sowas nicht jeden Tag macht muss man es sich halt sorgfältig herleiten und da wäre eine fertige Verkabelung zur Kontrolle ganz gut ... ich verstehe aber auch dass man das bei potentiell lebensgefährlichen Themen nicht postet. :prost:

Genau so sehe ich das auch... ich selber habe mir auch "Schützenhilfe" von einem Forumskollegen der beruflich mit Steuerungstechnik zu tun hat geholt und ihm Bilder geschickt und das getane "absegnen" lassen bevor ich Strom drauf gab. Safety first !

Heute habe ich mal wieder den Borniak genutzt. Leider schwankt die Temperatur immer noch so um die 20 Grad (+/-) 10 Grad.
Das positive bei der PID-Steuerung, es werden im UW150 locker 160 Grad erreicht :-)

Ich habe mir jetzt mal den Sensor von @ bestellt.

Hoffentlich wird's dann besser....

Bei 160 schaltete sich bei meinem UW-70 die Heizung ab (trotz Dauerstrom über die Steuerung) - die scheint also nochmal eine Schutzschaltung am Heizelemt zu haben. Man muss ihn dann abkühlen lassen und funktioniert hinterher wieder wie gewohnt (so war es jedenfalls bei mir).

Aber dauerhaft 130 habe ich schonmal über mehrere Stunden problemlos getestet.

In 14 Tagen kommt ungefähr der Sensor von dir, dann sehen wir weiter.....

Momentan sind der Borniak und ich keine Freunde, ich befürchte auch eine katastrophale Hitzeverteilung
innerhalb des Ofens. Werde ich mal messen und berichten.

Hitzeverteilung hatte ich bei mir mal auf 3 Ebenen mit dem WLAN-Thermo gemessen. Differenz lag, soweit ich mich erinnere, bei ca. 5 Grad zwischen niedrigster und höchster gemessener Temperatur. War jedenfalls so niedrig dass ich mir seither darüber keine Gedanken mehr gemacht habe.
