Der 3D-Drucker Thread

[Phantomias2006]

Ach ja, Loctite Schraubensicherung solltet ihr auch zuhause haben!

1x Ali-Drucker + Beheiztes Druckbett (Da es bezüglich Zoll probleme gibt würde ich das Beheizte Druckbett weglassen...) <link>
4x Z Wellenhalter <link>
4x Stellringe (inkl. Madenschrauben) <link>
10x Riemenspannfedern <link>
16x Madenschrauben M3 (Für die Zahnräder...)
8x M4x18 Schrauben
1x Loctite Schraubensicherung Mittelfest <link>



[DerZeitgeist]

Mal eine Frage an die Elektroniker unter uns:
Wenn ich meinen 3DP-100 mit Heizbett ausstatte, ist es in Ordnung wenn ich z.B. ein 20A Netzteil an die beiden Power in anschließe?



[philipp]

Denke schon, ist nur getrennt um das Heizbett mit einer anderen Spannung, zb 24V zu betreiben. Mein Heizbett mit 24V schalte ich aber über ein SSR welches am Heatbed Ausgang angeschlossen ist. Dafür ists auch in 32-3 Minuten auf 110C.
Komisch dass die Anschlüsse auf der anderen Seite sind und nicht neben den FETs. So muss der Strom durch jede Menge Leiterbahn.

EDIT: Schaltplan



[Sodala]

Sorry,
aber hier, wir zwar Ebay geöffnet,

4x Z Wellenhalter <link>

bekomme immer eine leere Seite



[DerZeitgeist]

Dann nimm DIE



[Phantomias2006]

Also,

die Wurmschrauben hab ich bekommen. Hab etwas längere genommen welche vorne eine Spitze haben. (M3x6mm) Die sollte eigentlich sehr gut passen. Ich werde am Abend Berichten.
Ach ja,

die Inbusschlüssel welche dabei sind könnt ihr auch gleich in die Tonne kloppen!

ALI Drucker:
1x Ali-Drucker + Beheiztes Druckbett (Da es bezüglich Zoll probleme gibt würde ich das Beheizte Druckbett weglassen...) <link>

Tuning/Ersatz Teile:
4x Z Wellenhalter <link>
4x Stellringe (inkl. Madenschrauben) <link>
10x Riemenspannfedern <link>
16x Madenschrauben M3x6 (Für die Zahnräder...)
8x M4x18 Schrauben oder 8x M5x20 Schrauben (Hab keine mit 18mm bekommen...)

Werkzeug:
1x Loctite Schraubensicherung Mittelfest <link>
1x Inbusschlüssel 1.5mm
1x Inbusschlüssel 3mm
1x Inbusschlüssel (weiß noch nicht welchen )



[DerZeitgeist]

Was würde ich so gerne mit dir basteln....



[DerZeitgeist]

Die Hoffnung stirbt zuletzt



[tfresh]

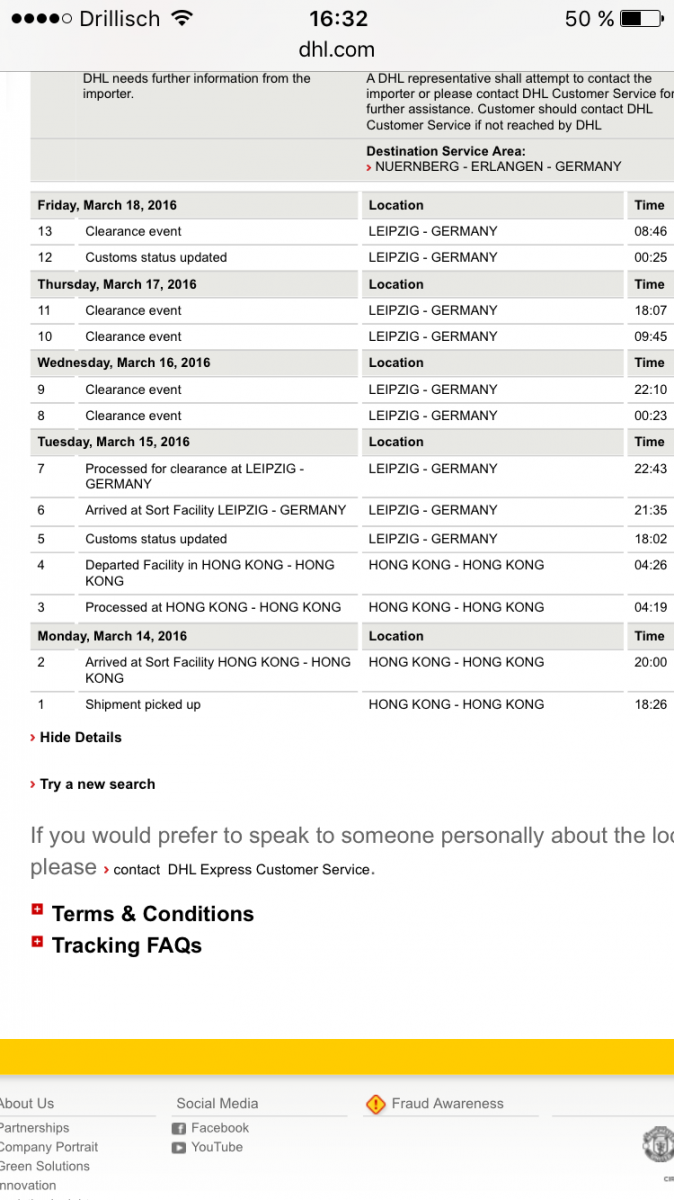

Ich hab die Hoffnung bald aufgegeben ein tägliches hin und her und schon 2 mal stand da das der Zoll die Ware freigegeben hat. Aber scheinbar doch nicht ....



[Phantomias2006]

Schreibt noch 12x m4 Wurmschrauben auf die Liste



[Phantomias2006]

Update:

ALI Drucker:
1x Ali-Drucker + Beheiztes Druckbett (Da es bezüglich Zoll probleme gibt würde ich das Beheizte Druckbett weglassen...) <link>

Tuning/Ersatz Teile:
4x Z Wellenhalter <link>
4x Stellringe (inkl. Madenschrauben) <link>
10x Riemenspannfedern <link>
16x Madenschrauben M3x6 (Für die Zahnräder...)
12x Madenschraube M4 (Für die Wellen/Stepper Verbinder)
6x Beilagscheibe M2 (Für die Endschalter)
8x M4x18 Schrauben oder 8x M5x20 Schrauben (Hab keine mit 18mm bekommen...)

Werkzeug:
1x Loctite Schraubensicherung Mittelfest <link>
1x Inbusschlüssel 1.5mm
1x Inbusschlüssel 3mm
1x Inbusschlüssel (weiß noch nicht welchen )
1x 2.5mm Bohrer
1x M3 Gewindeschneider



[DerZeitgeist]

Bei mir schaut es so aus als ob er wenn nichts dazwischen kommt am Dienstag hier aufschlägt. Wird dann wohl eine Nachtschicht



[philipp]

Wenn beim Zoll die Anleitung verlangt wird, am Besten den Thread zeigen, das sind nur Einzelteile und hier ist die Anleitung.

Aber ein Inbussatz und die kleine Werkstatt ist bei 3D Druckern nie verkehrt



[codo55]

Ich drück euch die Daumen dass ihr eure Ali's schnell bekommt
Ich hab mich an nen Eigenbau gewagt und warte auf die Teile von aliexpress.



[Phantomias2006]

Bei mir schaut es so aus als ob er wenn nichts dazwischen kommt am Dienstag hier aufschlägt. Wird dann wohl eine Nachtschicht

Freut mich für dich

Ich kann mir aber kaum vorstellen dass du das in eine Nacht fertig bekommst

XYZ sind jetzt Fertig... Muss jetzt dann das Druckbett machen.
Dann hab kch 2Abende gebraucht nur für die Mechanik...



[Phantomias2006]

Update:

ALI Drucker:
1x Ali-Drucker + Beheiztes Druckbett (Da es bezüglich Zoll probleme gibt würde ich das Beheizte Druckbett weglassen...) <link>

Tuning/Ersatz Teile:
4x Z Wellenhalter <link>
4x Stellringe (inkl. Madenschrauben) <link>
10x Riemenspannfedern <link>
16x Madenschrauben M3x6 (Für die Zahnräder...)
12x Madenschraube M4 (Für die Wellen/Stepper Verbinder)
6x Beilagscheibe M2 (Für die Endschalter)
8x M4x18 Schrauben oder 8x M5x20 Schrauben (Hab keine mit 18mm bekommen...)

Werkzeug:
1x Loctite Schraubensicherung Mittelfest <link>
1x Inbusschlüssel 1.5mm
1x Inbusschlüssel 3mm
1x Inbusschlüssel (weiß noch nicht welchen )
1x 2.5mm Bohrer
1x M3 Gewindeschneider
Schleifpapier
1x Bremsenreiniger



[DerZeitgeist]

Bei sowas leiste ich Übermenschliches



[Phantomias2006]

Statusbericht:

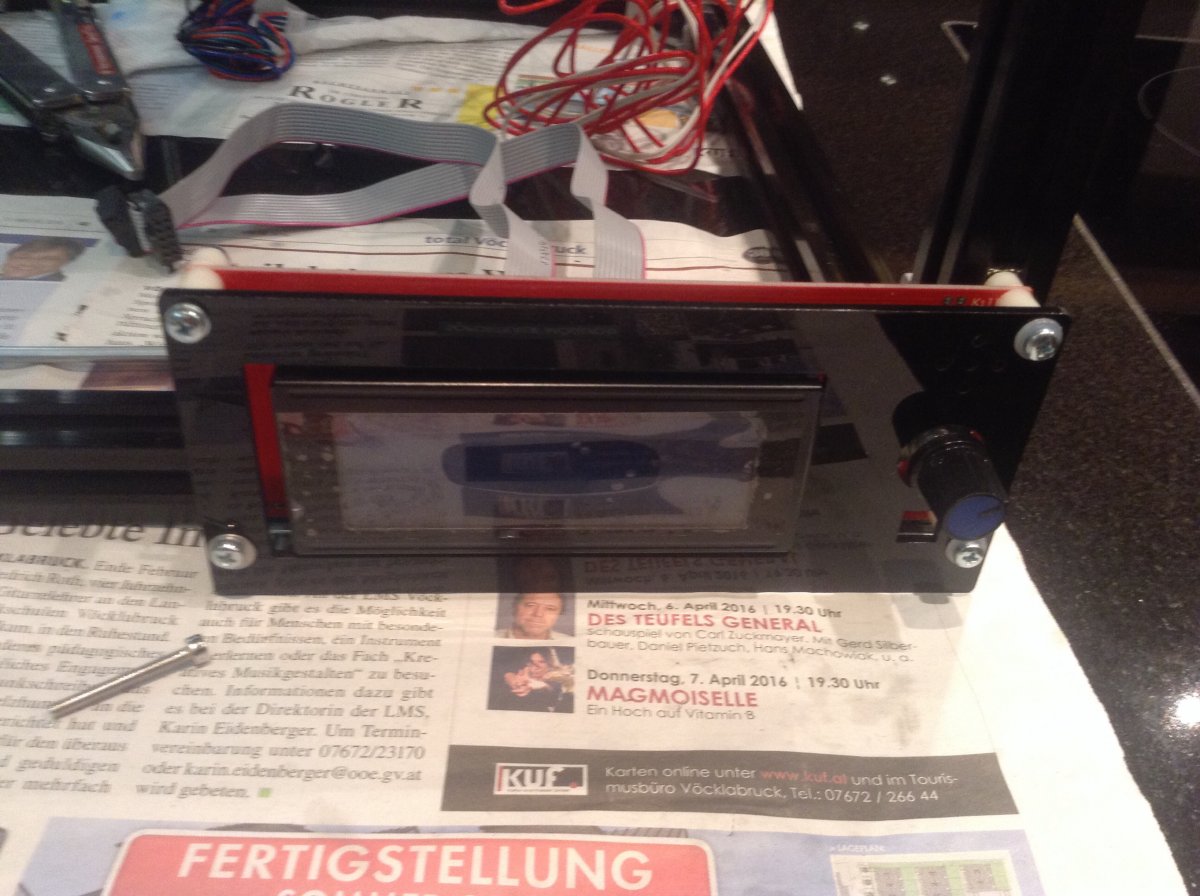

Die Mechanik sollte jetzt fertig sein. Morgen gehts an de Elektronik. So wie das Display befestigt werden soll könnte ich kotzen... (Ich glaub auch dass das Display nicht lange lebt wenn es nach Anleitung verbaut wird!) Ich hab das jetzt etwas anders gelöst. Dafür musste ich aber ein paar Teile verwenden für den Boden. Muss ich halt wieder was nachkaufen.

Die Ardruino und Ramp Boards sind sowas von schlecht gelötet. Da kann ich Morgen mal meine Heißluftstation anwerfen und die Stiftleisten richten. Ich werd euch aber vorher mal ein paar Bilder machen.



[DerZeitgeist]

Bisher schaut's gut aus.

Ich werde bei mir das Display nach oben verlegen! Wie ist denn der Blickwinkel vom Display? Überhaupt werde ich den Drucker auf eine Platte montieren damit ich die/das Netzteil und die Steuerung befestigen kann. Der Stabilität sollte das auch nicht entgegen wirken...



[timsen]

Anhang anzeigen 1197439

...selbst die Zeitung schreibt was bei Dir los ist....
