Der 3D-Drucker Thread

Dieses Thema im Forum "WLANThermo" wurde erstellt von DerZeitgeist, 29. Februar 2016.

  1. DerZeitgeist

    DerZeitgeist Bundesgrillminister

    Hier kann alles zu 3D-Druckern geopster werden!

    Werde hier nach und nach Einstellungen zu Druckern, Slicern und Druckstücken einpflegen...

    Weiterhin möchte ich auf unsere GSV-3D-DRUCKER WhatsApp-Gruppe hinweisen. Einfach PN an mich dann lade ich euch ein.

    Meine neuste Errungenschaft
    Der MKC

    Bauraum beträgt 210x210x210mm, verbaut ist ein E3D-V6-Light, und das alte Heizbett vom Ali (hier muss noch die Aluplatte getauscht werden...)
















    Hier die Ergebnisse der ersten 2 Testdrucke mit 70mm/s






















    Mittlerweile habe ich noch einen MKC aber in 300x300x350mm mit einem E3D-V6....

    Tuning, Zubehör und Einstellungen für den 3DP-100 von Pollin:

    WhatsApp Image 2016-11-29 at 13.01.20.jpeg






    Drucker Daycom 3DP-100 von Pollin.de
    Tuning (für bessere Haltbarkeit und gegen das Quitschen):
    M5 Unterlegscheiben ca. 10 Stück
    2x Umlaufzahnrad gelagert
    16 Stück Kugellager für H-Steg
    4 Stück Kugellager mit Bund für H-Steg

    Aufbau am H-Steg ist folgender, Unterlegscheibe, 2x Kugellager, 1x Kugellager mit Bund

    WhatsApp Image 2016-11-29 at 13.02.50.jpeg



    Aufbau Umlaufzahnräder, hier werdet ihr feststellen das die neuen Teile keine Madenschraube zur Befestigung haben. Ihr könnt hier pro Seite 3x Kugellager (am besten die alten vom H-Steg) plus eine oder zwei Unterlegscheiben M5 nehmen. Danke für diese Idee @Schoko

    WhatsApp Image 2016-11-29 at 06.36.55.jpeg



    So hatte ich das gelöst...

    WhatsApp Image 2016-11-29 at 13.03.08.jpeg





    Zubehör:
    Dauerdruckplatte von BuildTak hierauf klebt PLA wie "Kacke am Kinderschuh"
    Hier die Maße für das große Druckbett 195x165mm, anbei ein Bild für die Größe der Heizmatte

    Cura Profil welches ich nutze im Anhang "Daycom Profil.zip"
    Habe auch mal ein Timelaps vom Mini-Gehäuse als zip angehängt (Unterteil 3,75h, Oberteil 2,5h).
    Die Datei "3DP-100.zip" ist die von mir geänderte Firmware mit Heizbett, es liegt eine Readme bei.
    Angeschlossen habe ich alles wie auf dem folgenden Bild







    Die Datei Pollin Printer Firmware ist die Original Marlin vom 3DP-100 für den Fall das sich mal einer die FW im Drucker zerschossen hat

    Einstellungen für den CL-260 (Ali):

    Drucker CL-260 Ultimaker Clone von Aliexpress
    Cura Profil von mir im Anhang "Ali CL-260.zip"
    Zum Tuning schreibe ich hier nichts, da es ganz einfach den Rahmen sprengen würde!
    Es muss einfach zu viel gemacht werden damit sich der Drucker lohnt.
    Bei mir ist nur noch der Rahmen und die Elektronik übrig geblieben!
    Hier ein Bild







    Für beide Drucker verwende ich zum fernsteuern Octoprint in der Neusten Version auf je einem Raspberry Pi 3 mit einem selbst gedrucken Gehäuse von Thingverse.

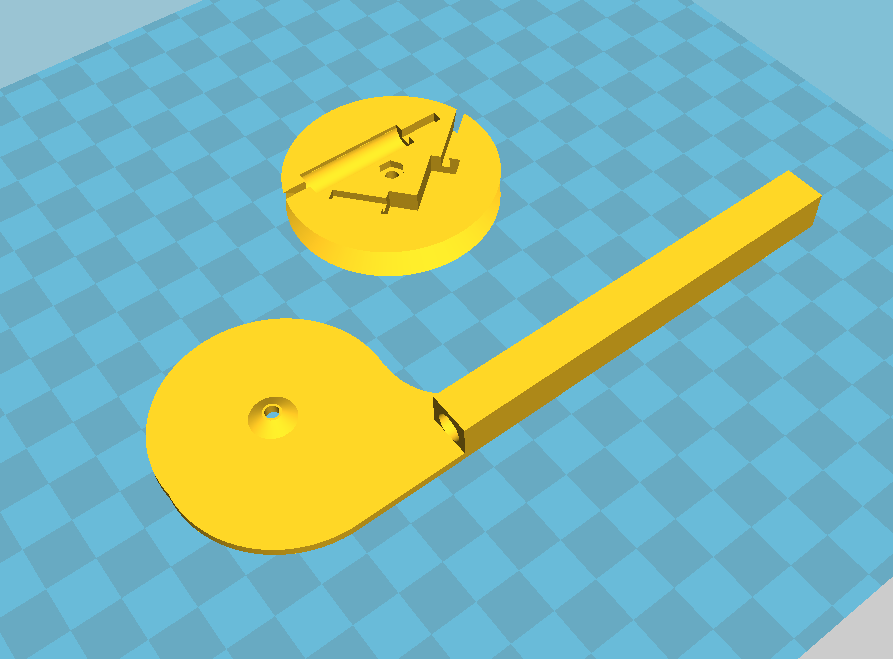

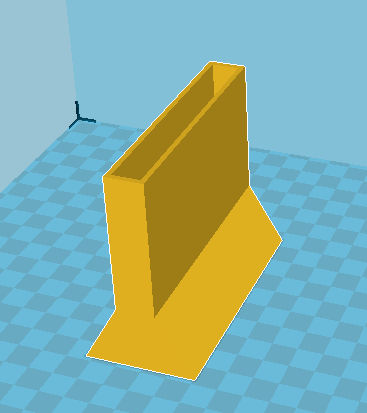

    Fühlerhalter

    Beschreibung siehe HIER
    Ansprechpartner für den Druck der Halter sind bisher @Pollux321 @Knudo77 @Pellet Griller
    Hier nur die Bilder

















    Anhänge:

    Falkon, Maloriak, Pollux321 und 2 anderen gefällt das.
  2. tfresh

    tfresh Veganer

    Ich hab mir gestern auch den ulti clone von ali bestellt da ich das Angebot und die Rezensionen so gut fand. Hab mir allerdings auch gleich neue Lager bestellt. Auch zu finden in dem Forum.

    Mfg Tobi

  3. Pollux321

    Pollux321 Schlachthofbesitzer

    Sauber Zeiti :D ich liebe es, wenn Leute mitdenken. :p:p
    :prost:

    Freue mich schon auf eine rege beteiligung, die dinger werden ja auch immer beliebter und bei der Fülle an Geräten auf dem Markt, vor allem auch welchen die man auf dem ersten Blick nicht sofort findet, ist es sehr sinnvoll die Infos und Erfahrungen zu sammeln.
    Ich bin übrigens dafür das wir den DIY UM2 Clon auf den namen Ali taufen, damit es etwas kürzes und eindeutiger wird.
    @DerZeitgeist stellst du die Taufurkunde aus? :grin:

    Crow gefällt das.
  4. Crow

    Crow Grillkönig

  5. codo55

    codo55 Veganer

    Das ist sowas von schlimm mit euch :bdsm:
    Erst der Mono.....dann das WlanThermo und jetzt auch noch 3D Drucker.......:bat:

    Und alles hat den "haben muss" Faktor :v:
    Furchtbar hier:muhahaha:

    leckermacher und Pollux321 gefällt das.
  6. Pollux321

    Pollux321 Schlachthofbesitzer

    By the Way hier nochmal die beiden Links zu dem Durcken und dem Heizbett.
    http://de.aliexpress.com/item/large...8291.html?isOrigTitle=true&isOrig=true#extend

    http://de.aliexpress.com/item/CL-26...82237.html?spm=2114.10010108.100007.11.r9l7cS

    ist übrigens der selbe Händler und als kleiner Tip wenn ihr den bestellt, dann sagt ihm er soll 40€ für den Versand angeben und diese vom Preis abziehen. Es ist nämlich vorgekommen das der Zoll mal eben 80€ als Versandkosten ansetzt, weil die sich nicht vorstellen könne das es umsonst ist.

    codo55 gefällt das.
  7. Pollux321

    Pollux321 Schlachthofbesitzer

    Ja manch andere sucht ist günstiger und zeitsparender, macht aber viel weniger Spaß :gs-rulez:

    codo55 gefällt das.
  8. codo55

    codo55 Veganer

    Da hast du wohl recht :prost:

  9. OP
    DerZeitgeist

    DerZeitgeist Bundesgrillminister

    @Crow so mache ich das ich Taufe den verlinkten Drucker auf "Ali" ;-)
    Wenn man zur Verkäuferin nett ist stellt Sie sogar eine Rechnung auf 40$ Versand und 100$ Warenwert aus ;-)

    Pollux321 gefällt das.
  10. tfresh

    tfresh Veganer

    @DerZeitgeist weißt du ob das filament von dasfilament.de was taugt? ;)
    Oder hast du evtl bessere filament Quellen für den Einstieg ?

    Mfg Tobi

  11. ske1406

    ske1406 Grillkönig 5+ Jahre im GSV

    Und ich dachte in diesem Forum hab ich Ruhe vor dem Gelumpe .....:confused::eek:

    Na ja, da ich beruflich täglich 8-12 Stunden mit den Geräten verbringe werd ich hier wohl öfter mal vorbeischauen..

    Lg Thomas

    Pollux321 und DerZeitgeist gefällt das.
  12. Crow

    Crow Grillkönig

    Hast du Sie darum gebeten oder ist Sie deswegen auf dich zugekommen?

  13. Pellet Griller

    Pellet Griller Grillkönig

    Sowas würde mir auch gefallen




  14. BBQ-Bretten

    BBQ-Bretten Dauergriller


    Das Teil kostet jetzt aber nicht wirklich 250€ mit Allem drum und dran oder??? :)

  15. OP
    DerZeitgeist

    DerZeitgeist Bundesgrillminister

    Ne ich habe höflich gefragt.

    Bin bisher mit dem PLA von Daycom (Pollin) superzufrieden!

  16. OP
    DerZeitgeist

    DerZeitgeist Bundesgrillminister

    274 mit allem

    BBQ-Bretten gefällt das.
  17. BeerBQ

    BeerBQ Bundesgrillminister

    Haha, ich auch :-)
    Allerdings Metall (SLM und EBM). Aber wir haben für schnelle Designstudien auch einen Makerbot.
    Auf dem habe ich mir schon einige Spielereien gedruckt :sun:

  18. Pollux321

    Pollux321 Schlachthofbesitzer

    Da kommen aber noch Zoll und Einfuhrgedöns drauf, das sind dann nochmal 68€.
    Aber nicht wenn der Warenwert nur 100€ ist.

  19. Pollux321

    Pollux321 Schlachthofbesitzer

    Die sollen gut sein.

  20. tfresh

    tfresh Veganer

    Danke,;)
    Ich denk ich werde die auch mal probieren
