Eigenbau Gasgrill



Das sind übrigens die Schweißnähte und nicht entgratete Bohrungen des Original Gasverteilerrohrs....

Toller Baubericht, maximale Qualität kommt nicht von Ungefähr. Erinnert mich an die Berichte von Ron @Suuluu .

Eines der schönsten Gasgrillprojekt das ich je gesehen habe…
ich hätte mich bei dem sehr hohen Wert des Grills für zwei linear angeordnete Brenner von Dirk Werner entschieden, aber sonst ganz ganz großes Kino.

Ein schönes Gerät hast du dir da zurechtgebrutzelt.
Klasse Leistung

AHU

8-)

Bei den Schrauben hätte ich aber Linsenkopf oder Senkschrauben verwendet. Ne Rotisserie nach zu rüsten wird auch nicht ganz einfach.
Das waren aber auch schon die einzigen beiden Punkte die mir so einfallen. Geiler Grill und der wird halten!

isleman schrieb:
Bei den Schrauben hätte ich aber Linsenkopf oder Senkschrauben verwendet. Ne Rotisserie nach zu rüsten wird auch nicht ganz einfach.
Das waren aber auch schon die einzigen beiden Punkte die mir so einfallen. Geiler Grill und der wird halten!
Zum Vergrößern anklicken....
Moin,

Für Senkschrauben wäre das 2er Blech zu dünn. Linsenkopf hab ich überlegt. Aber ich fand den Gedanken schön für den Grill nahezu nur eine Schraubenart/Größe/Länge zu nutzen. Und da diese auch Funktionen haben (z.B. Brennerabdeckblechauflage und Grillrostauflage) und ich diesen Industriellen Look gut fände passt das so. Daher auch alles sichtbar, keine verdecken Kanten, Scharniere aufliegend.

Aber der Einwand ist natürlich verständlich und mit Linsenkopf hätte das auch gut ausgesehen. Vielleicht nach 5 Jahren wenn ich mal alles abbauen und bei uns Glasperlenstrahlen lasse.😁

Heute war der Strahler krank, daher hoffen wir Mal dass der Grill nächste Woche fertig wird und nach Hause kommt.

Das macht es wieder sympathischer. Hab früher Stahlbauten konstruiert und die Monteure von meinen Baustellen waren immer ganz glücklich wenn Sie nur wenige verschiedene Schraubengrößen hatten. Auch verständlich wenn man auf 50-60m ins Kesselhaus muss und der Aufzug noch nicht in Betrieb ist.
Was ist das für eine Edelstahl 4301 oder 4571?

isleman schrieb:
Das macht es wieder sympathischer. Hab früher Stahlbauten konstruiert und die Monteure von meinen Baustellen waren immer ganz glücklich wenn Sie nur wenige verschiedene Schraubengrößen hatten. Auch verständlich wenn man auf 50-60m ins Kesselhaus muss und der Aufzug noch nicht in Betrieb ist.
Was ist das für eine Edelstahl 4301 oder 4571?
Zum Vergrößern anklicken....
Der Grill besteht bis auf wenige Teile wie Griffstange und Türknauf aus 1.4301.

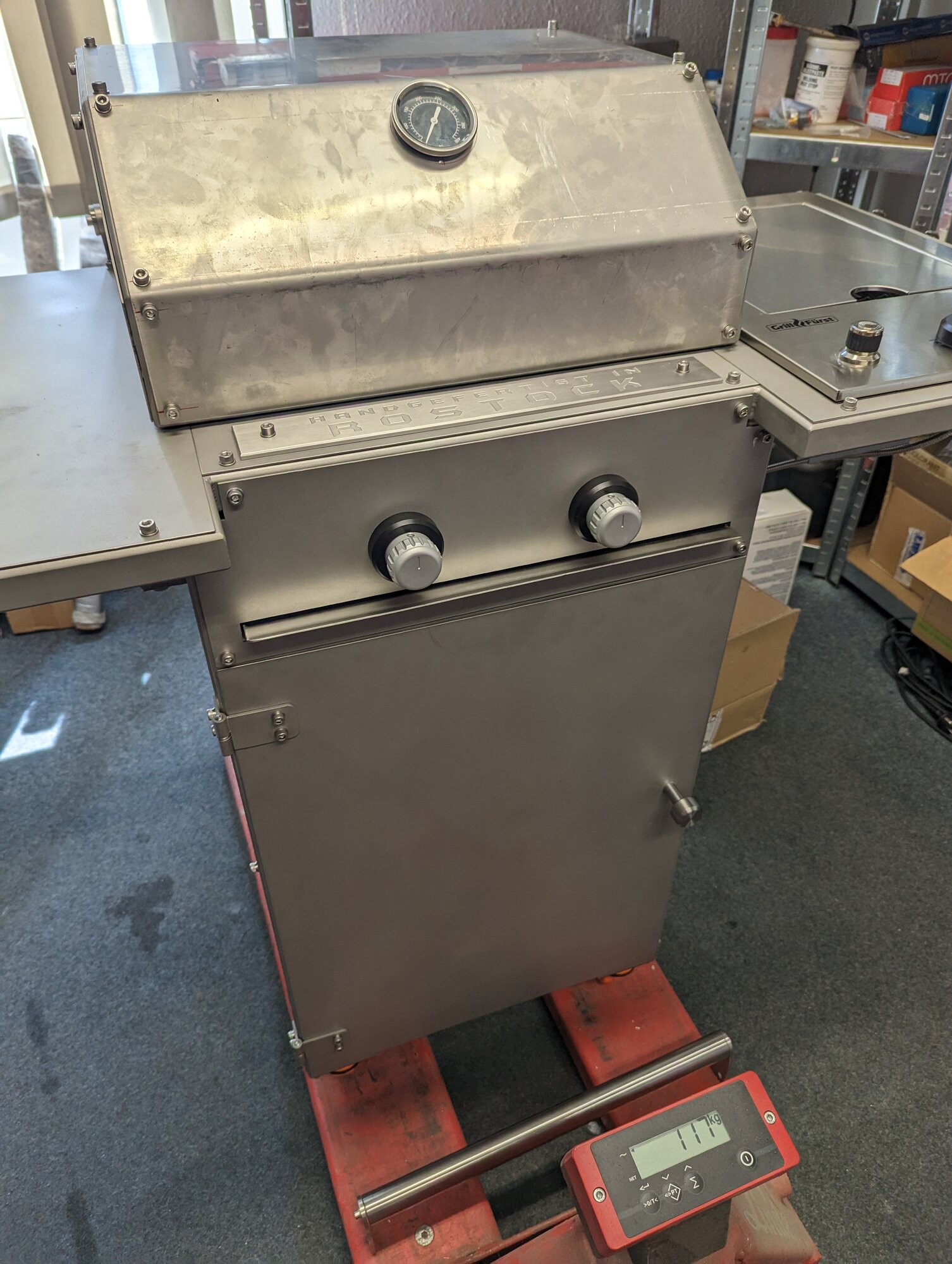

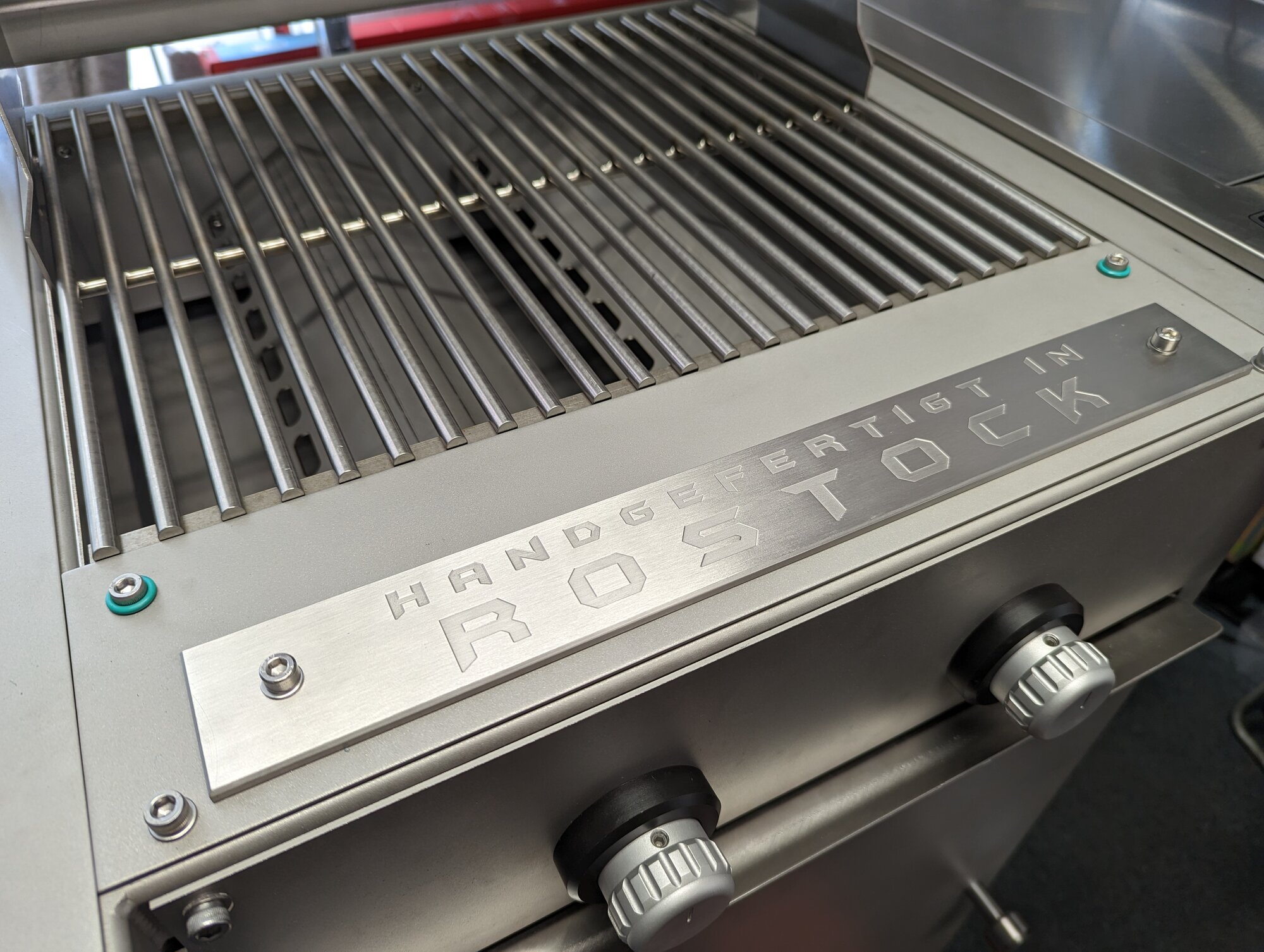

Soo heute ging es für den Grill nach Hause.






Details:














Zünden tut alles Problemlos.
Allerdings gefällt mir das.Flammenbild noch nicht so Recht. Daher habe ich mir noch einmal universelle Brennerrohre bestellt bei denen ich die Luftzufuhr beeinflussen kann zum probieren.

Siehe Bilder: Dort schlagen bei Volllast stellenweise gelbe Flammen durch.

Weiß einer wozu die Gewindebohrung mittig oben im Rohr ist?

Das Originalrohr hatte auch eine Gewindebohrung mit eingeschraubter Schraube drinnen, allerdings vorne am Einlass.


Heute Abend erster kurzer Grillversuch. War soweit alles i.O. aber auch keiner Herausforderung. Der Infarotbrenner funktioniert super.


Im Anschluss habe ich die heute gekommenen Universellen Brenner im Vergleich ausprobiert. Qualität ist in Ordnung.

Tatsächlich lag es nur an einem Hauch mehr Sauerstoff.


Links Original, Rechts Universal


Morgen Mittag geht's weiter. Schönes We.

EneR schrieb:
Weiß einer wozu die Gewindebohrung mittig oben im Rohr ist?
Zum Vergrößern anklicken....
Ich gehe stark von aus das es für das so genannte "crossover-rohr " gedacht ist.
In dem Bereich strömt dann immer etwas mehr Gas raus.
Bei deinem Universal Brenner ist das ein bisschen anders gelöst. Da hast du einfach größere Löcher im hinteren Teil
