Flammenbild Weber Spirit

[Smart Griller]

Hallo!
Ich hab ja einenWeber Spirit 300.
Letztens habe ich ihn geputzt und komplett auseinander gelegt.
Nach dem Putzen ist mir aufgefallen dass der Mittlere Brenner viel größere Flammen hat als der Linke und Rechte.
Der Linke und Rechte Brenner haben hinten einen Loch und versorgen damit die Querstange an der Rückseite.

Auf den Bildern sieht man das der mittlere Brenner größere Flammen macht als die äußeren obwohl alle 3 Brenner gleich stark aufgedreht wurden.


Ist das normal oder hab ich etwas falsch zusammen gebaut?

Danke!

beste Grüße Smart



[RolandB]

Falsch zusammenbauen geht eigentlich nicht, weil der Brennertrakt ja vormontiert ist. Was sagt Deine Händler als Du ihm die Bilder vorgelegt hast?



[Pentaxian]

zuwenig Sauerstoff.

Schau mal ob am Brenner oder an den "Fliegengittern" was verstopft/verdreckt ist.
Ich weiß jetzt nicht wie es beim Spirit genau aussieht. Aber oft wir die Zuluft durch eine verdrehbare Hülse geregelt. Vielleicht hast Du die beim Ein-/Ausbau versehentlich verdreht und der Spalt für die Zuluft ist jetzt zu klein.Vergleich einfach mal Brenner aussen und Brenner Mitte.

Edit:
so ähnlich könnte es aussehen. Der Schlitz/Spalt über dem Gitter ist gemeint. Der muß die richtige Größe haben
http://www.grillsportverein.de/forum/threads/napoleon-t495-gelbe-flammen.210514/#post-1857540



[Smart Griller]

Hallo!
Nein, ist alles sauber, verdreht ist eigentlich auch nichts.
Wie gesagt der Linke und Rechte brenner sind hinten offen und miteinander verbunden, das hat der Mittlere Brenner nicht.
Hab mir gedacht irgend jemand im Forum wird das ding auch schon mal zerlegt haben und wissen ob das so aussieht, bzw. ob der Mittlere Brenner der stärkere ist!

Danke für alle Beiträge!



[Pentaxian]

die Brenner sollten alle gleich stark sein.
Bei Dir ist der mittlere leider nicht "stärker" sondern schwächer, weil das Gas unvollständig verbrannt wird.
Entweder ist Dreck im Brenner oder das Verhältnis Gas/Luft stimmt nicht.

Ich frage mich ob es an der Düse liegen kann. Was passiert wenn die verstopft ist? Eigentlich müsste dann ja ein Luftüberschuss sein, aber vielleicht reicht ja dann die Strömungsgeschwindigkeit nicht aus um genügend Luft am Venturi "mitzureissen"??

Ich würde die Bilder mal den Händler schicken oder dem Service von Weber



[Smart Griller]

die Brenner sollten alle gleich stark sein.
Bei Dir ist der mittlere leider nicht "stärker" sondern schwächer, weil das Gas unvollständig verbrannt wird.
Entweder ist Dreck im Brenner oder das Verhältnis Gas/Luft stimmt nicht.

Ich frage mich ob es an der Düse liegen kann. Was passiert wenn die verstopft ist? Eigentlich müsste dann ja ein Luftüberschuss sein, aber vielleicht reicht ja dann die Strömungsgeschwindigkeit nicht aus um genügend Luft am Venturi "mitzureissen"??

Ich würde die Bilder mal den Händler schicken oder dem Service von Weber

Wenn ich dich jetzt richtig verstanden habe, das Gas wird unvollständig verbrannt und deswegen sehe ich jetzt überhaupt gelbe Flammen? Ich sollte die eigentlich gar nicht sehen sondern nur die Blauen?

Zumindest die "Röhren"/Brenner habe ich beim Putzen alle durchgesehen und durchgeblasen, die sind sauber.



[Pentaxian]

genau. Dein mittlerer Brenner arbeiten nicht richtig. Die Flammen sollen im wesentlich blau sein, gelbe Spitzen sind ok. Die gelben hohen Flammen auf Deinem Bild sind übelst.
Ich finde die RTFM Sprüche ja immer blöde. Aber: RTFM!

Und kontrolliere einfach nochmal ob der gelb markierte Schlitz die richtige Größe hat bzw. der letzte Satz könnte bei Dir auch zutreffen. Auf den Bilder sieht es so aus als wären die gelben Flammen nur hinten, nicht aber vorne am Brenner.

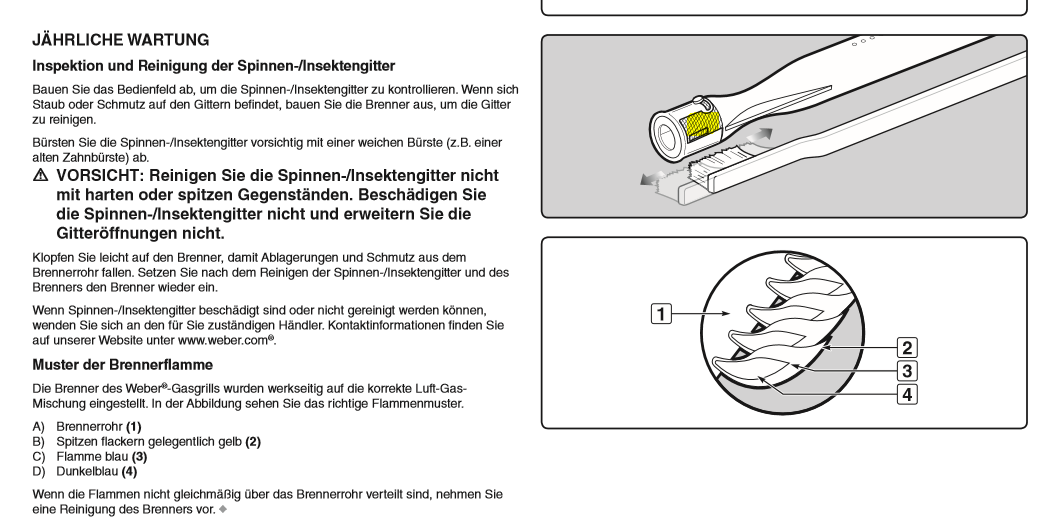

Aus dem Handbuch des E-320:



[Smart Griller]

genau. Dein mittlerer Brenner arbeiten nicht richtig. Die Flammen sollen im wesentlich blau sein, gelbe Spitzen sind ok. Die gelben hohen Flammen auf Deinem Bild sind übelst.
Ich finde die RTFM Sprüche ja immer blöde. Aber: RTFM!

Und kontrolliere einfach nochmal ob der gelb markierte Schlitz die richtige Größe hat bzw. der letzte Satz könnte bei Dir auch zutreffen. Auf den Bilder sieht es so aus als wären die gelben Flammen nur hinten, nicht aber vorne am Brenner.

Aus dem Handbuch des E-320:


Anhang anzeigen 1129180

Ich hab ja nach dem Handbuch gereinigt, der Brenner ist ja nicht fest Verbunden mit dem "Gasauslass" daher hat er spiel und man kann ihn etwas nach vorne und hinten verschieben.
Ich war der Meinung da muss eine Flamme sein, evtl. wenn ich den Brenner jetzt etwas nach hinten schiebe und dann Festschraube, evtl. löst sich das Problem ja dann.

Vielen Dank, bringt mich auf jeden Fall auf die richtige Spur!



[Pentaxian]

Ne, am Gasauslass (ich denke Du meinst die Düse) darf keine Flamme sein. Ja schiebt den Brenner mal weiter von der Düsen weg. Vielleicht wird dann die passende Menge Luft angesaugt/zugemischt



[Bunsch]

Hallo. Ich habe das selbe Problem, gibt's dafür schon Lösungsansätze ?



[mrmercury]

Ich leider auch, hab nen Video in den Thread geposted -> Spirit E-320 GBS Original oder Spirit E-330 Premium GBS. Habe ueber die SuFu auch nen anderen Beitrag gefunden wo es hiess man muss die Venturiduesen verstellen und das dies mit wenig Kraftaufwand auch bei den genieteten Schrauben moeglich waere. Bei mir gings definitiv nicht, habe die Dinger nicht mal nen Millimeter bewegt bekommen.
