Grillplatz "Klosterruine"

B

Blitzer

Militanter Veganer
5+ Jahre im GSV
Moin Moin!

Ich bin schon seit geraumer Zeit stiller Teilhaber im Forum und ganz begeistert über die genialen Eigenbauten, die es hier zu finden gibt. Nachdem wir nun im letzten Jahr unseren Neubau bezogen haben und der Garten jetzt auch mal nach Garten aussieht (ich war sehr fleißig in diesem "Sommer"), bin ich nun dabei mir etwas für das nächste Jahr zur überlegen.
Anbei findet Ihr meine grobe Planung/Vorstellung :hmmmm:. Natürlich haben sich auch schon diverse Fragen ergeben.












Ist das Mauertechnisch so zu realisieren? Ich möchte das Ganze mit Ziegelsteinen errichten.
Die Wände sollen "doppelreihig" sein, ebenso der große Bogen. Die Preisfrage ist, hält das?? :confused:

Eine Überdachung schwebt mir auch vor. Entweder ein Pavillon, dessen Stützen an den Außenmauern hochgehen. Oder, hier wieder die Frage ob das überhaupt geht, am liebsten die Balken auf die Ecken des Baus hochziehen.

Als Geräte sind vorgesehen:

HBO le Ronde V 200.3 und als Grill Thüros II Grilleinsatz

Für Fragen, Anregungen, HILFE, und Kritik bin ich sehr dankbar. :whip::pray:

LG


Anhänge

  • IMG_1969.JPG
    324,2 KB · Aufrufe: 2.500
  • IMG_1970.JPG
    258,1 KB · Aufrufe: 2.479
  • IMG_1971.JPG
    191,6 KB · Aufrufe: 2.463
Der Plan sieht schon mal sehr gut aus. Ich schau mir das auf jeden Fall weiter an !

Gruß Rüdiger

Klar hält das mit Ziegelsteinen, auch der Bogen . Wird sicher toll da bleib ich dabei. Gruß Flammengrillet

Stimmt, der Sommer ist noch lange, also Los:domina::bilder:

Dein Plan sieht interessant aus. Da setze ich mich doch glatt dazu.
Hast Du ein Dach in irgendeiner Form angedacht, oder bleibt die Küche offen?

BTW: Macht Euch doch das Leben nicht so schwer. Ich habe nun schon oft Handy-Fotos von Sketchup-Zeichnungen gesehen, dabei könnt Ihr direkt aus Sketchup Bilder erstellen.

Datei -> Exportieren -> 2D-Grafik


Anhänge

  • ExportJPEG.jpg
    61,9 KB · Aufrufe: 2.331
siegfried remc schrieb:
Also werde ich mal als erster eine Bank ein Rämchen(Kiste Bier) und natürlich knapperzeug hinstellen wird bestimmt was größeres
Zum Vergrößern anklicken....
Oh, danke. Hatte keine Bank griffbereit und der Boden war schon recht kühl.

:hmmmm:
Oder als starken Kontrast ein modernes Stahl/Glasdach...

Das alte Gemäuer schreit ja direkt nach einem Dachstuhl mit Bieberschwanz. Beobachte mal die Kleinanzeigen nach gebrauchten Schindeln und Scheunen/Hütten die abgerissen werden.

wow...bin ganz geplättet von der viele Resonanz.
Vielen lieben Dank für die guten Tipps!! :-D

Das mit den Handyfotos war eigentlich nur für mich, um das Ganze mitzunehmen. War dann ein spontaner Einfall das hier zu veröffentlichen :flash:.
Bzgl. des Daches habe ich auch schon an alten Baustoffen gedacht, aber es muss tatsächlich ein Stillbruch her. Tendiere zu sauberen (neuen) Holzbalken und lichtdurchlässigem
Dach. Es handelt sich ja um ein Neubaugrundstück und etwas nur in alt, würde deplatziert wirken. Ich werde bei Gelegenheit mal Fotos von den Örtlichkeiten reinstellen.

Momentan stehe ich aber vor ganz anderen Problemen, dem Bauamt (Frau). :bdsm:
Es sollte ursprünglich ja nur was Kleines werden.

LG

...das nenn ich mal ein Vorhaben :respekt::respekt:und schwupp´s bin ich auf der Bank

Blitzer schrieb:
Momentan stehe ich aber vor ganz anderen Problemen, dem Bauamt (Frau). :bdsm:
Es sollte ursprünglich ja nur was Kleines werden.
Zum Vergrößern anklicken....
...es soll ja tatsächlich Regionen geben da hilft Bestechung bei Problemen auf´m Amt:camouflage::pfeif::pfeif:

Ich bin auch gern mit dabei, habt ihr noch ein Plätzchen?

Da haste dir auf jeden Fall was vorgenommen........dann mal maximalen Erfolg, ich bleibe dran

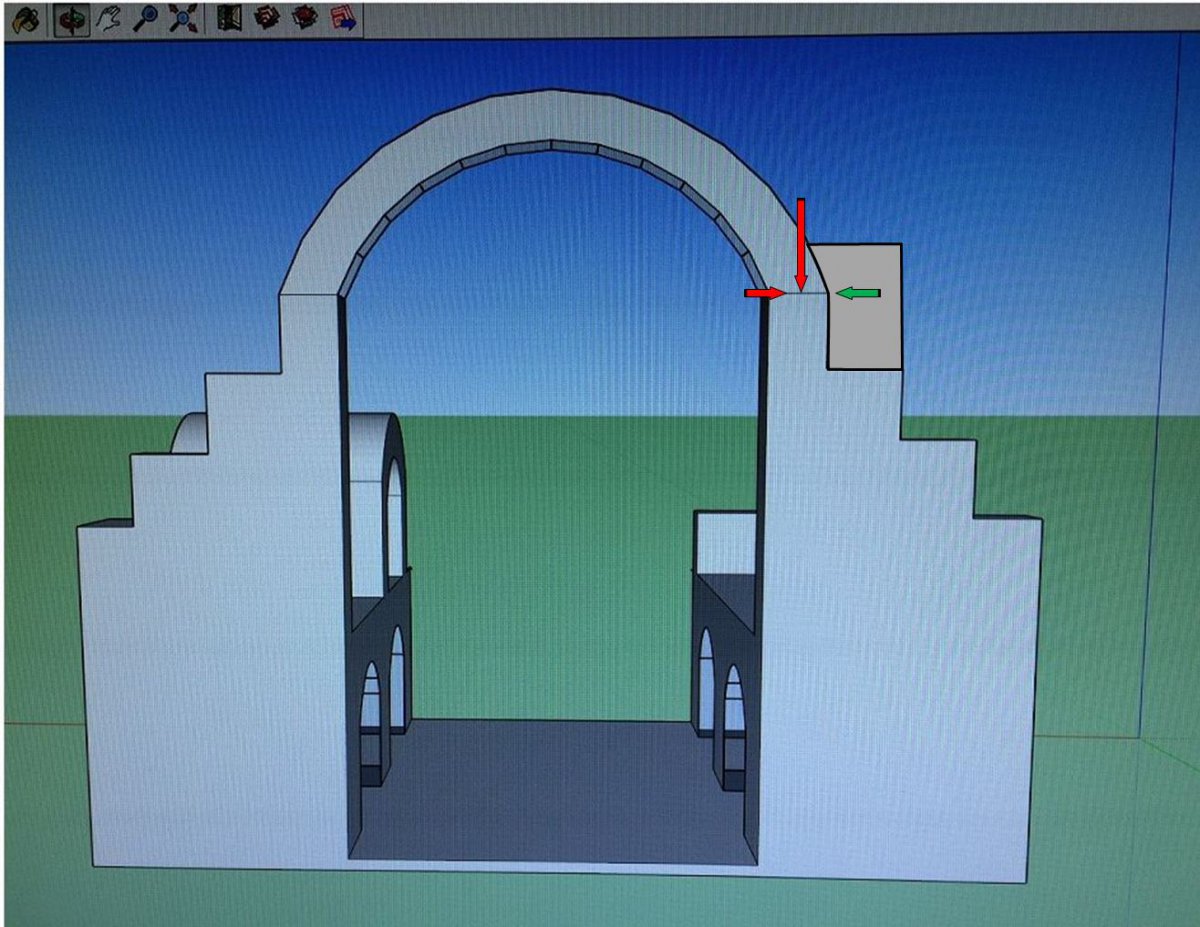

Wenn der Torbogen als Segmentbogen ausgeführt werden soll, solltest du besser einen Widerlager für die horizontalen Kräfte vorsehen


oder den Torbogen als Rundbogen ausführen.



Dabei fallen dann nur vertikale Kräfte an die vom Mauerwerk aufgenommer werden können.


Anhänge

  • Segmentbogen.JPG
    173,9 KB · Aufrufe: 1.954
  • Rundbogen.JPG
    180,7 KB · Aufrufe: 1.966
Hallo Blitzer,
ein sehr schönes Projekt hast Du Dir da vorgenommen, freut mich besonders das es noch eine Ruine geben soll.
Für den Bogen kann ich Safty seine ausführung nur zustimmen, ich würde ebenfalls statt einem Segmentbogen auf einen
Rundbogenn umschwenken das ist stabiler.

Als kleine Anregung kannst ja mal noch auf diese Projekt schauen, vielleicht ist da ja was für Dich dabei.

mein Projekt:
http://www.grillsportverein.de/foru...aofen-grillkamin-kombination-und-foga.152374/

xzlimo:
http://www.grillsportverein.de/forum/threads/einbau-eines-le-grands.219343/

Fsrmer3s:
http://www.grillsportverein.de/forum/threads/eigenbau-gemauerter-holzbackofen.154465/

der mit der Sau Grillt:
http://www.grillsportverein.de/forum/threads/mein-s.157717/

Nils1331:
http://www.grillsportverein.de/foru...bo-und-raeucherkammer-nils-vs-goliath.228767/

Brillo:
http://www.grillsportverein.de/forum/threads/ramster-le-rond-einmauern-die-hundertste.172174/
