Grilltisch Weber 57er GBS Eigenbau

betzelor

betzelor

Dauergriller
10+ Jahre im GSV
Moin Grillfreunde,

nachdem ich meine Gartenhütte ( https://www.grillsportverein.de/for...-dauer-2-1-2-jahre.207733/page-5#post-2721957 ) ja so fast fertig habe, habe ich mich mal an einen Grilltisch für meinen Weber gewagt.

Ist ein sehr robustes Teil geworden. Gut, bei 10/10 Eichenkanthölzern war es zu erwarten. Aber klein und leicht kann ich nicht ... :D

Hier mal ein paar Bilder der Bauphase...




















































Hier ist jetzt die Frage, schwarze Fliese oder die Holzoptikfliese einlassen als Schneidplatte??? :hmmmm:













Die obere "Arbeitsplatte" ist so montiert das ich diese einfach von unten wieder abschrauben kann, falls diese mal sehr verdreckt oder vermackt ist. Die untere Platte ist fest an den Tischfüßen befestigt.

Mit der Befestigung für den Grill muss ich mir noch etwas einfallen lassen. Bin da noch nicht so ganz mit zufrieden. Irgendwie brauche ich noch vernünftig gebogene Edelstahlrohre die da da als Fuß vernünftig drauf machen kann...

Mit den Lenkrollen vorne bin ich auch noch nicht zufrieden, über den Rasen ziehen bzw. schieben ist beidem Gewicht schwierig. Vielleicht kommen die Lenkrollen auch ab und wie hinten noch zwei Lufträder dran. Ist dann zwar nicht mehr lenkbar, aber was soll´s... oder hat da noch jemand ne Gute Idee??


:kugel:


Anhänge

  • IMG_4463.JPG
    155 KB · Aufrufe: 4.552
  • IMG_4464.JPG
    154,8 KB · Aufrufe: 4.435
  • IMG_4465.JPG
    188,9 KB · Aufrufe: 4.294
  • IMG_4466.JPG
    167 KB · Aufrufe: 4.237
  • IMG_4468.JPG
    129 KB · Aufrufe: 4.202
  • IMG_4469.JPG
    159,8 KB · Aufrufe: 4.215
  • IMG_4470.JPG
    171,2 KB · Aufrufe: 4.277
  • IMG_4472.JPG
    159 KB · Aufrufe: 4.165
  • IMG_4474.JPG
    157,9 KB · Aufrufe: 4.310
  • IMG_4475.JPG
    176,2 KB · Aufrufe: 4.293
  • IMG_4479.JPG
    123,6 KB · Aufrufe: 4.230
  • IMG_4476.JPG
    108,7 KB · Aufrufe: 4.220
  • IMG_4487.JPG
    137,5 KB · Aufrufe: 4.249
  • IMG_4489.JPG
    129,6 KB · Aufrufe: 4.299
  • IMG_4490.JPG
    89,8 KB · Aufrufe: 4.251
  • IMG_4492.JPG
    90,5 KB · Aufrufe: 4.209
:respekt:Das ist bei weitem der schönste Grillwagen den ich hier im Forum gesehen habe.
Manche Grillhütten sind nicht so stabil gebaut. Das Design, mit den senkrechten
und schrägen Beinen, gefällt mir überaus gut. Bestimmt findest du auch eine Lösung
für die Räder. Als erstes könntest du die vorhandenen vielleicht im Bereich vom
senkrechten Tischbein montieren, wäre dann schon etwas leichter zum zu bewegen.

:thumb2: :thumb2:

betzelor schrieb:
Mit den Lenkrollen vorne bin ich auch noch nicht zufrieden, über den Rasen ziehen bzw. schieben ist beidem Gewicht schwierig. Vielleicht kommen die Lenkrollen auch ab und wie hinten noch zwei Lufträder dran. Ist dann zwar nicht mehr lenkbar, aber was soll´s... oder hat da noch jemand ne Gute Idee??
Zum Vergrößern anklicken....

Schöner Grilltisch! :thumb2:

Nimm die Lenkrollen vorn ab und bau dir einen Lenkschemel aus Holz oder Metall (trägt nicht so auf, so wären die höhenmässigen Korrekturen an den hinteren Lufträdern geringer) und setz an den Lenkschemel links und rechts je ein Luftrad wie hinten.

Befestige den Lenkschemel mit einem dicken Bolzen durch ein Loch im stabilen Boden von unten, so ist er drehbar (evtl. noch ein Rohr mit passendem Innendurchmesser als Buchse einsetzen). Dann noch eine abnehmbare Stange zum Ziehen bauen. Zum Bewegen vorn am Lenkschemel einhaken, so hast du eine Lenkung für deinen Grilltisch. Nach dieser Methode würde ich es bauen.

Ui, das hört sich so an als ob du sowas schon mal gemacht hast. Ist ne Gute Idee, werde ich mir mal Gedanken zu machen.
Danke

Hallo!

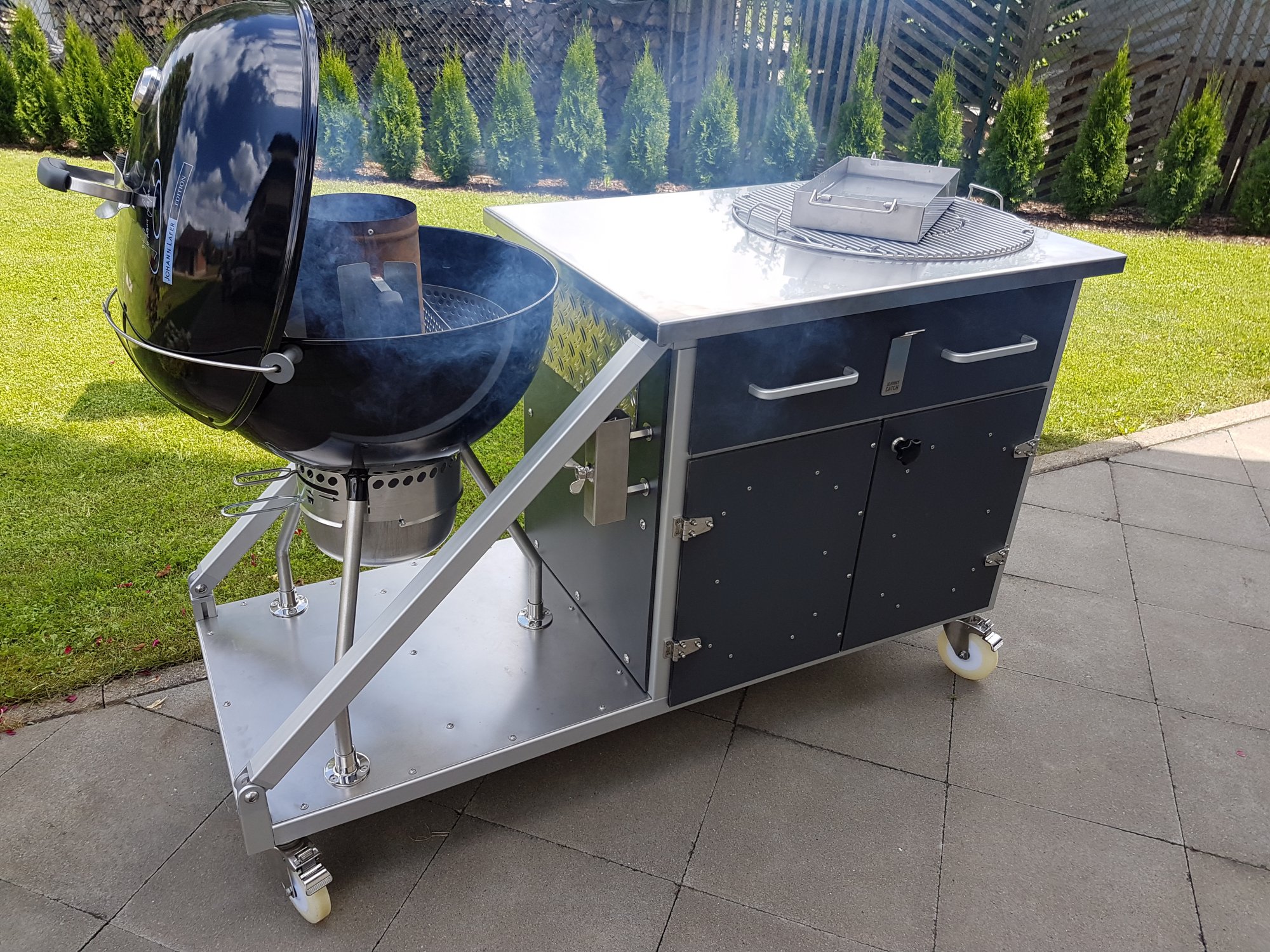

Bezüglich den Füßen für die Kugel.....so habe ich das gelöst......


Anhänge

  • 20160724_144105.jpg
    738,6 KB · Aufrufe: 4.220
Ursprünglich hatte ich auch Fliesen geplant.....aber Edelstahl ist einfach pflegeleichter und passt optisch besser zum restlichen Wagen....



Anhänge

  • 20150426_131048.jpg
    317 KB · Aufrufe: 3.910
Ein sehr schönen Wagen hast du da gebaut, gefällt mir sehr gut!

Die Füße hab ich selber gemacht.....25mm Edelstahl massiv
Zuerst aus Holz einen Dummy gefertigt.....



Anhänge

  • 20150410_203629.jpg
    128,7 KB · Aufrufe: 3.849
dann eine Schablone zum Schweißen gebastelt.....



Anhänge

  • 20150410_203650.jpg
    199,3 KB · Aufrufe: 3.856
und letztendlich die Füße geschweißt....als Abschluss auf dem Boden hab ich mich beim Bootszubehör umgeschaut....



Anhänge

  • 20150410_203530.jpg
    296,7 KB · Aufrufe: 3.839
Werde demnächst den Wagen vorstellen.....mit reichlich Bildern aus der Bauphase



Anhänge

  • 20150515_175545.jpg
    210,2 KB · Aufrufe: 3.927
Neid muss man sich erarbeiten......Da ich hinsichtlich meiner Möglichkeiten Edelstahl mit der Elektrode schweiß und das Material auf Lager hatte......mehr muss ich dazu wohl nicht sagen!

Hallo @betzelor, um an lenkbare, vordere Lenkräder zu kommen, wäre es schön wenn bei Euch in der Ecke ein Sanitätshaus ansässig wäre, und da könntest Du mal nach gebrauchten vorderen Rollstuhlrädern fragen. Die wären ideal für Deinen doch sehr stabilen aber auch schönen Grillwagen. Müsste dann zwar etwas rumgetüftelt werden, wie Du sie befestigst. Aber Dir fällt da bestimmt was zu ein.
Gruß ElBertho
