Heiko's 16er Chuckwagon

[Andi002]

Hallo Heiko

Ich hab Messingbuchsen an die Speichen geschweißt und dann über ein 30er Vollmaterial geschoben,
das läuft gut!

Andi



[heiko68]

Hallo,

das mit den Naben muss ich mir bei Zeit nochmals anschauen - preislich passt eine Messingbuche schon..

@Andi002, kann man Messing an Stahl schweißen oder schmilzt das?

Gestern konnte ich jetzt das erste mal ein Teil anheften, jetzt fängt das Bauen erst an!
Bis jetzt musste ich nur Schleifen, Trennen, Entgraten und Messen.

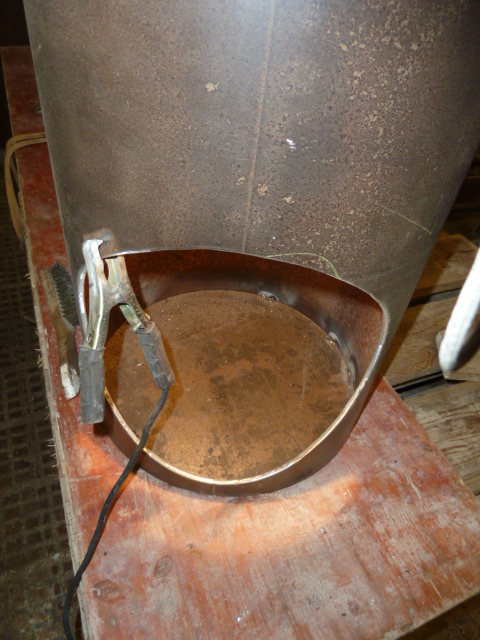

Das erste Teil war der untere Abschluss des Turmes den ich zuerst mit ein paar Punkten außen befestigte.

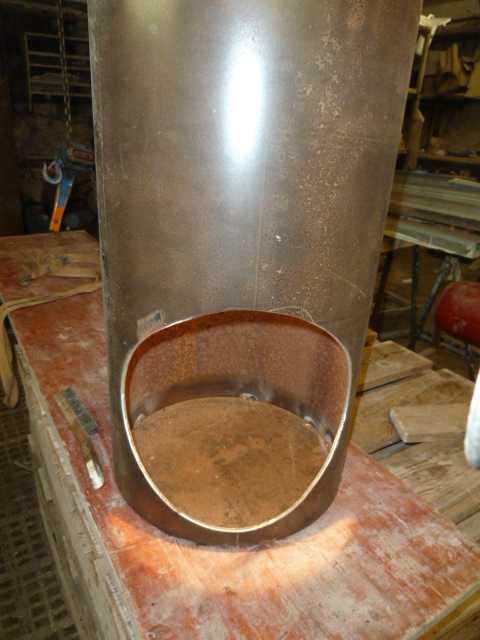

Dann zeichnete ich mir den Ausschnitt zwischen Turm und GK an und flexte den auch raus. Die Öffnung ist rundherum ca. 3cm kleiner als das Rohr von der GK.

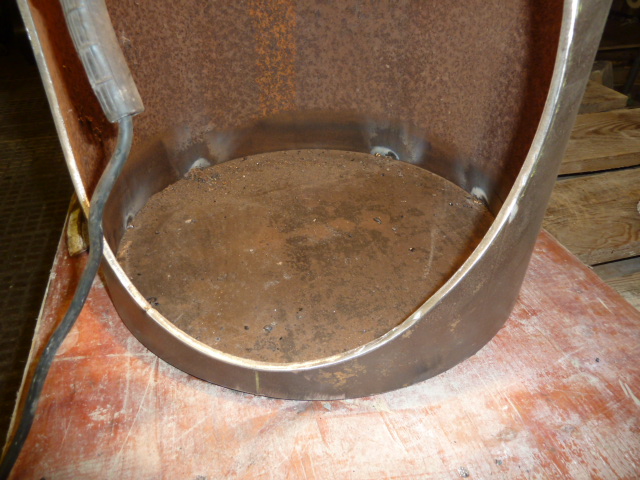

Nun konnte ich auch innen noch ein paar Punkte an die Bodenplatte setzen. Das Loch für den Fettablauf werde ich erst dann bohren wenn die Hochzeit zwischen Turm und GK stattgefunden hat.

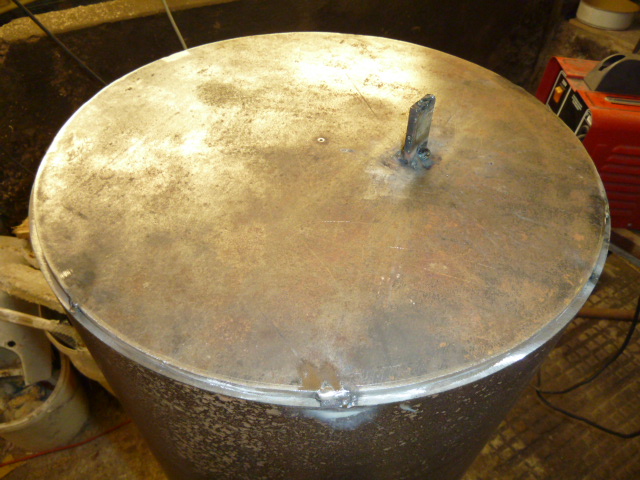

Anfang nächster Woche werde ich hoffentlich dazu kommen den Turm an die GK anzuschweißen, und den Deckel oben am Turm anzuheften.

Dazu stellt sich mir die Frage was für ein Durchmesser für meinen ca. 20 cm langen Kamin ich brauche. die Verschneidung GK zur Pit wird zwischen 1/2 und 1/3 liegen.
Reicht ein 130 mm Rohr oder nehme ich gleich ein 150 mm Rauchrohr in 2 mm von Ebay .

Gruß aus dem Kraichgau
Heiko



[DerHoss]

Hallo,

das mit den Naben muss ich mir bei Zeit nochmals anschauen - preislich passt eine Messingbuche schon..

@Andi002, kann man Messing an Stahl schweißen oder schmilzt das?

Gestern konnte ich jetzt das erste mal ein Teil anheften, jetzt fängt das Bauen erst an!
Bis jetzt musste ich nur Schleifen, Trennen, Entgraten und Messen.

Das erste Teil war der untere Abschluss des Turmes den ich zuerst mit ein paar Punkten außen befestigte.
Dann zeichnete ich mir den Ausschnitt zwischen Turm und GK an und flexte den auch raus. Die Öffnung ist rundherum ca. 3cm kleiner als das Rohr von der GK.
Nun konnte ich auch innen noch ein paar Punkte an die Bodenplatte setzen. Das Loch für den Fettablauf werde ich erst dann bohren wenn die Hochzeit zwischen Turm und GK stattgefunden hat.
Anfang nächster Woche werde ich hoffentlich dazu kommen den Turm an die GK anzuschweißen, und den Deckel oben am Turm anzuheften.

Dazu stellt sich mir die Frage was für ein Durchmesser für meinen ca. 20 cm langen Kamin ich brauche. die Verschneidung GK zur Pit wird zwischen 1/2 und 1/3 liegen.
Reicht ein 130 mm Rohr oder nehme ich gleich ein 150 mm Rauchrohr in 2 mm von Ebay .

Gruß aus dem Kraichgau
Heiko

Anhang anzeigen 856209 Anhang anzeigen 856210 Anhang anzeigen 856211 Anhang anzeigen 856212

Moijn,

Messing und Stahl lassen sich zusammenlöten. Mach die Verschneidung zwischen PIT und SFB auf 1/3. Hat Vorteile später für Tuning Plates oder HLB. Rauchrohr 130mm sollte aber reichen auf dem Turm.

Grüße


Christian



[smokerudo]

Hallo Heiko,
sieht echt gut aus bis jetzt.
Grüße
Udo



[Andi002]

Hallo Heiko,

wir haben die Buchse an die Speichen angeschweißt,das ging schon.

Gruß,Andi



[smokerudo]

Hallo,
Christian hat recht, Messing und Stahl kann man nur löten.
Grüße
Udo



[Maze]

Hallo,
Christian hat recht, Messing und Stahl kann man nur löten.
Grüße
Udo

Udo das ist nicht richtig korrekt, falls der Zink-Anteil in der Messinglegierungen nicht zu hoch ist kann man Messing auch mit AC/DC Wig schweißen so wie übrigens alle andere niedrig legierte Stähle, Edelstahl, Kupfer etc.
Ebenso Leichtmetalle wie z.B. Aluminium



[Andi002]

Dann muß das bei mir wohl so gewesen sein!

Andi



[DerHoss]

Udo das ist nicht richtig korrekt, falls der Zink-Anteil in der Messinglegierungen nicht zu hoch ist kann man Messing auch mit AC/DC Wig schweißen so wie übrigens alle andere niedrig legierte Stähle, Edelstahl, Kupfer etc.
Ebenso Leichtmetalle wie z.B. Aluminium

Maze richtig!!! Aber Stahl mit Messing verschweißen?

Grüße

Christian



[VoMo]

Hallo Heiko,
mein Kamin hat den Durchmesser 110 mm, war aus der Schrottkiste und reicht.

Gruß VoMo



[smokerudo]

Messing und Stahl haltbar verschweißen,
Nein.
Gruß
Udo



[smokerudo]

Meine Radnaben sind aus Stahlbuchsen,
ist ja auch nur ein 'Mini' Smoker.

Grüße
Udo



[VoMo]

Schwarzes Wasserrohr als Radnabe reicht aus. Ich fahre mit meinem Smoker sowieso meist nicht schneller als 50 km/h.

Gruß VoMo



[smokerudo]

Wieviel Zoll haben deine Räder? Wie breit? Ich habe 12" und 50mm breit.
Ich benutze meinen Smoker nur im eingezäunten Grundstück.
Grüße
Udo



[VoMo]

16 Zoll und 80 mm breit



[Andi002]

So sah es bei mir aus!

Andi



[smokerudo]

Sieht super,
die Messingbuchsen sind in einen Stahlring eingepasst. Sieht aus wie Edelstahl. Dann kann man das auch schweißen.
Grüße
Udo



[Andi002]

Also,
dann alle Ungereimtheiten beseitigt!

Andi



[smokerudo]

Genau!
Udo



[heiko68]

Hallo,

und danke für eure Beiträge, bin jetzt schon um einiges schlauer. Meine Räder sind 16" 100 mm breit

@Andi002 - Messingbuche gepresst ist zu aufwendig für mich, will ja selberbauen Felgen sehen aber gut und massiv aus.
@ Vomo - so wäre es für mich am einfachsten, was für ein Innendurchmesser hat deine Achse, gibt dann auch passenden Rundstahl dafür ?
@ smokerudo - genau so hatte ich mir es vorgestellt, sind die Naben selbergedreht ?

Da ich die letzten Tage keine Zeit zum Weiterbauen hatte, durchforstete ich mein Lager und hab folgendes Teil gefunden!

Innendurchmesser ca. 25.2 mm, da könnte ich ein 25 mm Rundstahl als Achse nehmen. Aussendurchmesser ca. 41 mm.
Stabil genug um vielleicht 18 mm Speichen anzuschweißen.
Ich muss mal zum Eisenhändler meines Vertrauens - EhmV - und mal ein paar Rundeisen besorgen, um die Proportionen der Räder auszuprobieren.

Gruß aus dem nassen Kraichgau
Heiko
