HORL Rollschleifer Mod & Stand

[Hoschie]



[Suuluu]

Vielen vielen Dank euch für all die wirklich netten Kommentare.

DAS hab ich so nicht erwartet, umso mehr freu ich mich darüber.



Es ging heute morgen ein klein wenig voran.

fürs Abziehleder :

Ich versuch so genau wie möglich zu basteln, meistens klappt es.... meistens auch nicht


Werkstück ausrichten

Kantentaster

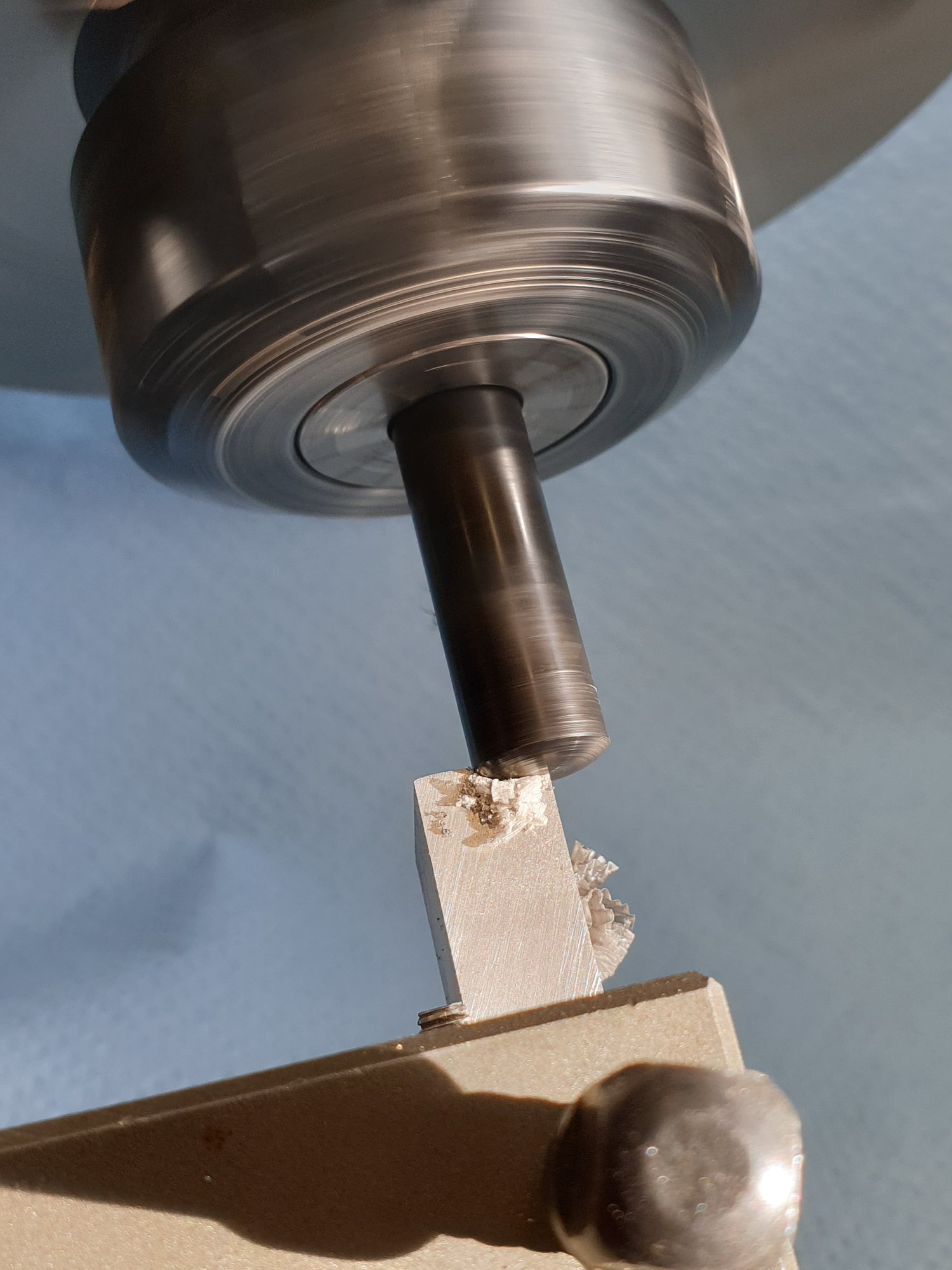

10mm ausfräsen für die Abziehlederhalter (was für ein Wort!)

erste Etappe mal soweit fertsch.

vielen Dank fürs Reinschauen

Ron



[schmudda]

saugeil !



[Wombads]

Ich bleibe drann



[LGresch]

Wahnsinn. Gefällt mir richtig gut!



[knuelch]

Moien,

sehr schoene Arbeit, mein Horl steht einfach im Karton im Schrank

Gespannt wie es weiter geht.

MbG



[Kamado holly]

Da werden Erinnerungen Wach... Späne machen an Drehbank und Fräse sind mir nicht unbekannt...
Schöne Idee und prima umgesetzt !



[carmai24]

Haollo Ron, immer wieder beeindruckend Deine Basteleien und Hut ab vor deiner Handwerkskunst!



[Chefkoch-Iggy]

eine sehr schöne Idee!

bei dem Maschinenpark bekomme ich auch richtig Lust den Fräser durchs Alu zu jagen



[Downunder]

Tolle Aktion ! Eine Idee plus das richtige Werkzeug plus das handwerkliche Können und BINGO !!!
Wenn Du in die Serienproduktion gehst, lass es mich wissen.......



[Suuluu]

Danke schön



Es ging wieder ein wenig voran.

Der Ständer ist soweit grob fertig (glaube ich jedenfalls mal)

Was fehlt ist das finish

hier mal ein paar Bilders

Lederhalter

hatte nur Rundmaterial, also eckig machen

schweres Gerät aufgefahren

uund fertig, rechts Material für die Griffe

auch fertig, so schnell geht das
rechts Rund - POM für Blindstopfen

gesammelte Werke

von allen Seiten, ausser von unten

Wie gesagt das finish fehlt noch, und ich "muss" mir noch Gedanken um den 2ten Roller machen...

vielen Dank nochmals für die netten Kommentare, es freut mich das meine kleine Bastelei gefällt



Ron



[Suuluu]

Roller 2

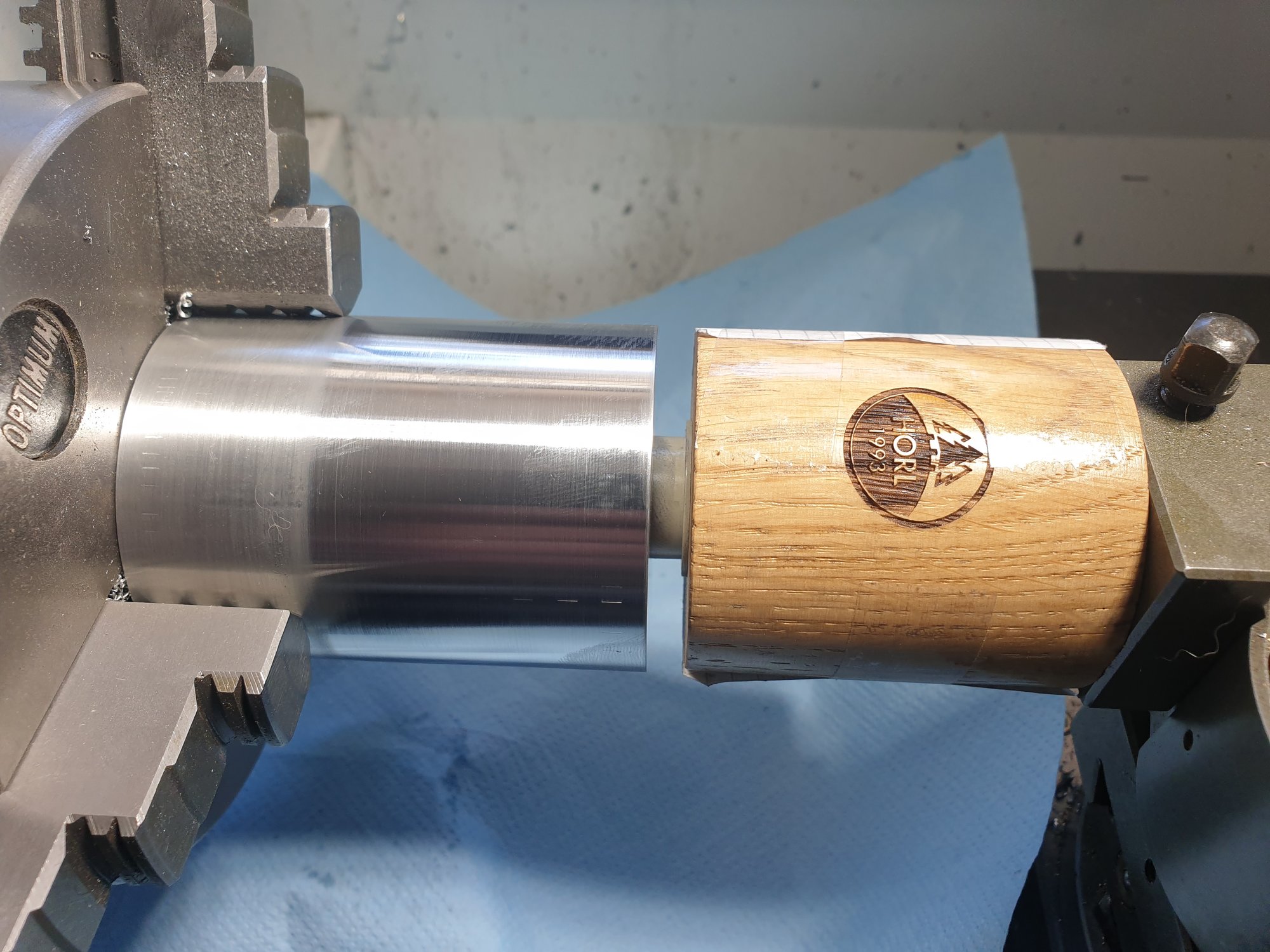

der bekommt die original Horlmaße

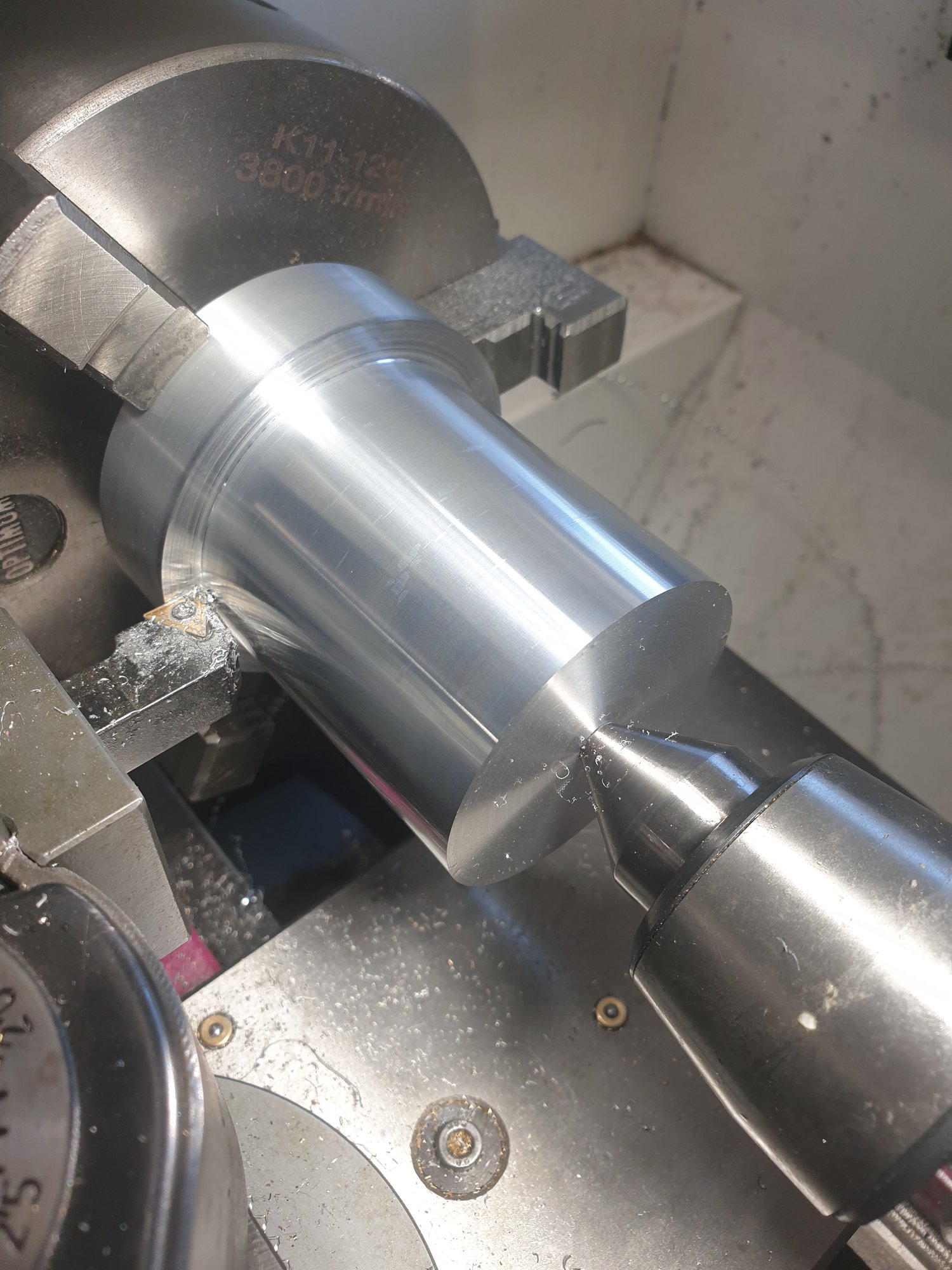

Man könnte den jetzt ablängen, schnell den anderen Büchsensitz drehen ...und dann wäre der auch schon fertig.

dann wärs aber nur ne simple Alu-rolle.

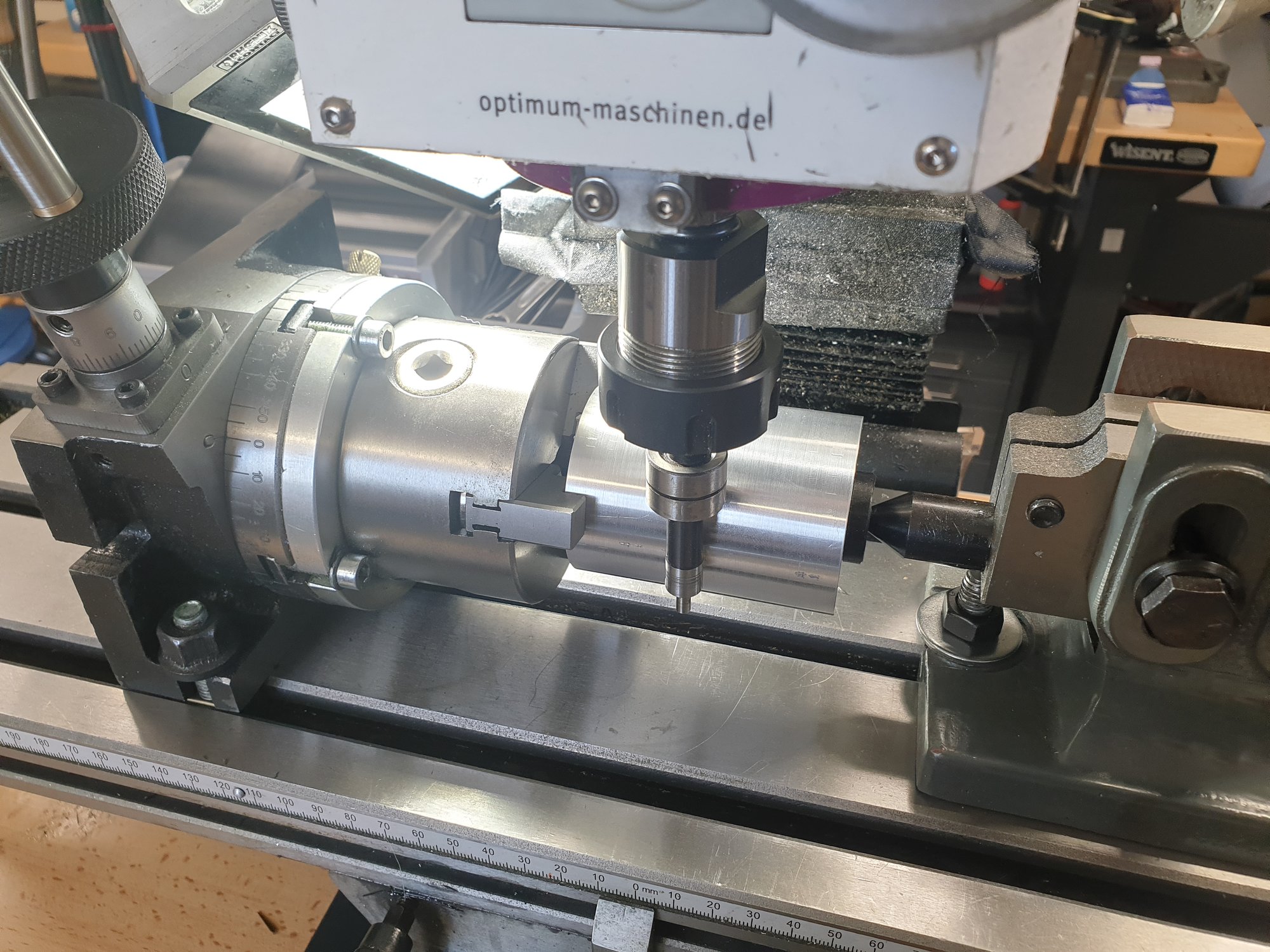

8 eckig ist das neue rund

da geht noch was.... ich glaub ich hab zuviel Zeit....

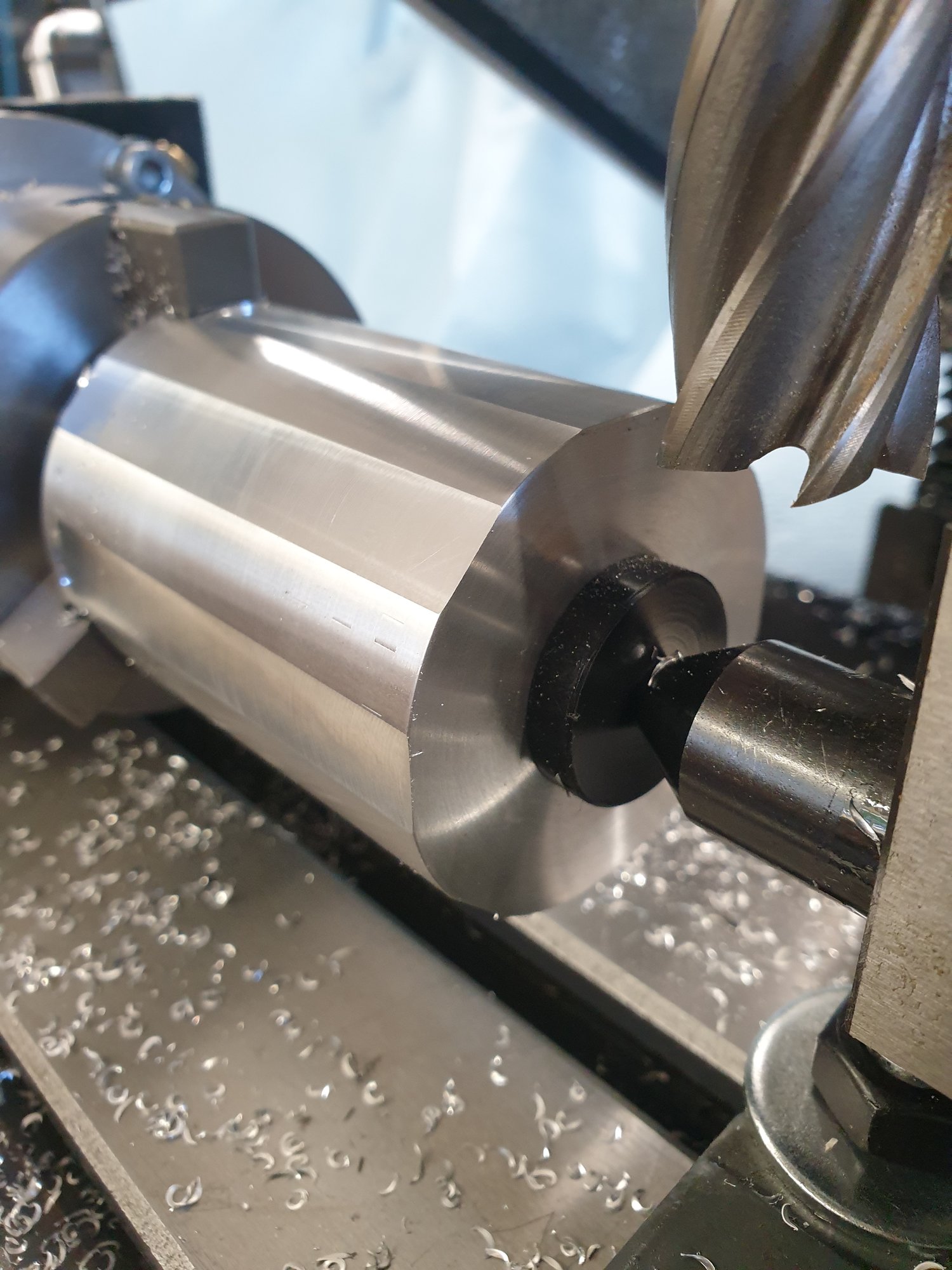

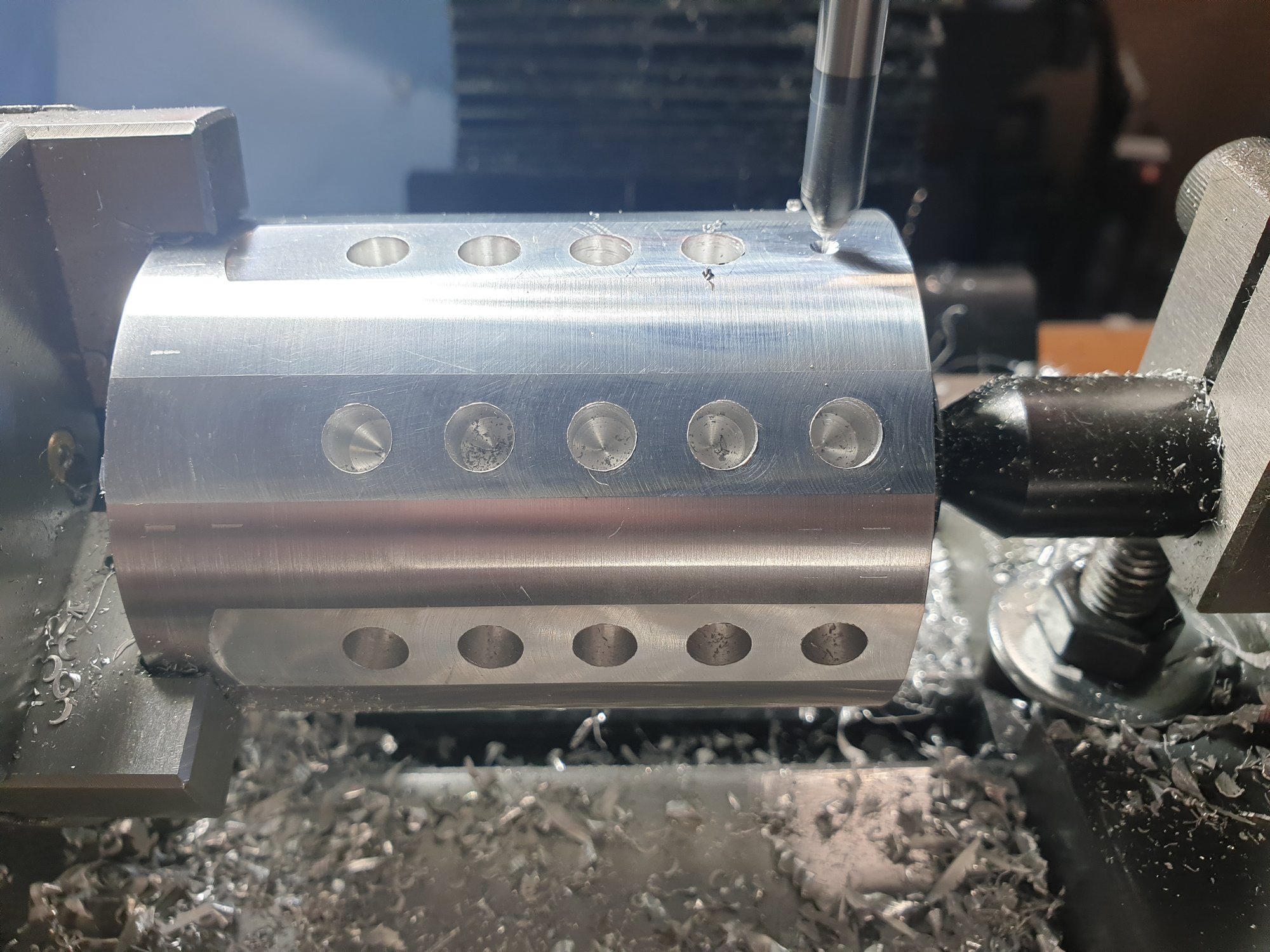

6er Bohrungen, 40 Stk.

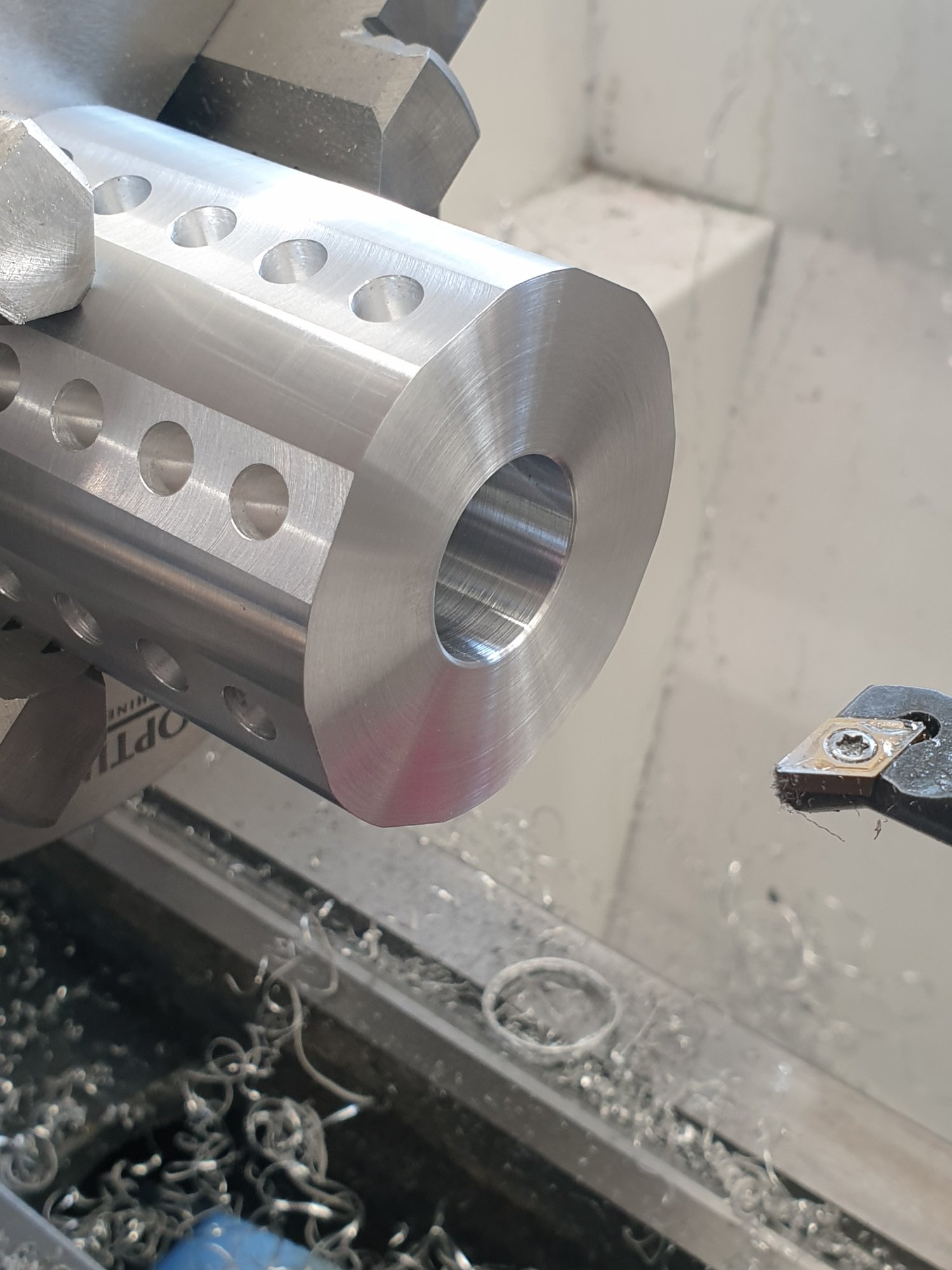

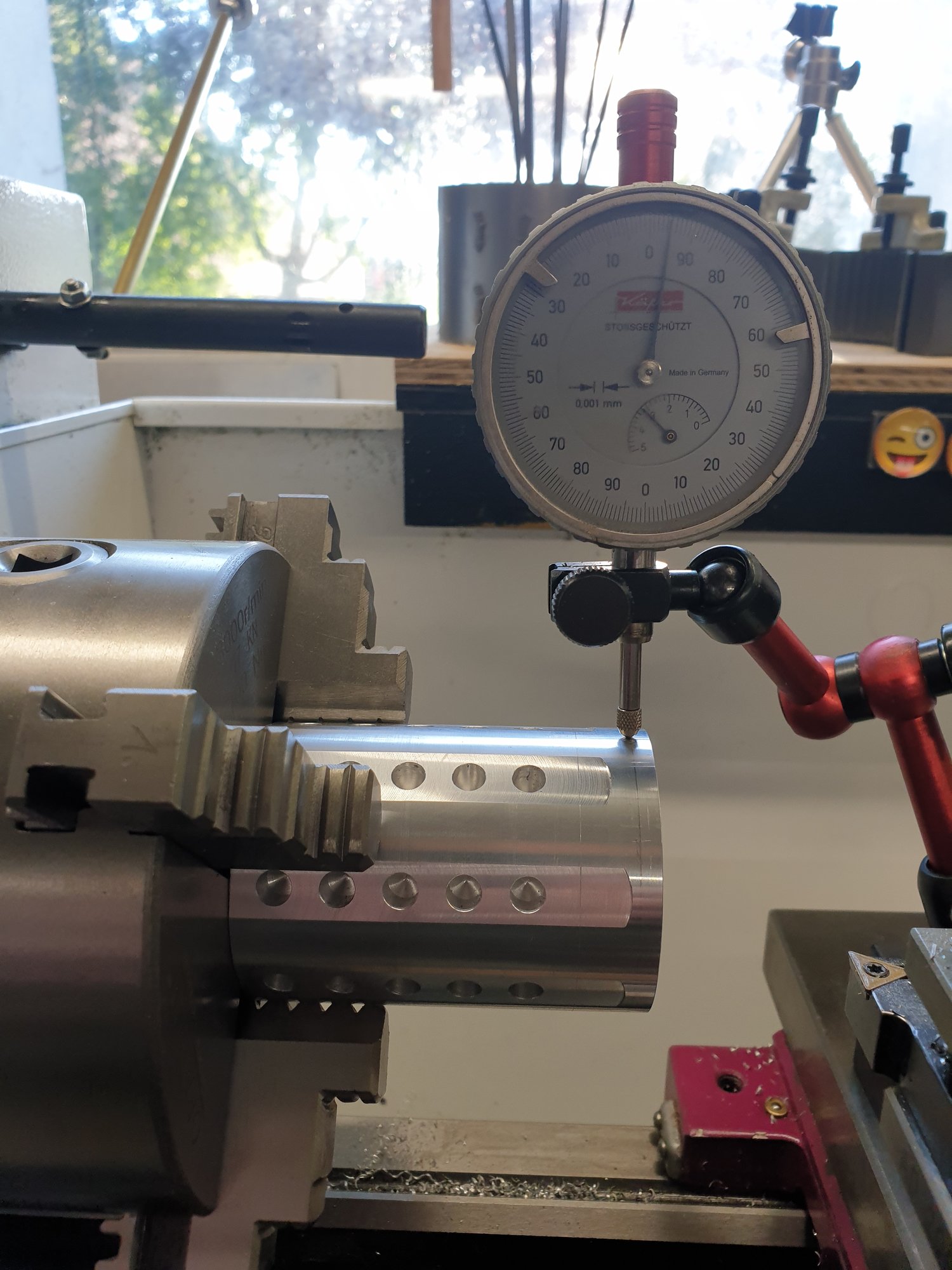

jetzt aber ablängen, büchsen

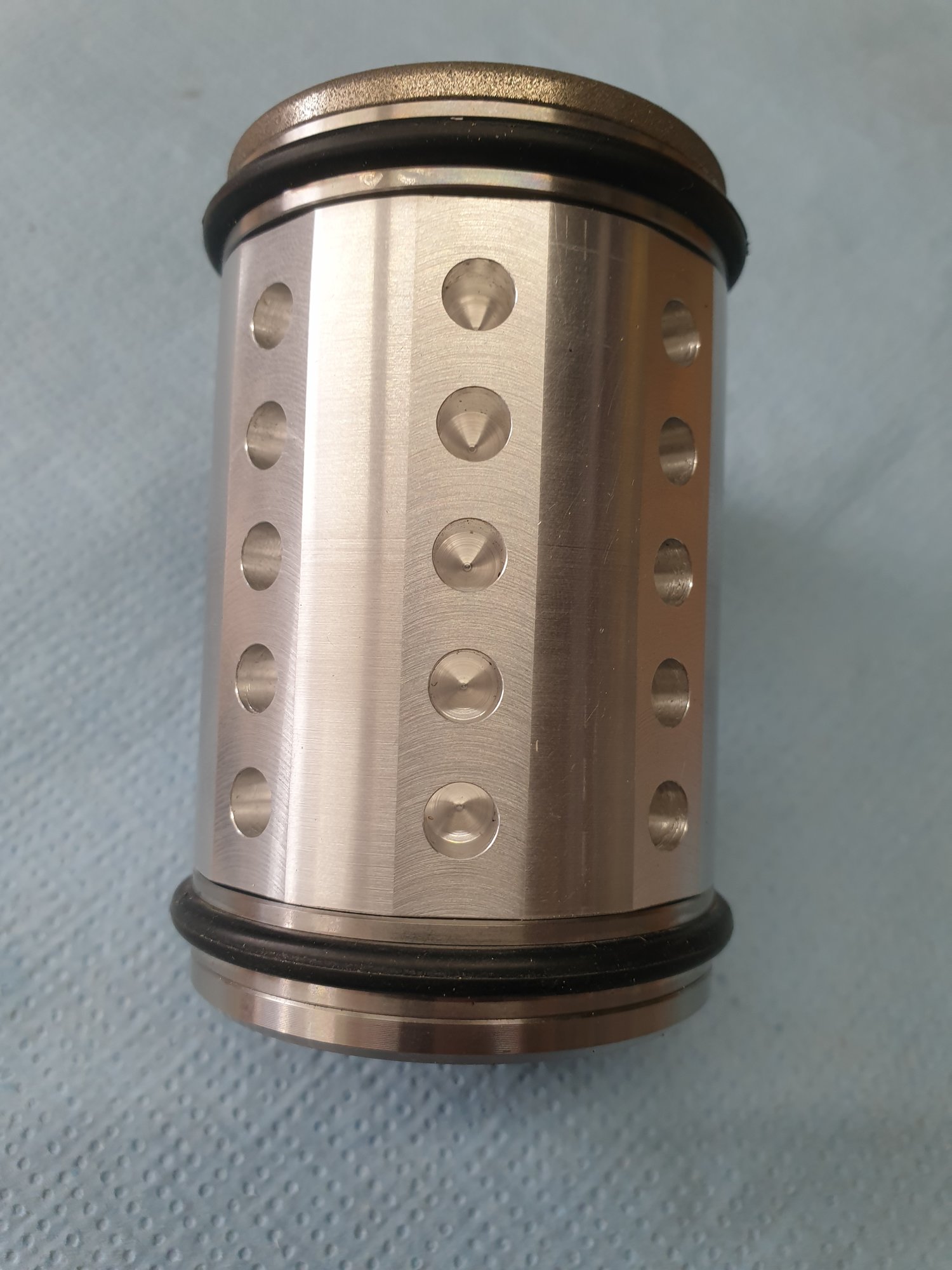

"fertig"

fertig ?

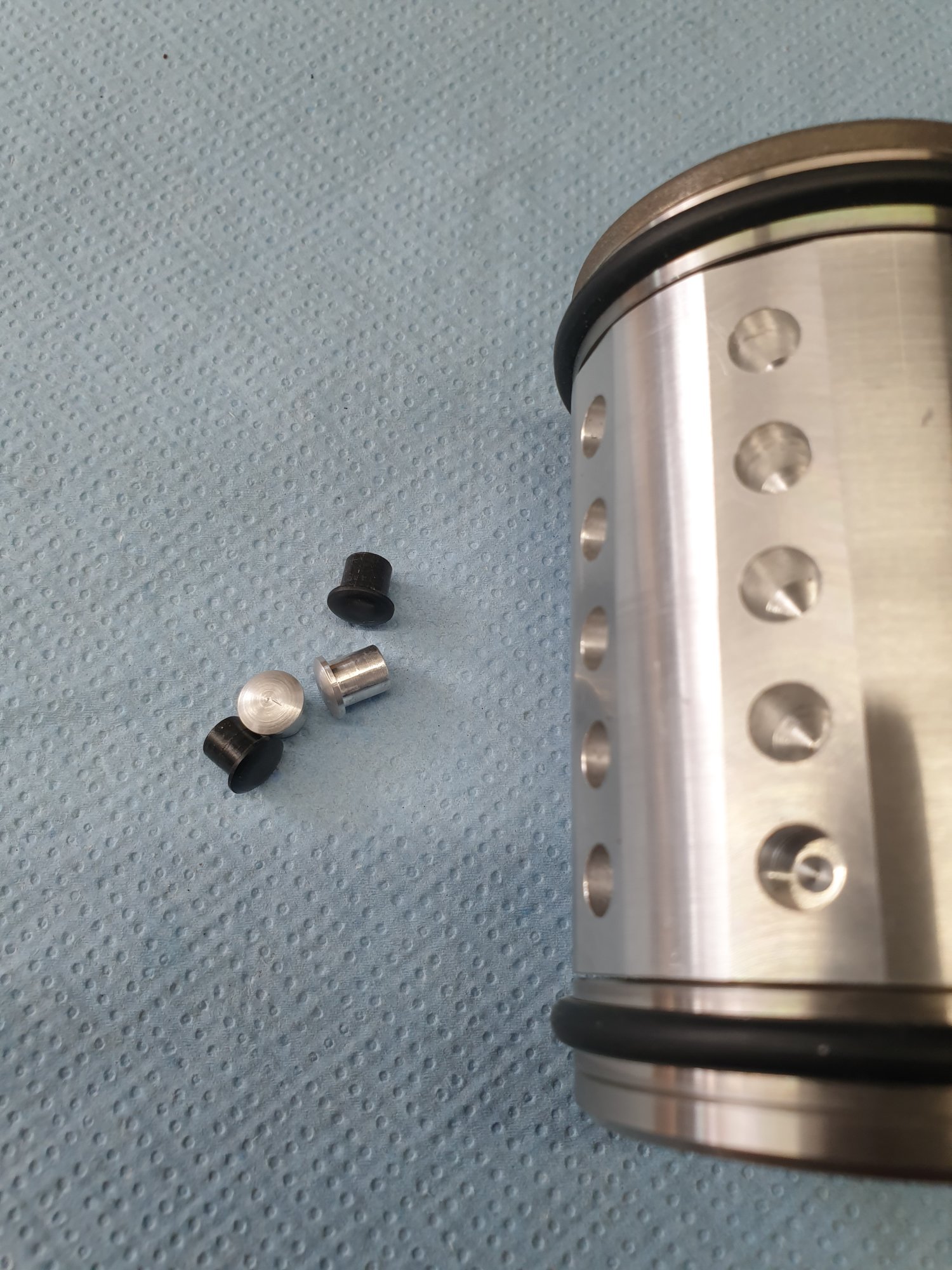

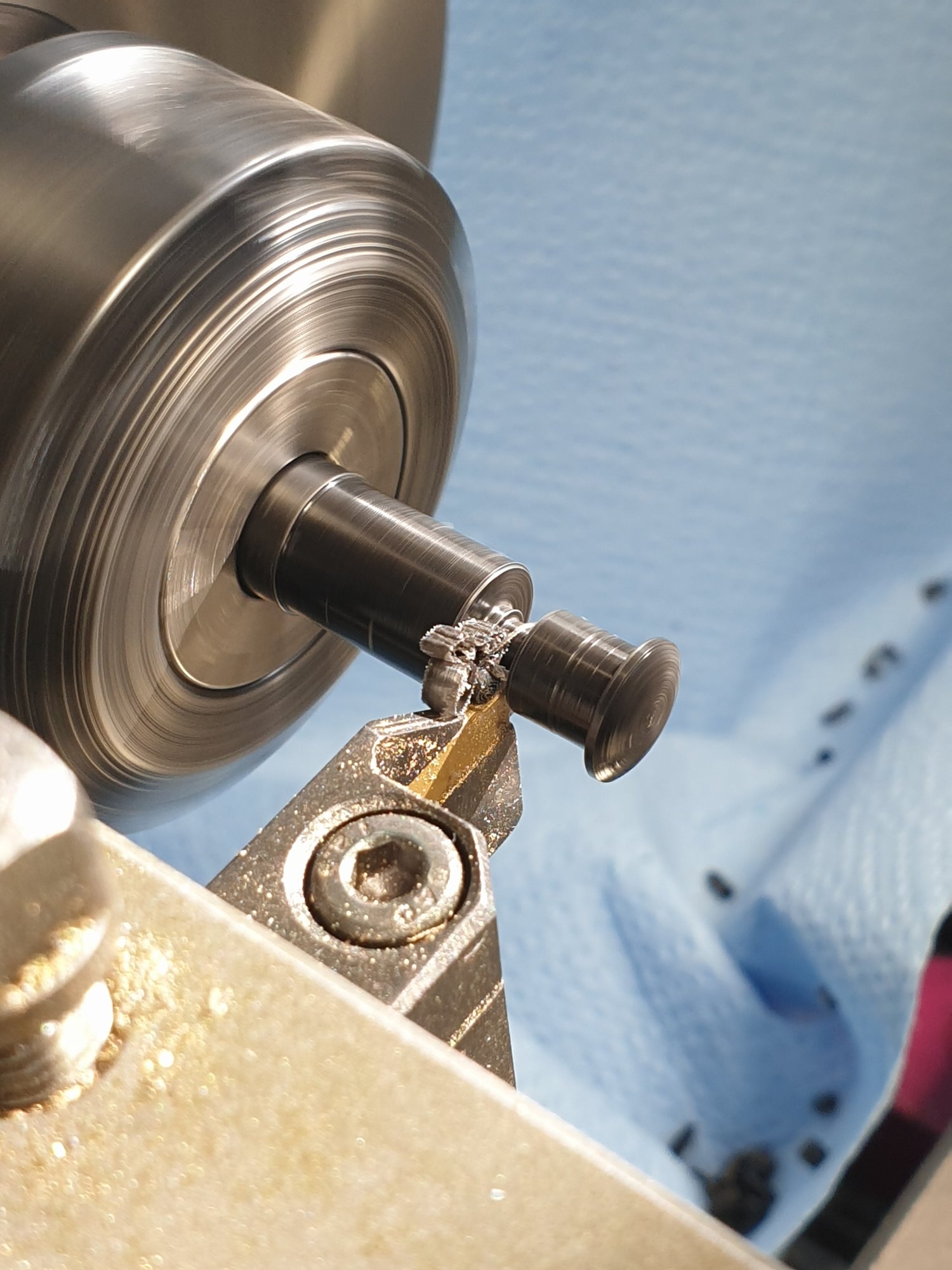

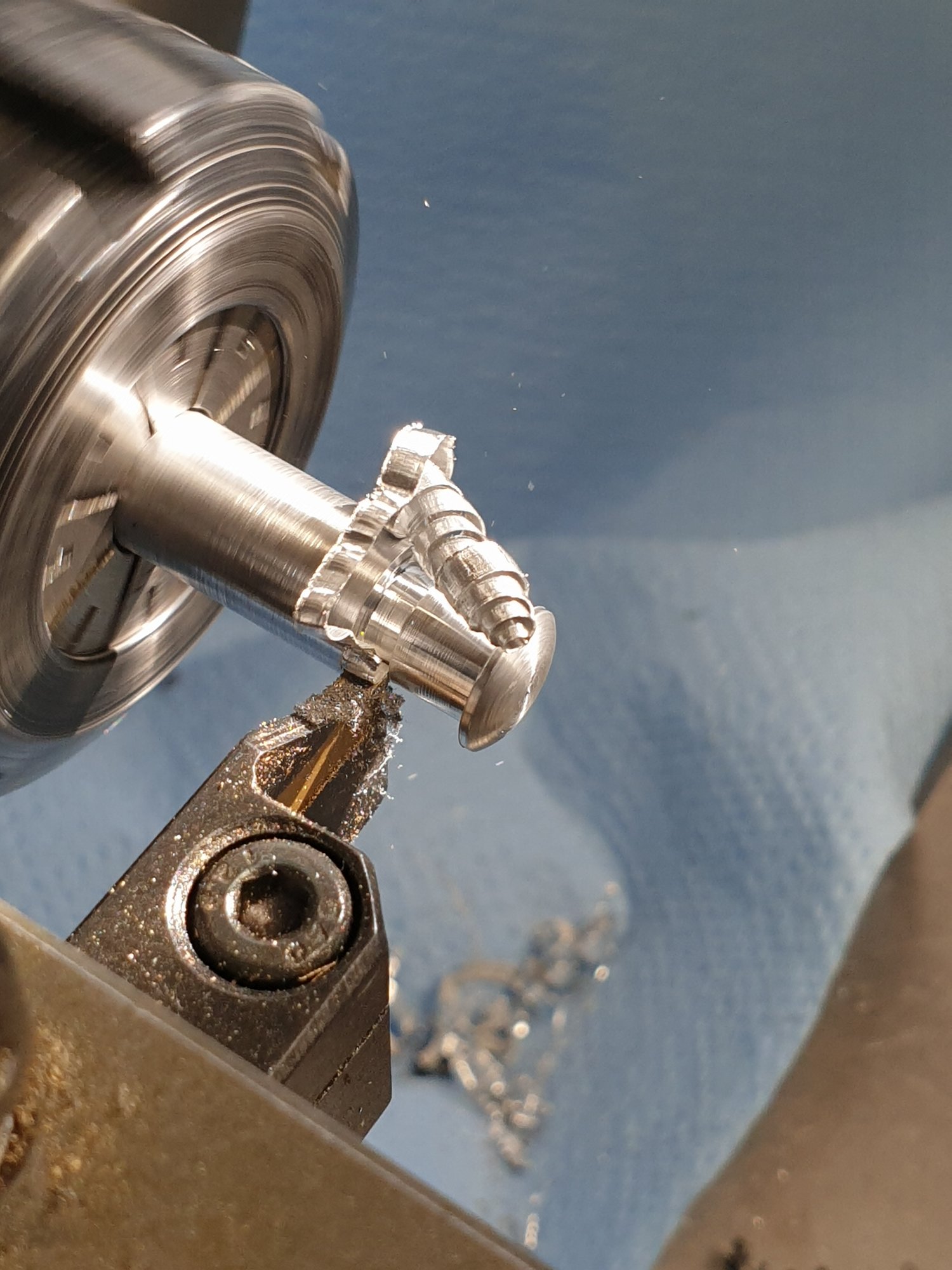

hm, also wenn ich mal so richtig Zeit hab, dann dreh ich mir noch für jede Bohrung so einen Penöckel.

Aus Alu oder POM bin ich mir noch nicht sicher

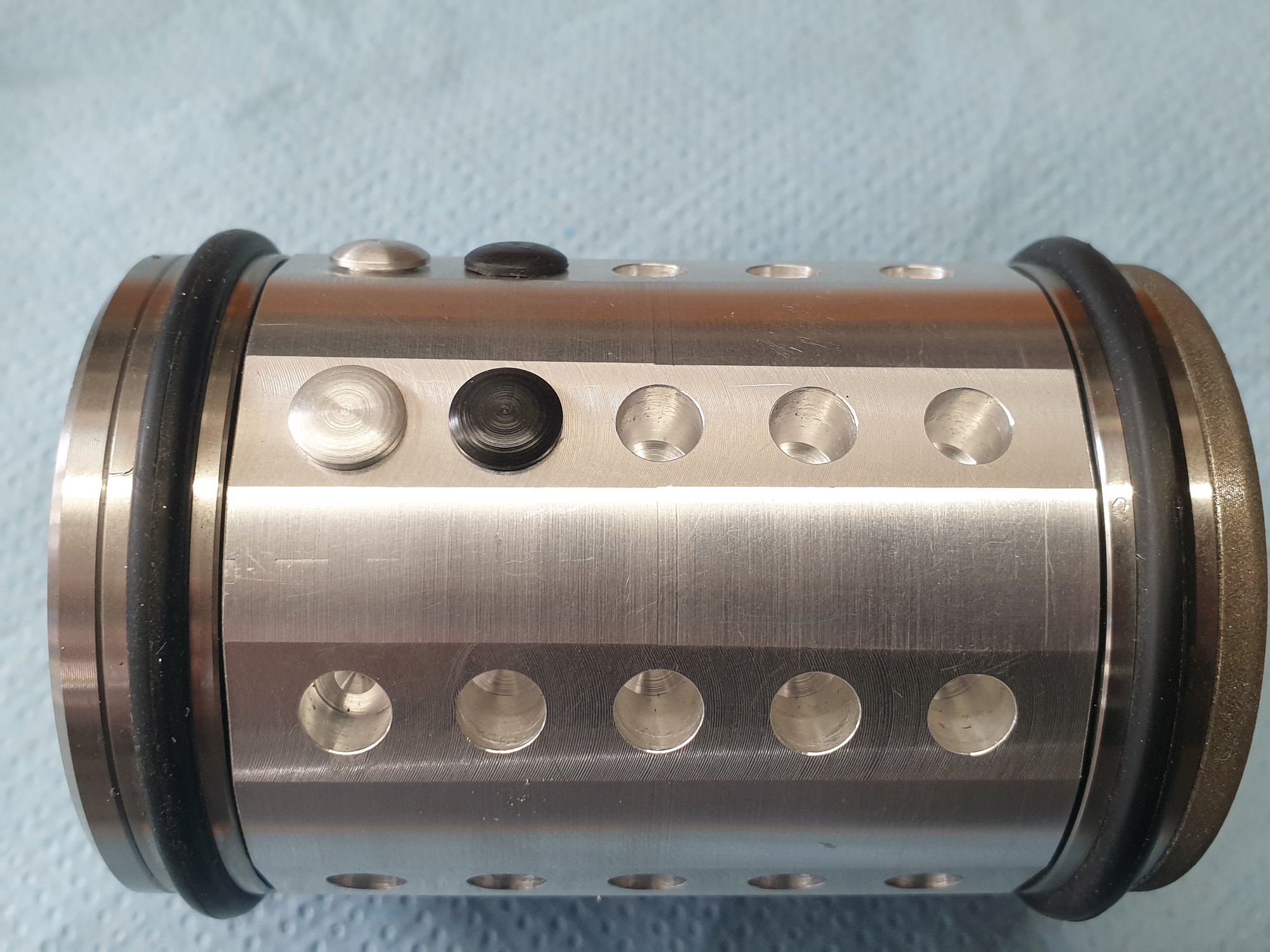

Muster

oder im Mix ?

schau mer mal


vielen Dank fürs Reinschauen



[Buntmetall]

Ich hätte noch nen kleinen Verbesserungsvorschlag für Muster3: ein Planetengetriebe zwischen der Schleifplatte und den gummierten Rollen, um die Schnittgeschwindigkeit zu erhöhen. Rädersätze gibt es in jedem ausgemusterten Akkuschrauber zum Nulltarif.

Bei dem Preis des Horl hatte ich das eigentlich ab Werk erwartet.
Einstufig würde ja schon reichen, kann Dir gerne welche schicken.



[Bruco]

Ron @Suuluu ...

Das schaut sowas von genial aus ... echt der Hammer

Meinen vollen Respekt vor dieser Handwerkskunst ... ganz stark gemacht



[Suuluu]

Ich hätte noch nen kleinen Verbesserungsvorschlag,
ein Planetengetriebe

kleiner Verbesserungsvorschlag... der ist gut.

ein Planetengetriebe

Bring mich nicht auf solche Gedanken, obwohl

sowas hab ich auch noch hier irgendwo rumliegen

(..)Das schaut sowas von genial aus ..

Danke schön.


Ich hoffe mal, das ich diese Bastelei am WE abschließen kann und das es dann auch noch Gefallen findet.

erstmal ohne Getriebe



[Gast-zght9b]

Roller 2

der bekommt die original Horlmaße
Anhang anzeigen 2200601

Anhang anzeigen 2200602

Man könnte den jetzt ablängen, schnell den anderen Büchsensitz drehen ...und dann wäre der auch schon fertig.

Anhang anzeigen 2200603

dann wärs aber nur ne simple Alu-rolle.

8 eckig ist das neue rund
Anhang anzeigen 2200607

Anhang anzeigen 2200608

da geht noch was.... ich glaub ich hab zuviel Zeit....
6er Bohrungen, 40 Stk.
Anhang anzeigen 2200612

jetzt aber ablängen, büchsen
Anhang anzeigen 2200615

Anhang anzeigen 2200616

"fertig"
Anhang anzeigen 2200617

fertig ?
hm, also wenn ich mal so richtig Zeit hab, dann dreh ich mir noch für jede Bohrung so einen Penöckel.

Aus Alu oder POM bin ich mir noch nicht sicher
Anhang anzeigen 2200619

Anhang anzeigen 2200620

Anhang anzeigen 2200624

Muster
Anhang anzeigen 2200625

oder im Mix ?
Anhang anzeigen 2200627

schau mer mal


vielen Dank fürs Reinschauen

Ich bin platt, wirklich tolle Arbeit mein Guter.......



[Buntmetall]

Bring mich nicht auf solche Gedanken, obwohl

ist doch ganz easy

Edit: mir fehlt nur die Drehbank



[Broilermanny]

Rückt mal zusammen,
ich sitze.
Genialer geht's nicht



[Suuluu]

ist doch ganz easy

Ja genau


Ich habe mir fast gedacht das da von dir ne Skizze kommt


Aber nach deinem Entwurf hätte ich die Drehzahlerhöhung nur auf einer Seite.

Ich hab aber 2 Schleifscheiben am Horl, man müsste also vom Sonnenrad wieder zurück durch die Antriebswelle durch auf die 2te Schleifscheibe.

hm

Edit: mir fehlt nur die Drehbank

kommst halt mal vorbei , dann kannst du dich austoben



[Buntmetall]

man müsste also vom Sonnenrad wieder zurück durch die Antriebswelle durch auf die 2te Schleifscheibe.

Das würde in der Tat mühsam. Oder machst auf dem Antriebsrad die feine Körnung im Langsamlauf, damit das Messer nicht ausglüht.
Das Räderwerk aus dem ersten Bild macht einstufig Faktor 6.
