Mini v1 - Drehung Display

IC-Cruncher

IC-Cruncher

Veganer
5+ Jahre im GSV
Hallo Zusammen,

ich habe seit Jahren den Mini V2 im Einsatz.
Zunächst ein GROßES Dankeschön an alle Entwickler.
Es hat Spass gemacht das Thermometer selber aufzubauen und in Betrieb zu nehmen.
Einfach ein geniales Teil :-)

Jetzt möchte ich das Thermometer in ein neues Gehäuse bauen und müsste das Display dafür um 180° drehen.
Ist das möglich und wie kann ich das machen?

Grüße aus dem Sauerland
Stefan

Beim Raspberry Pi müsste die Einstellung zum Drehen der Anzeige eigentlich im Webinterface sein. Schau mal unter den Einstellungen, da müsste es auch was zum "Display" geben.
Alternativ müsstest du das damalige Nextion File (HMI File) neu kompilieren und manuell auf das Nextion Display flashen (über den SD-Slot am Display). Sollte aber eigentlich nicht notwendig sein.

Hallo Steffen,

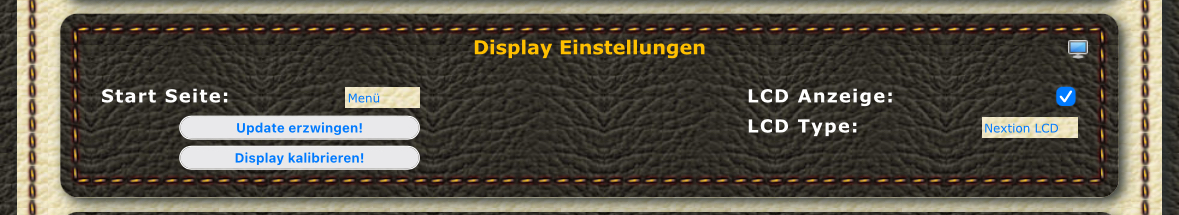

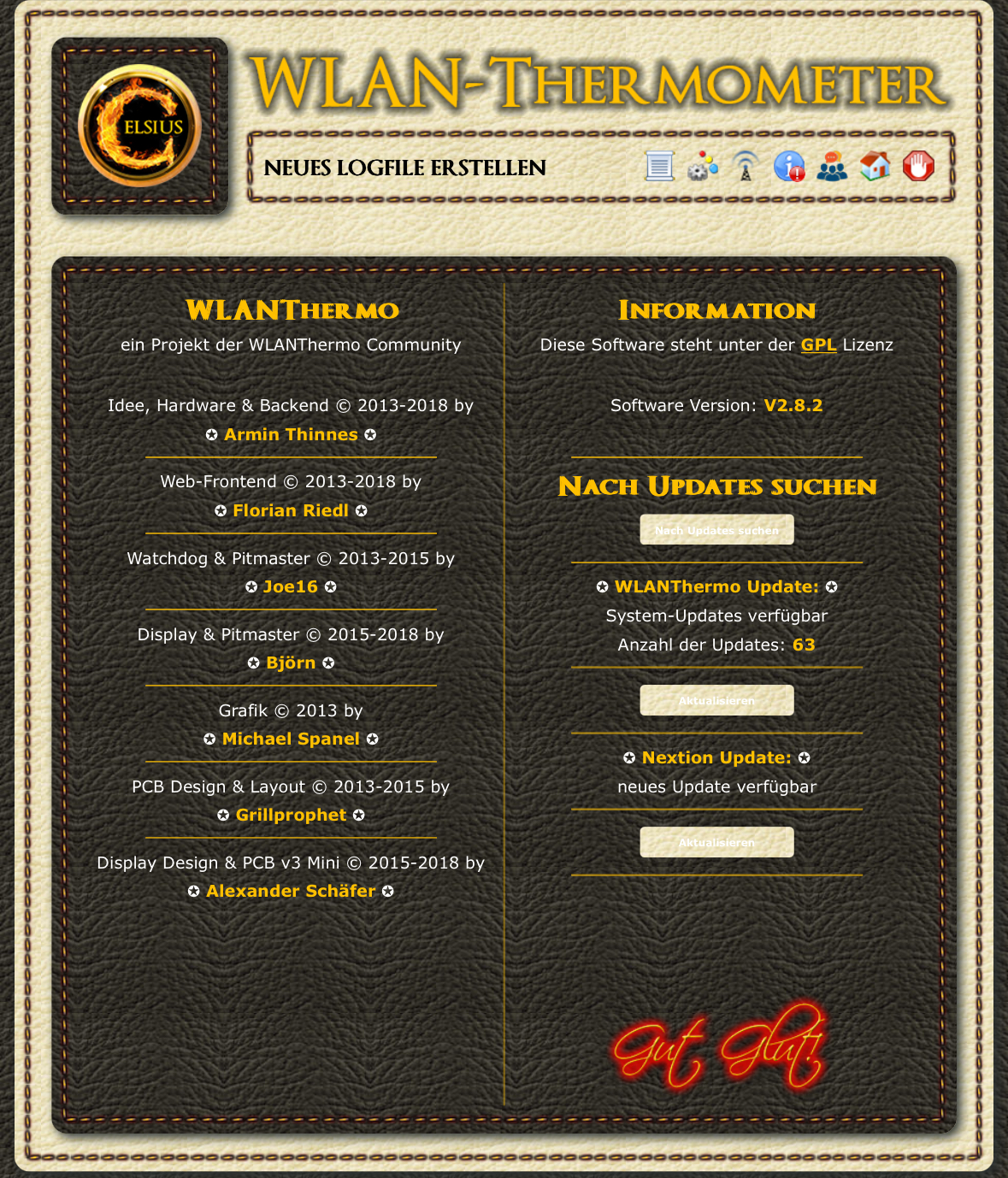

Leider sehe ich in Webinterface keine Einstellung zum drehen. 😔





Ich habe mir gerade das ESP32-Upgrade-Kit angesehen. Die geänderte Anzeige und die bluetooth-Funktion ist sehr interessant.
Jetzt bin ich mir unsicher welche Version ich benötige.
Ich vermute die PCB-Version.

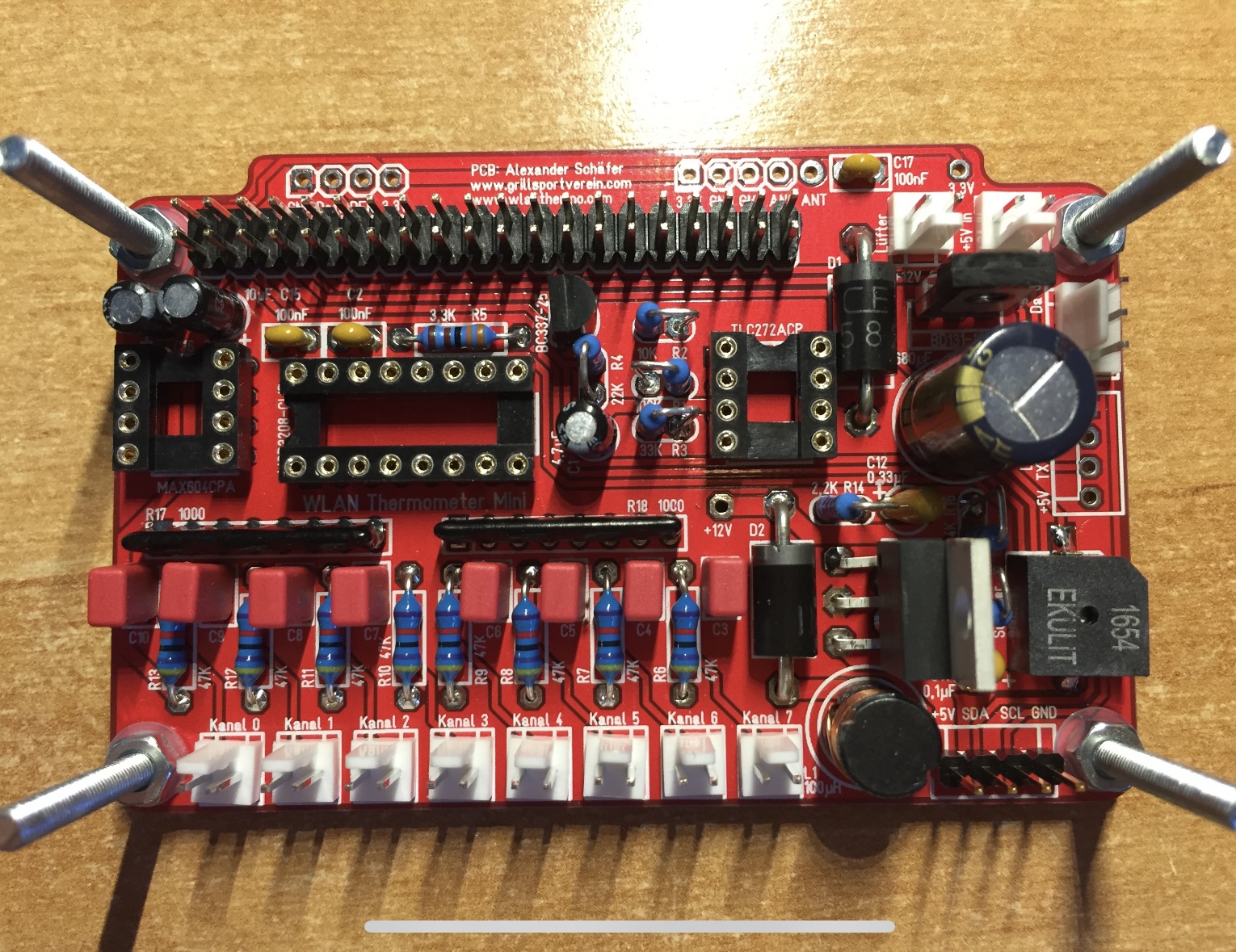

Das ist meine Platine von euch. 😁

​


Du hast eine Mini V1 Platine. ESP32 in der PCB-Version würde passen, falls du ein Kunststoff-Gehäuse nutzt. Wenn da irgendwas mit Metall genutzt werden sollte, brauchst du die U.FL.-Version und musst Antennen nach außen führen.

Wegen Display drehen in der alten Raspberry Pi Programmierung schaue ich nachher nochmal. Eventuell ging das nur in der Mini V2 Konfiguration.

Das könntes du mal versuchen:
https://wlanthermo.de/threads/anzeige-nach-update-auf-2-82-falsch-rum.174/

Die Drehrichtung zwischen Mini V1 und V2 unterscheidet sich um 180°. Wenn du also die "falsche" Konfiguration einstellst und ein Display-Update durchführst, wird das Display vermutlich gedreht. Anschließend stellst du wieder auf die ursprüngliche Konfiguration ein (kein Display-Update mehr durchführen). Die Nextion Firmware bleibt dann auf der anderen Einstellung. Hauptunterschied in den beiden Versionen liegt im Pitmaster. Es könnte sein, dass du dann am Display zwei Pitmaster angezeigt bekommst, wovon du aber nur den ersten nutzen kannst.

Ansonsten bleibt dir bei der Raspberry Pi Version nur das manuelle Erstellen der Nextion Firmware und dem manuellen Flashen per SD-Slot. Wird allerdings ein wenig Arbeit geben, weil der aktuelle Nextion Editor die alten HMI-Files nicht mehr komplett liest (Hersteller hat zwischendurch Funktionen erneuert). Es müssten also ein paar Funktionen in der Nextion Programmierung erneuert werden, damit es wieder kompliliert werden kann.

Hallo Steffen,
Danke für deine Rückmeldung.
Ich habe zunächst den Titel korrigiert 😁.

Da ich mir ein Holzgehäuse mit einer Aluminium-Frontplatte baue und dies unter die Seitliche Ablage verbaut wird, wär die Variante mit der Antenne wohl besser.
Wäre das drehen des Display‘s bei der ESP32-Umstellung machbar?
Wenn ja, dann stelle ich sofort um und versuche gar nicht den Pi zu manipulieren. 😁

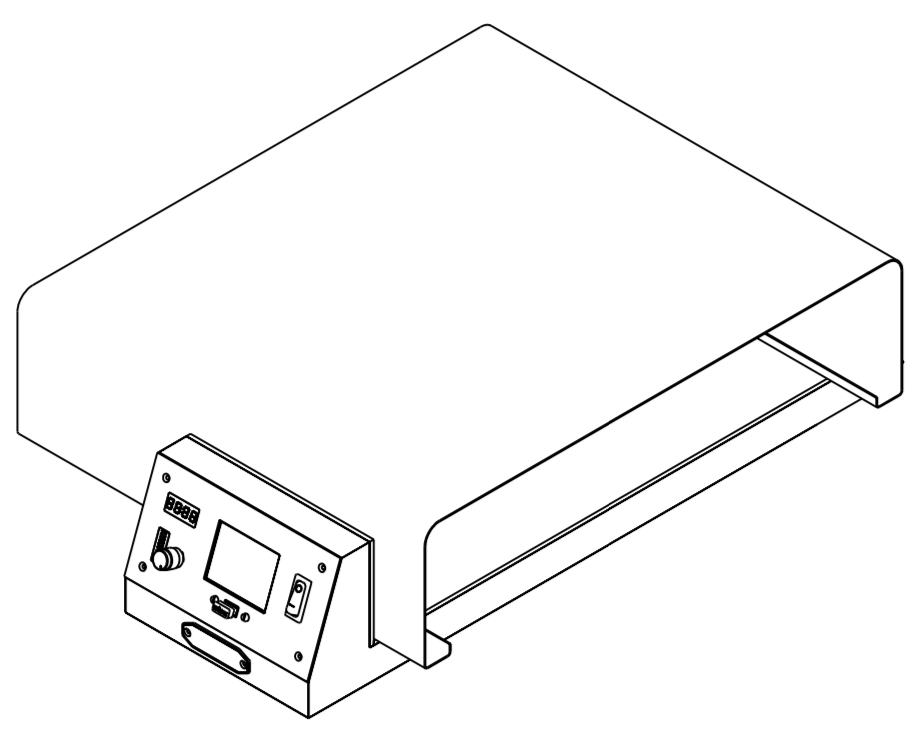

Anbei ein Bild des ersten Entwurfs des Gehäuse.


Sofern das Gehäuse nicht komplett metallisch ist, könnte auch die PCB-Variante funktionieren. Alternativ müsstest du zwei Stabantennen in der Konstruktion einplanen (1x WiFi, 1x Bluetooth [Kopplung kabelloser Fühler]). Der Anschluss für die Antennen ist U.FL.

IC-Cruncher schrieb:
Wäre das drehen des Display‘s bei der ESP32-Umstellung machbar?
Zum Vergrößern anklicken....
Ja, die kompilierten Nextion tft-Files liegen auf GitHub und können über den Recovery Mode geladen werden: Link

Aber wenn du dein Gehäuse so individuell gestaltest, warum drehst du das Display dann nicht einfach in die passende Richtung?

Das grundgehäuse wir eine "Holzkiste". Die Frontplatte ist aus Alu.
Ich fürchte, das das Gehäuse unter der Seitenablage hängt, könnte ich mir vorstellen, das der Empfang beinträchtigt ist.
Für den WLAN-Stick habe ich vorne einen USB-Anschluss heraus geführt. Hat der ESP32 noch einen USB-Anschluss dafür?

Der Anzeigebereich ist beim Display asymetrisch. Es wär schön, wenn die Anzeige gedreht ist, dann kann ich das Display weiter nach aussen schieben.
Ist aber nicht zwingend nötig.

IC-Cruncher schrieb:
Der Anzeigebereich ist beim Display asymetrisch. Es wär schön, wenn die Anzeige gedreht ist, dann kann ich das Display weiter nach aussen schieben.
Ist aber nicht zwingend nötig.
Zum Vergrößern anklicken....
Verstehe.

IC-Cruncher schrieb:
Hat der ESP32 noch einen USB-Anschluss dafür?
Zum Vergrößern anklicken....
Nein, beim ESP32 ist das Funk-Modul direkt integriert, daher entweder die PCB-Antenne (direkt auf der Platine) oder der U.FL. Anschluss für eine externe Antenne. Ein USB-WiFi-Stick, wie beim Pi, kann vom ESP nicht verarbeitet werden.

Danke für die Rückinfo.
kleines Update.
Ich habe das Design angepasst und den USB-Anschluss entfernt.
ich werde dann wohl die U.FL.-Varinate mit der Antenne bestellen.


Der ESP32 hat noch den Vorteil in deinem Design, dass er nicht "hoch-/runtergefahren" werden muss, wie der Pi. Einfach mit deinem On/Off-Schalter die Spannungsversorgung aktivieren/deaktivieren.

Am Touchscreen sind allerdings beim ESP nicht die identischen Funktionen umgesetzt, wie in der Pi Version. Eventuell noch mal kontrollieren, je nachdem was du da planst.

da sollte ich keine Probleme bekommen.
ich habe das Funkmodul nicht im Einsatz und die E-Mail Alarmierung nutze ich auch nicht. :-)

Jetzt gilt es nur noch der Umsetzung.
