oktaeder smoker

[iceman_D]

hi, ja das mit der hitze will ich entkoppeln....entweder durch hitzebeständige kunststoff(is irgend ein hightech kunststoff von nem kumpel)
oder mit mit edelstahleinsätzen.

muss ich mal sehen was besser geht....ansonsten würden die teile verdammt heiss werde, das ist mir schon klar

naja freitag oder samstags gehts dann weiter mit dem teil.

gruß



[iceman_D]

also griffe an dem garraumdeckel hab ich schon mal angeschweisst.
bilder leider keine gemacht, hol ich halt nach....

ich strebe eine arbeitshöhe bzw rosthöhe von 900mm vom boden aus gemessen an....leute ist das zu hoch oder zu tief oder fasst es??

gruß



[Ebbel]

Kommt drauf an, wie groß du bist. Mach dir die Höhe so, daß du bequem arbeiten kannst.



[iceman_D]

bin 180cm groß....denk aber das das passen sollte....oder doch vieleicht griffhöhe 900mm ?
wird dann wohl so laufen.....2mal abgeschnitten und immernoch zu kurz



[iceman_D]

soooo......
heute war ja mal wieder sonntag.
hab ich 2 türscharniere gemacht.....die deckelscharniere sehen genauso aus,
nur 4 nummern größer.....hoffe das das so geht.
langsam geht mit den kleinteilen voran......das gestell und die räder mussen auch noch
wird schon wird schon......prost



[iceman_D]

momentan lass ich noch halbschalen für 8 eckige füsse kannten und ein regelbares, wie hießt das bei euch?? Baffle oder so schneiden.
mal sehen wann es weiter gehen kann....

gruß
peter



[bierwurst-Franken]

Sauberes Projekt!

Hast Du dieses Verbindungselement selbst gedreht, oder gibt es die zu kaufen?

Wenn ja, wie werden die Teile bezeichnet???

Grüße



[iceman_D]

hab ich selber gedreht.
hatte ein paar reststücke von nem kumpel bekommen und wusste nie was ich damit anfangen soll....jetzt hatte es nen sinn

ps. die feder ist aus einer alten motorradkupplung



[iceman_D]

grad eben von der poliermaschine zurück....aaaahhhh messing macht immer so einen dreck !!



[iceman_D]

hi all,
als ich heut 2 verschweißte bleche tennen wollte hats nen kleinen unfall geben.
hab mit dem kleine winkelschleifer und nem 1mm trennblatt im gegenlauf gearbeitet, dabei hat es das blatt gefressen und der schleifer kam mit entgegen.
eingeschlagen isser auf der kurzen rippe..gott sei dank mit der gehäuseseite und nicht mit dem trennblatt....
der schleifer ist in 2 teile zerbrochen......meine rippe hat gehalten
danke dem angefutterten speck



[bierwurst-Franken]

Sei froh, dass Dir kein Zopfbürstenaufsatz mit der Flex durchgegangen ist (die eitern ganz schlecht raus).

Schwein gehabt!



[Ben Galo]

Aua aua .hast da echt glück gehabt.



[iceman_D]

Sei froh, dass Dir kein Zopfbürstenaufsatz mit der Flex durchgegangen ist (die eitern ganz schlecht raus).

Schwein gehabt!

stimmt, kann ich bestätigen....ist mir 2mal passiert das sich teile aus der bürste gelöst haben und im meinem nadelbett steckten....
der finger ist ca. dopppelt so dick als normal angeschwollen und die gelbe flüssigkeit.....ahhh wenn ich dran denke tuts mir heut noch wehhhhhh



[iceman_D]

soooo, mein 1050watt schinkelschleifer ging vorgestern in schall und rauch auf
heut ein modell mit 900watt von metabo geholt.....165euro samt metaborucksack

mal montag ausprobieren.....dann geht mit dem bau weiter....
räder sind auch gekommen und jetzt brauch ich nur noch die blechteile für
die füsse
gruß



[iceman_D]

sooo, der neue winkelschleifer geht echt sauber....läuft schon leise und rund...

hier mal wieder bilder vom jetztigen zwischenstand.

leider sind die blechteile der füsse noch nicht da.....
somit mach ich ein wenig am rost weiter

an den scharnieren für den deckel seht ihr abgerundete teile und spitz zulaufende, die spitzen werden anschließend auf ein angeschweißtes stahl, unten am scharnier als deckelanschlag auftreffen. diesen muss ich jedoch erst noch schneiden und verschweißen.....dann hält das auch.
wobei ich mir aber überlegt habe die scharniere nochmals zu lösen, da der deckel vorne rechts und hinten links nicht so dolle dicht schließt....

gruß peter



[iceman_D]

oh man leutz, nicht das ihr meint das das projekt eingeschlafen ist,
jedoch warte ich seit über 2 monaten auf die gekannteten teile für die füsse,
sowie für 2 teile (gelasert) für die wärmesteuerung.....ich glaub der typ ist verschollen.

hat jemand die möglichkeit auf arbeit mir die fehlenden teile zu kanten und zu lasern oder fräsen??
bitte dann melden.......gruß



[iceman_D]

so, zumindest heute hat ich ne zusage erhalten für nen laserzugschnitt der schiebers, oder der schiebersteuerung......

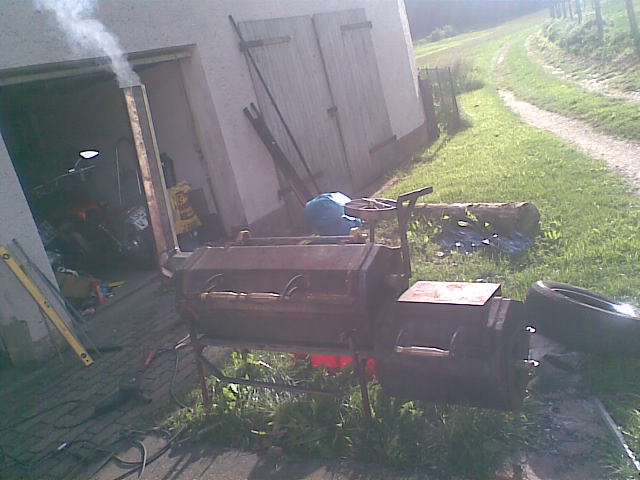

hab heut mal ein wenig gebrutzelt und nen auspuff....natürlich achteckig.....
angebrutzelt......ne klappbare ablage hat er gestern schon erhalten.

evtl. bekomme ich jetzt noch ne zusagen zum kanten der halbschalen für die füsse....

aber jetzt erst mal bilders

und was ich noch sagen wollte, die entkoppelung der messinggriffe funktioniert auch. der an der sfb ist zwar mehr als handwarm, aber zum schnellen öffnen ohne handschuhe gehts grad so, obwohl schon ne halbe stunde voll befeuert wurde.

p.s. das rechte abgasthermometer hat gleich mal den geist aufgegeben, als ich depp das teil in die GR legte und dort vergessen habe.......



[bierwurst-Franken]

Geil - es geht weiter!

Schöne Proportionen schon mal.

Schwund - wie Dein Thermo müssen drin sein...

Ich bestell die Tage mal ein paar Ramster-Thermos - mittlerweile nutze ich nur noch die - hast Du ja gesehen (zeigt auch nach Überdrehen bis 800° noch sauber die digital gegen-gecheckte Temperatur).

Magst eins?

Dann sag Bescheid.

Grüße



[iceman_D]

ja neee, aber danke fürs angebot.....aber wie sieht das denn aus ??
zwei verschiedene thermos.....stilbruch !!!

was ich jedoch gesehen habe ist ein temp-unterschied links recht von gut 40 grad. ich hatte noch ein edelstahlabfalleimer........hab ich in der mitte zerschnitten und die halbschalte als leitblech genommen....siehe da, selbst ohne schieber oder drosselklappe hab ich jetzt nen tempunterschied von 10 grad......nach dem ich den bogen auf der innenseite des auspuffs ebenfalls noch nicht drinnen habe ist das schon ne nette sache die 10 grad.

übrigens dient der bogen dazu das der auspuff im inneren tiefer gesetzt wird und somit weniger hitze rauszieht.....hab halt bei der planung den auspuff zu hoch angesetzt......



[iceman_D]

noch mal kurz ne frage zu den thermos.
hab die jetzt platziert und die fühler reichen bis ca 10cm über den rost.
gedanke war das die auch die temp messen die am gargut auftrehten und nicht die gr-temp unterm deckel......war der gedanke da richtig??

gruß peter
