Supportthread zum WLAN-Thermometer mit dem Raspberry Pi

Um den Raspberry Pi ordentlich zu resetten oder runter zu fahren oder einzuschalten hab ich etwas gefunden:

Hardware
Selbstbau-Anleitung: Raspberry Pi Power Button - Good to Know Database
Script
Raspbian: Software für den Raspberry Pi Power Button einrichten - Good to Know Database

Es erfordert einen kleinen Stiftleisteneinbau auf dem Raspberry Pi, den ich allerdings auf meiner K-Fühler Platine mit einplanen möchte. Sollte allerdings so gebaut werden das diese erweiterung optional gehandhabt werden kann.

Dazu kommt die PWM Schnittstelle, 3 mal K-Fühler, 5 mal normale Fühler.
Was noch n Wunsch von mir wäre wäre die komplette Pitmastersteuerung auf der Platine unter zu bekommen. So AllInOne... Allerdings wäre da ein Schaltplan von nöten wie das aussehen soll.

Was haltet ihr davon?

Gruß, Marco

@911er

Den Raspberry Pi kannst Du Dir auch hier bestellen

RASPBERRY PI B - Raspberry Pi Typ B, 512 MB bei reichelt elektronik

Die Speicherkarte sollte gehen

SAMSUNG MB-SS4GA - SDHC-Card 4GB - Samsung - Class 4 bei reichelt elektronik

WLAN Stick

EDIMAX EW-7811UN - Wlan 802.11b - g - n nano USB Adapter, 150 Mbit - s bei reichelt elektronik

Netzteil

NT MICRO USB 1A - Micro-USB Steckernetzteil, 5V, 1A bei reichelt elektronik

Dann denk daran das Du für die Installation ein HDMI-Kabel (eigentlich nur am Anfang) und Tastatur/Maus benötigst.

Gruß, Marco

Erstmal großen Respekt für dieses Projekt. Wenn ich meinen Pitmaster fertig gebaut habe, werde ich mich auch mal an dem Thermometer versuchen.

Damit komme ich auch zu meinem Erweiterungswunsch:
Wäre es nicht möglich, ein entsprechendes Relais mit Lüftersteuerung anzubinden und so quasi den Pitmaster zu integrieren?

Automatisch gesteuerte 3-2-1 Ribs hätten ihren Reiz ;)

Hallo,

die 4:0 Ribs mit dem Pitmaster waren perfekt!

attachment.php


attachment.php


attachment.php


Die Temperatur ist nie über die Solltemperatur gestiegen und auch nach dem Moppen oder Kohle nachlegen schnell wieder dort gewesen wo sie hinsoll!

Den Weber habe ich so wie hier Beschrieben verwendet.youtube

LG

Joe







Anhänge

  • IMG_20130823_150503.jpg
    147 KB · Aufrufe: 1.035
  • IMG_20130823_150756.jpg
    157,1 KB · Aufrufe: 988
  • IMG_20130823_171828.jpg
    194,3 KB · Aufrufe: 1.049
Der Schaltplan sollte auch schon zu 90% fertig sein.

*Schaltplan wurde überarbeitet*

Bitte mal so ein bisserl überprüfen ob Fehler drin sind oder es hat noch einer ne Idee was noch mit rein kann. Der Plan beinhaltet den PWM Anschluss und 3 K-Fühler (optional).

Gruß, Marco

PS: @Joe, Sieht echt lecker aus!!!


Anhänge

  • Schaltplan.jpg
    156,9 KB · Aufrufe: 342
Zuletzt bearbeitet:
Hi,

der Schaltplan schaut dchon mal nicht schlecht aus!
Was mir spontan auffällt ist dass die Pin's nicht stimmen!
Pin3 ist Halt usw.usf.
Lg

Edit:
Aja mach noch ein Kontrastpoti drauf fürs Display...

Zuletzt bearbeitet:
Hallo gjranti,

könntest du bei dem Pitmaster PWM Anschluss diesen bitte so machen das ein Fahrtenregler / Servo Stecker direkt mit dem Originalstecker auf der Platine angeschlossen werden kann? Dazu muss die Belegung so aussehen
Code:
PWM - +5V - GND
Und schön wäre es noch wenn die +5V durch einen Jumper unterbrochen werden könnten weil es Fahrtenregler mit BEC (Empfängerstrom versorgung) gibt und die auch +5V in den PI liefern würden und das ist ohne Schutzschaltung nicht unbedingt gut.

Der Halt hat nichts mit dem Pitmaster zu tun und ich sehe ihn in deinem Schaltplan als PIT_Halt.

Super und danke für deine Mühe!

Servus Leute

PWM Anschluss
http://www.toeging.net/flieger/profi/stecker/stecker.htm#graupner

Ist der hier, oder? dann sollte mein Anschluss passen. Das mit dem Jumper kann ich einbauen, kein Problem. Wäre es aber nicht besser das mit einer SperrDiode zu lösen? Es fehlen dann 0,7 V aber es ist die Sicherheit gegeben das unwissende nicht gleich RaspPi schrotten.

Das Dimmen der Display Hintergrundbeleuchtung, könnte man das nicht so lösen das man das auch über PWM vom RaspPi steuern kann?

Der GPIO3 ist der PIN 5 Auf dem RaspPi laut dieser Anleitung.

Berichtigt mich falls ich falsch liege.

Gruß, Marco

Das Dimmen der Display Hintergrundbeleuchtung, könnte man das nicht so lösen das man das auch über PWM vom RaspPi steuern kann?
Zum Vergrößern anklicken....

Das finde ich persönlich nicht so gut, da man das Display immer der vorherrschenden Umgebung anpassen muss, inkl. Nachregeln. Und das geht mit einem Hardware-Teil wesentlich besser als mit Software. Ich möchte nicht immer mit dem Handy etc. umspielen müssen nur um das Display dem Sonnenstand anzupassen.

mit 2 Tastern könntest Du die Helligkeit regeln. Das andere ist wie oft stellt man die Helligkeit ein... LEDS über einen Poti steuern, da hat man mir schon vor 25 Jahren während meiner Ausbildung abgeraten. Warum weiß ich nicht mehr...

Andere Stecker deswegen weil ich das ganze so einfach wie möglich halten will. Auf dem Display müssen auf der V1 die Masse punkte miteinander verlötet werden, das möchte ich auf der V2 anders lösen. Da die alten Buchsenleisten leider nicht als 2x6 Reihenhergeben, werde ich deswegen auch die kleineren Stecker nehmen. Zudem kommt inzwischen so viel auf die Platine das ich sehen muss wo der Platzt bleibt.


Ich liebe Herausforderungen :)

Zuletzt bearbeitet:
Servus Leute

Ich hab mir nochmal n Kopf gemacht wegen dem Kontrast vom Display und hab das mal mit eingefügt:
attachment.php

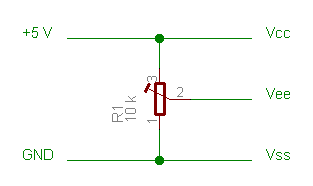

Das kam von diesem Bild, dazu wird ein 10 kOhm Poti her genommen.
attachment.php


Für Änderungen bin ich bin ich immer empfänglich!

Gruß, Marco





Anhänge

  • Display.jpg
    53,9 KB · Aufrufe: 930
  • LCD_Vee.gif
    1,1 KB · Aufrufe: 885
So der komplette neue Schaltplan.

attachment.php


Gruß, Marco

@Joe, der PWM Anschluss ist wie bei einem Graupner Servo aufgebaut



Anhänge

  • Schaltplan.jpg
    162,7 KB · Aufrufe: 1.056
Hi,

schaut schon mal ganz gut aus... Werd ihn morgen mal genauer betrachten :-)

Ps mit den Pins hattest du natürlich recht. Ich sollte halt nicht Posten bevor ich meinen Kaffee getrunken habe :-D

Eine Frage noch bezüglich der Platine

Ist es auch möglich den Schaltplan bzw. Die Platine so auszulegen dass man optional entweder TypK verwenden kann oder die Normalen Sensoren?!
Entweder mit jumper oder mit einen Umschalter bzw. Mit Lötbrücken. So kann jeder selber sein Setup wählen. Wenn er TypK nicht braucht kann er einfach die ic's nicht bestücken und dafür 8normale Fühler...
Ausserdem falls noch Platz ist auf der Platine ist wäre eine "Status LED" bzw. Stiftleiste dafür auch sehr fein.
Die kann man dann auch einfach ins gehäuse Enbauen und Anstecken dami man sieht ob die Stromversorgung da ist ider nicht ;-)

Lg

Hat mal jemand ne Lösung gefunden um ne Stiftleiste anzubringen? Ich meine die 2x4 polige direkt neben der großen am RPi.
Bauen gerade am Reset/ShutDown-Button als Hardwarelösung. In der App ist er schon, aber wir wollten noch einen als Hardwareversion einbauen.

Wenn einer ne Idee/Lösung hat, immer ran damit :D

Grüße

Phantomias2006 schrieb:
Eine Frage noch bezüglich der Platine

Ist es auch möglich den Schaltplan bzw. Die Platine so auszulegen dass man optional entweder TypK verwenden kann oder die Normalen Sensoren?!
Entweder mit jumper oder mit einen Umschalter bzw. Mit Lötbrücken. So kann jeder selber sein Setup wählen. Wenn er TypK nicht braucht kann er einfach die ic's nicht bestücken und dafür 8normale Fühler...
Ausserdem falls noch Platz ist auf der Platine ist wäre eine "Status LED" bzw. Stiftleiste dafür auch sehr fein.
Die kann man dann auch einfach ins gehäuse Enbauen und Anstecken dami man sieht ob die Stromversorgung da ist ider nicht ;-)

Lg
Zum Vergrößern anklicken....

Servus Phantomias

Status LED ist kein Ding, ist auch schnell eingebaut. Nur ist das wirklich nötig? Wenn Du den RasPi einschaltest leichtet das Display gleich mit da es direkt an der Stromversorgung hängt. Oder hast Du vor die Platine ohne Display zu betreiben?

Ich würde es gut finden wenn man die Anzeige auf dem Display Variabel gestalten könnte, zB. Ich hab nur 5 Fühler und diese sind auch in der Weboberfläche eingestellt, dann werden diese 5 auch nur im Display angezeigt. Braucht man mehr als 5 normale Fühler?

Gruß, Marco
