WLAN Thermometer Mini v2

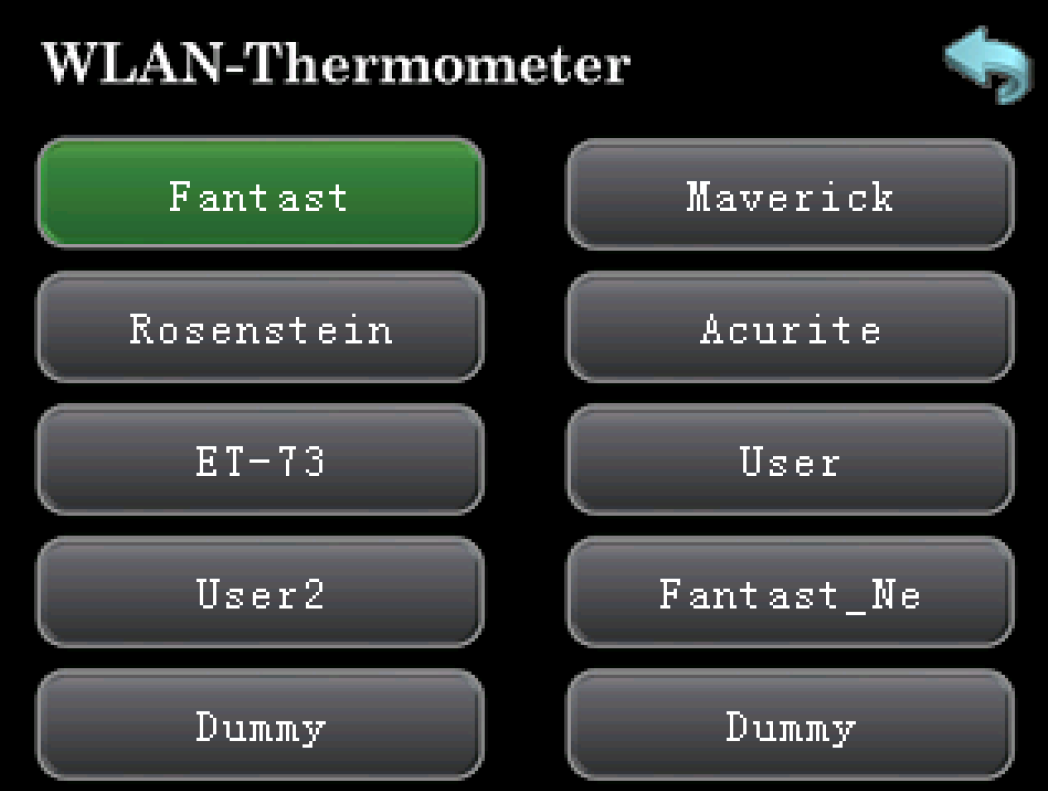

Kurz eine Frage: Welcher Fühlertyp muss eigentlich für die 2 K-Typ Sensoren eingestellt werden?



Anhänge

  • upload_2017-3-14_16-11-12.png
    94,9 KB · Aufrufe: 1.059
Nicht lachen..., aber
ist es eigentlich möglich, das (den, die?) Pigtail an eine USB-Buchse anzupfriemeln?
Somit würde an der Mini derUSB-Port frei bleiben, z.B. für eine Web-Cam.
@ Mod ist "nur" die Buchse vom Pigtail auflöten?
LG, Frank

Latzi schrieb:
Kurz eine Frage: Welcher Fühlertyp muss eigentlich für die 2 K-Typ Sensoren eingestellt werden?
Zum Vergrößern anklicken....
Überhaupt keinen.
Wenn man eine Mini v2 mit Add-On Platine hat tauchen zwei Kanäle auf bei denen man keinen Fühler auswählen kann.

Bärliner schrieb:
ist es eigentlich möglich, das (den, die?) Pigtail an eine USB-Buchse anzupfriemeln?
Zum Vergrößern anklicken....
Keine Ahnung was du damit meinst. :blinky:

Bärliner schrieb:
@ Mod ist "nur" die Buchse vom Pigtail auflöten?
Zum Vergrößern anklicken....
Nein. Das wäre ja deutlich zu einfach :P
Man muss einen 0 Ohm Widerstand umlöten. Der ist aber so klein das man den kaum mit dem bloßen Auge sieht.
http://www.briandorey.com/post/Raspberry-Pi-Zero-W-external-antenna-mod

Bärliner schrieb:
Nicht lachen..., aber
ist es eigentlich möglich, das (den, die?) Pigtail an eine USB-Buchse anzupfriemeln?
Somit würde an der Mini derUSB-Port frei bleiben, z.B. für eine Web-Cam.
@ Mod ist "nur" die Buchse vom Pigtail auflöten?
LG, Frank
Zum Vergrößern anklicken....
die neue Zero W (W wie Wlan) hat Wlan onboard. Der Empfang ist mau. Wenn du den Mod machst, dann musst die Hirose Buchse drauf gelötet werden und der 0Ohm Widerstand gedreht werden.
Der Pigtail (Antennen Anschluss Kabel) kann dann angesteckt werden. einfach ein Loch in Gehäuse zusatzlich bohren oder die mittlere ("freie") Lüfterbuchsenbphrung nehmen. Dann Antenne anschrauben.

bbq_nulli schrieb:
mit 433 Mhz und Maverick und 2x K-Type sind 12 Kanäle möglich ?
Zum Vergrößern anklicken....
Ja,

zwecks Fühler:
Code:
[1]
number = 1
name = Fantast
a = 3.3558340e-03
b = 2.5698192e-04
c = 1.6391056e-06
Rn = 50.08

[2]
number = 2
name = MAVERICK
a = 3.3561580e-03
b = 2.2237925e-04
c = 2.6520160e-06
Rn = 1004.0

[3]
number = 3
name = iGrill2
a = 3.3562424e-03
b = 2.5319218e-04
c = 2.7988397e-06
Rn = 99.61

[4]
number = 4
name = ThermoWorks
a = 3.3556417e-03
b = 2.5191450e-04
c = 2.3606960e-06
Rn = 97.31

[5]
number = 5
name = ET-73
a = 0.00335672
b = 0.000291888
c = 0.00000439054
Rn = 200

[6]
number = 6
name = PERFEKTION
a = 3.3561990e-03
b = 2.4352911e-04
c = 3.4519389e-06
Rn = 200.1

[7]
number = 7
name = 100K6A1B
a = 0.00335639
b = 0.000241116
c = 0.00000243362
Rn = 100

[8]
number = 8
name = FANTAST_NEU
a = 0.00334519
b = 0.000243825
c = 0.00000261726
Rn = 220

[9]
number = 9
name = PT100
Rkomp = 0.0

[10]
number = 10
name = PT1000
Rkomp = 0.0

[11]
number = 11
name = KTYPE

[12]
number = 12
name = 100K3950
a = 3.3527432e-03
b = 2.5977101e-04
c = 3.6934250e-06
Rn = 100.0

[13]
number = 13
name = ROSENSTEIN
a = 0.003362
b = 0.000251911
c = 0.00000351094
Rn = 100

[14]
number = 14
name = 5K3A1B
a = 0.0033555
b = 0.0002570
c = 0.00000243
Rn = 5

[15]
number = 15
name = ET-735
a = 3.3566373e-03
b = 1.9664428e-04
c = 9.6248678e-07
Rn = 998.9

[16]
number = 16
name = Acurite
a = 3.3555291e-03
b = 2.5249073e-04
c = 2.5667292e-06
Rn = 50.21

[17]
number = 17
name = ODC
a = 3.3538614e-03
b = 2.2352517e-04
c = 2.4382337e-06
Rn = 1000

[18]
number = 18
name = Santos
a = 3.3561093e-03
b = 2.3552814e-04
c = 2.1375541e-06
Rn = 200.82

[19]
number = 19
name = SmokeMAX
a = 3.3561946e-03
b = 2.5500050e-04
c = 2.5976258e-06
Rn = 99.645

[20]
number = 20
name = Weber_6743
a = 3.3558796e-03
b = 2.7111149e-04
c = 3.1838428e-06
Rn = 102.315

Phantomias2006 schrieb:
Ja,

zwecks Fühler:
Code:
[1]
number = 1
name = Fantast
a = 3.3558340e-03
b = 2.5698192e-04
c = 1.6391056e-06
Rn = 50.08

[2]
number = 2
name = MAVERICK
a = 3.3561580e-03
b = 2.2237925e-04
c = 2.6520160e-06
Rn = 1004.0

[3]
number = 3
name = iGrill2
a = 3.3562424e-03
b = 2.5319218e-04
c = 2.7988397e-06
Rn = 99.61

[4]
number = 4
name = ThermoWorks
a = 3.3556417e-03
b = 2.5191450e-04
c = 2.3606960e-06
Rn = 97.31

[5]
number = 5
name = ET-73
a = 0.00335672
b = 0.000291888
c = 0.00000439054
Rn = 200

[6]
number = 6
name = PERFEKTION
a = 3.3561990e-03
b = 2.4352911e-04
c = 3.4519389e-06
Rn = 200.1

[7]
number = 7
name = 100K6A1B
a = 0.00335639
b = 0.000241116
c = 0.00000243362
Rn = 100

[8]
number = 8
name = FANTAST_NEU
a = 0.00334519
b = 0.000243825
c = 0.00000261726
Rn = 220

[9]
number = 9
name = PT100
Rkomp = 0.0

[10]
number = 10
name = PT1000
Rkomp = 0.0

[11]
number = 11
name = KTYPE

[12]
number = 12
name = 100K3950
a = 3.3527432e-03
b = 2.5977101e-04
c = 3.6934250e-06
Rn = 100.0

[13]
number = 13
name = ROSENSTEIN
a = 0.003362
b = 0.000251911
c = 0.00000351094
Rn = 100

[14]
number = 14
name = 5K3A1B
a = 0.0033555
b = 0.0002570
c = 0.00000243
Rn = 5

[15]
number = 15
name = ET-735
a = 3.3566373e-03
b = 1.9664428e-04
c = 9.6248678e-07
Rn = 998.9

[16]
number = 16
name = Acurite
a = 3.3555291e-03
b = 2.5249073e-04
c = 2.5667292e-06
Rn = 50.21

[17]
number = 17
name = ODC
a = 3.3538614e-03
b = 2.2352517e-04
c = 2.4382337e-06
Rn = 1000

[18]
number = 18
name = Santos
a = 3.3561093e-03
b = 2.3552814e-04
c = 2.1375541e-06
Rn = 200.82

[19]
number = 19
name = SmokeMAX
a = 3.3561946e-03
b = 2.5500050e-04
c = 2.5976258e-06
Rn = 99.645

[20]
number = 20
name = Weber_6743
a = 3.3558796e-03
b = 2.7111149e-04
c = 3.1838428e-06
Rn = 102.315
Zum Vergrößern anklicken....
Sehr ausführlich @Phantomias2006 :thumb1:
Steh mit dem Kollegen per PN in Kontakt, den Rest übernehmen ich ;-)

Wer zuerst hier schreit bekommt dieses Gehäuse (natürlich ohne Inhalt :P ) geschenkt.
Versandkosten muss du natürlich übernähmen ;-)



Anhänge

  • IMG_8451.jpg
    731,2 KB · Aufrufe: 767
  • IMG_8456.jpg
    438,1 KB · Aufrufe: 774
