WLAN Thermometer Mini v2

[Knarf2807]

Eine Frage noch. Ich vergleiche hier gerade die bestückte Platine aus dem Verkaufthread und die Bauteile aus der Anleitung.
Wenn ich die SMD bestückte Platine nehme: Brauche ich dann noch die beiden Sicherungen (2A und 0.75A)und den step-up Wandler? Sind die Teile schon auf der Platine? :/

Frank



[tschensie]

Eine Frage noch. Ich vergleiche hier gerade die bestückte Platine aus dem Verkaufthread und die Bauteile aus der Anleitung.
Wenn ich die SMD bestückte Platine nehme: Brauche ich dann noch die beiden Sicherungen (2A und 0.75A)und den step-up Wandler? Sind die Teile schon auf der Platine? :/

Frank

Nein, die Teile sind schon drauf.
Du brauchst nur noch die Teile aus dem im VK-Thread verlinkten Warenkorb: https://www.reichelt.de/my/1313923



[tschensie]

In der Anleitung steht "gemäß Aufdruck bestücken".
Da auf der Platine für den OP kein Punkt vorhanden ist, gibt es auch keinen auf dem IC.
Man erkennt aber einen Strich auf einer langen Seite. Dieser zeigt an dass das Gehäuse von IC an dieser Stelle eine Schräge hat. Halte das IC mal gegen das Licht und du wirst die Schräge sehen.



Ich habe mir beim letzten mal andere Summer über Amazon bestellt.
https://www.amazon.de/dp/B01H1U1UJG/ref=cm_sw_r_cp_api_PdEwzb7KKQ65E
Die sind etwas größer und passen nicht direkt drauf. Dafür habe ich eines der Beinchen passend gebogen. Ist sicher keine optimale Lösung, funktioniert aber sehr gut. Reichelt bietet den AL-60SP05HT an. Auch der ist ein bisschen zu groß und muss passend gemacht werden. Sollte aber auch gehen (keine Garantie da ich ihn nicht getestet habe)

Ich habe mal ein wenig gesucht.
Der hier sollte doch eigentlich perfekt passen, oder ?
https://www.conrad.de/de/magnetisch...80-db-5-vdc-27-03-khz-inhalt-1-st-710886.html



[Gast-AlgV5V]

Warscheinlich geht er auch.
Mal gucken vielleicht zeichne ich die Mini v2 um das auch ein Summer mit 7,6mm rastermass rein passt.
Die sind deutlich lauter



[tschensie]

Ich habe in meiner V2 garkeinen mehr drin.
Nachdem ich mal vergessen hatte den in der GUI auszuschalten, mein Handy auf lautlos hatte und der UDS über Nacht ausgegangen ist war der Nachbar am nächsten Tag etwas genervt vom gepiepe die ganze Nacht
Ich habe davon nichts mitbekommen.......
Aber mit 2 Portionen PP ließ er sich wenigsten wieder besänftigen...



[Knarf2807]

Hahja... Dumme Fragen gehen mir nie aus.

Ich brauche auch Kabel für die Innenverkabelung. Sowas liegt bei mir nicht rum. Wie dick muss das Kabel mindestens sein? 0,5mm ist wahrscheinlich hoffnungslos überdimensioniert.

Frank



[tschensie]

Nö, brauchst du eigentlich nicht.
Die Kabel für die Buchsen sind ja bei den Platinensteckverbindern bei, das Kabel für's Display ist beim Display dabei.
Und für das USB-Breakout nimmst du, je nach dem wie du es baust, entweder das Stück Kabel was du am Micro-USB Adapter abschneidest oder die Reste von den gekürzten Buchsenkabeln.



[Knarf2807]

Nö, brauchst du eigentlich nicht.
Die Kabel für die Buchsen sind ja bei den Platinensteckverbindern bei, das Kabel für's Display ist beim Display dabei.
Und für das USB-Breakout nimmst du, je nach dem wie du es baust, entweder das Stück Kabel was du am Micro-USB Adapter abschneidest oder die Reste von den gekürzten Buchsenkabeln.

Ok, das ist einfach.

Danke!

Edit brüllt gerade aus dem off : Frank, du machst dir viel zu viele Gedanken...



[tschensie]

Da hat Edit recht



[tschensie]

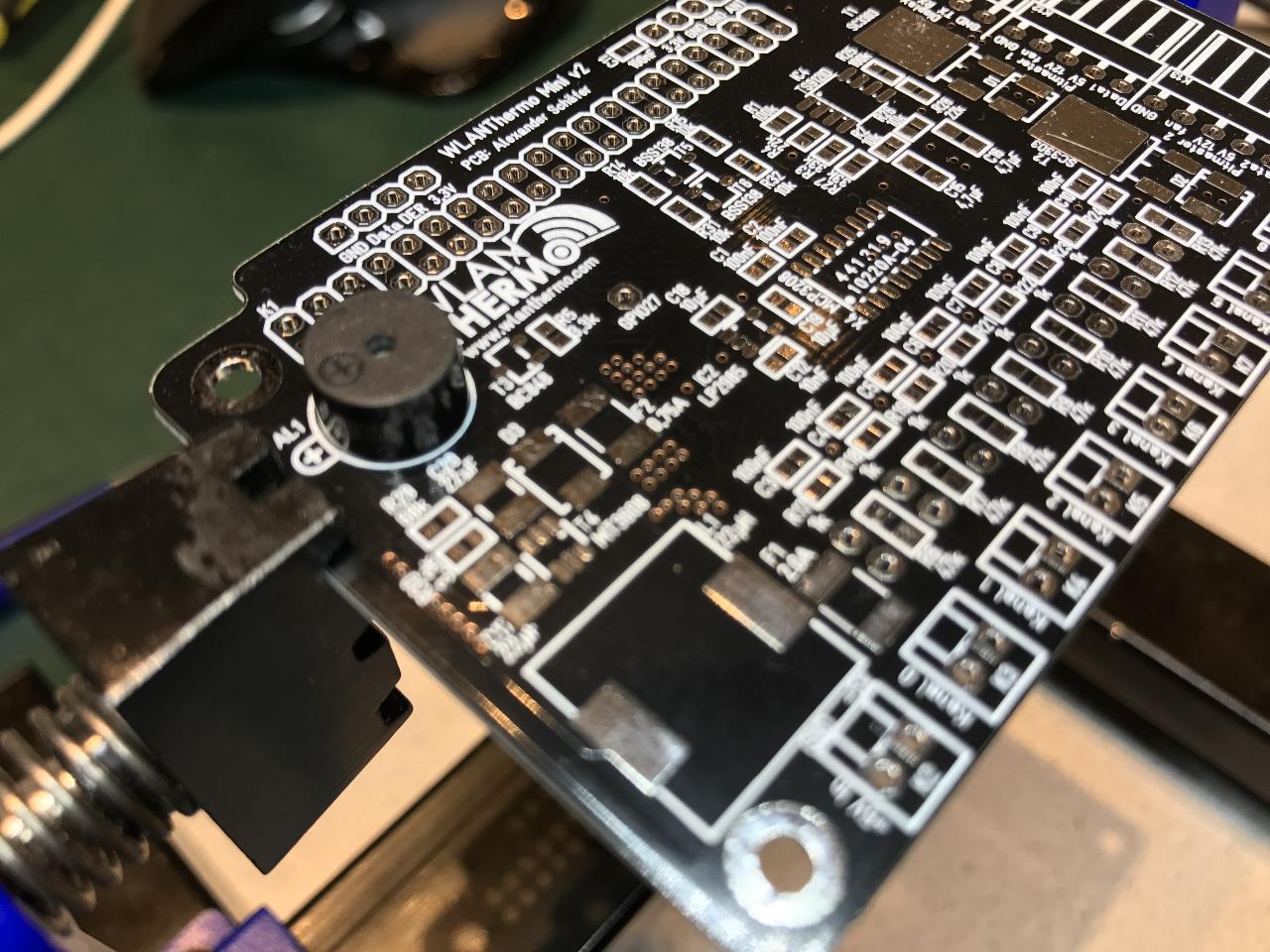

So, habe heute ein paar Signalgeber von Conrad bekommen.
Passen perfekt und funktionieren.



[Phantomias2006]

So, habe heute ein paar Signalgeber von Conrad bekommen.
Passen perfekt und funktionieren.

Anhang anzeigen 1518589

Ich glaub dir fehlen noch ein paar Teile



[tschensie]

Das war die 1. Anprobe



[don_]

Ich glaub dir fehlen noch ein paar Teile

Egal, Hauptsache es piept



[schilli]

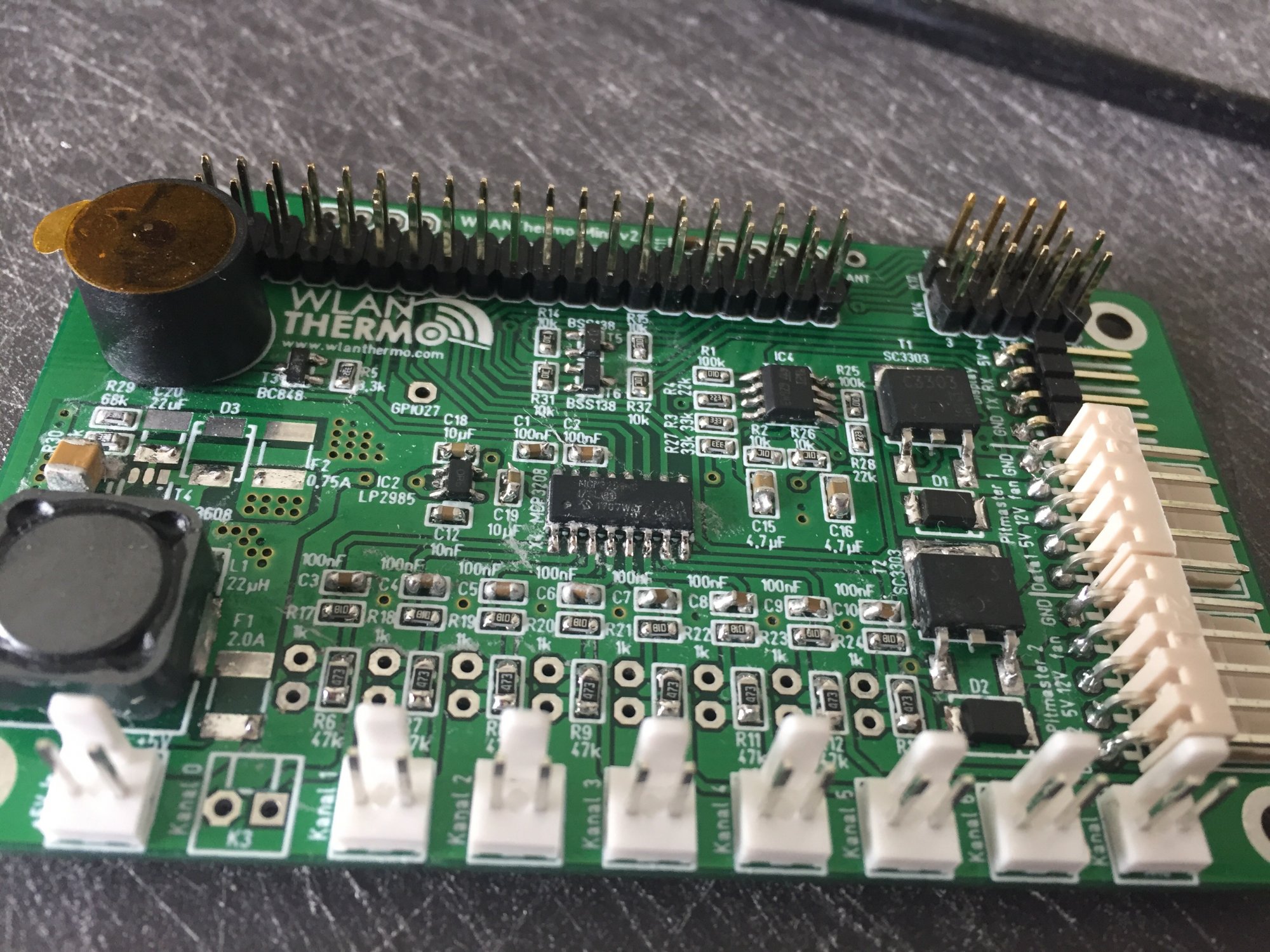

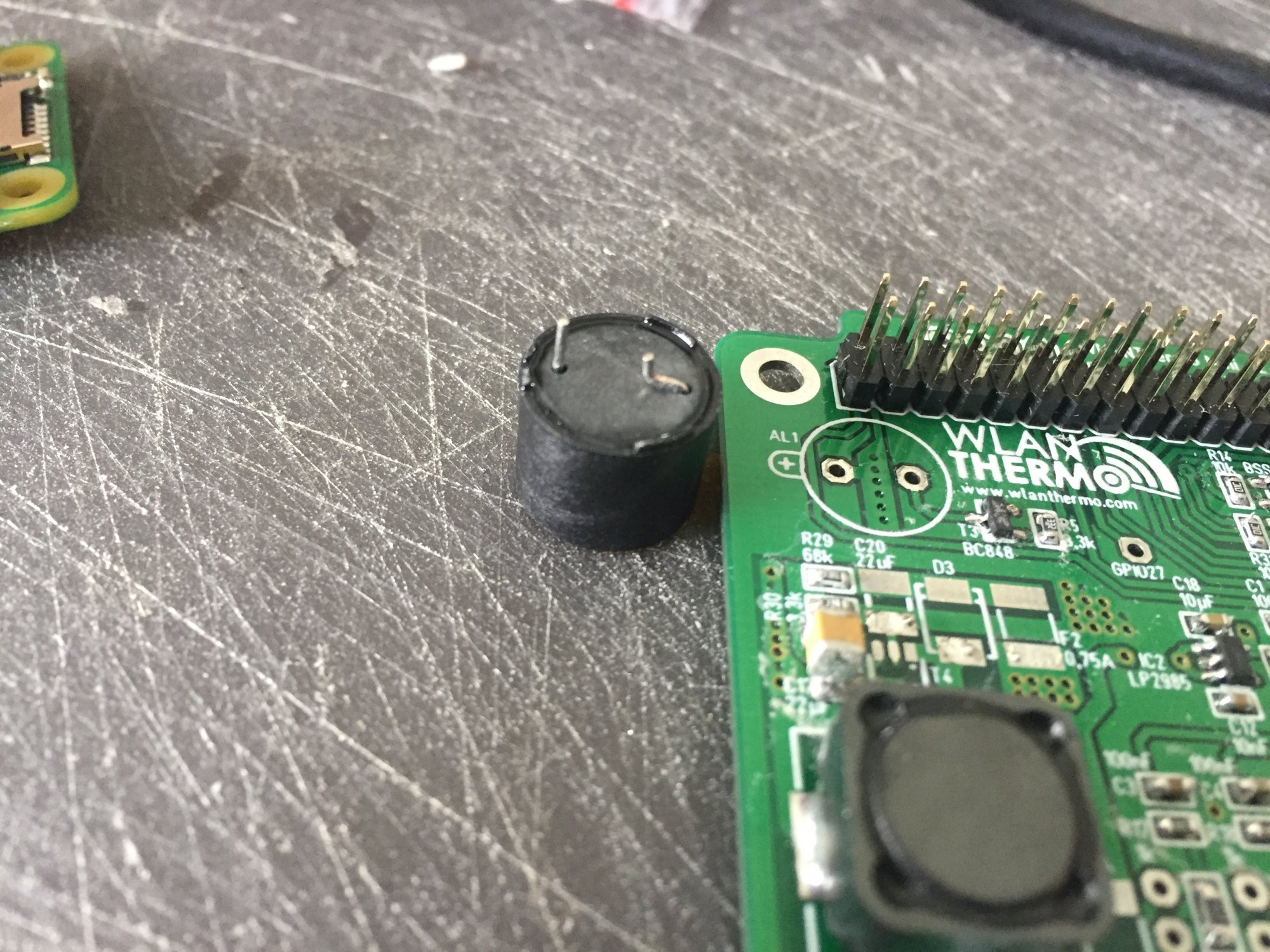

So ich habe mir von reichelt den hier mal besorgt AL-60SP05HT

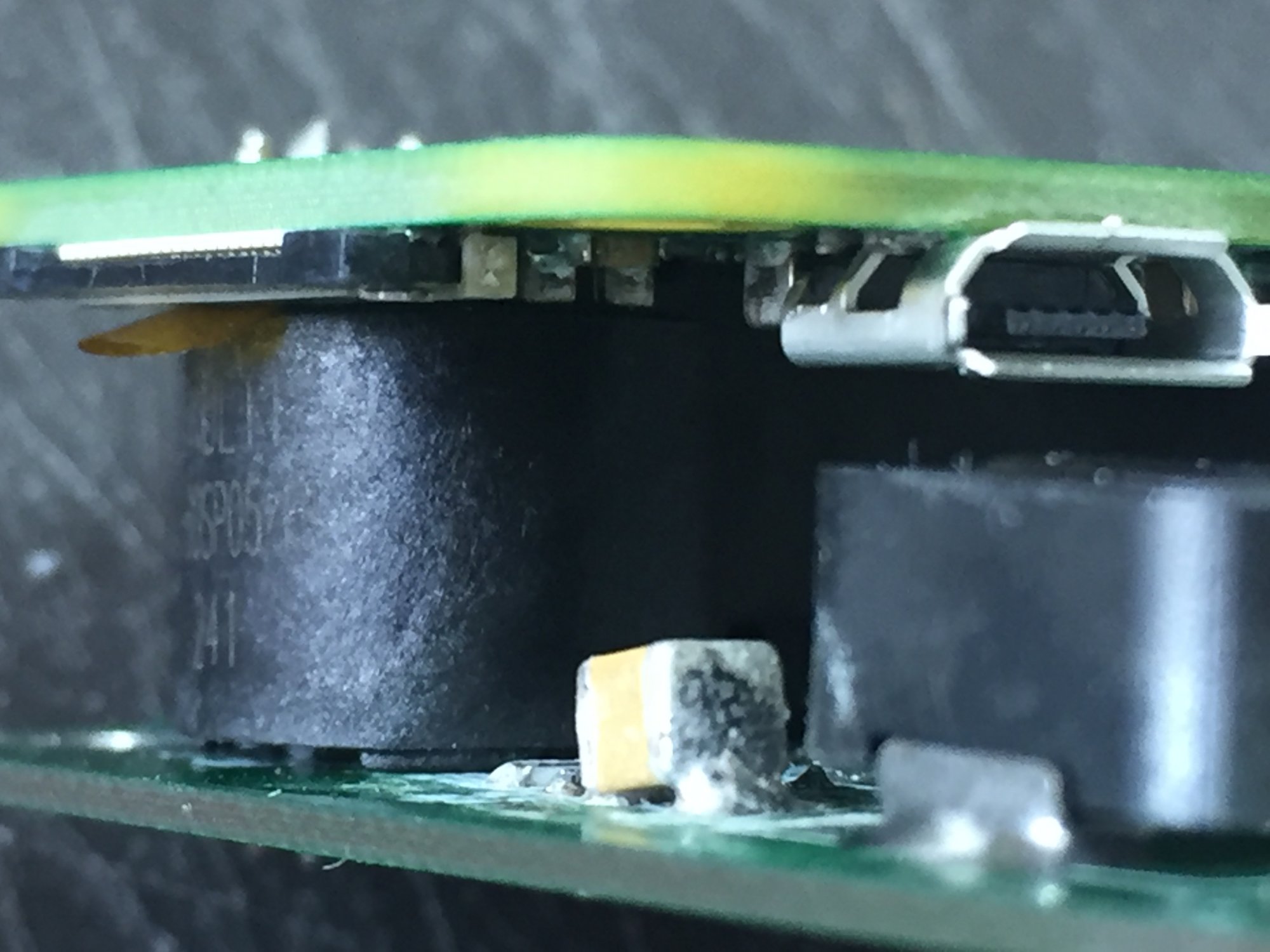

Bevor ich den jetzt einlöte wollte ich wissen ob das egal ist dass er auf der pi Zero aufliegt. Kommt es da nicht zu hitzestau oder sonst was?

Paar Bilder



[Gast-AlgV5V]

Bevor ich den jetzt einlöte wollte ich wissen ob das egal ist dass er auf der pi Zero aufliegt. Kommt es da nicht zu hitzestau oder sonst was?

Nö alles gut. Er könnte lediglich vielleicht etwas leiser dadurch Piepsen.



[Binoffline]

So ich habe mir von reichelt den hier mal besorgt AL-60SP05HT

Bevor ich den jetzt einlöte wollte ich wissen ob das egal ist dass er auf der pi Zero aufliegt. Kommt es da nicht zu hitzestau oder sonst was?

Paar Bilder

Anhang anzeigen 1518960

Anhang anzeigen 1518961

Anhang anzeigen 1518962

DEIN ZERO IST FALSCH HERUM!!!

Buchsenleiste gehört auf die Unterseite vom Zero!!!!



[schilli]

DEIN ZERO IST FALSCH HERUM!!!

Buchsenleiste gehört auf die Unterseite vom Zero!!!!

Danke ich dachte mir schon die ganze Zeit etwas stimmt nicht bin nur nicht drauf gekommen



[TFull]

So, Teile sind auch letze Woche bestellt worden, Gehäuse ist super schnell von J3DI eingetroffen, Reichelt ist auch da, Display auch super schnell. Warte noch auf den Zero und die Platine. Dann geht los xD



[Glenrock]

Hallo...
hab ne kleine Frage...
Was brauch oder muss ich einstellen wenn ich die Platinen bestückt bei Seeed bestellen möchte?
Kann man die Add-on Platine auch gleich bestückt bestellen?
Die 1mm Dicke hab ich schon gelesen
Danke für eure Antwort.



[TFull]

Gerade alles eingetroffen, außer die Schrauben.... naja jetzt wird gebastelt.

@Edit: Nr:1 fertig
