WLAN Thermometer Mini

jetzt erkennt er schon mal die SD-Karte bzw. die Formatierung.
Die *.TFT Datei mit dem Windows Datei-Explorer kopieren, nicht mit dem Tool für die Images (Win32DiskImager).

Ja,nur die tft-Datei.
Bin absoluter Amateur und verzweifele gerade...
Was muss man (Schritt für Schritt) nach dem Löten und testen machen?
In welcher Reihenfolge muss was passieren?



Anhänge

  • image.jpg
    285,3 KB · Aufrufe: 687

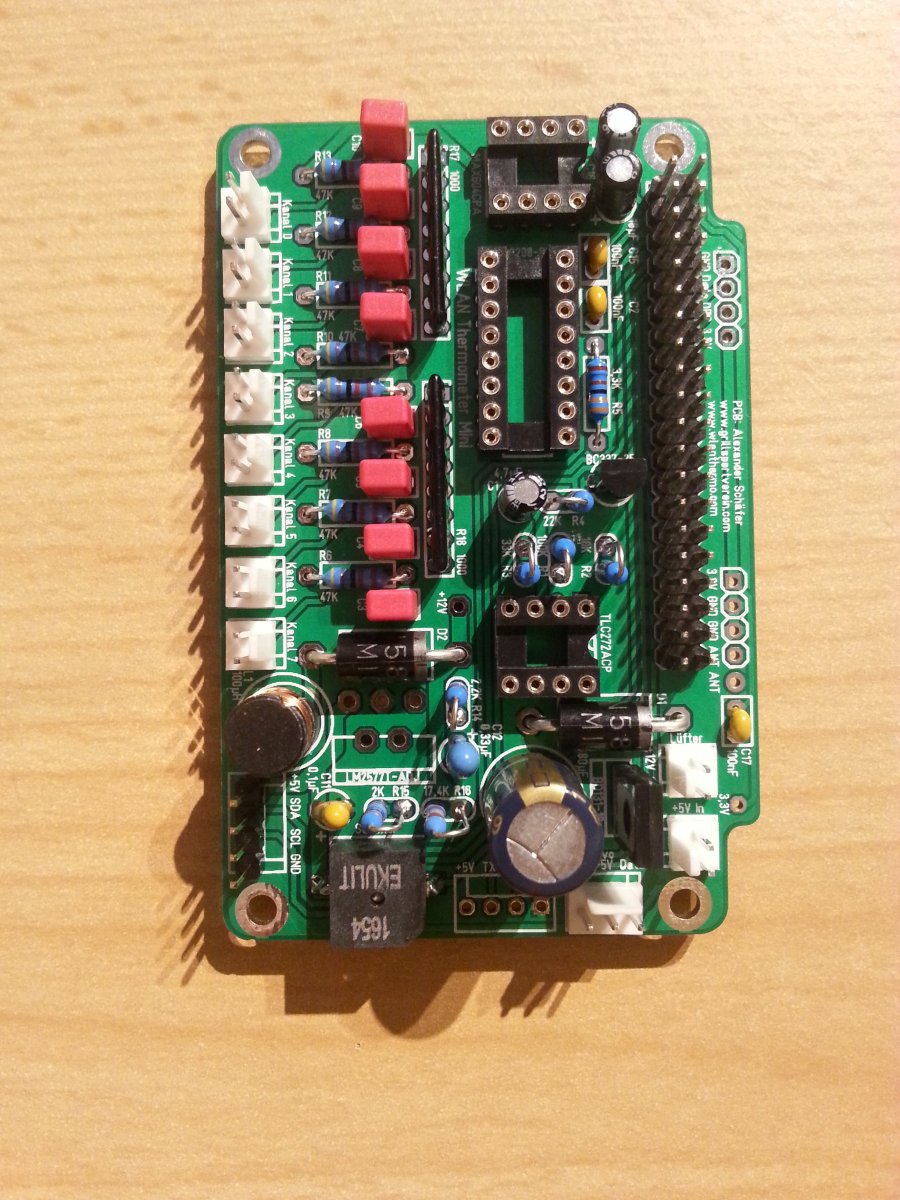

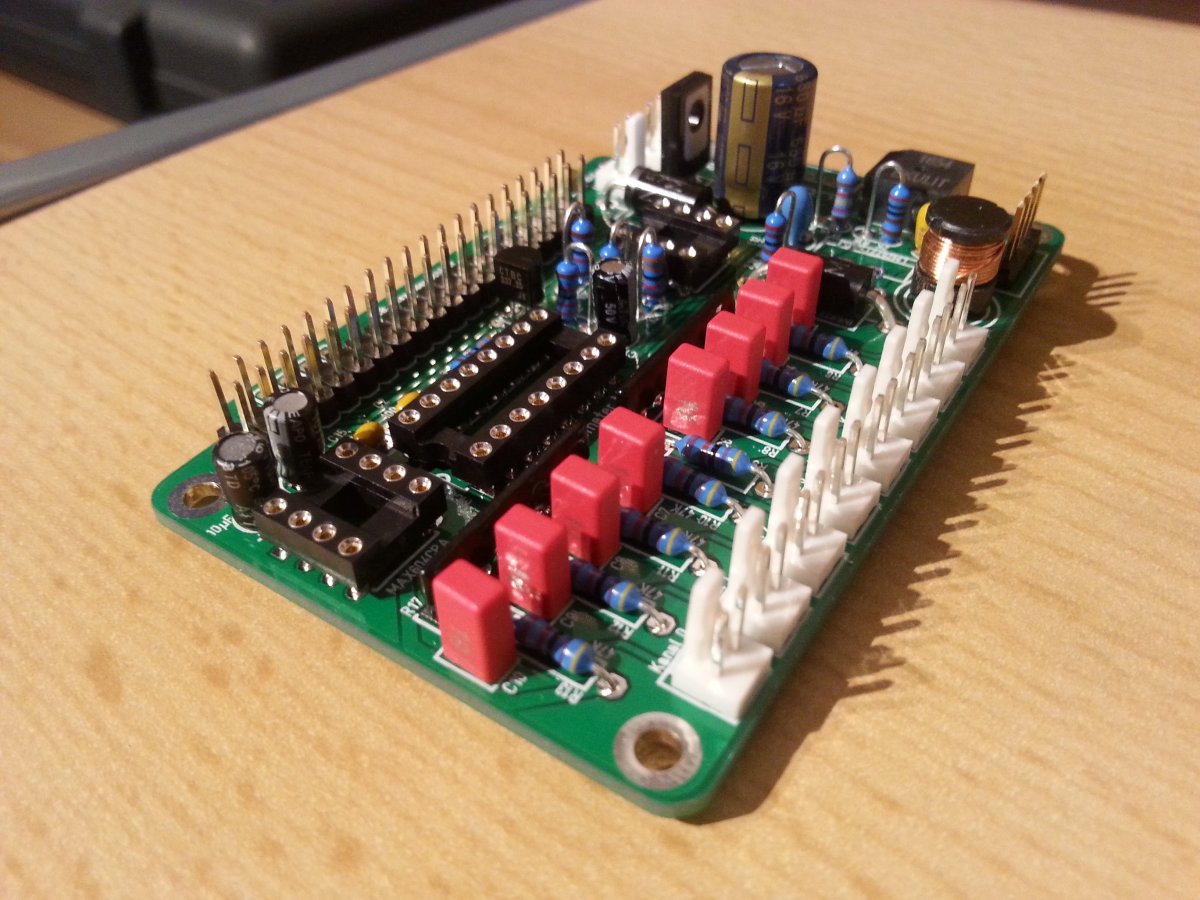

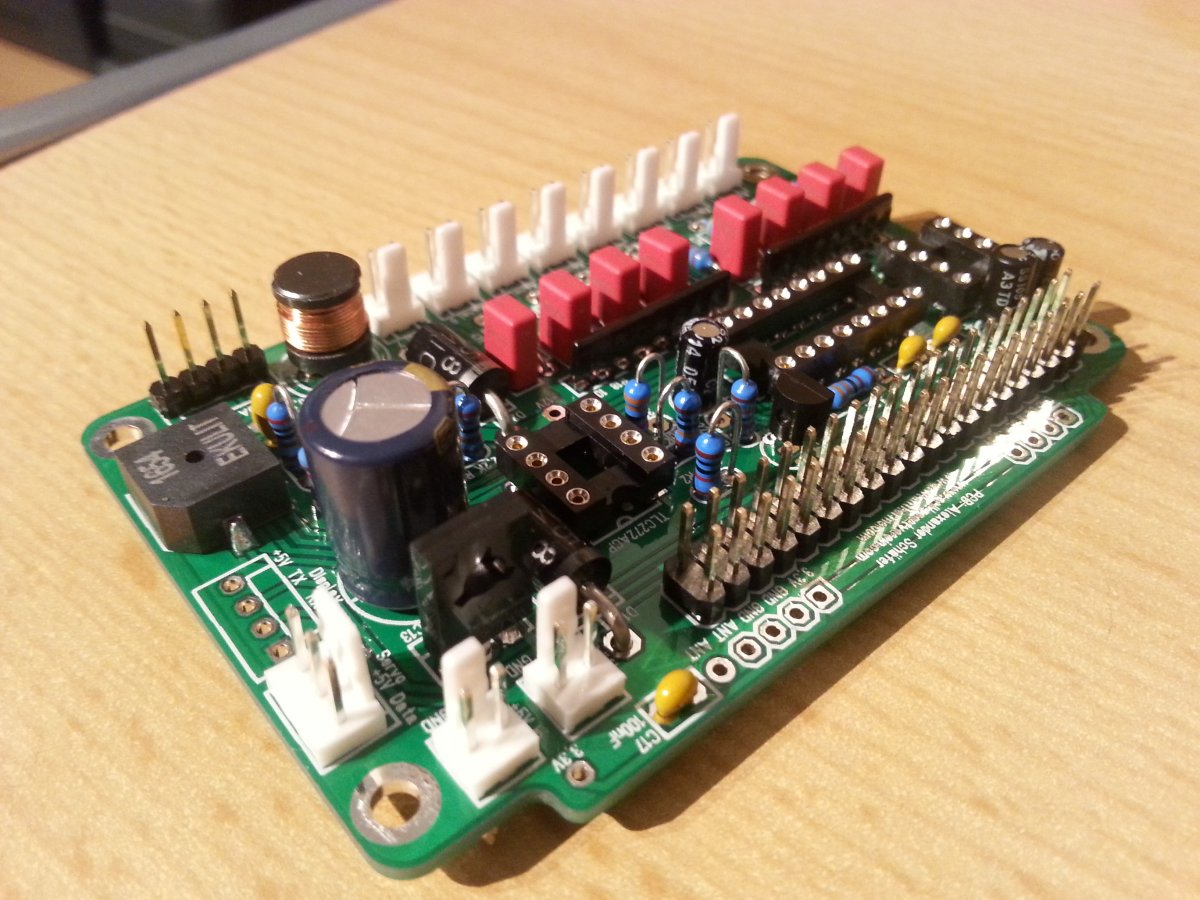

So, ich habe nun auch meine Platine fast fertig. Bräuchte mal ein geschultes Auge, das mal drüber schaut. Dann kann ich mit dem ersten Test weiter machen (Spannung messen). Platine ist auf den Bildern noch nicht gereinigt.

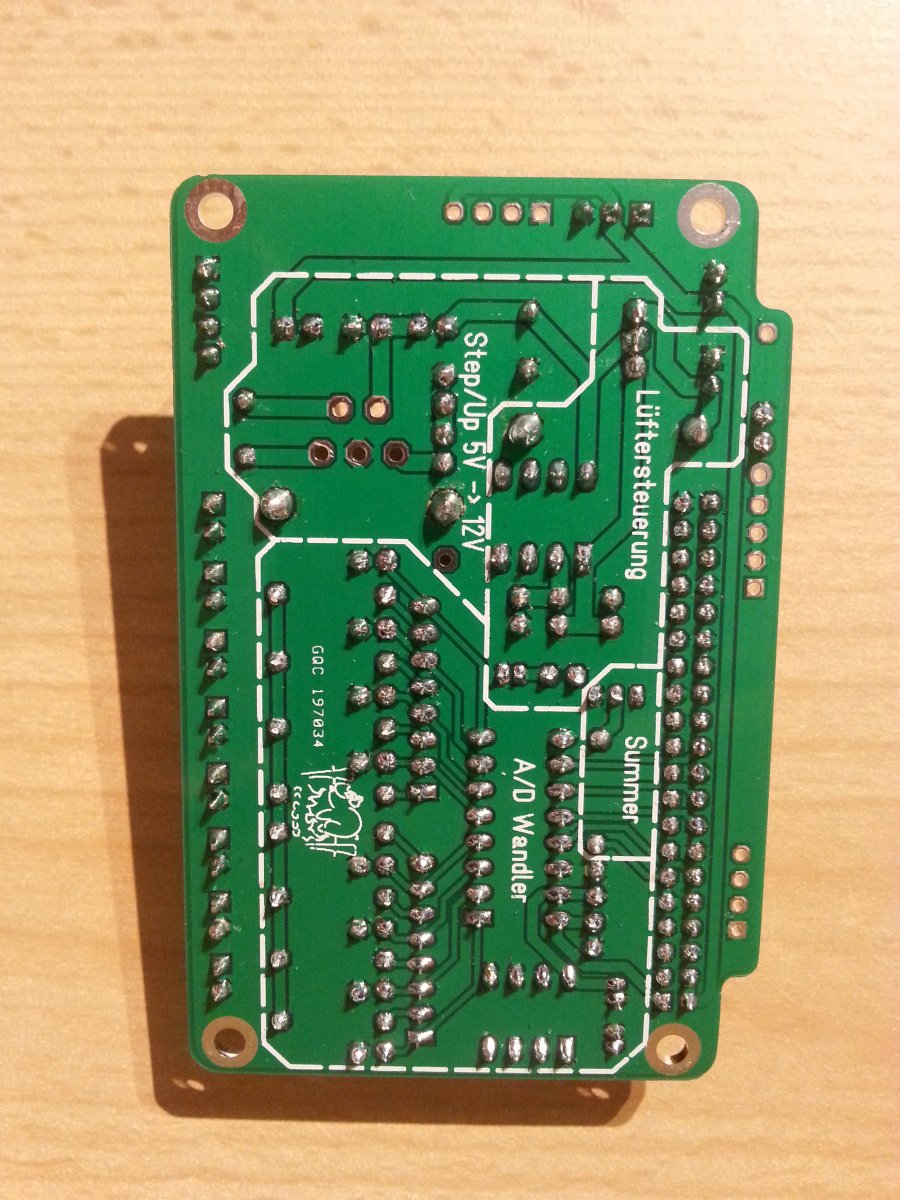

Die Lötstelle am Summer (links) sieht auf dem Foto ein bisschen komisch aus. Im "echten" Leben ist die OK. Lüfteransteuerung unten links ebefalls.

Wird der LM2577T-ADJ vor dem Messen eingelötet oder erst danach?



Anhänge

  • 20160322_171901.jpg
    225 KB · Aufrufe: 628
  • 20160322_171915.jpg
    211,5 KB · Aufrufe: 604
  • 20160322_172024.jpg
    184,5 KB · Aufrufe: 596
  • 20160322_172036.jpg
    175,4 KB · Aufrufe: 618
Surf'n BBQ schrieb:
So, ich habe nun auch meine Platine fast fertig. Bräuchte mal ein geschultes Auge, das mal drüber schaut. Dann kann ich mit dem ersten Test weiter machen (Spannung messen). Platine ist auf den Bildern noch nicht gereinigt.
Die Lötstelle am Summer (links) sieht auf dem Foto ein bisschen komisch aus. Im "echten" Leben ist die OK. Lüfteransteuerung unten links ebefalls.

Wird der LM2577T-ADJ vor dem Messen eingelötet oder erst danach?

Anhang anzeigen 1200427 Anhang anzeigen 1200428 Anhang anzeigen 1200430 Anhang anzeigen 1200431
Zum Vergrößern anklicken....

Sieht gut aus.
LM2577 rein und dann messen

Am Sontag hatte ich mir etwas zeit Genomen
und am IO Ausgang der mini ( GPIO 2 ) mein Pollin SSR Relais 20 Amp. Getestet.

Schaltet bereits ab 2,8 Volt / Stromabnahme 3 mA.

Hier ein Video .



Kurze Frage, da ich mir unsicher bin...

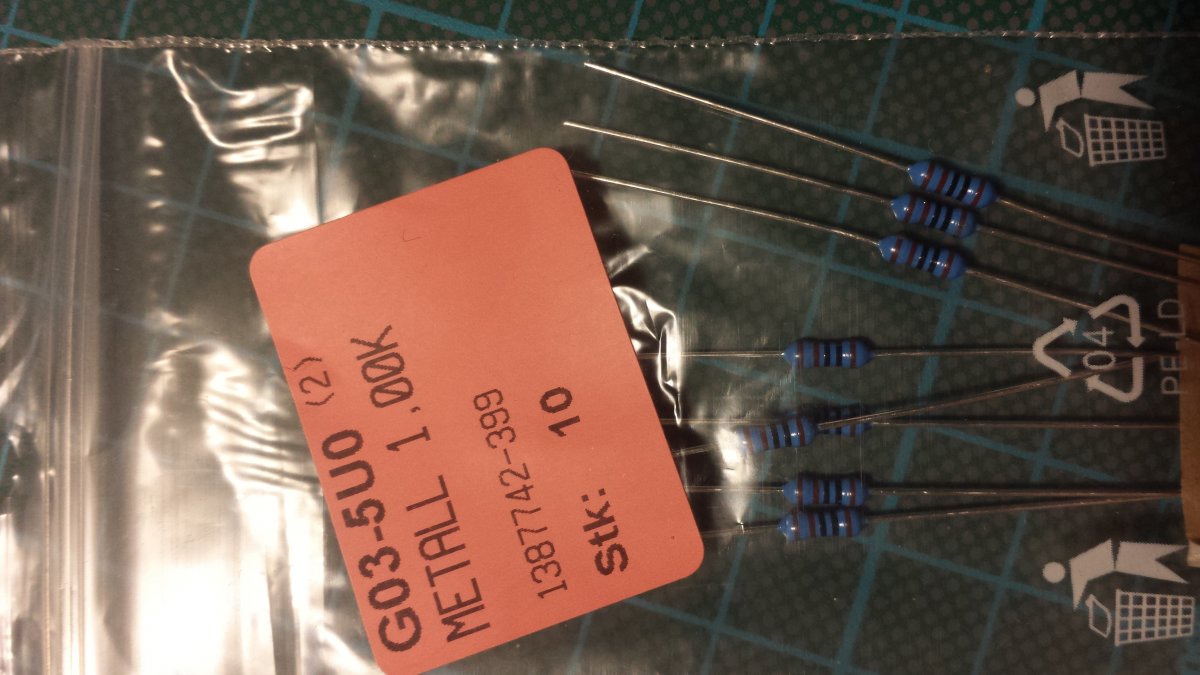

Ist das der richtige Widerstand für den Pt1000 fühler?



Anhänge

  • 145867408178366149296.jpg
    119,6 KB · Aufrufe: 544
Shit, hab bei reichelt den Warenkorb übernommen und da die weißen 2-poligen Platinenverbinder nicht lieferbar waren, braun gewählt. Leider bei der Menge nur 'ne 1 eingetragen. Muß ich wohl noch mal für teure Versandkosten nachbestellen. Oder gibts die auch woanders günstig?

Kann mir einer sagen wo ich die Gerber Datei finde?
Bei uns im Ort ist eine Firma die Receiver und Led Lampen herstellt. Vielleicht können die auch die Platine herstellen

Das sind aber keine Präzisions-Widerstände.
Damit kannst du Pech haben und abweichende Temperatur messen.
Zum Vergrößern anklicken....
Den Fehler kann man ausgleichen, wenn man die Config den genauen Widerstand eingibt:
messwiderstand7 = 1.010 bis 0.990 ist der Bereich. Am besten ausprobieren mit welchem Wert man die richtige Temperatur erhält.
Als Referenz entweder Eiswasser oder kochendes Wasser (Luftdruck beachten, wenn man auf dem Berg wohnt...) verwenden.
