Hi.

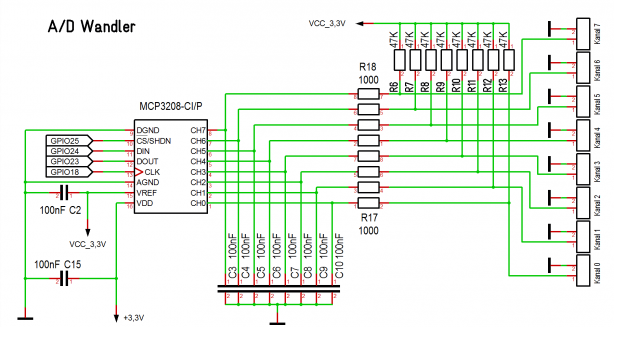

Ich bin kein Profi-Elektroniker und ich hoffe ich sehe das so Richtig. Das sind Pull-UP-Widerstände. Die Messwiderstände (Fühler) sind gegen GND geschalten. D. H. je höher der Widerstand der Messfühler desto weniger Spannung kommt am MCP an. Insgesamt kann man hier von einem Spannungsteiler reden, der durch zwei Widerstände gebildet wird. Lies dir mal die zwei verlinkten Beiträge durch, vielleicht wird das dadurch klarer.
Gruß
Georg
EDIT: Wie die Werte berechnet werden können wird im Artikel zum Spannungsteiler erläutert.
Man oh man, hättet ihr mir nicht warnen können das, dass einbauen im Gehäuse auch noch so viel Arbeit ist
Eine kurze Bildergeschichte von meinen Zusammenbau:
Angefangen hat es natürlich mit das bestellen nach Einkaufsliste und einen leere Platine
Das löten ging eigentlich recht zügig
Hatte schon etwas Zweifel, aber erst auf den Bilder mit die Möglichkeit zum einzoomen habe ich dann festgestellt das noch einiges nachgelötet werden musste
Also zwei extra Hände mit Lupe gekauft und damit ging es dann viel besser, obwohl es immer noch nicht sehr schön aussieht war ich zufrieden .... nicht schlecht für jemand der noch nie im Leben gelötet hat
Nachdem alle Messungen positiv waren die restliche Teilen bestückt und ein ersten Testlauf mit den Plan-Stick über USB-Kabel angeschlossen ..... hat leider nicht funktioniert.
Aber das Mini läuft !!!
Dann das Wlan Breakout Board dran gelötet. Erfolg, die Verbindung kam zu Stande (sieht man hier an das blaue Lämpchen)
Und auch die Fühler werden erkannt und richtig dargestellt
Der ersten reale Testlauf, der Mini einfach im Tupperbox gelegt. Meinen alten Kugel ist hierbei mal wieder zum Einsatz gekommen, hatte Gyros Schichtbraten drauf.
Funktioniert einwandfrei. Muss mir nur noch ein bisschen einlernen wie das genau mit den Alarme geht, das hab ich noch nicht so richtig durchblickt.
Der Gyros war wie immer wieder sehr gut.
Also Zeit um das ganze mal in ein Gehäuse rein zu bauen. Habe mir eins von Holzwurm gekauft.
Sieht echt klasse aus
Und wie gesagt, es war sehr viel Arbeit, viele Drähte auf länge kurzen, zusammen fügen, verkleben, neu löten usw., habe es aber geschaft.
Erstmal ein Testlauf in offenen zustand um zu sehen ob alles richtig gelötet ist.
Alles funktioniert, nur habe ich doch einen Denkfehler gemacht, bei mir ist jetzt die Reihenfolge der Kanäle andersrum
Weil ich das Original-Schrauben-Paket noch nicht bekommen habe und nicht länger warten konnte habe ich mir ein paar Kunststoff Schrauben geholt und die Köpfe einfach mit Schleifpapier dünner gemacht damit die in die jeweiligen Löcher klemmen. Funktioniert sogar ohne verklebung. Zumindest solange bis die schrauben da sind.
Auch die Platine mit Kunststoff schrauben (ohne Kleber) befestigt
Anschließend die hälfte zusammenfalten, noch ein wenig die kabeln stopfen und zusammenschrauben. Das Resultat kann sich sehen lassen.
An alle die dieses Projekt entwickelt haben und die ständige Unterstützung liefern einen sehr großen lob und noch größeres Dankeschön, es ist wirklich klasse was hier gemacht wird.
@HOLZWURM: Danke für das wunderschöne Gehäuse.
Mein Nachbar bastelt gerade an den Lüfteranschluss, sobald die fertig ist kommt der WSM zum Einsatz und hoffe das die alternativen Temperaturfühler von Bjoern auch schnell eintreffen damit ich dann alle ACHT fühler dran machen kann
Morgen erstmal Ribs auf den Gasgrill. so zu sagen der Funktionstest im geschlossenen Zustand.
Irgendwie bekomme ich diesen zwei doppelten Bilder nicht gelöscht.
Eine kurze Bildergeschichte von meinen Zusammenbau:
Angefangen hat es natürlich mit das bestellen nach Einkaufsliste und einen leere Platine
Das löten ging eigentlich recht zügig
Hatte schon etwas Zweifel, aber erst auf den Bilder mit die Möglichkeit zum einzoomen habe ich dann festgestellt das noch einiges nachgelötet werden musste
Also zwei extra Hände mit Lupe gekauft und damit ging es dann viel besser, obwohl es immer noch nicht sehr schön aussieht war ich zufrieden .... nicht schlecht für jemand der noch nie im Leben gelötet hat
Nachdem alle Messungen positiv waren die restliche Teilen bestückt und ein ersten Testlauf mit den Plan-Stick über USB-Kabel angeschlossen ..... hat leider nicht funktioniert.
Aber das Mini läuft !!!
Dann das Wlan Breakout Board dran gelötet. Erfolg, die Verbindung kam zu Stande (sieht man hier an das blaue Lämpchen)
Und auch die Fühler werden erkannt und richtig dargestellt
Der ersten reale Testlauf, der Mini einfach im Tupperbox gelegt. Meinen alten Kugel ist hierbei mal wieder zum Einsatz gekommen, hatte Gyros Schichtbraten drauf.
Funktioniert einwandfrei. Muss mir nur noch ein bisschen einlernen wie das genau mit den Alarme geht, das hab ich noch nicht so richtig durchblickt.
Der Gyros war wie immer wieder sehr gut.
Also Zeit um das ganze mal in ein Gehäuse rein zu bauen. Habe mir eins von Holzwurm gekauft.
Sieht echt klasse aus
Und wie gesagt, es war sehr viel Arbeit, viele Drähte auf länge kurzen, zusammen fügen, verkleben, neu löten usw., habe es aber geschaft.
Erstmal ein Testlauf in offenen zustand um zu sehen ob alles richtig gelötet ist.
Alles funktioniert, nur habe ich doch einen Denkfehler gemacht, bei mir ist jetzt die Reihenfolge der Kanäle andersrum
Weil ich das Original-Schrauben-Paket noch nicht bekommen habe und nicht länger warten konnte habe ich mir ein paar Kunststoff Schrauben geholt und die Köpfe einfach mit Schleifpapier dünner gemacht damit die in die jeweiligen Löcher klemmen. Funktioniert sogar ohne verklebung. Zumindest solange bis die schrauben da sind.
Auch die Platine mit Kunststoff schrauben (ohne Kleber) befestigt
Anschließend die hälfte zusammenfalten, noch ein wenig die kabeln stopfen und zusammenschrauben. Das Resultat kann sich sehen lassen.
An alle die dieses Projekt entwickelt haben und die ständige Unterstützung liefern einen sehr großen lob und noch größeres Dankeschön, es ist wirklich klasse was hier gemacht wird.
@HOLZWURM: Danke für das wunderschöne Gehäuse.
Mein Nachbar bastelt gerade an den Lüfteranschluss, sobald die fertig ist kommt der WSM zum Einsatz und hoffe das die alternativen Temperaturfühler von Bjoern auch schnell eintreffen damit ich dann alle ACHT fühler dran machen kann
Morgen erstmal Ribs auf den Gasgrill. so zu sagen der Funktionstest im geschlossenen Zustand.
Irgendwie bekomme ich diesen zwei doppelten Bilder nicht gelöscht.
Anhänge
-
20160420_220652.jpg -
20160429_161623.jpg -
20160429_161838.jpg -
20160429_162220.jpg -
20160502_163525.jpg -
20160502_212706.jpg -
20160502_212712.jpg -
20160508_145100.jpg -
20160508_145119.jpg -
20160508_174536.jpg -
20160509_170734.jpg -
20160509_170751.jpg -
20160509_170822.jpg -
20160514_112207.jpg -
20160514_120931.jpg -
20160514_112207.jpg -
20160514_120938.jpg -
20160514_112158.jpg -
20160514_112158.jpg -
20160514_122103.jpg -
20160514_122112.jpg -
20160514_122138.jpg -
20160514_122144.jpg -
20160514_122443.jpg -
Spannungsteiler mit dem NTC.
Berechnung musst du @Arminth fragen.
Der gewählte Wert ergibt aber mit den möglichen NTCs einen guten Messbereich, und stellt einen gewissen Kompromiss dar.
Diese bilden mit dem o.g. Spannungsteiler (als Spannungsquelle mit Innenwiderstand) und R17/R18 in Reihe eine Tiefpass.
Ich glaube mittlerweile Werte ab 220nF wären besser um die Grenzfrequenz deitlicher unter 50Hz zu bekommen...
@Knoet
Das hört man gerne
,
Schön verkabelt hast du
Ja das einbauen ist schon aufwendig.
Ein du das Display so eingebaut lässt ich es einfacher zu öffnen einfach die schrauben in den Deckel kleben so will ich meins auch noch umbauen
Das hört man gerne
,Schön verkabelt hast du
Ja das einbauen ist schon aufwendig.
Ein du das Display so eingebaut lässt ich es einfacher zu öffnen einfach die schrauben in den Deckel kleben so will ich meins auch noch umbauen
Ich habe heute auch meine Holz-Mini komplett verkabelt und angeschlossen. Läuft super!
Allerdings habe ich kein WLAN-Signal..
Unter Einstellungen->WLAN Info werden nur 0en angezeigt, und in den Menüunterpunkt WLAN Verbinden komme ich gar nicht rein.
Hab ich bei der setup.txt etwas falsch gemacht oder liegt das ganze eher an dem USB-Breakoutboard?
Habe dafür ein Kabel zerschneiden müssen, das aus ziemlich dünnen einzelnen Adern besteht.. vielleicht ist da beim Zusammenbau eine kaputt gegangen..
Allerdings habe ich kein WLAN-Signal..
Unter Einstellungen->WLAN Info werden nur 0en angezeigt, und in den Menüunterpunkt WLAN Verbinden komme ich gar nicht rein.
Hab ich bei der setup.txt etwas falsch gemacht oder liegt das ganze eher an dem USB-Breakoutboard?
Habe dafür ein Kabel zerschneiden müssen, das aus ziemlich dünnen einzelnen Adern besteht.. vielleicht ist da beim Zusammenbau eine kaputt gegangen..
@Tobolf
Ich meine wenn du in "WLAN verbinden" nicht rein kommst, kann es sein dass dein Wlanstick nicht erkannt wurde... Daher schau dir mal die Verbindung Breakoutboard an.
Ich meine wenn du in "WLAN verbinden" nicht rein kommst, kann es sein dass dein Wlanstick nicht erkannt wurde... Daher schau dir mal die Verbindung Breakoutboard an.
@Tobolf
Blinkt das kleine blaue Lämpchen an dein Wlanstick?
Blinkt das kleine blaue Lämpchen an dein Wlanstick?
Hast du evt falsch verdratet sehe da nur rote kabel da kanst schnell durcheinanderkommen + - gng
Must mal durchmessen
Must mal durchmessen
@Tobolf
hast evtl D- und D+ vertauscht
hast evtl D- und D+ vertauscht
Mess doch mal die adern durch ob was ankommt
Weißes Kabel ist normalerweise......
edit: schnell löschen bevor sich jemand daran orientiert
Nö, den Signalen ist die Farbe des Kabels egal
Sehe ich genauso. Allerdings must du D+ und D- miteinader verdrillen. Sonst bekommst Du Übersprechen und ggf. wird deshalb dein Stick nicht erkannt.
Grüßle und Tschöh!
Armin
Grüßle und Tschöh!
Armin
sorry hab mich geirrt!
ist schon richtig so wie du das gemacht hast.
ist schon richtig so wie du das gemacht hast.
funktioniert dein wlan-stick am pc?
