WLAN Thermometer Mini

Ich hab wenn ich einen neuen USB-Verbinder baue immer Probleme das der WLAN-Adapter nicht erkannt wird. Die Kontakte sind ordentlich verlötet und haben keine Brücken. Habe sogar D+ & D- verdrillt wie + & - und Spannung und Signal miteinander verdrillt. Habe auch schon versucht das Kabel abzuschirmen. Messe ob Kontakt besteht vom Pi aus. An was könnte es noch liegen?

Nein, der WLAN-Stick fängt noch nicht mal an zu leuchten...
Verstehen tue ich es aber nicht

Hallo Daniel,

wenn die Datenkabel nicht vertauscht sind, bleibt fast nur noch das USB-Board oder der Stick selber. Wenn du noch Material hast, einfach mal tauschen.

Mal einen anderen WLAN-Stick versucht ?
Ich habe auch gerade einen defekten hier (von PiHut).
Hat die ganze Zeit funktioniert, jetzt nicht mehr. Wird auch vom PC nicht mehr erkannt.
Dabei hat er mir aber wohl auch den USB-Port vom Zero zerschossen.
Der erkennt nämlich jetzt garnichts mehr (auch wenn ich nur den Zero mit SD-Karte starte).
Man kann den Port übrigens testen. Den Zero per USB-Kabel an den PC anschließen, ohne SD-Karte und ohne Netzteil.
Der PC sollte dann einen BCM.... irgendswas Controller erkennen.
Bei dem defekten erkennt er nur ein unbekanntes Gerät (oder garnichts).
Habe es probiert: der Test funktioniert. Bei ganzen Zero's wird der Controller erkannt, bei dem defekten nichts...

Ich Arsc...ch, war in gedanken und hab mir schön meinen Pi und den WlanStick zerschossen... :lgun-b:Display war Gott sei Dank noch nicht da!!!
War grad im Keller was am 3D-Drucker machen und hab gedacht komm versuchst nochmal den WLAN-Stick ans Laufen zu bringen...
Und was mach ich Idiot :patsch:? Ich hab das falsche Netzteil genommen und 12V in die Mini gejagt :oops:

Was wird sich ausser dem Pi und dem WLAN-Stick noch verabschiedet haben?

Ich meine die Mini überlebt so was aber Zero, WLAN Adapter, Display und SD Karte könnten Schrott sein.


Bei dem letzten der das gemacht hat war nur der Zero Schrott.

wennst einen anderen Zero hast versuch mal den und neuen wlan Stick, wenns dann nicht funktioniert SD-Karte tauschen.
erst wenn es dann noch immer nicht funktioniert würd ich mir Sorgen um die Mini machen

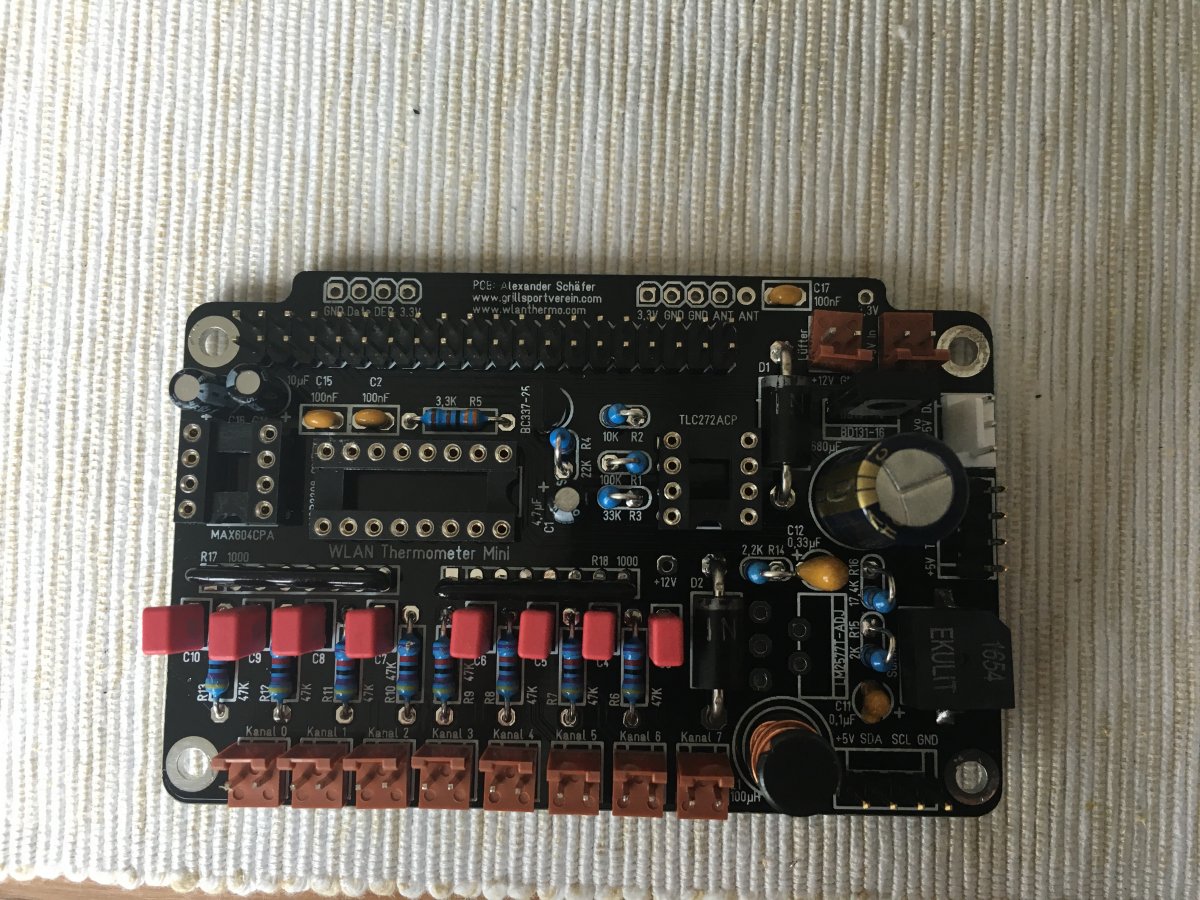

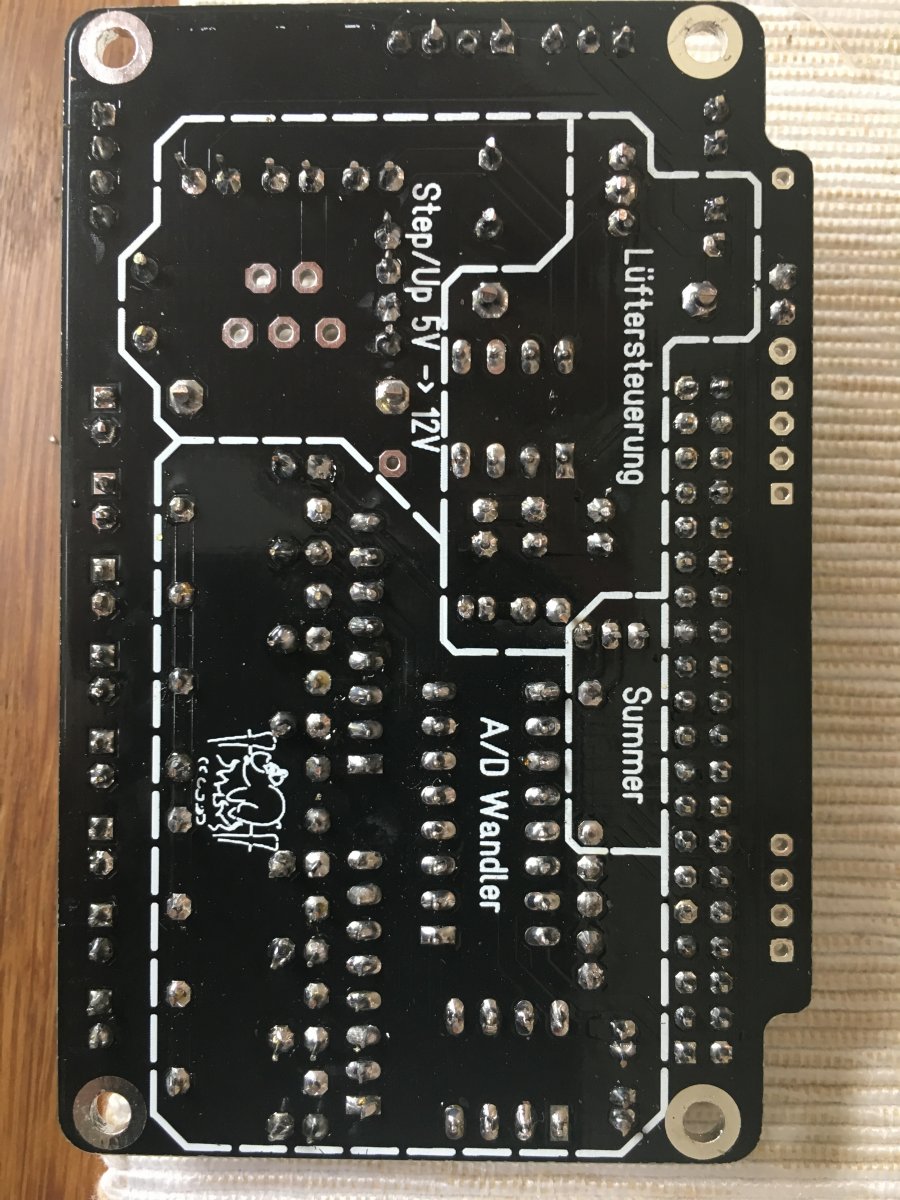

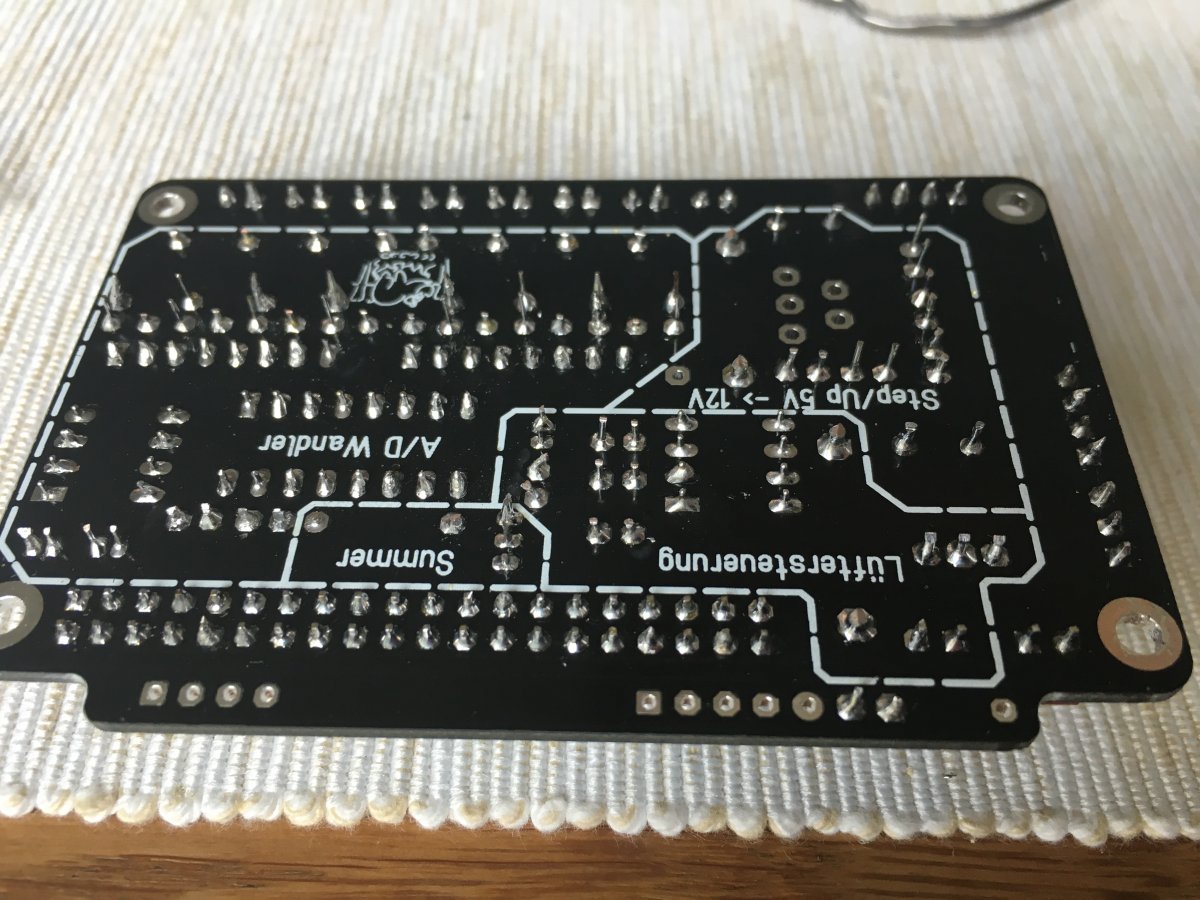

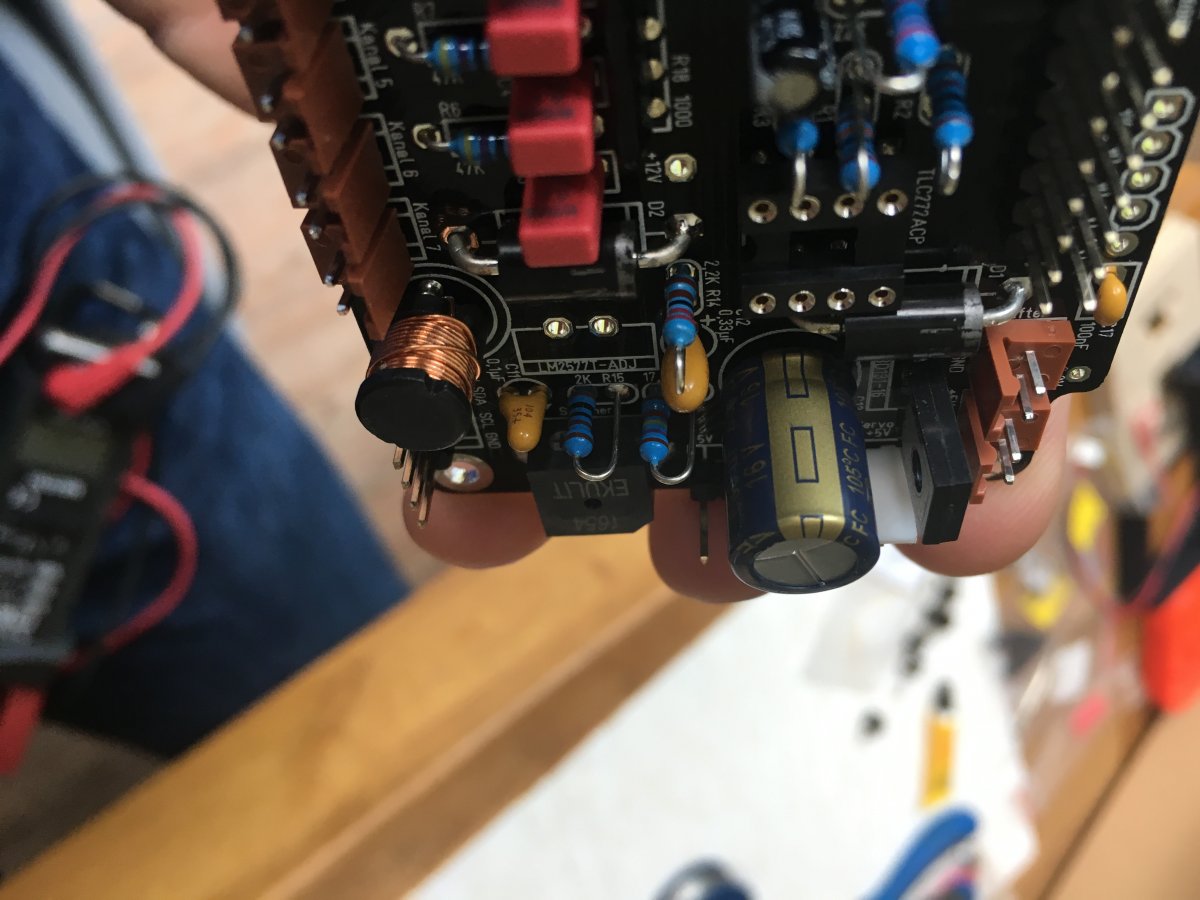

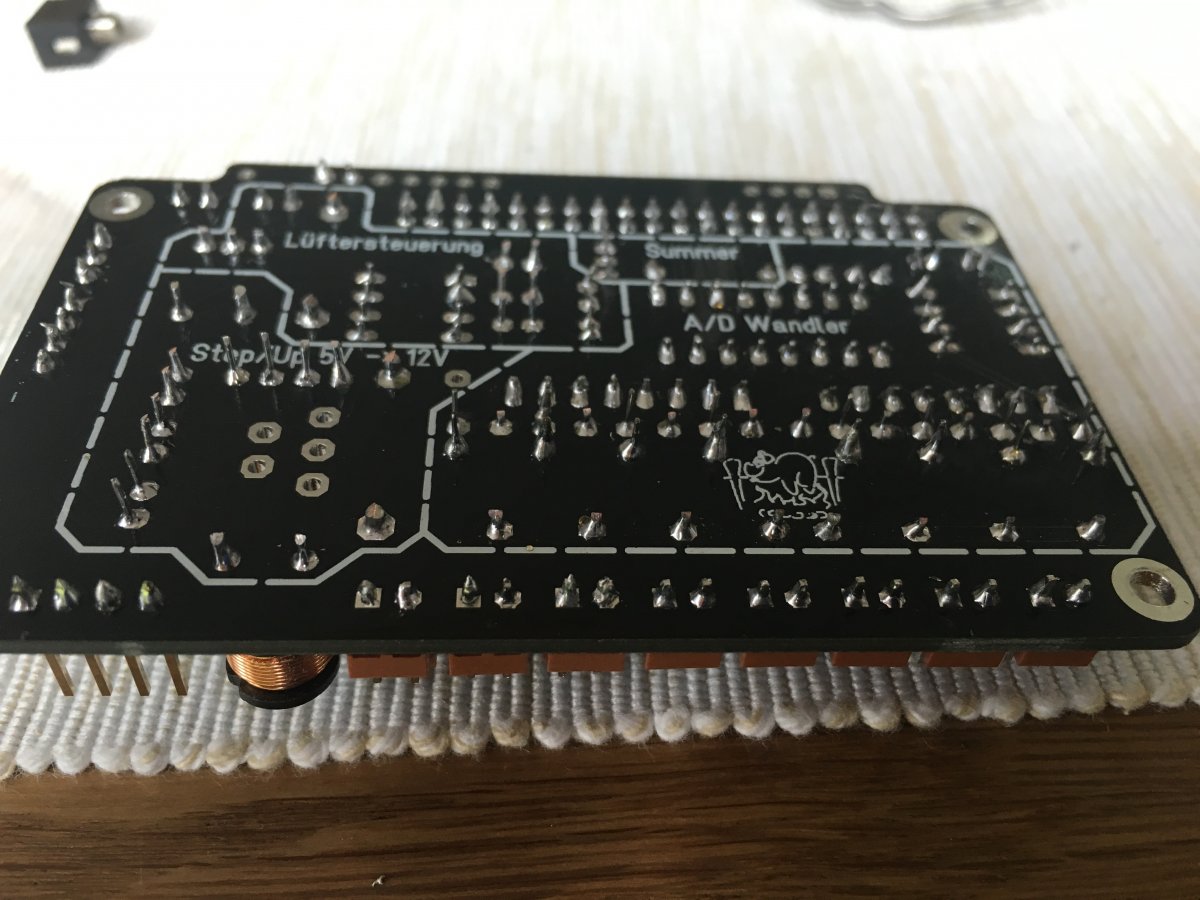

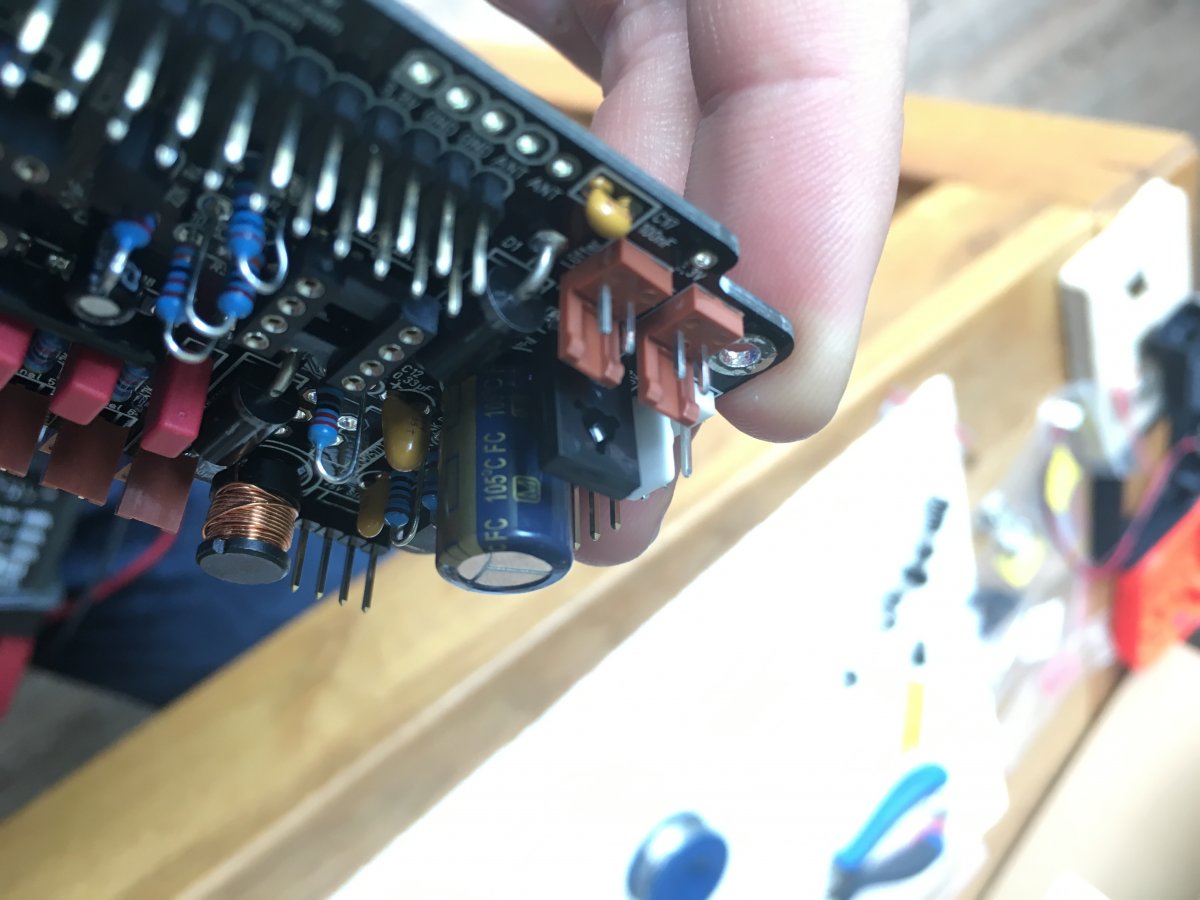

Könnte jemand mal kurz meine Lötstellen checken? Ich weiß ich bin nicht der beste im löten ;)

Wenn das hier falsch ist bitte verschieben :)













Anhänge

  • image.jpeg
    208,2 KB · Aufrufe: 511
  • image.jpeg
    146,6 KB · Aufrufe: 509
  • image.jpeg
    189,1 KB · Aufrufe: 482
  • image.jpeg
    259,5 KB · Aufrufe: 529
  • image.jpeg
    156 KB · Aufrufe: 499
  • image.jpeg
    159,5 KB · Aufrufe: 544
Auf der Platine sind einige Zinnreste zu sehen. Bitte gründlich reinigen!

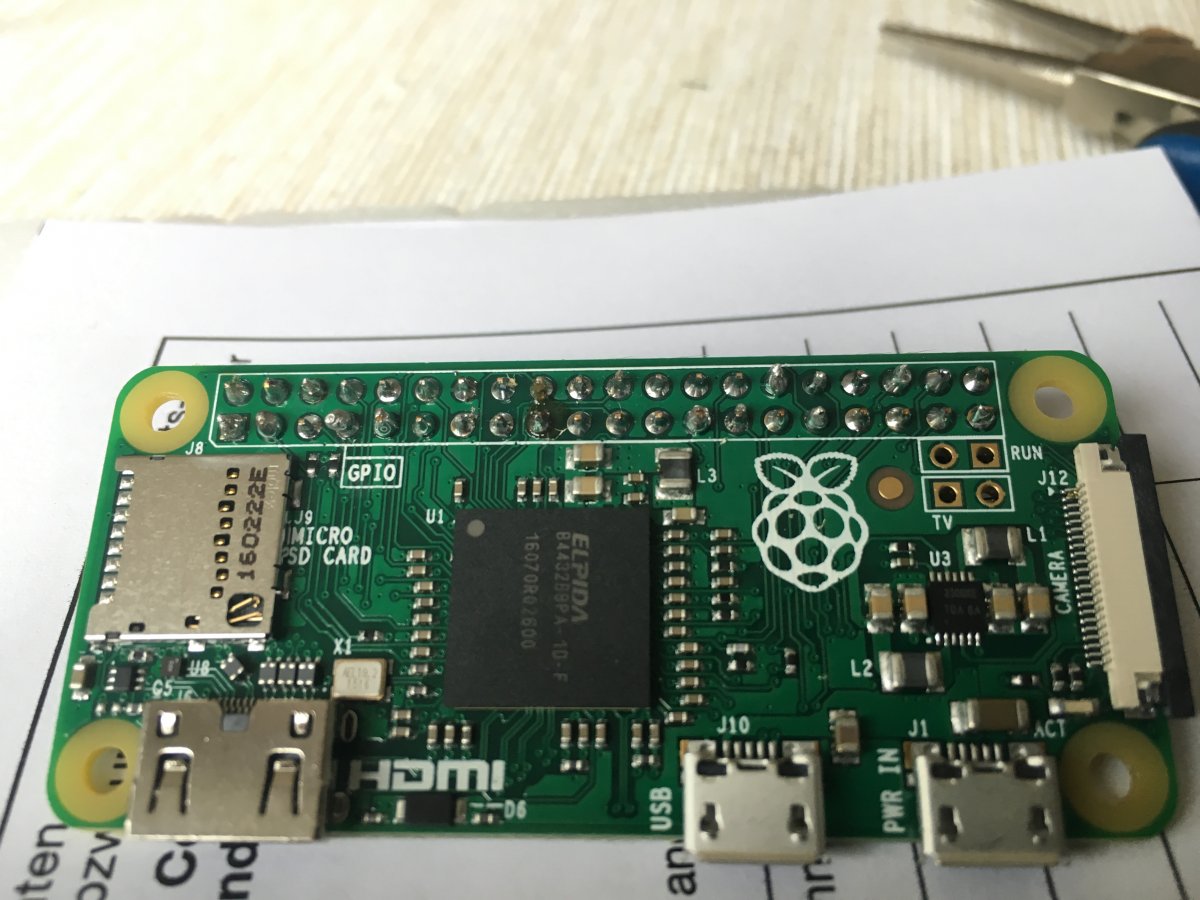

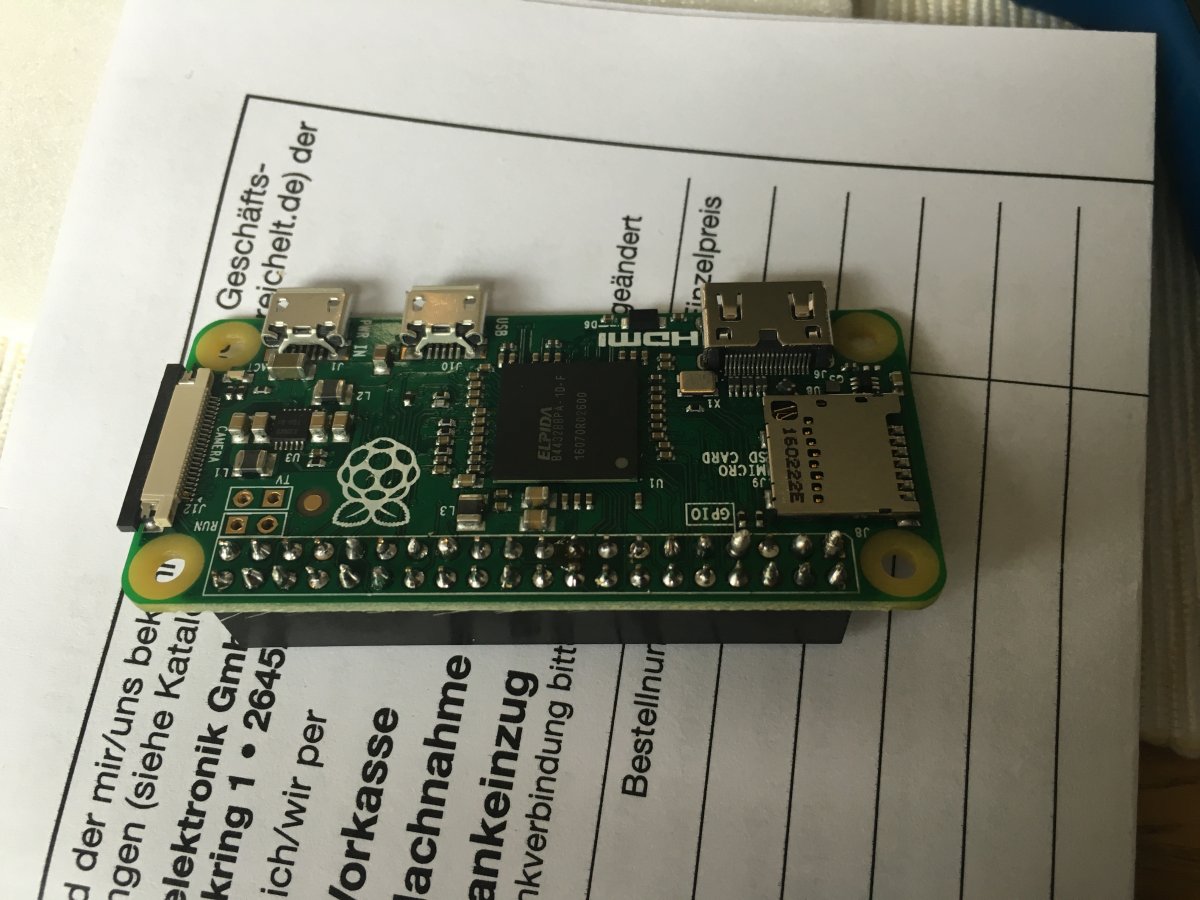

Einige Stellen am Zero solltest du nacharbeiten. Alles was nicht wie eine Pyramide aussieht ;-)

Du hast alle IC Sockel falsch rum obwohl es richtig auf der Platine eingezeichnet ist!

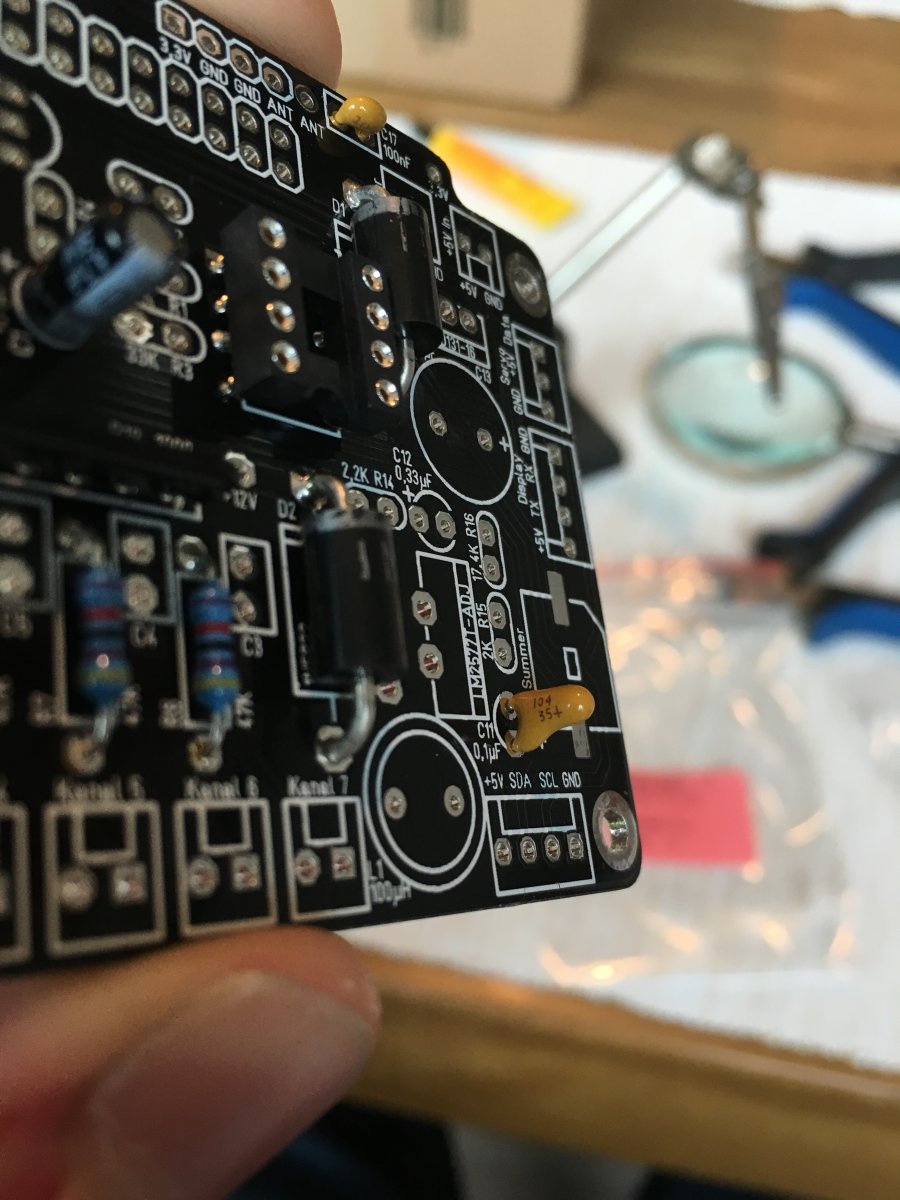

Mach mal ein paar Bilder von C11 und C12.
Nicht das du die auch falsch rum drinne hat!

Ja die Sockel sind falsch, aber wenn ich die richtig einstecke sollte das doch gehen ?!

Wie entferne ich die Reste am besten?

Und wie bekomme ich die Pyramide dahin? Einfach mehr Hitze?







Anhänge

  • image.jpeg
    148,5 KB · Aufrufe: 587
  • image.jpeg
    116,3 KB · Aufrufe: 480
  • image.jpeg
    126,9 KB · Aufrufe: 499
Wenn du die ICs richtig einsetzt sollte es gehen.

Zinnreste kannst du abknibbeln. Die fallen in der Regel fast von alleine ab.

Wo zu wenig Lot drauf ist musst du bisschen mehr Lötzinn auftragen und dort wo eine Perle sich gebildet hat ist es zu viel. Einfach mit dem Lötkolben dran gehen und etwas weg nehmen. Auf gar keinen Fall zu lange an einer Stelle löten sonst beschäftigst du die Platine (alles über 3-5 Sekunden pro Stelle ist zu lang)

FinalD schrieb:
Aber frag direkt nach Isopropanol, ich durfte mir erstmal erklären, dass man 99,9% Alkohol nicht zum Mixen von Getränken nehmen sollte und reiner Alkohol sehr teuer ist.
Zum Vergrößern anklicken....
Meist sind das Leute vom älteren Kaliber.
Kannst den sagen dass du es zum reinigen von einen Videorecorder brauchst. Dann sind die beruhigt weil die es kennen.

Ich hab mal in der Apotheke konzentrierte Lauge und Säure zum selbst ätzen kaufen wollen. Hatte echt Probleme mit dem Verkäufer. Er dachte ich plane einen Anschlag und wollte die Polizei rufen. :cop:
