Pitmaster - Temperaturregler, Eigenbau

[TheJJ1]

Nachdem das Elektrische soweit läuft hab ich mich jetz mal ein bisschen mit dem Gähause beschäftigt.
Mein Plan ist, dass ich einen Grundrahmen aus Holz baue und den dann in einem Blechkoffer versenke.
Hier mal die ersten Versuche:

Der Holzrahmen

Einbau Lüfter

Kupplung für Luftschlauch und 230V Anschluss

Unsauber verarbeiteter Blechkoffer

Prinzipielles Innenleben

Für weiter Anregungen bin ich offen



[MusicMonzta]

Die Regler gibts auch aus England für unter 20 Euro.
Ich denke aus UK sind sie scheller da als aus HK.

Dual Digital F/C PID Temperature Controller Temperaturregler mit K Thermocouple | eBay

Kann ich eigentlich an den Schaltausgang des Teils direkt ein 230v Lüfter anschliessen?

Gruß

Alex

Hallo zusammen,

gibt es auch Regler die mit 12V betrieben werden können?

LG
Christian



[TheJJ1]

Bestimmt aber warum keine 230V und damit dann gleich noch das Netzteil für den Lüfter betreiben

EDIT:

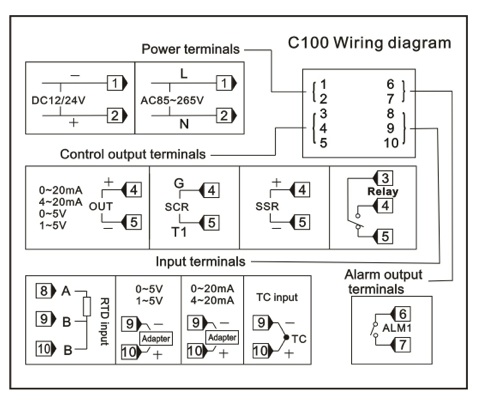

Hier der Schaltplan vom REX C100

So wie es aussieht kannst ihn auch mit 12V betreiben (Siehe Klemme 1 und 2)



[Primo XL]

Hallo TheJJ1, sieht alles recht gut aus, ich hab die 220V Kabel an so einen Adapterstecker :GUCK:

gelötet und dann auf das Netzteil aufgesteckt.

Gruß, Horst



[TheJJ1]

Hallo Primo XL,
danke für den Tipp! Ist auf jeden Fall eine gute Idee.
Meine Überlegung war, dass ich evtl das Gehäuse öffen und direkt an die Kontakte geh. Aber das ergibt sich noch.



[Pumpkin]

Hallo Primo XL,
mal 'ne Frage vom Laien: Ich habe mir auch den PID in der Bucht besorgt, schließt Du die 12V Lüfterversorgung und den Lüfter an Klemme 3+5 an. Oder wie läuft das bei dem Teil.
Grüße
Mickey



[TheJJ1]

Hallo Primo XL,
mal 'ne Frage vom Laien: Ich habe mir auch den PID in der Bucht besorgt, schließt Du die 12V Lüfterversorgung und den Lüfter an Klemme 3+5 an. Oder wie läuft das bei dem Teil.
Grüße
Mickey

Hallo,
die Frage war zwar nicht auf mich bezogen aber evtl. kann ich dir ja auch weiterhelfen.
Mit 3+5 machst du eig nichts wendern braucht du den schließer 3+4. dort führst du dann z.B den + Leiter deines Lüfternetzteils durch. D.h. du unterbrichst die Stromversorgung (entweder + oder - Leitung vom netzteil zum Lüfter) zu deinem Lüfter durch den "Schalter" 3+4

Netzteil + --> 3 -->4 --> + Lüfter
Netzteil - --> - Lüfter

Ich hoffe ich konnte dir weiterhelfen.



[Pumpkin]

Hallo TheJJ1,

ah ja, jetzt hab ich's kapiert, danke Dir!



Grüße
Mickey



[Primo XL]

Hallo,
die Frage war zwar nicht auf mich bezogen aber evtl. kann ich dir ja auch weiterhelfen.
Mit 3+5 machst du eig nichts wendern braucht du den schließer 3+4. dort führst du dann z.B den + Leiter deines Lüfternetzteils durch. D.h. du unterbrichst die Stromversorgung (entweder + oder - Leitung vom netzteil zum Lüfter) zu deinem Lüfter durch den "Schalter" 3+4

Netzteil + --> 3 -->4 --> + Lüfter
Netzteil - --> - Lüfter

Genau, TheJJ1 war schneller.


Gruß, Horst



[Primo XL]

@ Outdoor-Spiesser, schönes Teil hast Du da gebaut!

der Praxistest steht aber noch aus!
ich muss wohl diese Woche noch Rippchen holen

Was ist eigentlich aus dem Praxistest geworden???

Du weist doch,

:anstoßen:
Gruß, Horst



[Benni-i500]

So, morgen noch verkabeln und was für den Luftschlauch überlegen und schon kann der Praxistest kommen



[DerHoss]

Bi Metall

Moijn,

habe aber schon mal überlegt, eine BiMetall Feder aus dem Ofenbau einzusetzen. Die Kennlinie kann mal durch die Vorspannung und den Hebelweg beeinflussen.

Alles rein mechanisch. Nach einiger zZeit dürfte klar sein, mit welcher Vorspannung sich welche Temperatur einstellt.. dann Skala dran und gut is.

DerHoss



[Bärliner]

Mein All-In-One-Köfferchen ist nun auch fertig und wartet auf seinen ersten Einsatz.
Früher waren CD's drin. Gefällt mir heute aber besser...

Alles drin was man(n) so braucht...

LG, Frank

Gesendet von meinem GT-N7000 mit Tapatalk 2



[TheJJ1]

Sehr geiles ding!! Gratuliere



[Primo XL]

Toller Koffer, der gefällt mir!


Gruß, Horst



[holsteiner70]

Hallo TheJJ1

Es ist zwar unhöflich sich einzumischen ohne sich vorzustellen aber: hast Du Deinen Rex mitlerweile am laufen? und was ist (war) Dein Problem mit dem PT100? Man kann den Rex auf 3-Leiter umprogrammieren wenn man die englische Bedienungsanleitung hat. Diese Version funktioniert übrigens nur an 230V.
Ich habe meinen Baumarkt Smoker auf Pelletbetrieb umgebaut und nutze den Rex mit 3-Leiter PT 100 und einer kleinen SPS zur Ansteuerung der Förderschnecke.



[Ape]

dann stell mal deinen pellet smoker vor



[Bärliner]

dann stell mal deinen pellet smoker vor

... genau, wir wollen Bilder ...
LG



[holsteiner70]

Hab dann mal auf die schnelle ein paar Bilder meiner "Werke" gemacht. Teilweise leider etwas unscharf.
Bei meinem kleinem Smoker habe ich den Brennteil mit in den Garraum gesetzt, funktioniert aber gefällt mir nicht ganz so gut.

Bei der Steuerung fehlt die SPS weil ich mir erst die neue Software für die Logo besorgen mußte.

Beim kleinen habe ich einen 12V Dönermotor genommen.

Bei meinem großem Smoker habe ich eine neue, sechseckige Feuerbox gebaut, mit der ich jetzt auch auf der Feuerbox kochen oder warmhalten kann.

Da ich ihn für nen drei Tage Probelauf in Wacken brauchte hab ich es nicht geschafft die Aussparung zu machen

Mit meiner Steuerung hat ein Kollege einen Räucherofen gebaut den wir erst mit Spähnen und jetzt auch mit Pellets betreiben.

Hoffe Ihr könnt was erkennen, sonst fragen.



[Bärliner]

... das ist ja richtig Arbeit, diese durchklickerei ...

Schau mal hier

Danke und Gruß
