Pimp the Rogue

[kite8876]

Hallo zusammen, sehr interessant. Ich setze mich mal dazu

Hi Ollitsch, mach's dir bequem

Ich warte immer noch auf die LED-Lieferung. Sonst hab ich schon alles da. Hoffe, sie kommen morgen; sollten eigentlich bis spätestens heute geliefert werden.



[Andrethegiant]

Ok ich bin mal gespannt würde mich über viele schöne Fotos freuen

Hi Ollitsch, mach's dir bequem

Ich warte immer noch auf die LED-Lieferung. Sonst hab ich schon alles da. Hoffe, sie kommen morgen; sollten eigentlich bis spätestens heute geliefert werden.



[Andrethegiant]

Er hat natürlich gebohrt, wie du schon vermutet hast. Zwei mal 6,5 mm pro Regler. Da wo schon die Bohrungen in dem Kunststoffring drin waren.
Hier kann man das erkennen wo ich meine; sind aber noch keine Bohrungen in der Blende.

Wenn du fertig bist kannst du auch ein Foto machen wie das hinter der blende aussieht wo der LED streifen klebt



[kite8876]

Wenn du fertig bist kannst du auch ein Foto machen wie das hinter der blende aussieht wo der LED streifen klebt

Ich mache das ja nicht mit nem Streifen sondern mit einzelnen LEDs. Aber ich schaue mal, dass mein Kumpel mir ein Foto davon macht, wie es bei ihm aussieht.

Meine LEDs wurden heute endlich geliefert. Mal sehen, ob ich am Wochenende dazu komme zu löten.



[Andrethegiant]

Ich mache das ja nicht mit nem Streifen sondern mit einzelnen LEDs. Aber ich schaue mal, dass mein Kumpel mir ein Foto davon macht, wie es bei ihm aussieht.

Meine LEDs wurden heute endlich geliefert. Mal sehen, ob ich am Wochenende dazu komme zu löten.
Anhang anzeigen 1435150

Cool ich bin schon Mega gespannt vielleicht kannst du ja noch eine ausführliche Anleitung dran hängen für Leute (mich) die mal so garnicht elektrisch/handwerklich begabt sind



[kite8876]

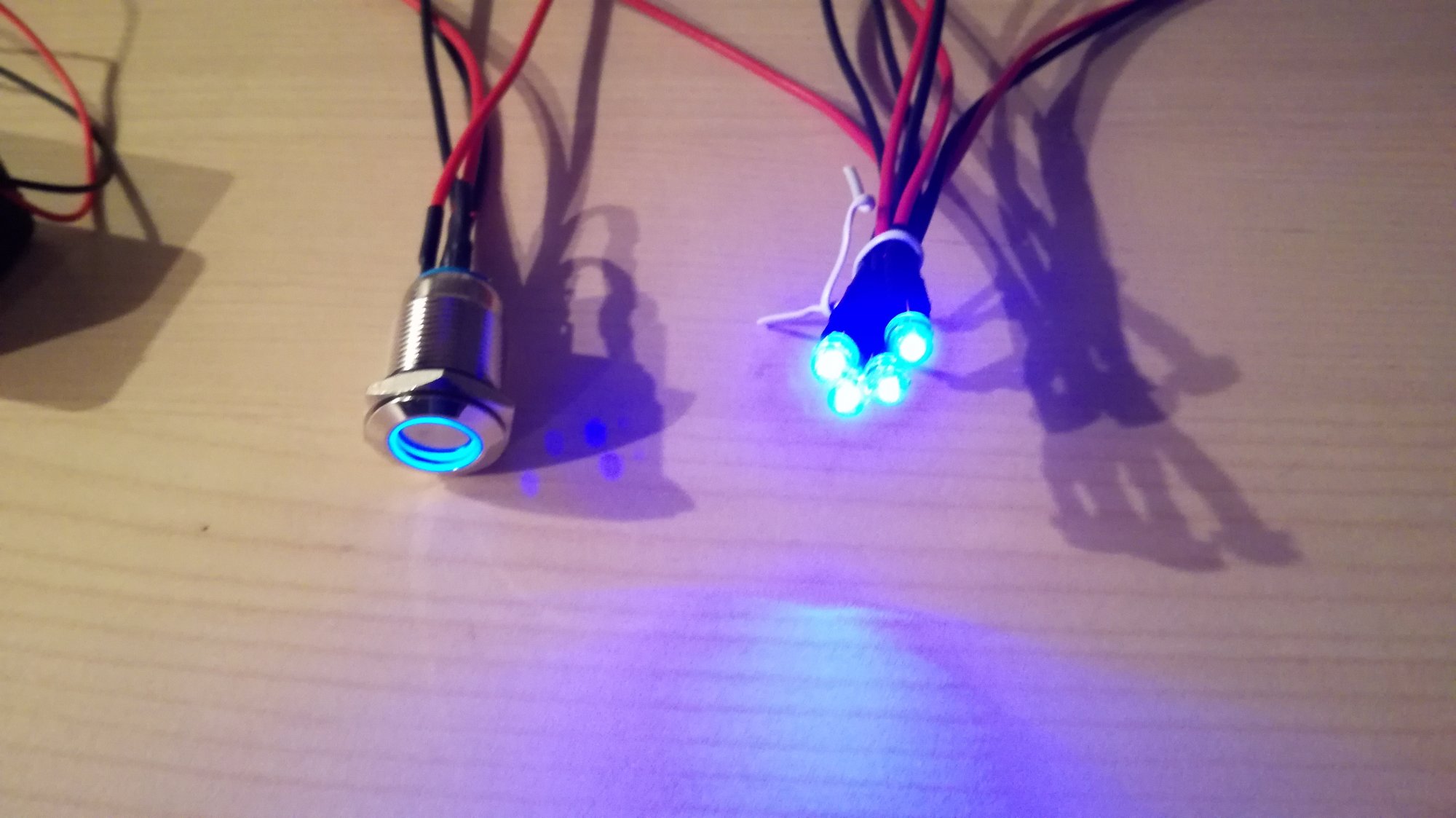

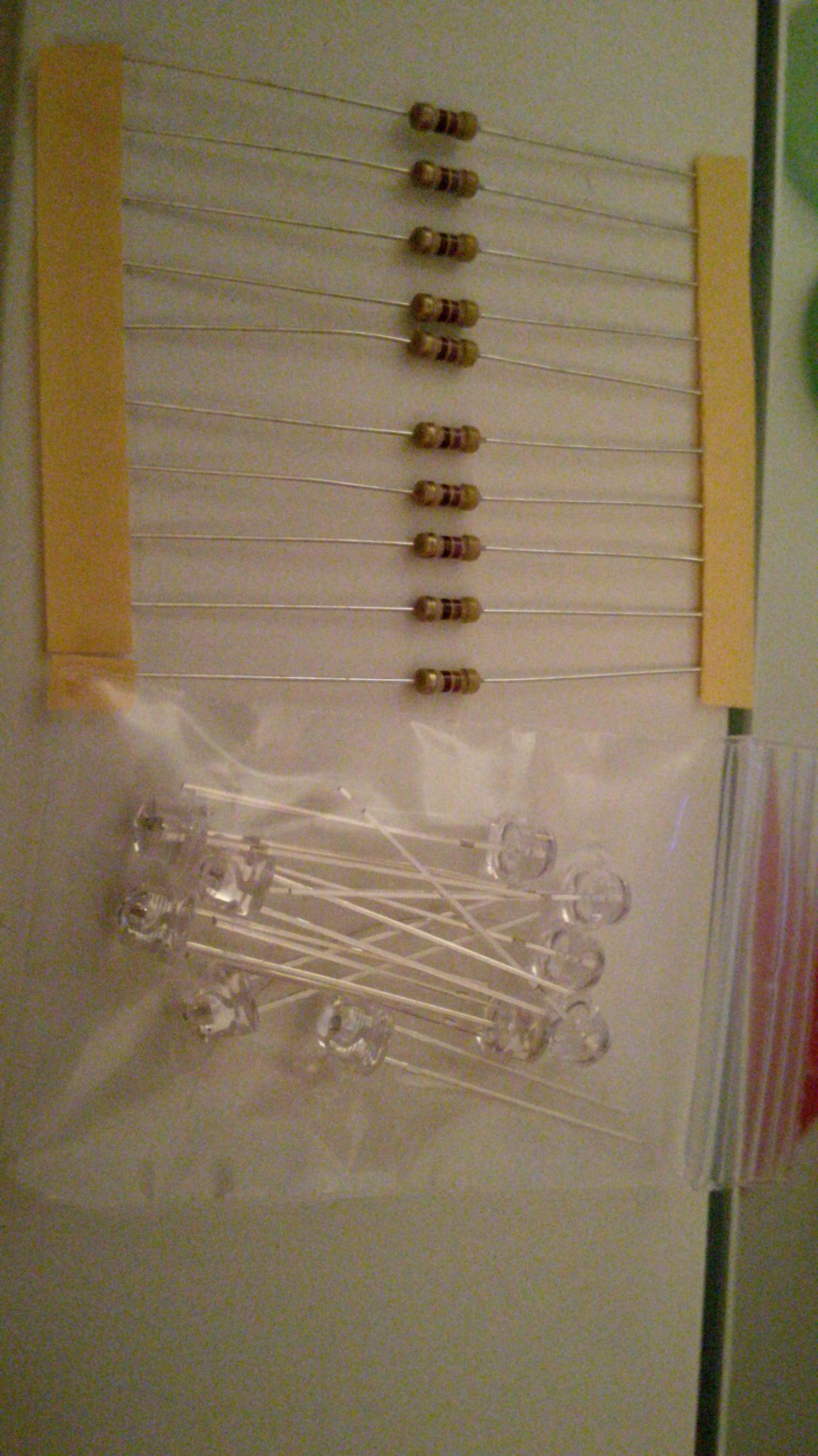

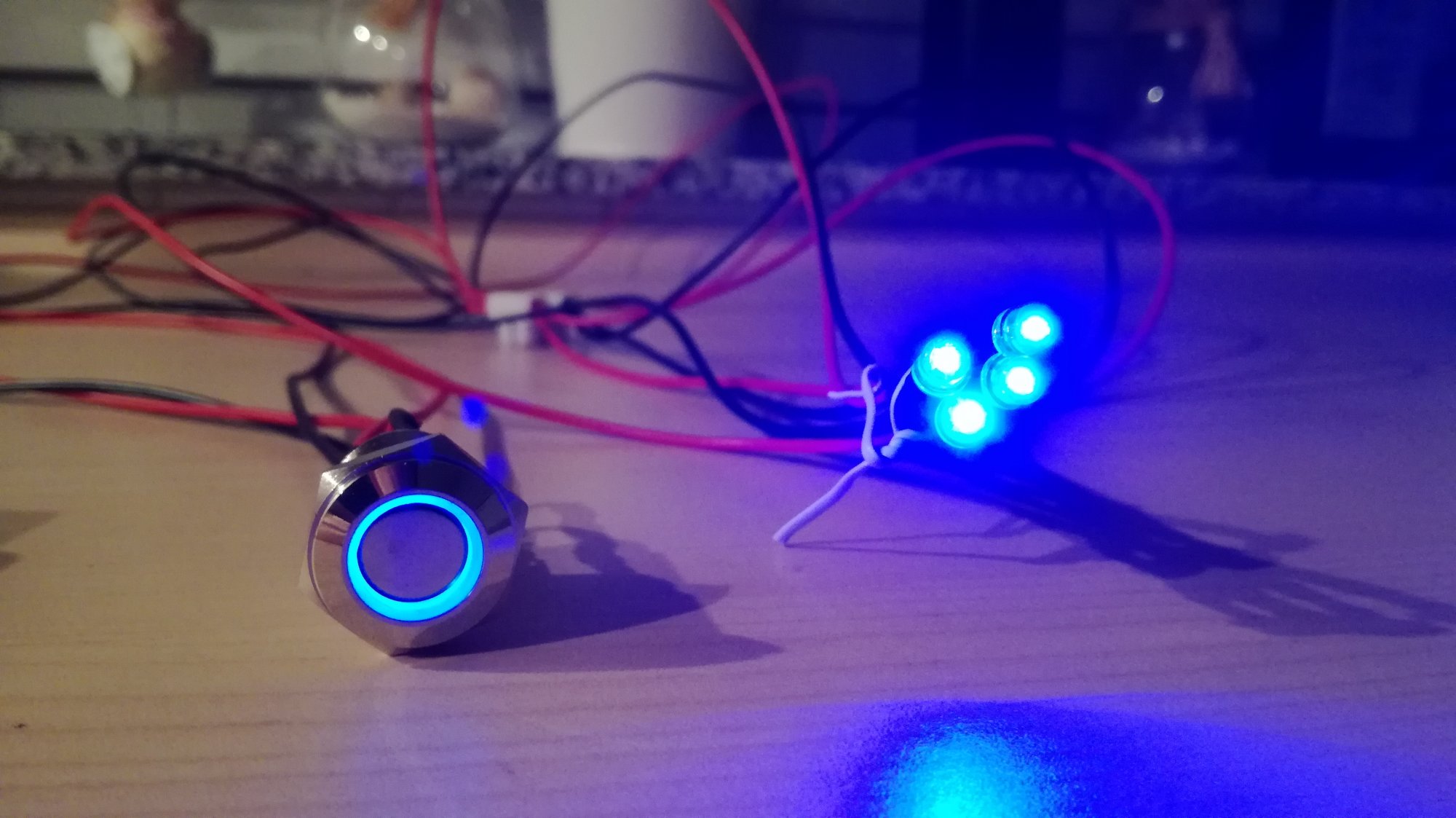

Hab gestern schon mal die Vorwiderstände und die Leitungen an die LEDs gelötet.
Danach provisorisch an den Schalter und Batteriehalter befestigt und getestet.

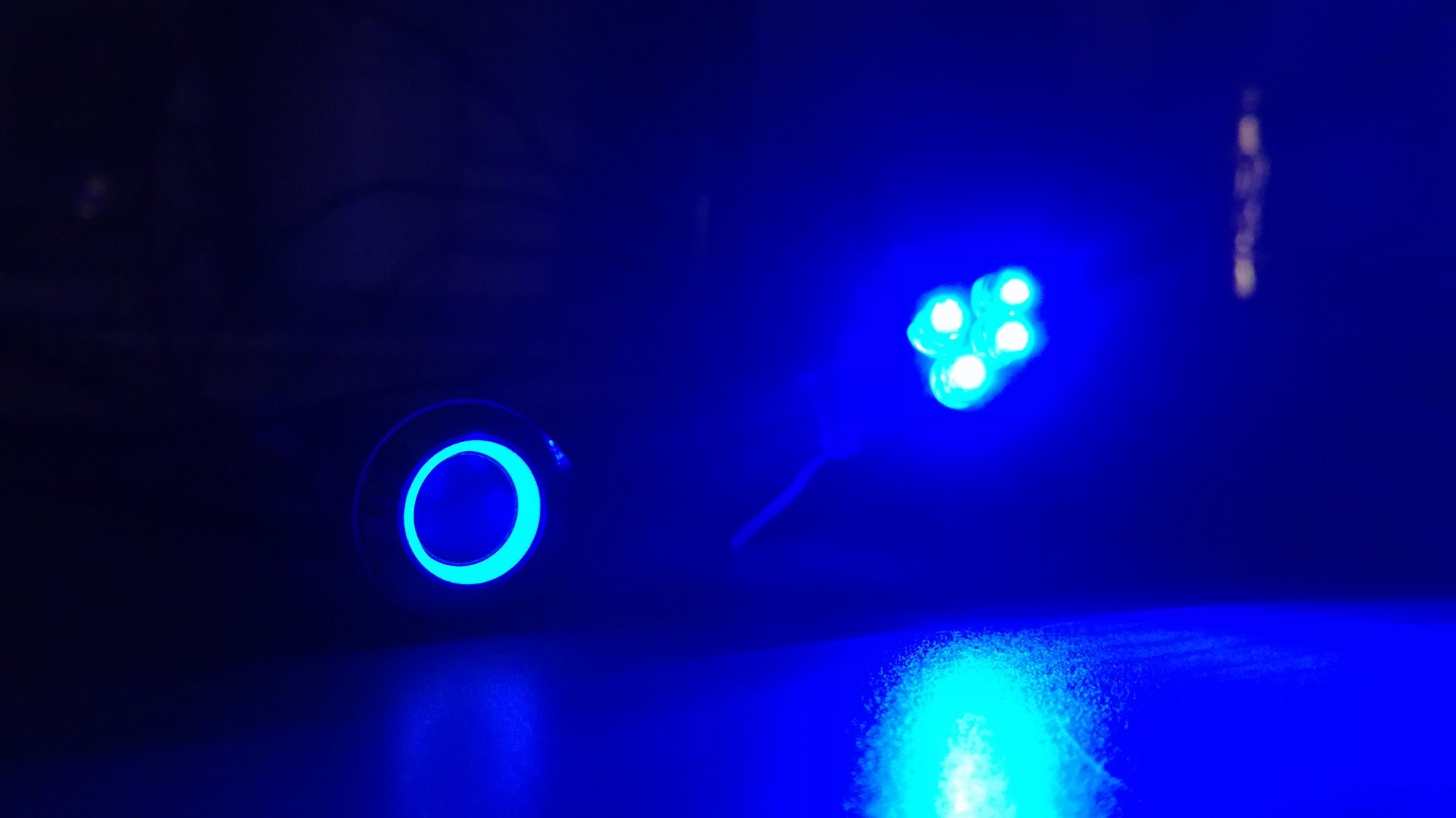

Leuchten schön hell die LEDs. Hab mal eine an ein Loch hinter nem Regler gehalten; leuchtet ganz gut.
Sieht man leider auf den Fotos nicht so gut, da es noch zu hell war.
Wenn ich fertig bin werde ich gerne ne Anleitung mit Material-Liste erstellen.
Hier ein paar Impressionen:



[Andrethegiant]

Hab gestern schon mal die Vorwiderstände und die Leitungen an die LEDs gelötet.
Danach provisorisch an den Schalter und Batteriehalter befestigt und getestet.
Leuchten schön hell die LEDs. Hab mal eine an ein Loch hinter nem Regler gehalten; leuchtet ganz gut.
Sieht man leider auf den Fotos nicht so gut, da es noch zu hell war.
Wenn ich fertig bin werde ich gerne ne Anleitung mit Material-Liste erstellen.
Hier ein paar Impressionen:
Anhang anzeigen 1436844
Anhang anzeigen 1436843
Anhang anzeigen 1436842
Anhang anzeigen 1436840
Anhang anzeigen 1436841

Super ik freu mir sieht schon klasse aus der Schalter ist echt cool



[kite8876]

So, ich habe heute die LEDs montiert und nen ordentlichen Winkel zur Befestigung der Gasleitung am Gehäuse montiert. Dieser Kunststoff Clip passt ja mal überhaupt nicht zur Qualität des Rogue.

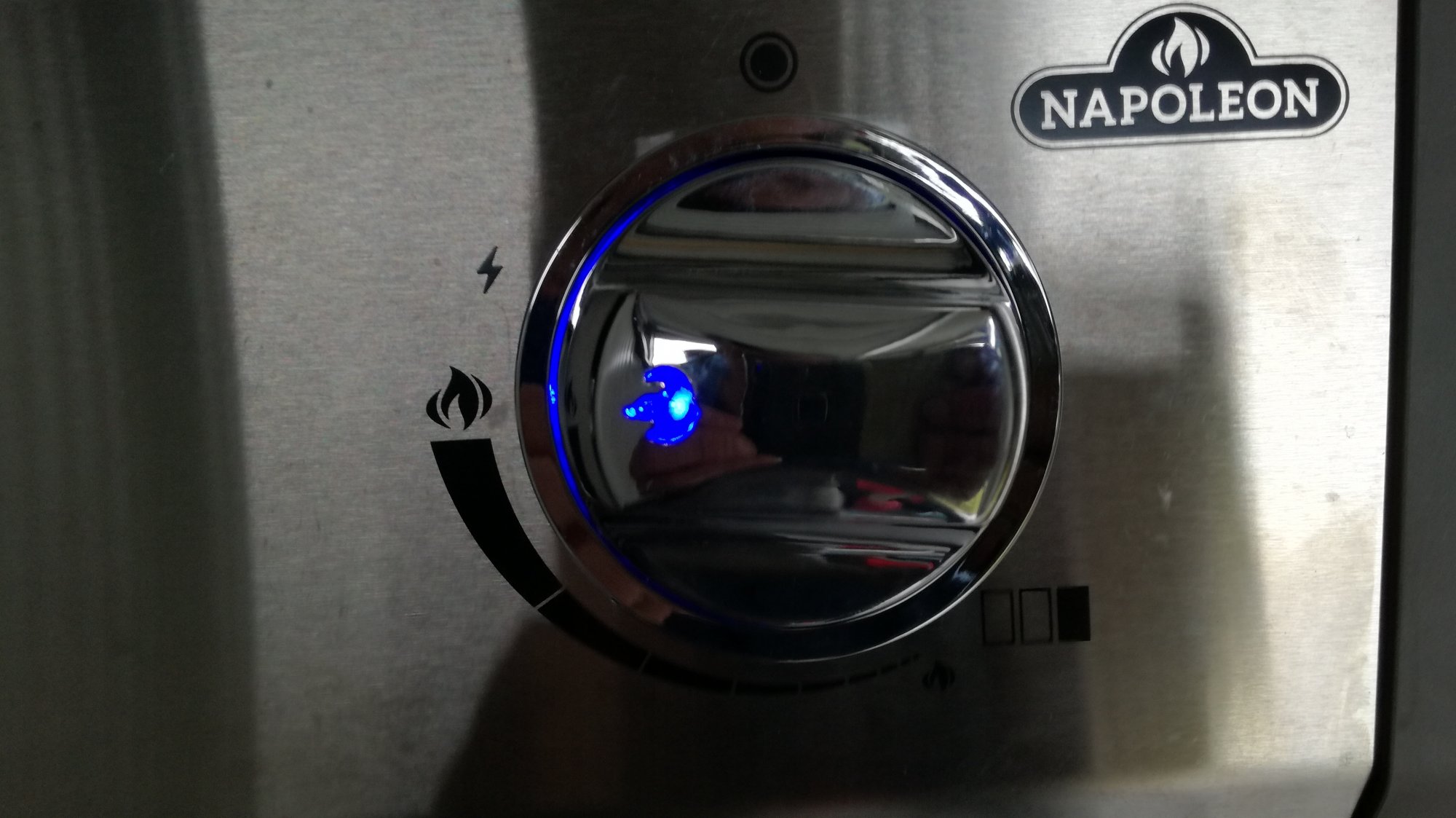

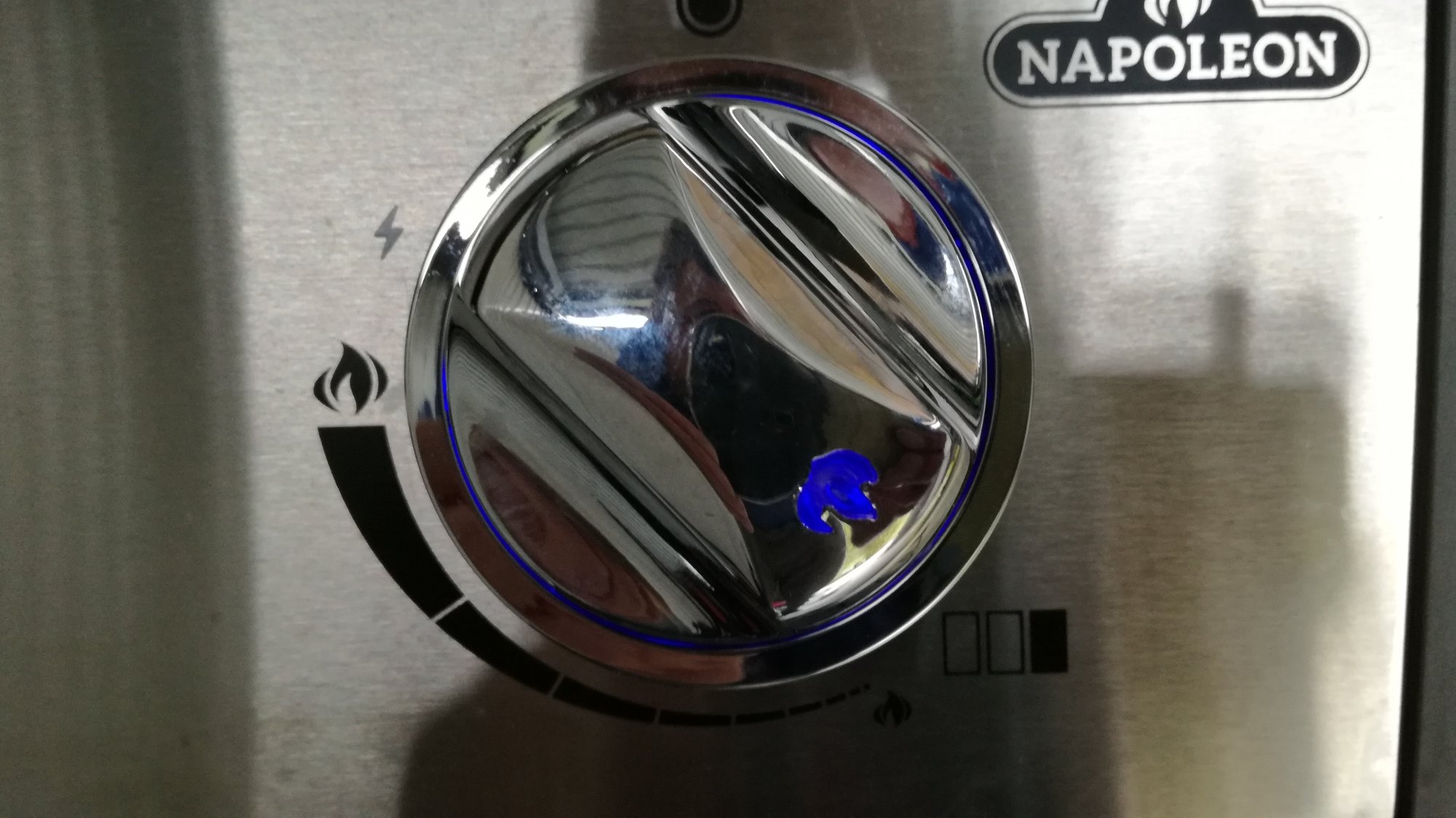

Hier die fertige Beleuchtung.

So sieht es unter den Reglern aus

Hier der Winkel

Die Befestigungsschraube außen.

Beides aus Edelstahl. Soll ja auch lange halten.
Die Batterie Halterung ist provisorisch befestigt, sie findet noch einen anderen Platz.



[Steve612]

Die Beleuchtung ist der Hammer



[kite8876]

Hier mal ne Liste der Dinge, die ihr für die Reglerbeleuchtung benötigt.

Der Schalter mit Beleuchtung.
Gibt es auch in anderen Farben und ohne Beleuchtung
http://m.ebay.de/itm/Taster-Schalte...3816078?varId=610309740912&txnId=751565064021

LEDs vorverkabelt für die die nicht löten können oder wollen.
60cm Leitung reichen. Vorwiderstand für 9V, Farbe det LEDs kann ja jeder selber wählen
http://m.ebay.de/itm/LED-Strawhat-L...n-/262601246132?nav=SEARCH&varId=561486001676

Batteriekästchen
http://m.ebay.de/itm/Batteriehalter...lt-Block-41-/121998544357?txnId=1760698840002

Dann braucht ihr noch Lüsterklemmen, Kabelbinder und eventuell Klettband mit DS-Klebeband.
Bohrer, Stufenbohrer, Akkuschrauber und sonstiges Werkzeug versteht sich von selbst.
Wenn ihr Fragen habt einfach anschreiben.
Viel Spaß beim Nachbauen.

Ach ja. Hier noch ein schnell skizzierter Anschlussplan



[PeterGrillts]

Das sieht sehr gut aus! Nur der Farbunterschied zwischen An-/Aus-Knopf und Drehreglern sieht auf den Fotos nicht so schön aus. Eventuell kann man beim Knopf die LED tauschen.

Wieviele LEDs hast du je Drehregler verbaut? Wie bekommt man die Knöpfe ab?



[Sirmosi]

Der Farbunterschied ist mir auch aufgefallen...ich mach die Beleuchtung wahrscheinlich in rot...passt auch iwi besser zum heissen Grill
Knöpfe kann man abziehen. Sitzen aber sehr stramm. Hab es bei mir abgeklebt und vorsichtig mit 2 Holzkeilen abgehebelt.



[kite8876]

Der Farbunterschied wirkt auf den Fotos viel stärker ales wirklich ist.
Fällt eigentlich kaum auf. Denke, da ist nur ne weiße LED verbaut und der Ring ist farbig.

Genau, Knöpfe muss man "nur" abziehen. Bei mir gingen zwei leicht ab und zwei saßen extrem stramm.
Hab so einen kleinen Kunststoff Unkrautstecher, damit hab ich die vorsichtig abgehebelt.



[kite8876]

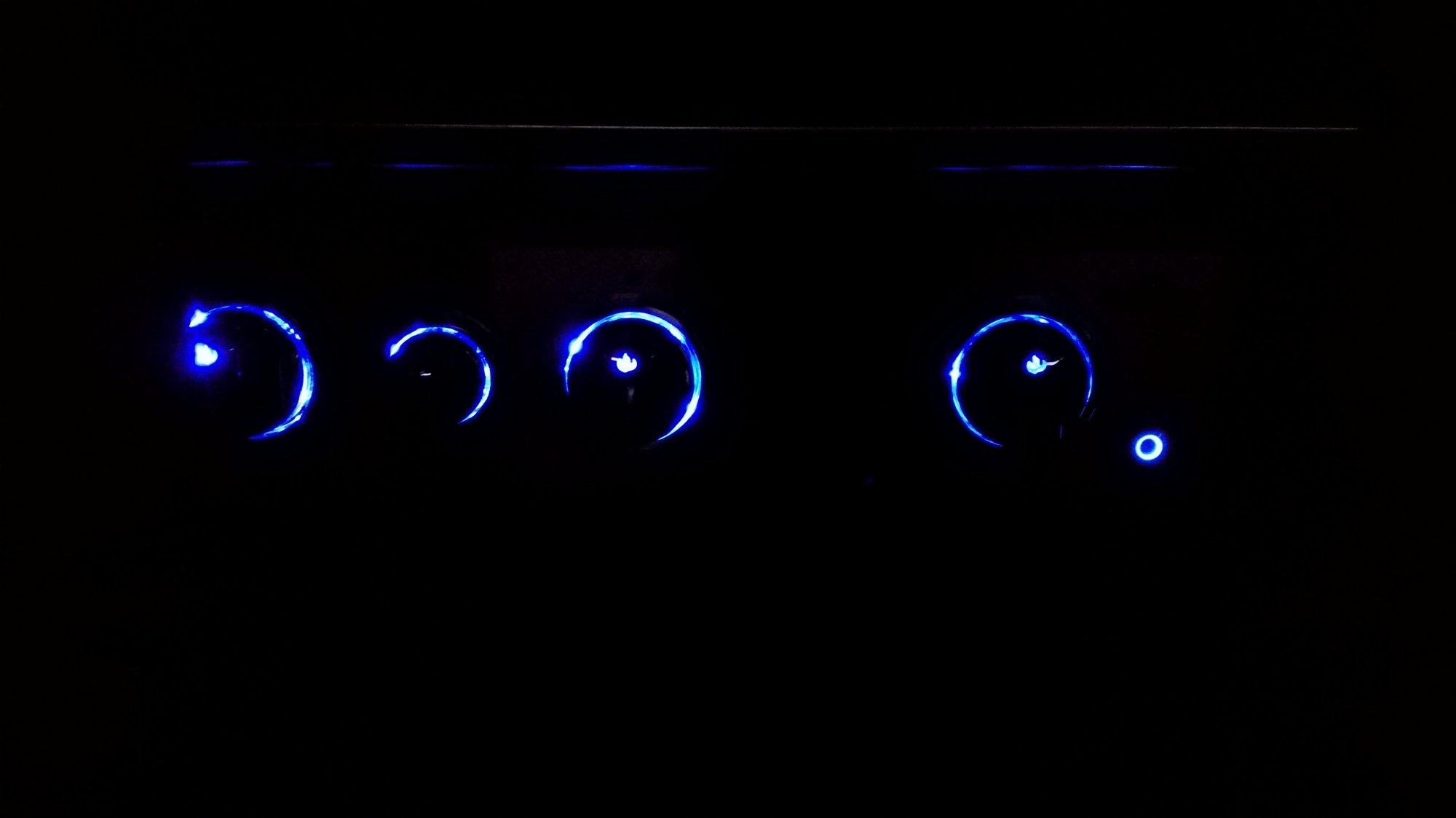

Hier mal ein Foto bei Dunkelheit; ich finde den Unterschied der Farbtöne nicht störend.



[kite8876]

Heute hab ich mal was Zeit gehabt und das Brett für die Pizzastein-Ablage zu montieren. Dann hab ich noch dünne Gummi-Platten auf den Boden des Flaschenplatzes geklebt, damit das nicht immer so kratzt.



[PeterGrillts]

Ich wollte auch keine Kratzer am Boden und habe mir einen Anti-Kratz Ring (je einer für die 11kg und einer für die 5kg Backup-Flasche) gebaut:



[kite8876]

Auch ne coole Idee.
Sind das Rohrisolierungen?



[PeterGrillts]

Das sind zwei Rohrisolierungen aufgeschnitten und zusammengeklebt. Für die Stabilität ist zwischen den beiden Lagen ein Eisendraht eingeklebt.

Der Rogue mit offener Rückseite ist für den Pizzastein ja praktisch. Da muss ich mir für die Aufbewahrung meines Pizzasteins im R3 noch Gedanken machen. Hat jemand vielleicht schon ein Regal/Ständer neben die Gasflasche gebaut?



[kite8876]

Das mit dem Regal hatte ich auch erst vor, hab mich aber dann für die Ikea-Boxen entschieden, da ich denke, dass man sich mit nem Regal nur Platz weg nimmt.
Die Boxen sind praktisch, kann man mal schnell rausholen und in Ruhe öffnen, was reinlegen oder rausholen.
Aber wäre trotzdem interessant mal ein paar andere Ideen und Umsetzungen zu sehen.
Gestern war ich bei nem Napoleon Fachhändler und da stand ein LEX.
Hat die gleichen Drehknöpfe wie der Rogue und ne Beleuchtung. Da konnte ich nicht widerstehen und musste einen Knopf entfernen und nachsehen, wie Napoleon die Reglerbeleuchtung gelöst hat.
Und siehe da, die haben es genau wie ich gemacht. eine LED um linken Bereich.



[Andrethegiant]

Hier mal ein Foto bei Dunkelheit; ich finde den Unterschied der Farbtöne nicht störend.
Anhang anzeigen 1439661

Wie viel LEDs hast du verbaut 4 Stück ?
