Pitmaster - Temperaturregler, Eigenbau

Hallo,
Das SSR ist nur nötig bei einem Regler mit Voltage Output.

Lüfter ist abhängig vom Grill. Ich habe einen 75mm radial Lüfter verbaut,der sich aber für die Weber kugel eher als zu groß erwiesen hat. Würde da eher auf nen 60er gehen.

Mfg

gesendet von meinem Schlauofon

Genau,einfach nach der relay Version schauen. Es muss im übrigen auch kein SSR sein... ich hab mir nen Optokoppler von Murr verbaut. Typ 52512
Schalte damit auch nur die 12V für den Lüfter

gesendet von meinem Schlauofon

Hallo Leute,

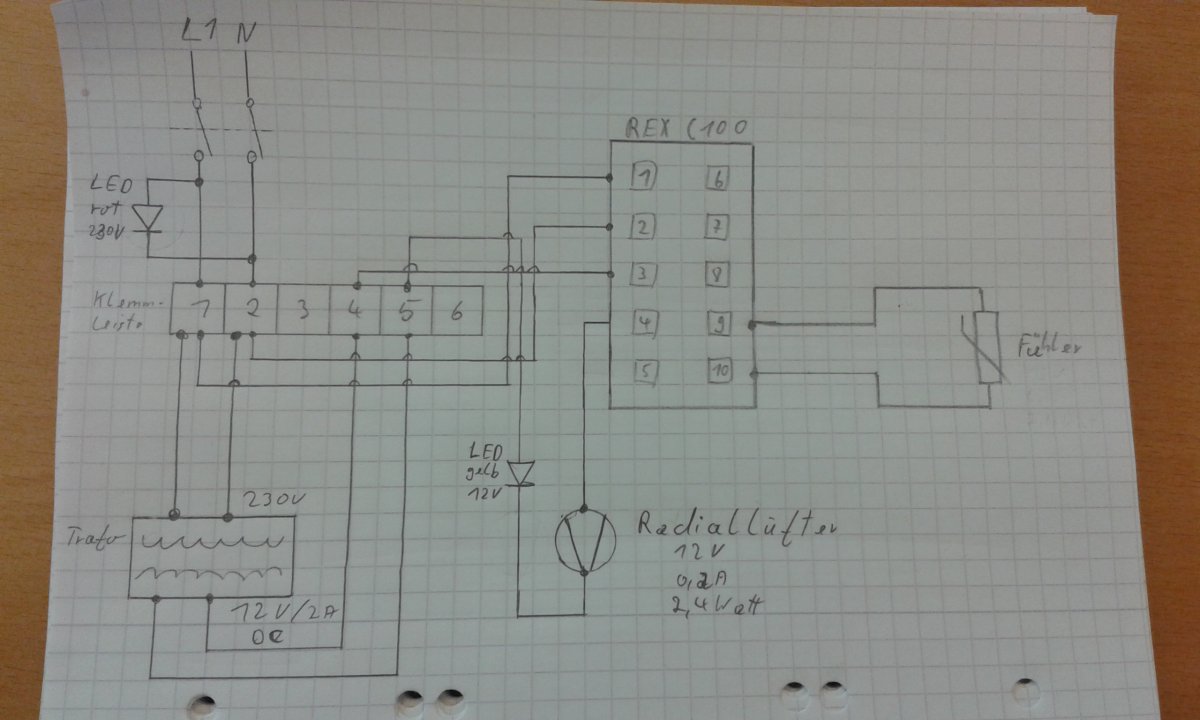

möchte mir auch einen Temperaturregler bauen. Hier mein Plan: (Bekomme das Bild hier nicht eingefügt)

Wird das so funktionieren?

Die beiden LED´s die ich nach 230V und hin zum Lüfter schalten werde sind optional.

Sieht halt nur gut aus wenn da was leuchtet.


Werde ich ohne POTI auskommen, den ich vielleicht noch vor den Lüfter schalten muss?


Norm


Anhänge

  • Plan.jpg
    98,2 KB · Aufrufe: 641
Ich würd zur Sicherheit auf jeden Fall ein Poti einbauen, dann bist du auf der sicheren Seite!

four-eyes1983 schrieb:
Wofür brauche ich da das Relais?
Zum Vergrößern anklicken....
Die RELAY Version vom Rex hat ja schon ein Relais drin mit dem man den Lüfter schalten kann.
Ich hab bewusst die Voltage Version mit externem SSR gekauft weil ich über das SSR 220Volt schalten möchte. Um das Ding vielleicht für Sous-Vide nutzen zu können.
Die Relay Version ist nicht robust genug um da einen Tauchsieder dran zu hängen.

Hallo,

Ich möchte mir auch einen Pitmaster basteln, habe allerdings noch ein paar Fragen!

Das ist doch ein C100 mit integriertem Relais oder? Laut Datenblatt kann ich dort dann ja einen Traro 230V->12V anschließen und daran dann den Lüfter?
http://rover.ebay.com/rover/1/707-5...0001&campid=5337467401&icep_item=300921942267

Gibt es die C100 Steuerung auch irgendwo aus der EU? Will keinen Monat darauf warten müssen...

Welcher Sensor hat sich am besten bewert? Dieser wird hier ja immer empfohlen, ist der komplett? Irgendwie sieht das mit dem Gewinde am Fühler komisch aus :confused:
http://rover.ebay.com/rover/1/707-5...0001&campid=5337467401&icep_item=281266500611
