Planung Smoker [Reverse Flow]

Meine Vermutung wäre, dass Du so zwar Temperatur in den Tower bekommst, dafür aber im eigentlichen Garraum Wärme verliert. Wärme will nach oben ... Ich würde da eine Verjüngung zwischen setzten und diese vielleicht sogar etwas nach unten in den Garrraum ziehen.

P.s. Die Räder würde ich auch in der Nähe der Achse - also auf der anderen Seite plazieren....

Nur so meine theoretischen Gedanken...


LG
Peter

Ich habe durch erfahrung mit meinem Smoker gesagt nächstes mal mache ich die reifen auch auf die aussen Seite und dann werde ich mir so eine hebenvorrichtung bauen mit rädern dran und nen gelenk oder so damit ich den smoker dann mit 4 rädern wovon 2 lenkbar sind ziehen kann.

Bilder von Sowas findet man hier sehr viele im Forum, habe nur grade keins zur Hand.

Kaminrohre

Glubb schrieb:
Schaut super aus, das Teil!

Mal ne Frage an die Reverse Flow Fraktion...

Könnte das hier auch funktionieren????

Meine Bedenken sind, dass dann im Garturm die Temperatur nicht mehr hoch genug ist...

Seht selbst...

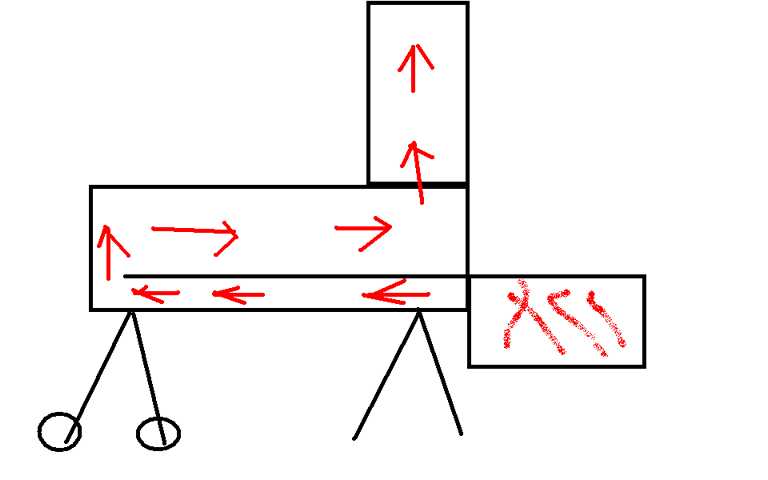

Anhang anzeigen 113723

Gruß FLo
Zum Vergrößern anklicken....

Du könntest den oberen Teil Geschlossen (wie ein Fass) machen und dann mit Kaminrohren und die Verbindung machen (also ein Loch von der Grösse eines Kaminrohres)....

...ich will auch einen Smoker!!! ....Ufff...

So die Zeichnung ist fertig geworden. Jetzt werden noch die Laserteile bestellt und die Fertigung wird in nächster Zeit starten. Ziel sind gesmokte Ribs noch vor Weihnachten.



Anhänge

  • hk_109000_smoker_01.jpg
    79,3 KB · Aufrufe: 12.105
sieht sehr gut aus.

Ich hätte da noch Fragen zur Zeichnung... wenn ich darf.

Beim Schnitt A-A hast Du hinter dem Gegengewicht des Deckels zwei weitere "Hebel" oder "Griffe" Postiert. Was genau sind diese?

Dann ist mir aufgefallen, das Du die Kaminrohre bis ganz nach unten offen gemacht hast. Hat das einen Grund?

Weiter würde es mich noch wunder nehmen, ob die Kamine auch von der Feuerbox aus abgehen? (Verstehen zwar nicht ganz warum das gut sein soll, aber ok...

Ansonsten sieht das hier nach sehr viel Spass aus....


...by the way... was waren die Kosten?

pepeperez schrieb:
Ich hätte da noch Fragen zur Zeichnung... wenn ich darf.

Beim Schnitt A-A hast Du hinter dem Gegengewicht des Deckels zwei weitere "Hebel" oder "Griffe" Postiert. Was genau sind diese?

Hier kommen Federn dazwischen. Diese sollen das Öffnen des Deckels erleichtern.

Dann ist mir aufgefallen, das Du die Kaminrohre bis ganz nach unten offen gemacht hast. Hat das einen Grund?

Ob das einen besonderen Grund hat weis ich nicht, viele Details wurden von Mag's Reverseflow Smoker übernommen.

Weiter würde es mich noch wunder nehmen, ob die Kamine auch von der Feuerbox aus abgehen? (Verstehen zwar nicht ganz warum das gut sein soll, aber ok...

...die sind da nur aufgesetzt. Einen Durchbruch gibt es nicht. Ich finde es sieht so einfach Klasse aus.


Ansonsten sieht das hier nach sehr viel Spass aus....


...by the way... was waren die Kosten?
Zum Vergrößern anklicken....


Grüße

vielen Dank

vielen Dank für die prompte Antwort!

Weiss vielleicht noch jemand ob es einen Reverse Flow Smoker mit räucher Tonne oben drauf gibt.

Würde mich interessieren wie das gelöst worden ist.

marc.74 schrieb:
Hier kommen Federn dazwischen. Diese sollen das Öffnen des Deckels erleichtern.
Zum Vergrößern anklicken....

Ah, gute Idee. Habe mir auch schon überlegt wie ich meine (zukünftigen) Deckel "leichter" bekomme. Bei 12mm Material werden die ja immens schwer.

Wo bekommst du denn die Zugfedern her? Hast du dir die Hebelkraft ausgerechnet oder hängst du dann einfach ne Zugwaage dran und kaufst dann die Federn?

Kuno1976 schrieb:
Ah, gute Idee. Habe mir auch schon überlegt wie ich meine (zukünftigen) Deckel "leichter" bekomme. Bei 12mm Material werden die ja immens schwer.

Wo bekommst du denn die Zugfedern her? Hast du dir die Hebelkraft ausgerechnet oder hängst du dann einfach ne Zugwaage dran und kaufst dann die Federn?
Zum Vergrößern anklicken....

Also ich habe einen Katalog wo man Federn bestellen kann. Momentan recherchieren wir welche für den Smoker in Frage kommen. Danach richtet sich ja auch noch der Abstand der Halterungen für die Federn. Ich bin immer noch guter Hoffnung das die CAD Software die Kräfte irgendwie ausrechnen kann ansonsten brauch einen Plan B ;)

Grüße

marc.74 schrieb:
Also ich habe einen Katalog wo man Federn bestellen kann. Momentan recherchieren wir welche für den Smoker in Frage kommen. Danach richtet sich ja auch noch der Abstand der Halterungen für die Federn. Ich bin immer noch guter Hoffnung das die CAD Software die Kräfte irgendwie ausrechnen kann ansonsten brauch einen Plan B ;)

Grüße
Zum Vergrößern anklicken....

Dann schick mir doch mal den Anbieter vom Katalog. Ich hab zu Hause noch so einen 0815 Federwaage. Damit könnte ich dann bei mir einfach testen und dann entsprechend bestellen.

Ich denke aber dass der Abstand bei dir zu gering ist, sodass die Feder wohl locker rumschlackert oder geknickt wird wenn die Klappe ganz auf ist, oder?

Tante Edit sagt: Du kannst natürlich hier den Anbieter posten, damit andere auch was davon haben...

Ob man bei denen mal eben 2 passende Zugfedern für erschwingliche Doppelmark bekommt ist wohl eher fraglich. Die machen die ja erst auf Anforderung...

Hier eine Zeichnung mit geöffneten Deckel. Wie man sieht stimmt der Abstand für die Aufnahme der Federn nicht. Dieses Problem gilt es noch zu lösen. Evtl. wird es nun doch ein Gegengewicht.



Anhänge

  • hk_109000_smoker_02.jpg
    89,4 KB · Aufrufe: 12.542
Hilfe beim Zeichnen
