Guten Abend Zusammen,

es wird endlich Zeit, mit dem Bau des UDS zu starten. Ein Gerät für faule Leute ist doch genau das Richtige für mich. Eigentlich steht schon über ein Jahr ein Faß bei mir zuhause rum, gemacht habe ich allerdings nix - faule Leut' halt....

Dennoch, nun geht's los. Zum Ausbrennen und Schleifen bin ich zu faul und es ist mir zu zeitaufwendig; vom ganzen Dreck mal abgesehen. Daher besorgte ich mir gleich ein gestrahltes Fass... Der Plan war ursprünglich alles zurecht zu legen und auf einmal zu montieren. Ein Plan der von der irgendwie belächelt wurde - der Sack hat ja recht... (Servus Alex!!! :prost:)

Aber soooo faul war ich ja auch net. Für meine Exkollegen baute ich einen UDS zum Abschied. Von diesen Erfahrungen kann ich zumindest etwas partizipieren, auch wenn mein jetziger UDS aufgebaut wird...

Und so weit bin ich "schon":

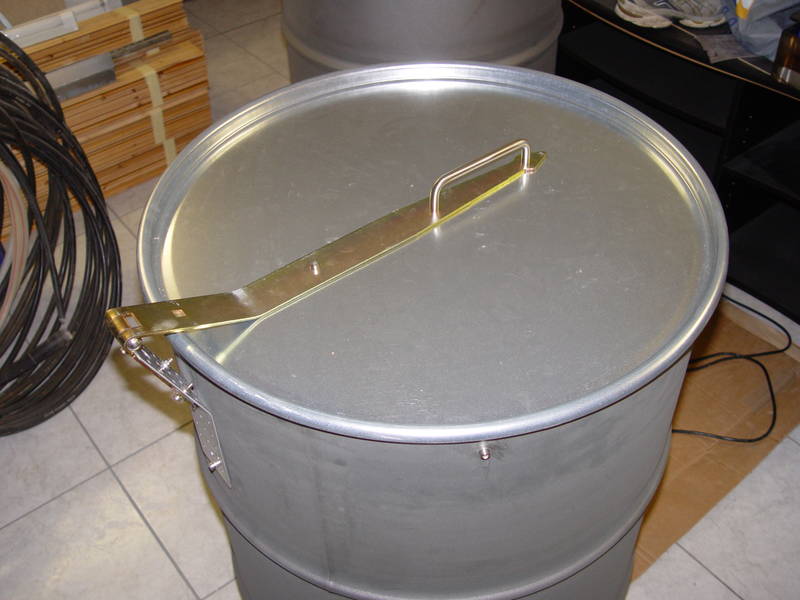

Obwohl ich ein paar Löcher bohrte, die Dichtung aus dem Deckel entfernte und ein paar Schrauben festzog, paßt es noch... :)

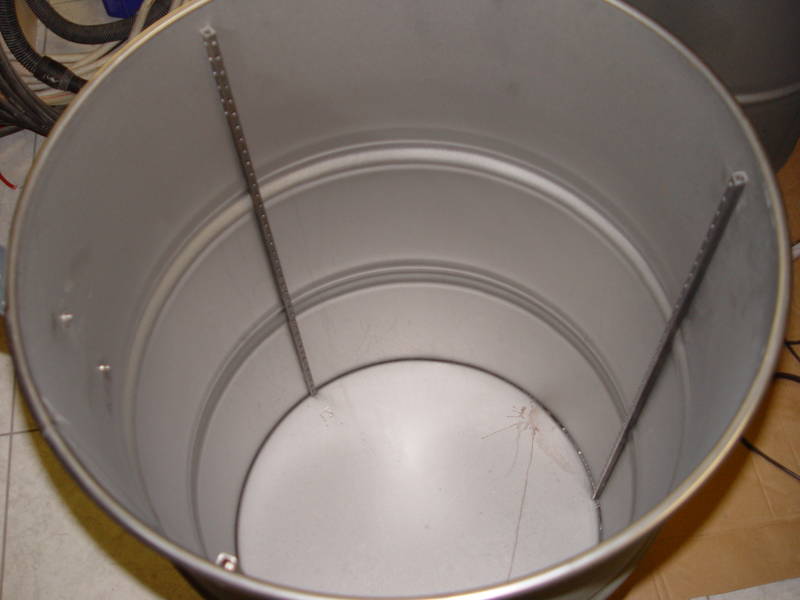

Innen sind schon mal ein paar Schienen angebracht.
Da sind dann Löcher mit 'nem fünfer Gewinde drin, so ist dann der Rost variabel in der Höhe verstellbar.
Mein lieber Vadder ist Rentner und hat Zeit. Der Auftrag ging an ihn - er hat gut gebohrt und Gewinde geschnitten!!!

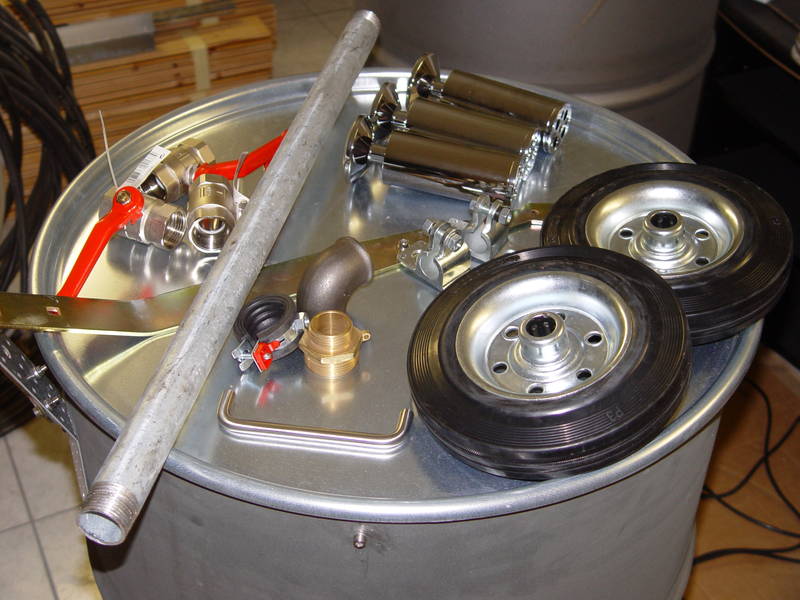

Hier noch weitere Tuningteile, die ich wohl zum Großteil verwenden werde.
Ein paar Teile hatte ich noch daheim, ein paar habe ich käuflich erworben. Einige weitere sind hier nicht abgebildet, so bleibt die Spannung im Thread...



to be continued...

Hallo SmoKing,
schau doch mal bitte hier: SmoKings UDS. Da wirst Du fündig!

...da bin i ja g´spannt...8)

...ein Kollege von uns will auch bald mit dem Bau beginnen...:pfeif:

SmoKing schrieb:
es wird endlich Zeit, mit dem Bau des UDS zu starten. Ein Gerät für faule Leute ist doch genau das Richtige für mich.

Ich denk auch schon ne weile drüber nach:grin:

Zum Ausbrennen und Schleifen bin ich zu faul und es ist mir zu zeitaufwendig; vom ganzen Dreck mal abgesehen. Daher besorgte ich mir gleich ein gestrahltes Fass... Der Plan war ursprünglich alles zurecht zu legen und auf einmal zu montieren. Ein Plan der von der irgendwie belächelt wurde - der Sack hat ja recht... (Servus Alex!!! :prost:)

Ich? Nee nee, da musst Du Dich irren, mein Plan zum Bau eines UDS sieht doch (mittlerweile)
genauso aus:pfeif:
Zum Vergrößern anklicken....


So wie es aussieht gibt das ne Zentrale Zuluft auf Fassdeckelhöhe????

Werd ich dann (irgendwann) auch machen. Oder mach doch gleich 2 baugleiche UDS, übergabe irgendwann in Fulda.;) :lol:

Da bleib ich mal dran. Eiem Wotsching Ju. 8)

Gruß Steffe

Moin Matthias,

...da schau ich ja wohl gerne zu ... :bierchips:

...vergiss die klappbare Deckelausbuchtung für die WOK Halterung nich...:devil:

...und das mit dem Sandstrahlen war ne gute Entscheidung. Die Ausbrenn und Schleifaktion war die Hölle...


:beer:

Phase II

Ihr habt wohl gedacht, da kommt nix mehr oder der ist fertig und er zeigt nix mehr!

Weit gefehlt. Zeit war abends unter der Woche immer wieder mal gewesen und ich habe
weiter gewerkelt.

Nun denn, die Löcher sind gebohrt und nun geht's ans Makeup.

Die Autos wurden aus der Garage rausgefahren und die Tonne hatte Platz für sich. Lediglich
die Räder haben am anderen Ende geparkt.

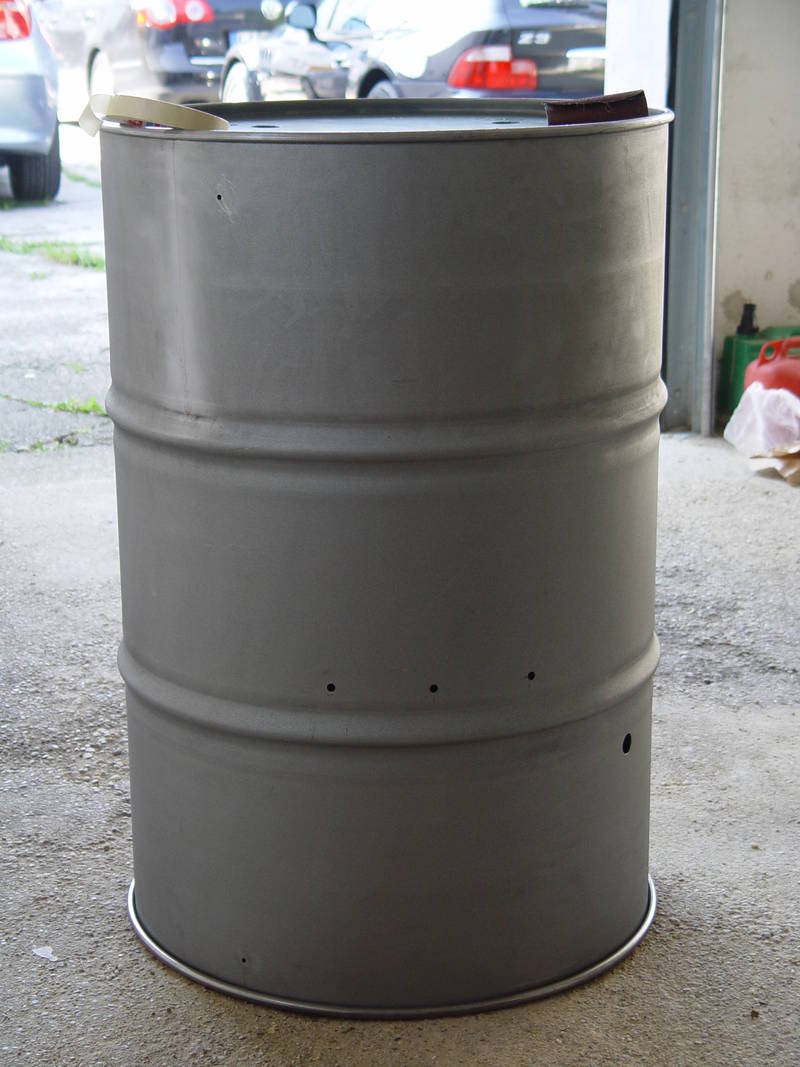

Hier sieht man die Zuluftlöcher.
Wie der Alex schon anmerkte, kommt die Luft von unten. Das war eigentlich von Anfang an
gar nicht geplant, aber mit den vorliegenden Brocken hat es sich so angeboten. Die Zuluft
ist nicht gerade symmetrisch, aber das dürfte wurscht sein. Ich hatte keine Muße, die
einzölligen Rohre zurechtzuschneiden und eine Gewinde draufzuschneiden. Es wird so gut
gehen - sicherlich....



Die letzten Farbreste, die der Strahlemann tatsächlich übersehen hat, habe ich mit 80er
Schmirgelpapier entfernt. Viel war es nicht. Außerdem geschaut, daß alle Stellen mit Rost
ebenfalls blank geschliffen wurden.



Abgeklebt und den Boden Schwarz lackiert.





Umgedreht, oben abgeklebt und ebenfalls einen schönen Rand erstellt.

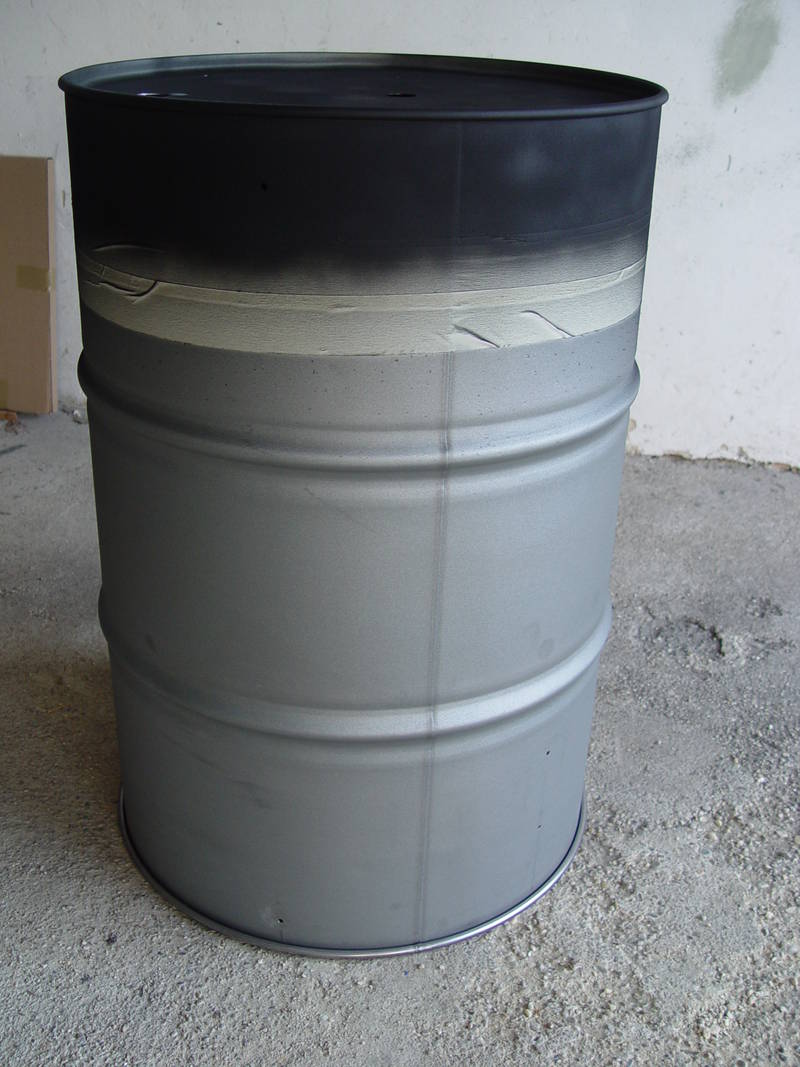

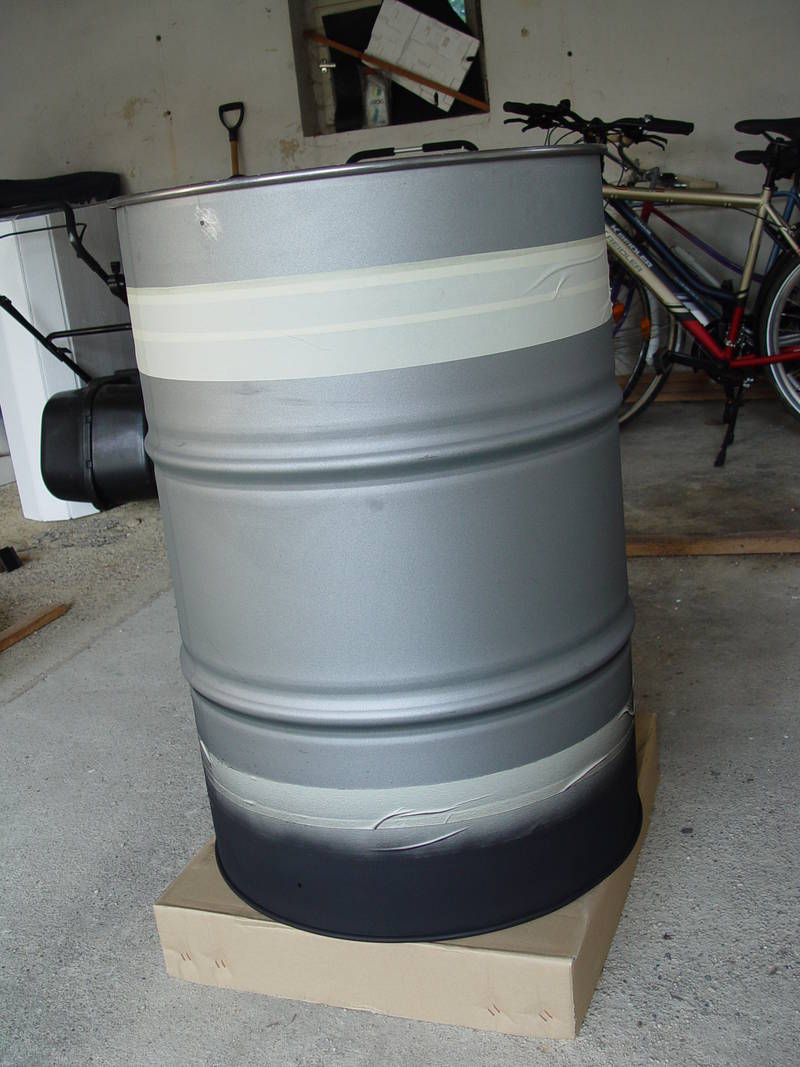

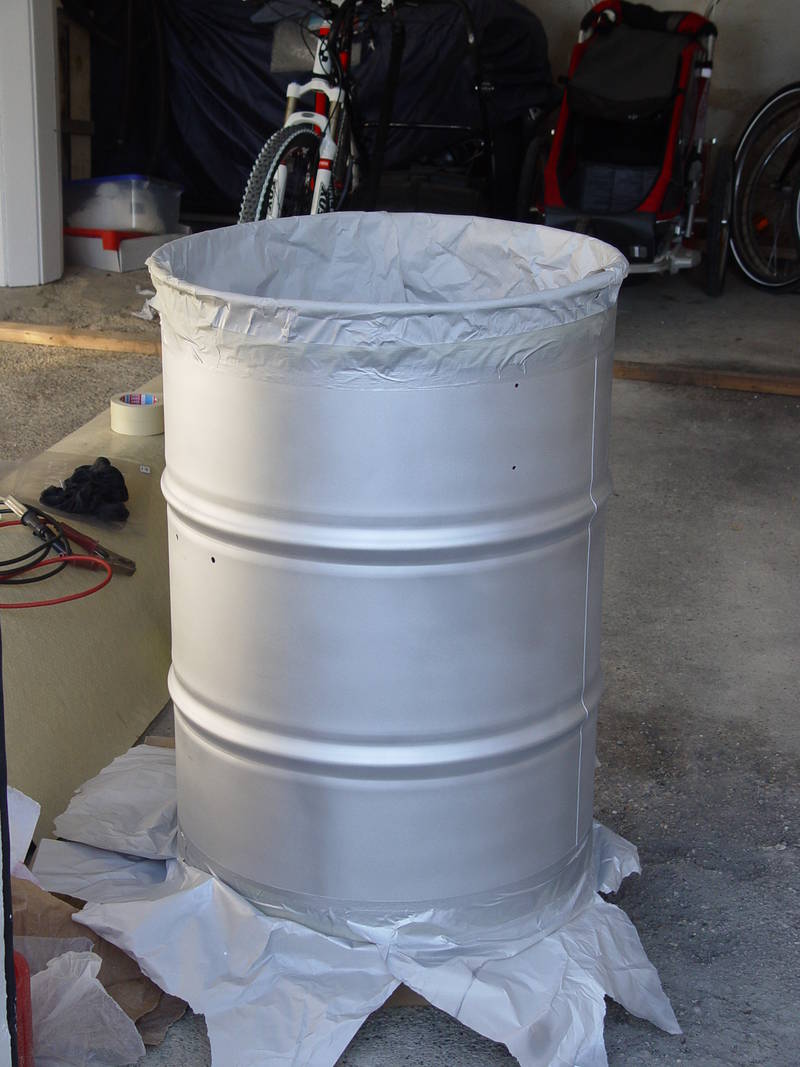

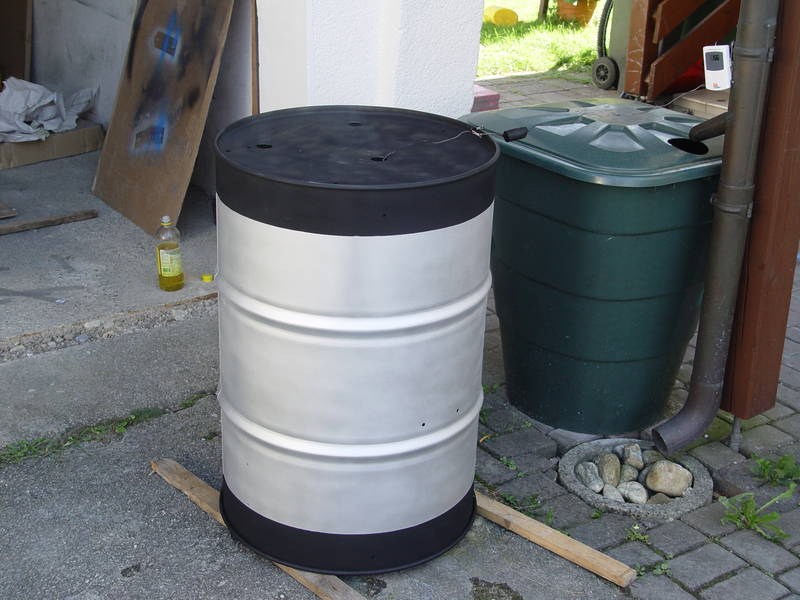

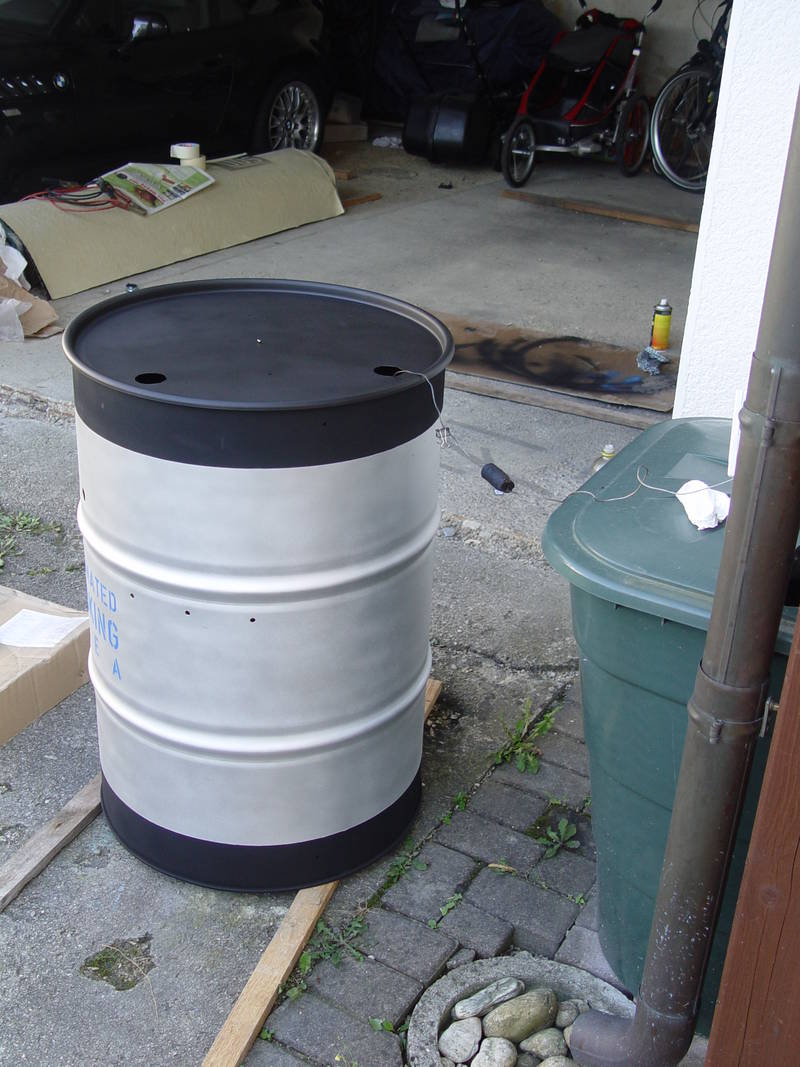

Nach ein paar Stunden ist die Farbe griffest. Dann wird der schon gefärbte Teil abgeklebt
und die mittlere Partie silber lackiert.



Hier sind zwei der Zuluftrohre, welche mit schwarzer Farbe versehen wurden.



Auch das Haupthaar ist schon schön schwarz.




Soweit so gut!
Heut war ich auf dem Volksfest in Landshut. Bei meinem derzeitigen Pegeln empfiehlt es sich
nicht, mit den Spraydosen zu hantieren. Das ginge schief. Deshalb habe ich die Gunst der
Stunde genutzt um dieses Update rein zu stellen.

Diese Woche bin ich böderweise beruflich unterwegs.
Also geht es am nächsten Fr / Sa in den Endspurt, und zwar mit
- letzten Lackierarbeiten
- Kohlekorb fertigstellen
- Lack einbrennen
- Endmontage
- Inbetriebnahme
- Einweihung

:prost:

Phase III

Die hoffentlich letzten Lackierarbeiten laufen an.
Das hier sind noch ein paar Anbauteile für den Deckel (Scharnier und Anschlag).




Ob das was wird?

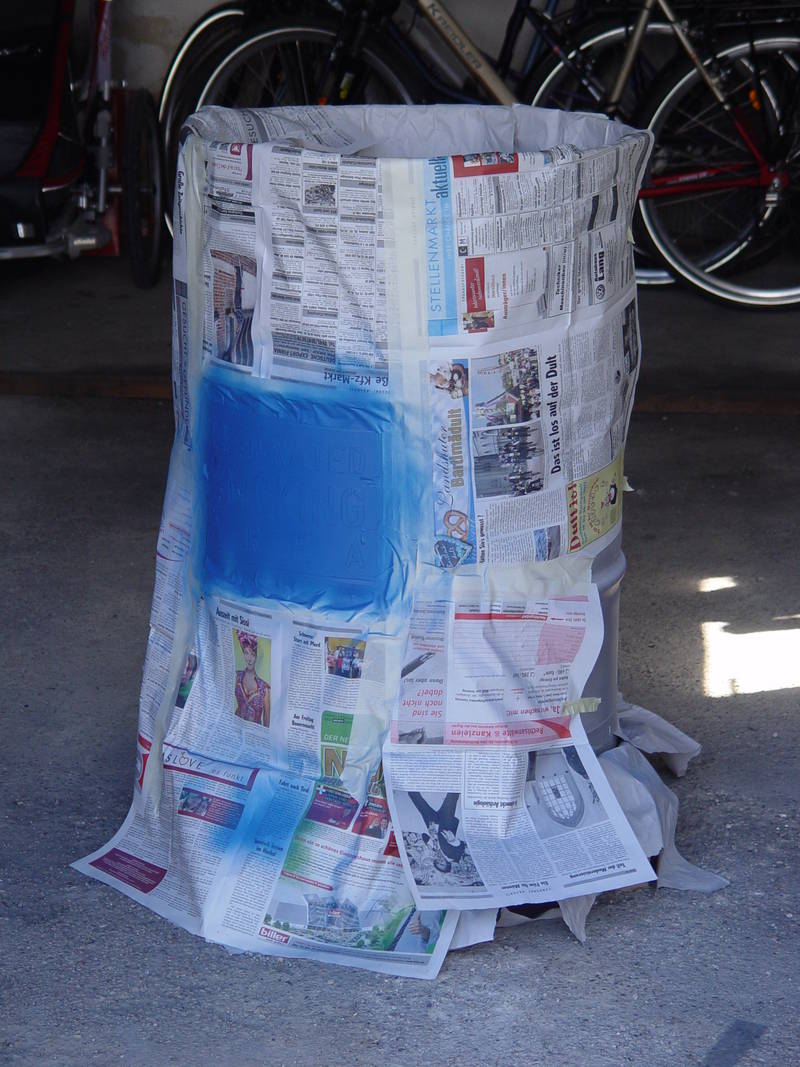

Ein kleiner Schriftzug darf bei meinem UDS nicht fehlen. Wenn er sonst schon nicht besonders wird,
dann wenigstens halbwegs schön...

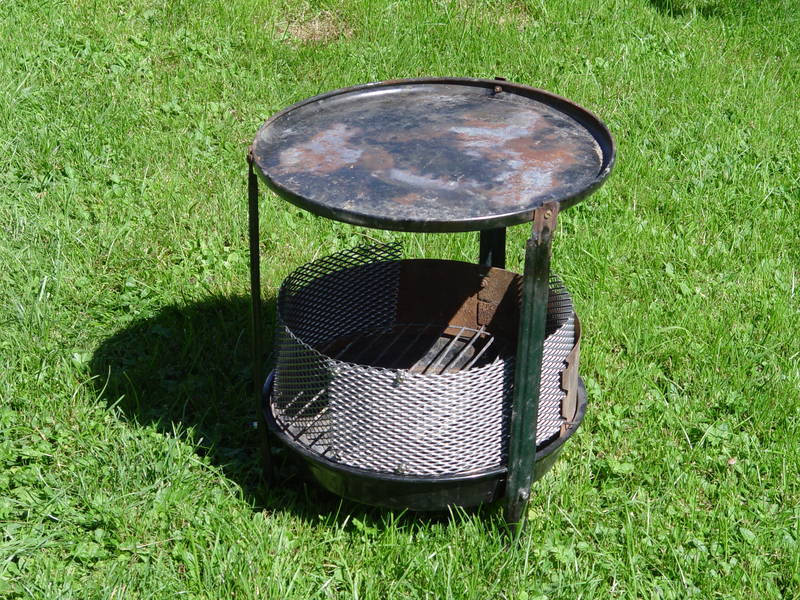

Hier ist der Kohlekorb. Das war mal mein erster Grill! Dieser kostete damals fünf Doppelmark im Baumarkt.
Der war sogar lackiert! Nach ein paar abendlichen Lagerfeuern darin, ging der Lack dann doch ab.
Diese Konstruktion habe ich irgendwo hier aus dem Forum geklaut. Ein Kollege hat ein gleiches Modell
verwendet und zum Kohlenkorb umfunktioniert. Leider weiß ich nicht mehr, wer das war, sonst würde ich meinen Dank
selbstverständlich direkt adressieren. Vielleicht kannst Du Dich ja mal bemerkbar machen....



Später wird eingebrannt....

Phase IV

Meine Damen, meine Herren: ENDSPURT!

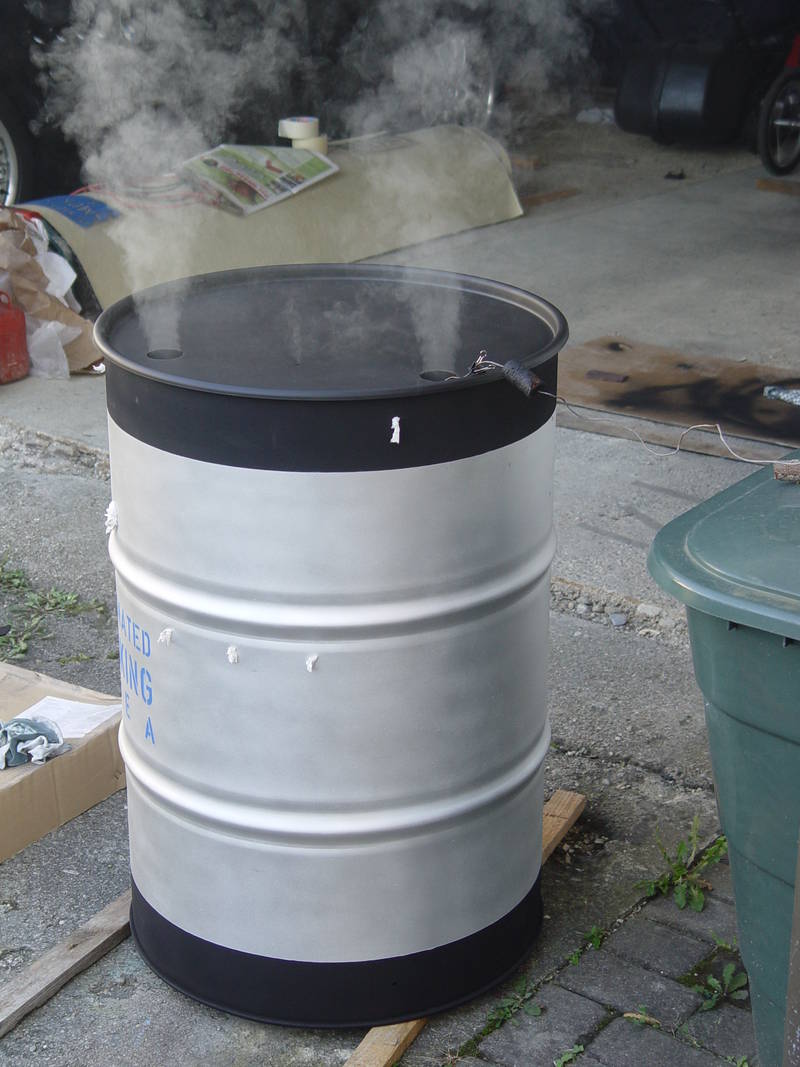

Das Faß steht auf zwei Dachlatten und darin glüht der Kohlenkorb mit einem 1/2 AZK vor sich hin.
Als Temperatur sind 160 °C anvisiert. So ist die Empfehlung zum Einbrennen des Lacks.






Mannomann - die Schmitz-Breckies sind zwar echte Langläufer, aber die rauchen auch gewaltig,
wenn man anfacht.




Schnell mal das Thermometer reingeschraubt. Das passt! :)



So, das war gestern.
Heute wird Zusammengebaut und eingeweiht! Doch erst mal muß ich mit dem Nachwuchs radeln gehen...

cu L8R
Matthias

Machs net so spannend und zeig, was da drauf steht...

:prost:

Hehehe, jetzt erst mal Kaffee und Kuchen genießen... :D
Created? - neee, much more better, Alex! :lol:

:prost:

Ein "a" kann ich auch noch erkennen, "...ated SmoKing Area".

Ihr seid gut!!!
Tipp: Das Gegenteil von "Gondelnix".

Ich tippe mal parallel den Montage-Post...

Phase V

Jetzt geht es ans Zusammenbauen; Hilfe ist tatsächlich auch eingetroffen.
Mal schauen, wie lange die Hilfsarbeiter bei mir aushalten....

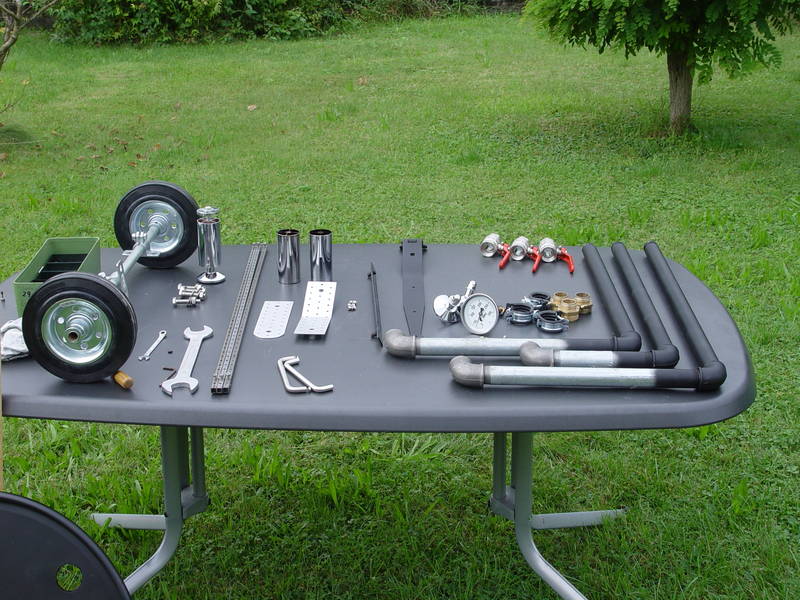

Da liegen die Brocken:

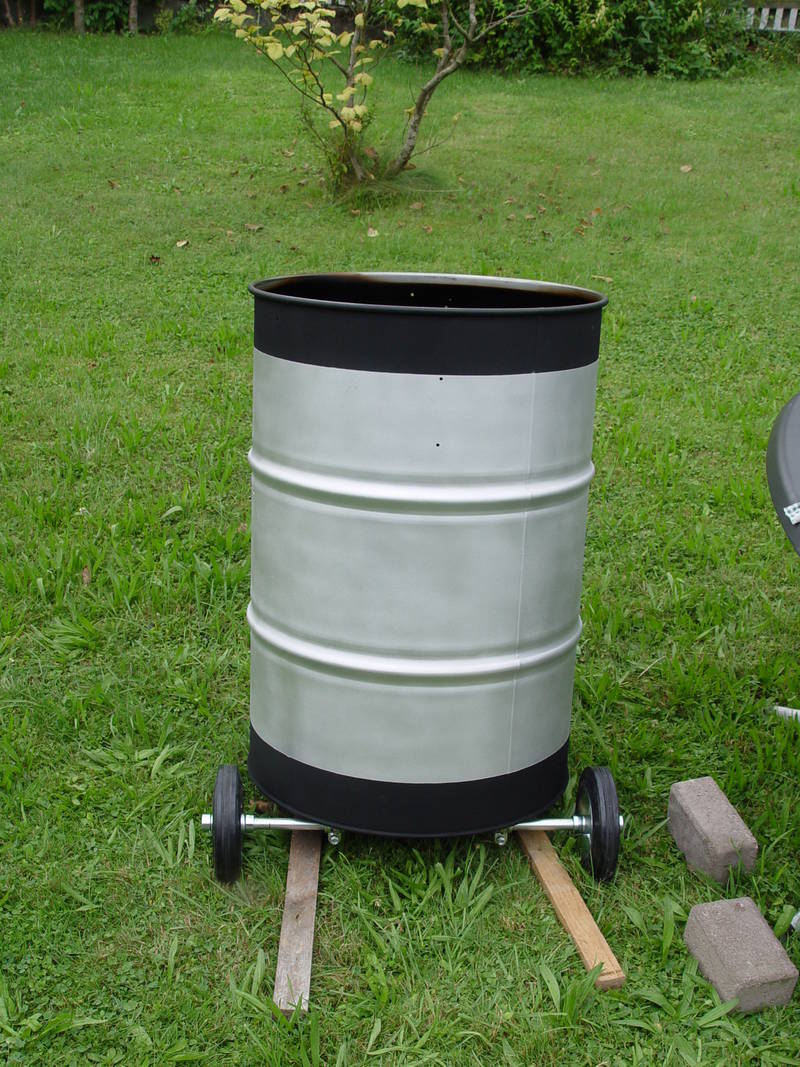

Fahrgestell lose montiert.




Der Standfuß auf der anderen Seite.

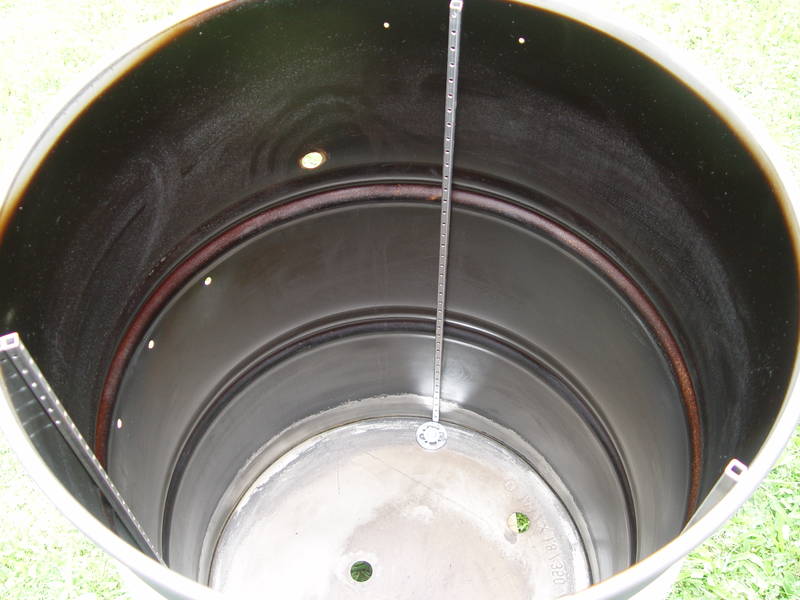

Die drei Vierkantrohre für Aufnahme des Grillrosts.

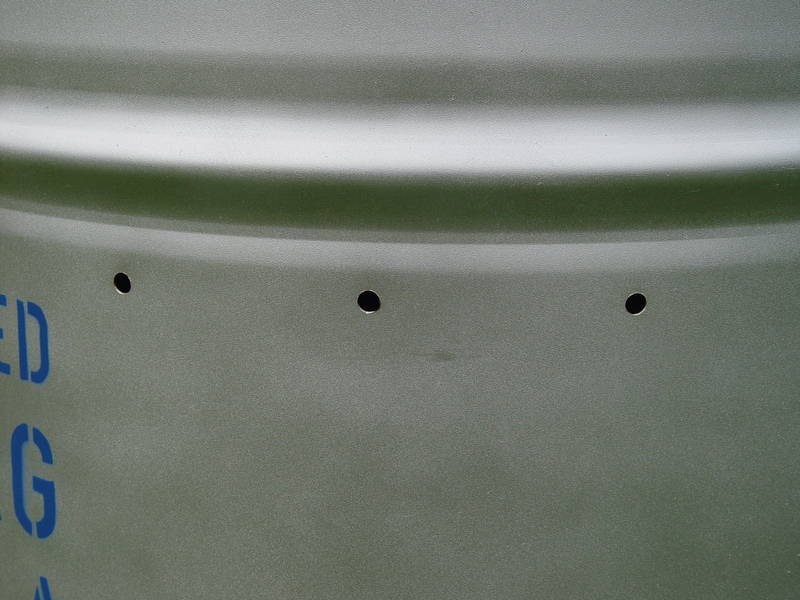

Drei Löcher auf gleicher Höhe - schon wieder mit halbem Schriftzug.

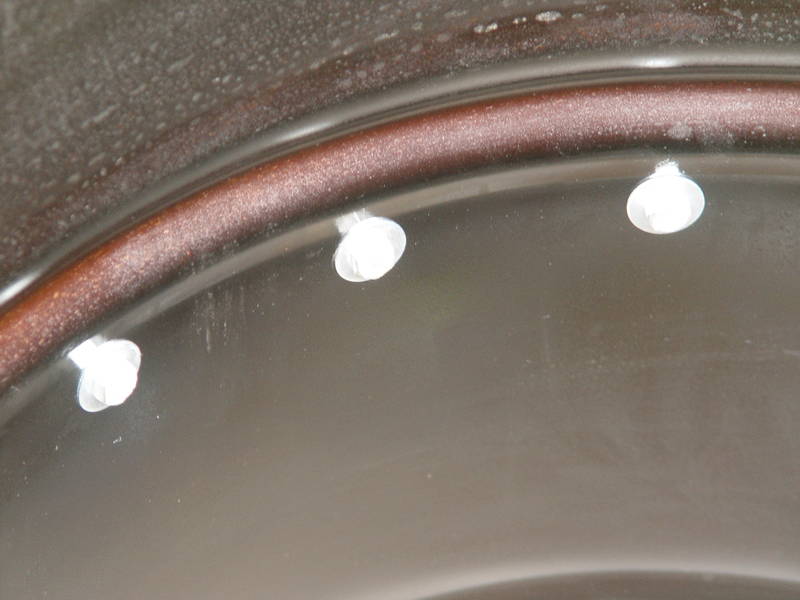

Innen Schrauben mit Unterlegscheibe.

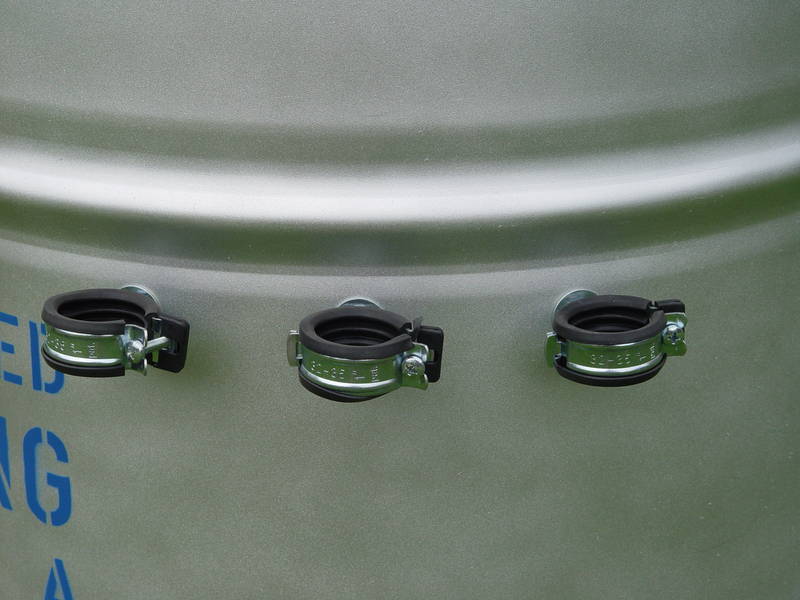

Außen einzöllige Schlauchschellen.




Die erste,

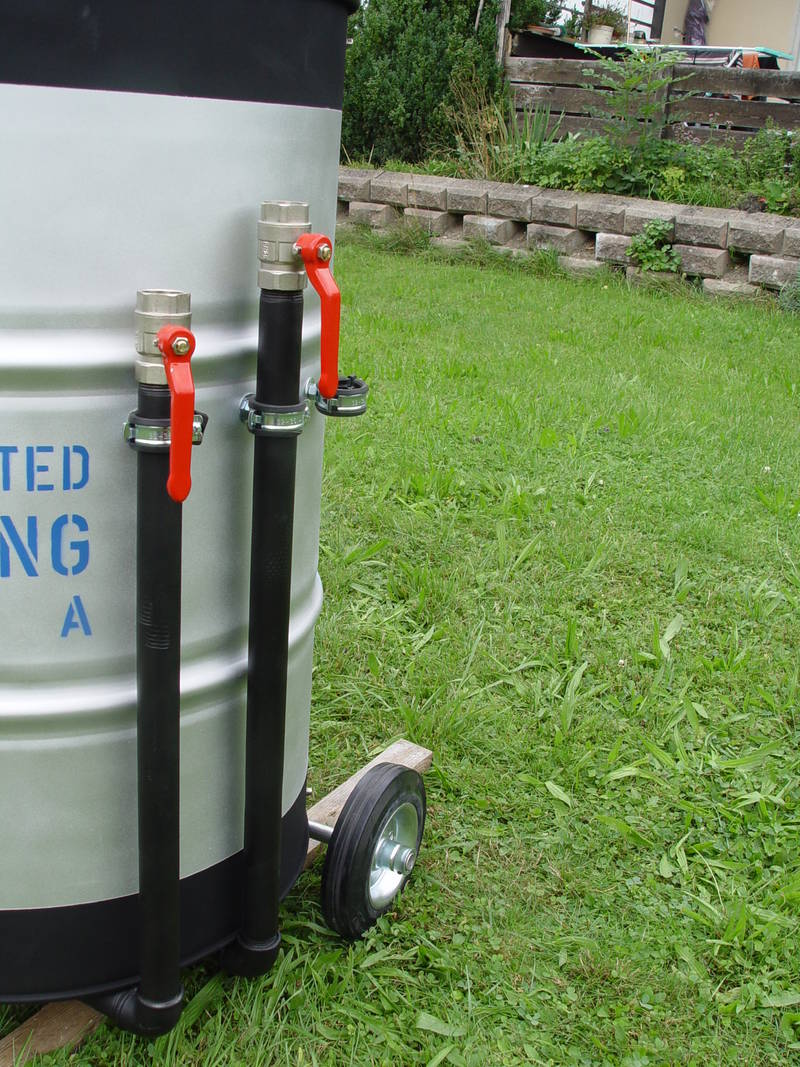

die zweite und

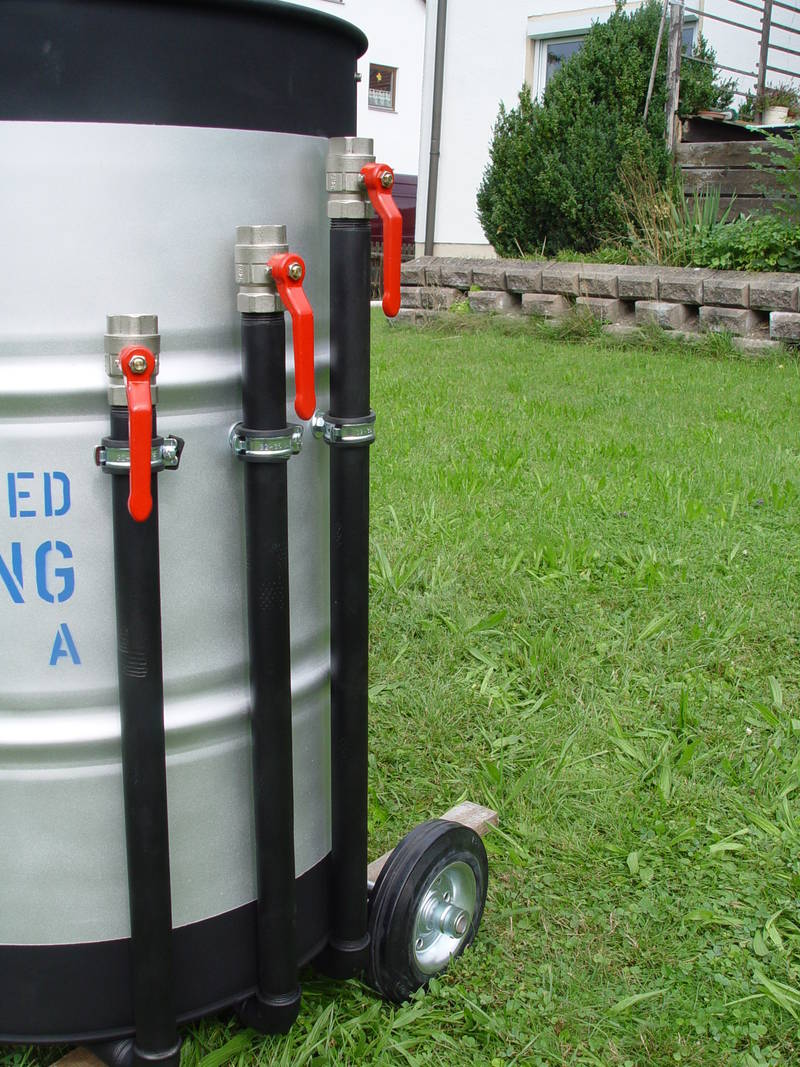

die dritte Ansaugbrücke des Einzylinders.

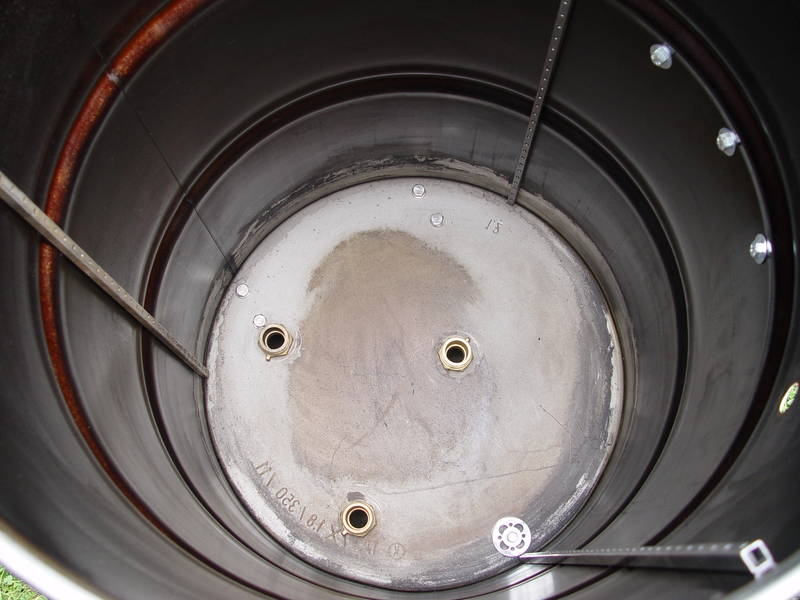

Montage erfolgte innen mit drei Übergangsstücken 1 - 1 1/4 Zoll.

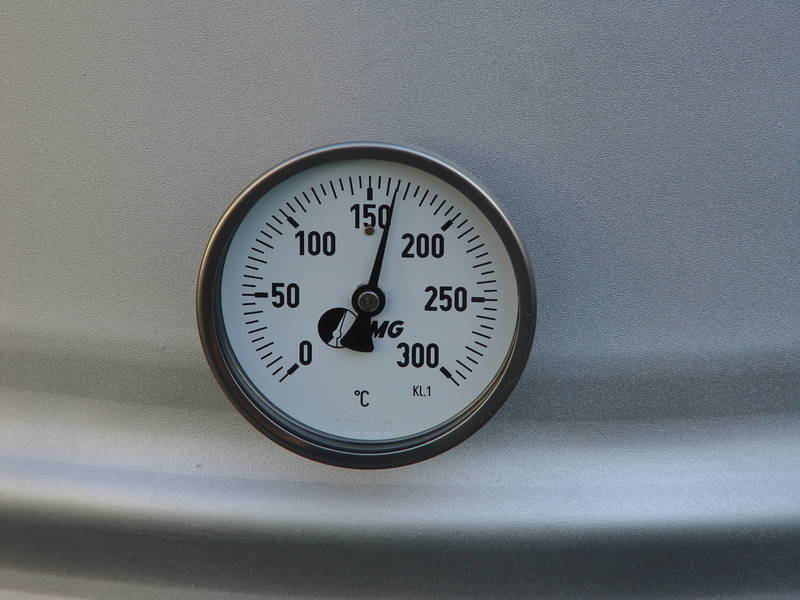

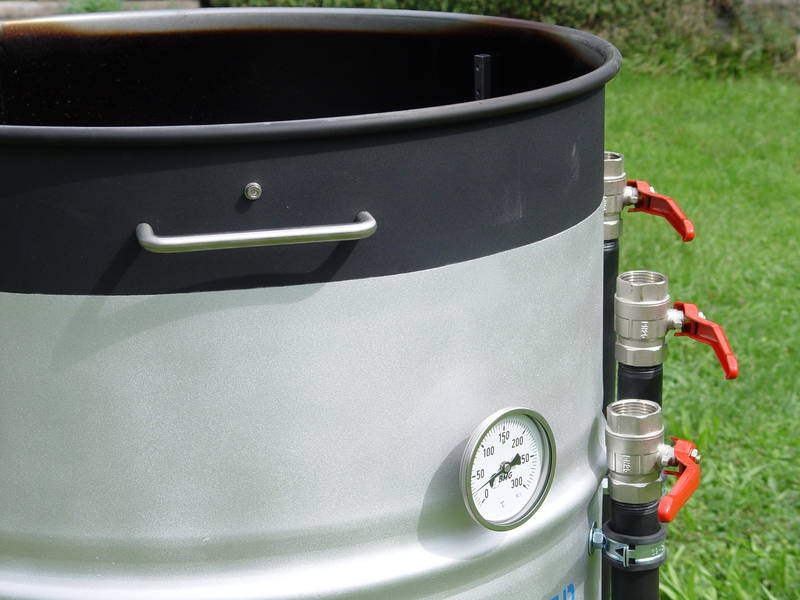

Tachometer gleich in der nähe der Gaspadale.
Oben der Griff zum Wegschmeißen...

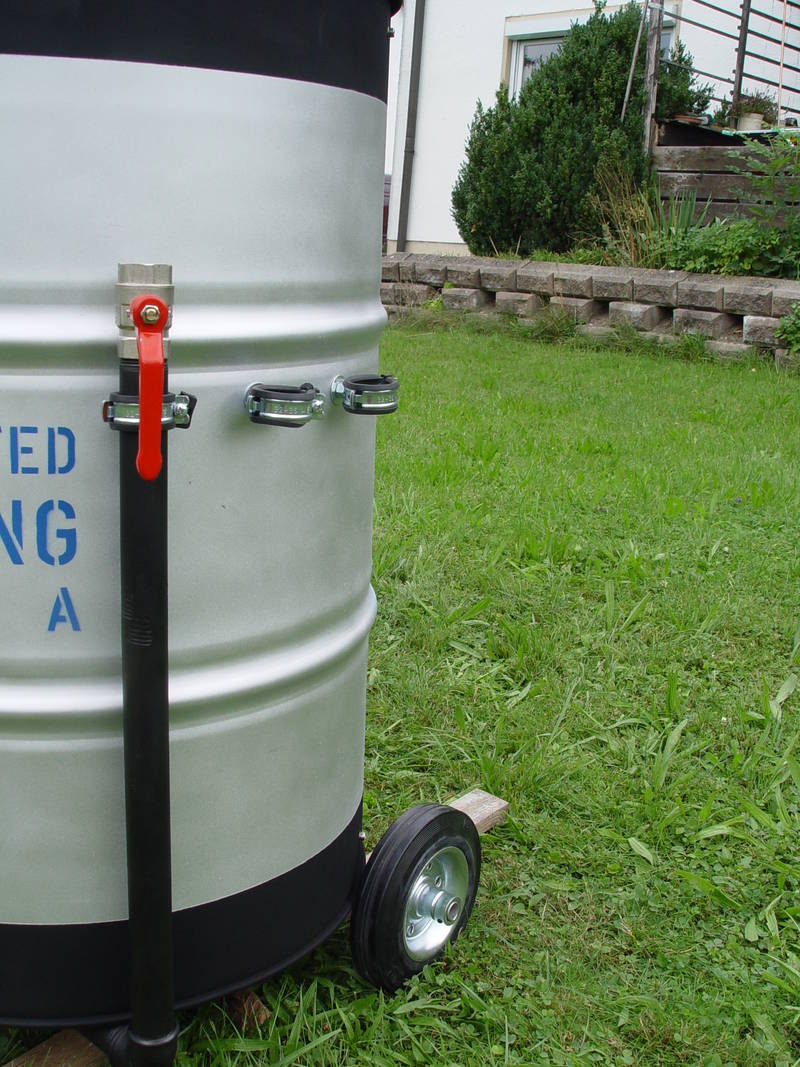

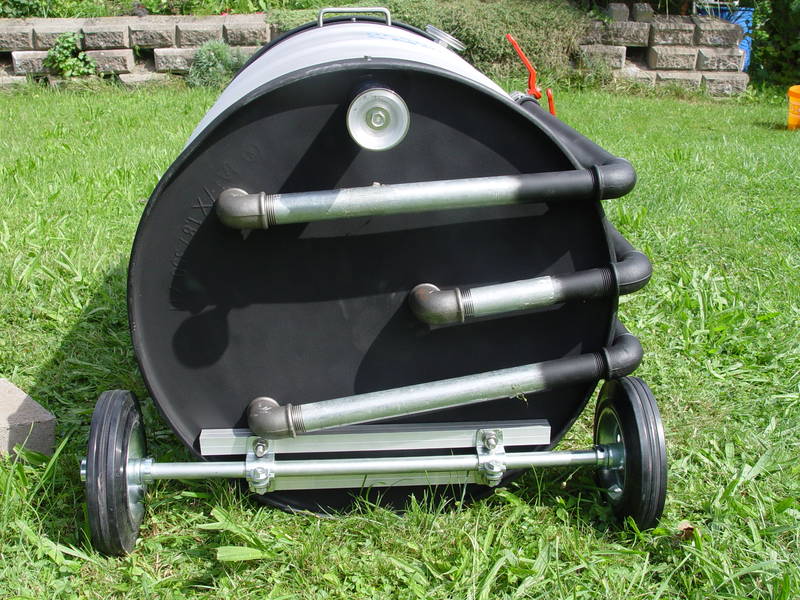

Hier nochmal Fahrwerk mit Sidepipes.
Alles nun ordentlich festgezogen.

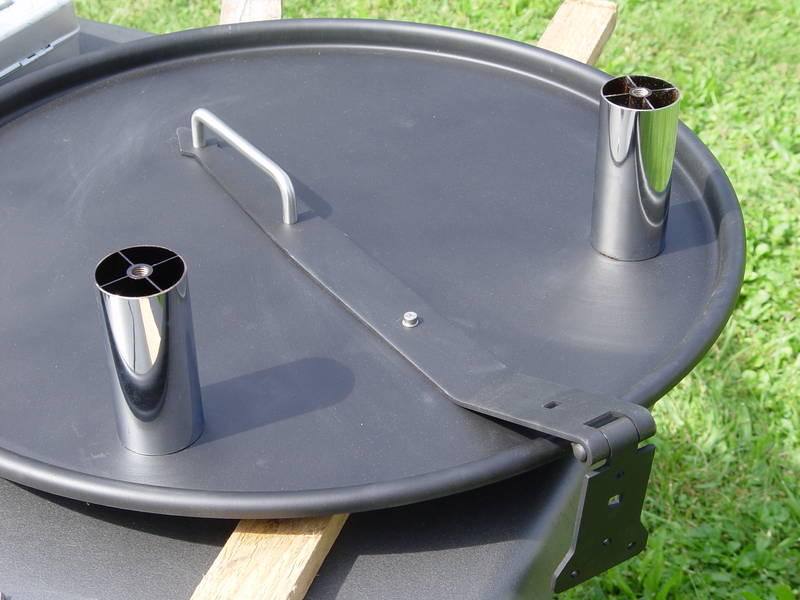

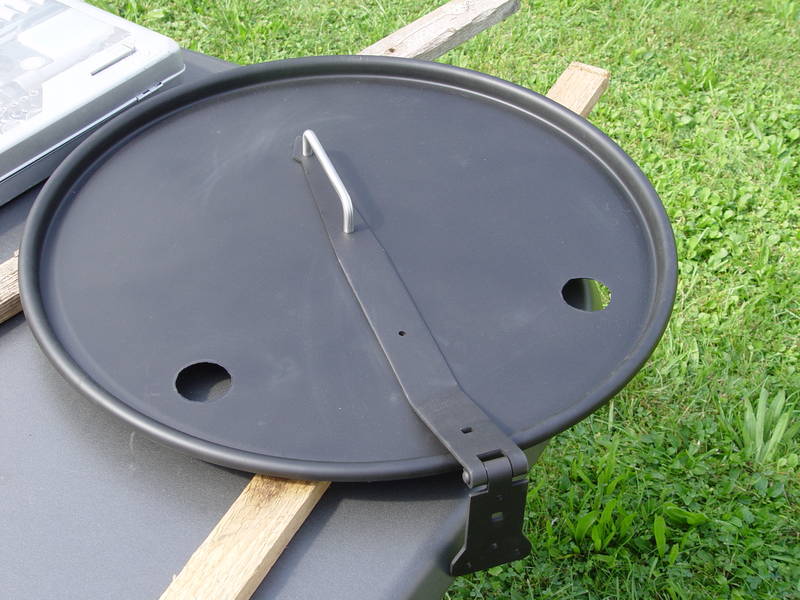

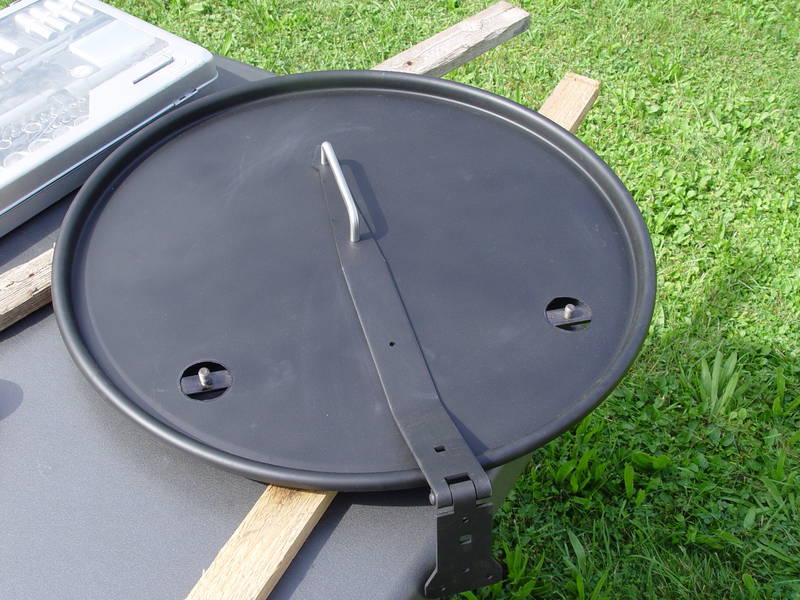

Deckel mit Scharnier und Griff.




Stahlblech zur Aufnahme der Auspüffe.

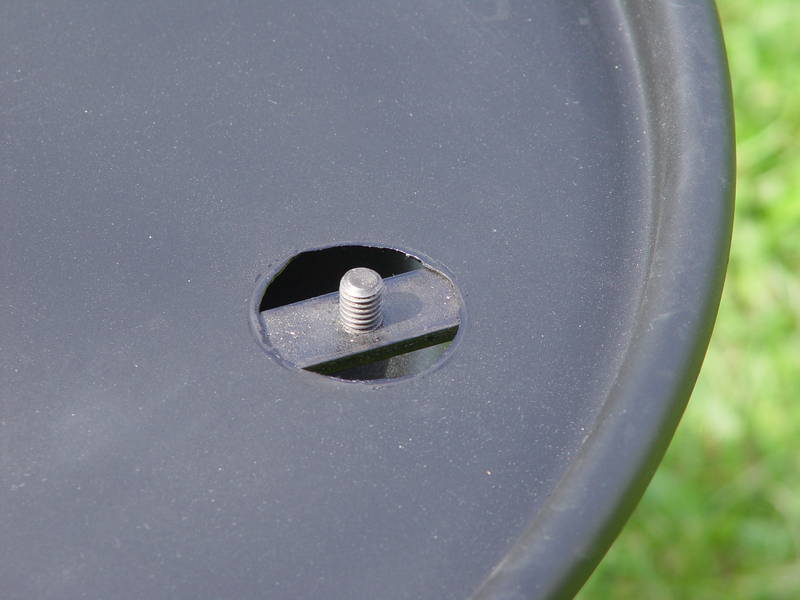

Nahaufnahme. Hier wird ein Möbelfuß bzw. Auspuff aufgeschraubt.

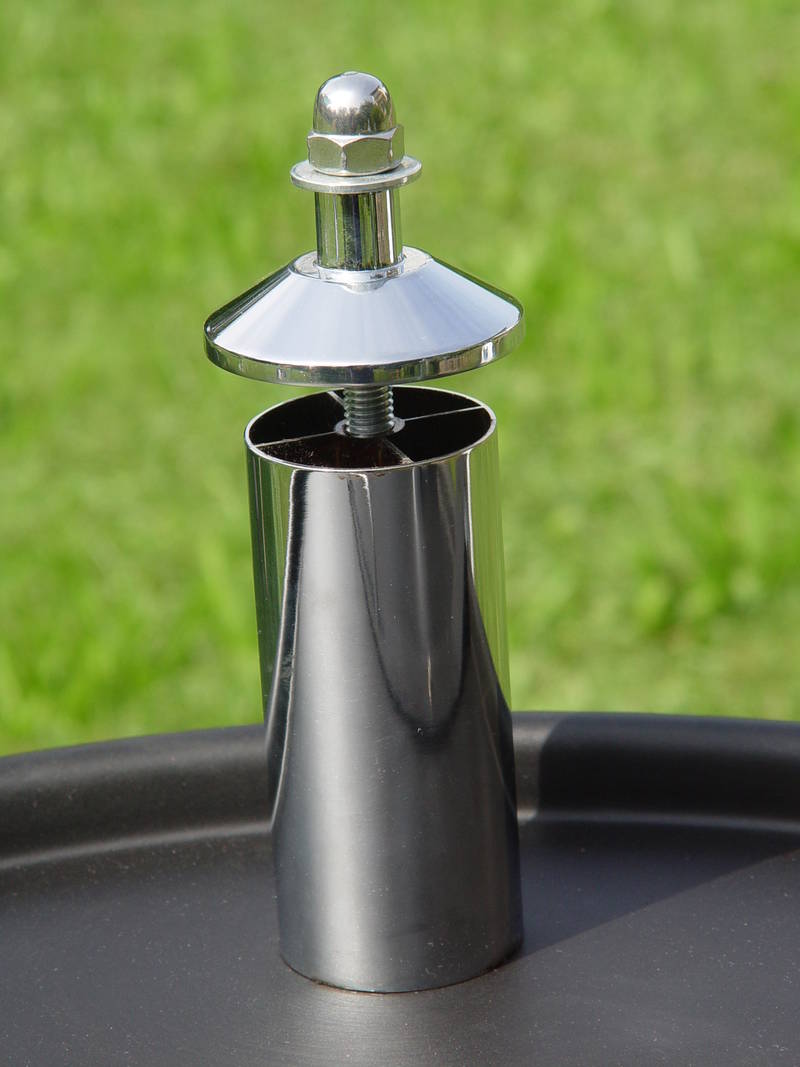

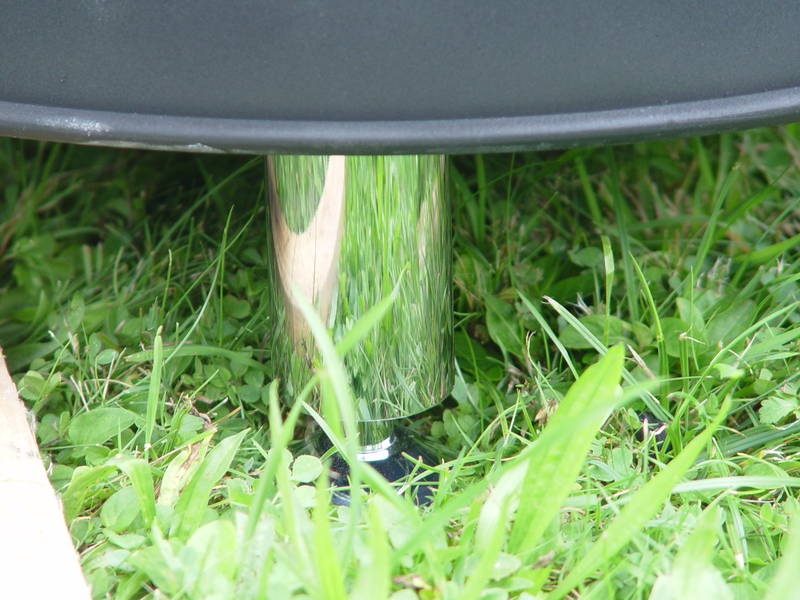

So schauen die Endrohre aus, wenn montiert.






Mit Hütchen zum Zuschrauben!
Toll gell? - Was man aus Möbelfüßen alles machen kann... :lol:




Es wird Zeit für die Hochzeit: Deckelsche auf's Dippsche.

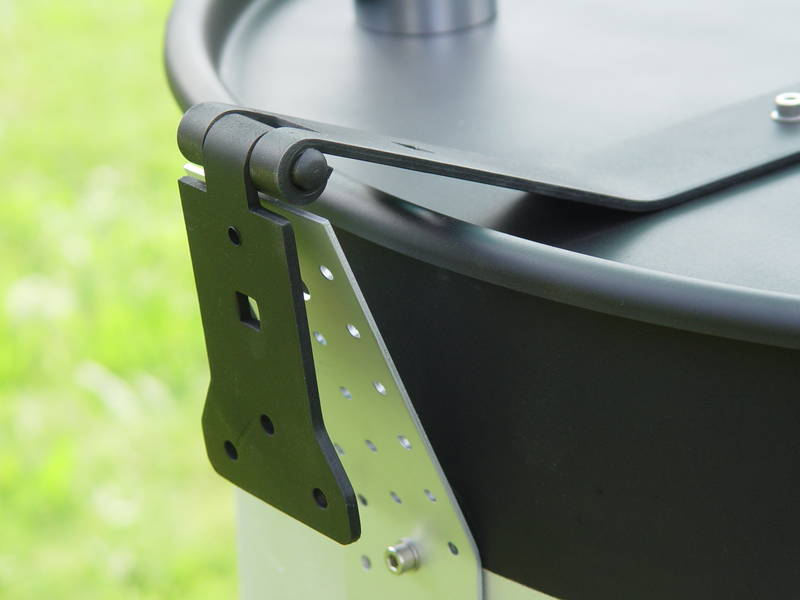

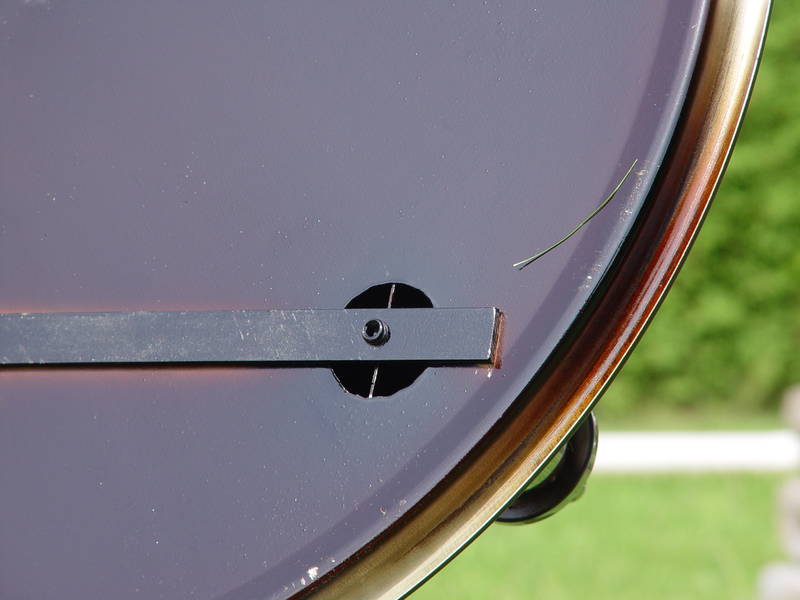

Mit ein paar fünfer Schrauben wurde das mit Anschlag fixiert. Habe gerade kein fertiges Detailbild...




Da war ich doch im Frühjahr mit den Taigawutzen, Waldwusern, Jowanni und der Waldviertlerin
snowboarden. In dieser Zeit bekam ich meinen Sonderrang verpaßt.

Bei mir zuhause sieht das ganz anders aus - von wegen Gondelnix!

Da schaut her - hier regiere ich!

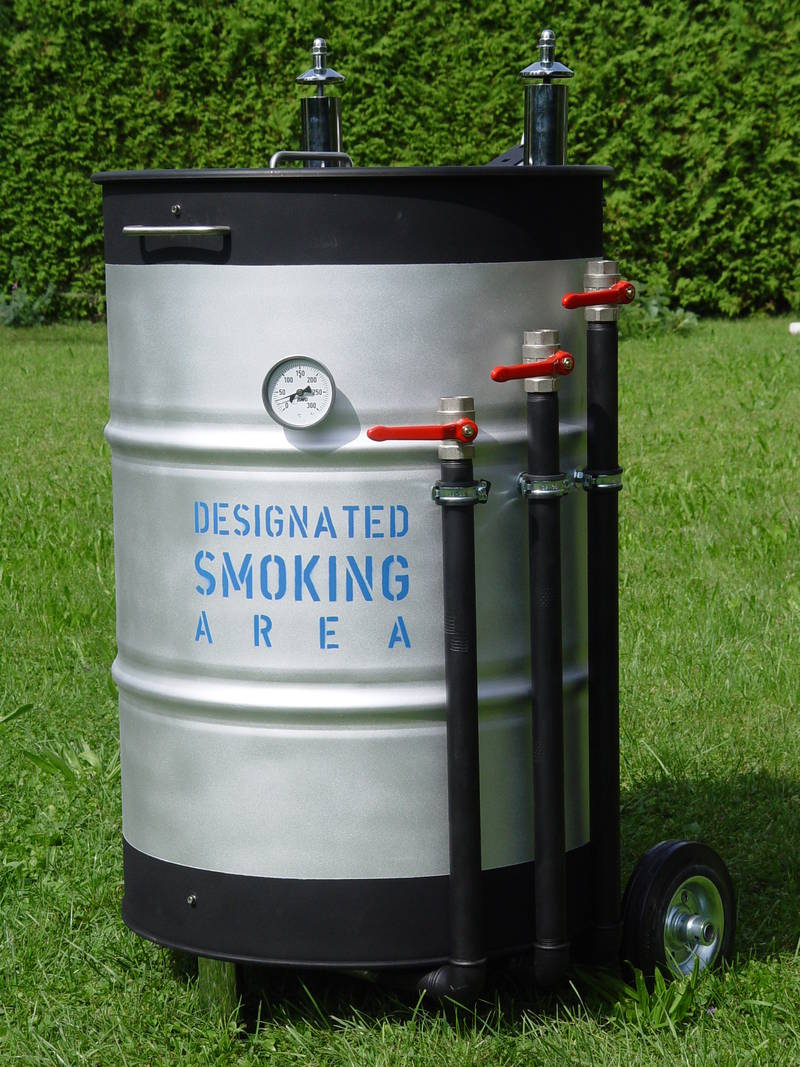

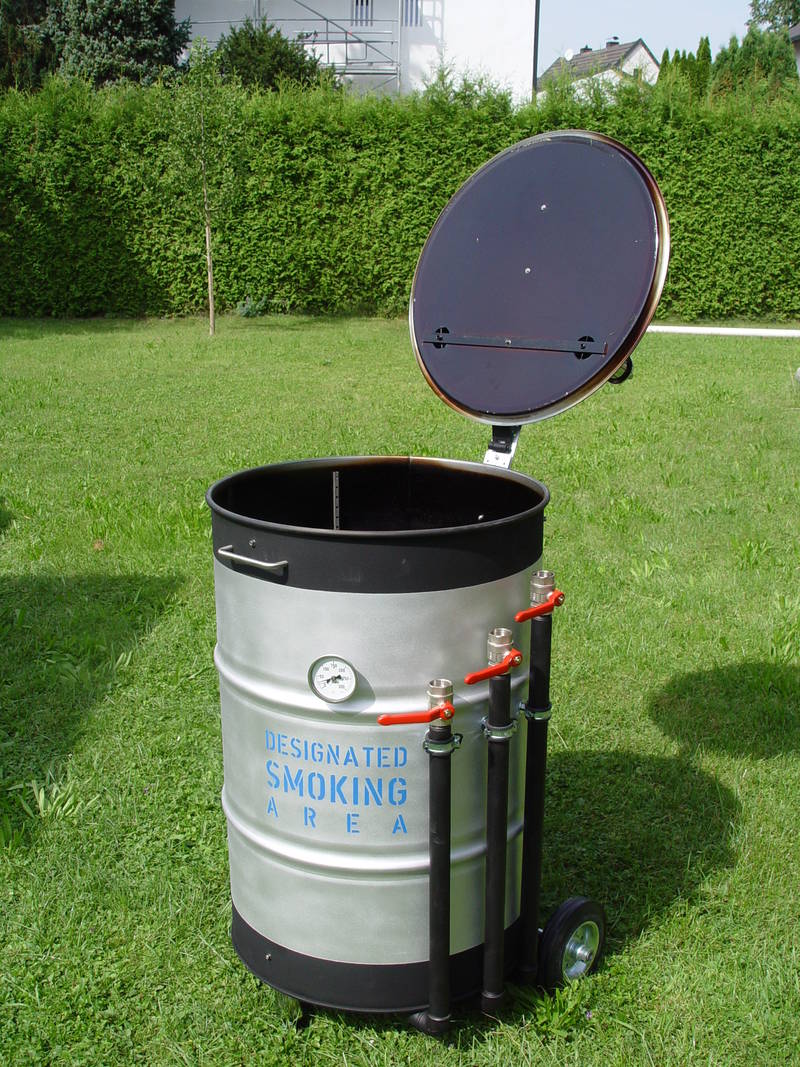

Da steht er - und ich kann schon mal vorwegnehmen: Läuft wie ein Uhrwerk!





Das einzige was die Kiste nicht hat, ist ein Aschenbecher.... :lol:

Viele Grüße & ein :prost:
Matthias
