Universal UDS




darf ich mal nach den Abmessungen und dem Abstand der Schrauben Fragen. Finde die Idee sehr genial. Und würde das gern bei mir auch so umsetzen.

@Hoaza

Derrick0916 schrieb:
Anhang anzeigen 2516930


darf ich mal nach den Abmessungen und dem Abstand der Schrauben Fragen. Finde die Idee sehr genial. Und würde das gern bei mir auch so umsetzen.

@Hoaza
Zum Vergrößern anklicken....
Der User @Hoaza wird wahrscheinlich nicht antworten, der war zuletzt am 7. Dezember 2012 online!
(Der gesamte Thread ist von vor 6-11 Jahren!)

Hi zusammen, Hi @Derrick0916,

Ich habe mir das mal angeschaut und finde die Idee auch super und werde meinen UDS auch so umrüsten!

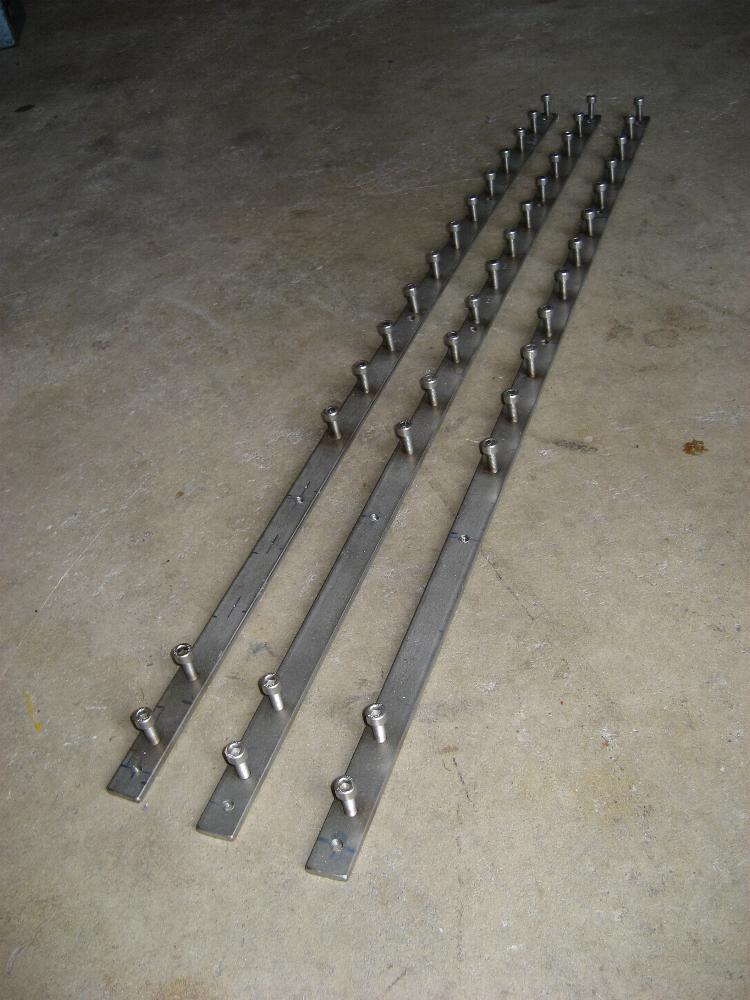

Basierend auf dem Bild gehe ich davon aus das es ein 1.4301 (V2A) Flachstahl 20x4mm ist. Die untere Bohrung sitzt auf 20mm. Dann geht es in 50mm Schritten nach oben. Auf dem Bild sind nicht überall Schrauben. Habe mal mein Lineal drübergelegt und komme auch hier auf fortlaufend 50mm Abstand nach oben.

Ich habe mich auf eine Gesamtlänge für 830mm entschieden, da bei mir aktuell auf 835 mm über der Regalschiene eine 8er Ringöse sitzt! Außerdem möchte ich noch die Bohrungen im Fass verwenden, mit denen ich die Schienen befestigt habe.

Anbei meine Skizzen dazu!

Viele Grüße,
Mario
