WLAN Thermometer Mini

[bluematze1987]

Servus zusammen,
hab das neueste Update auf meinem Mini installiert, anschließend manuell das Update aufs Display gespielt, alles gut soweit.

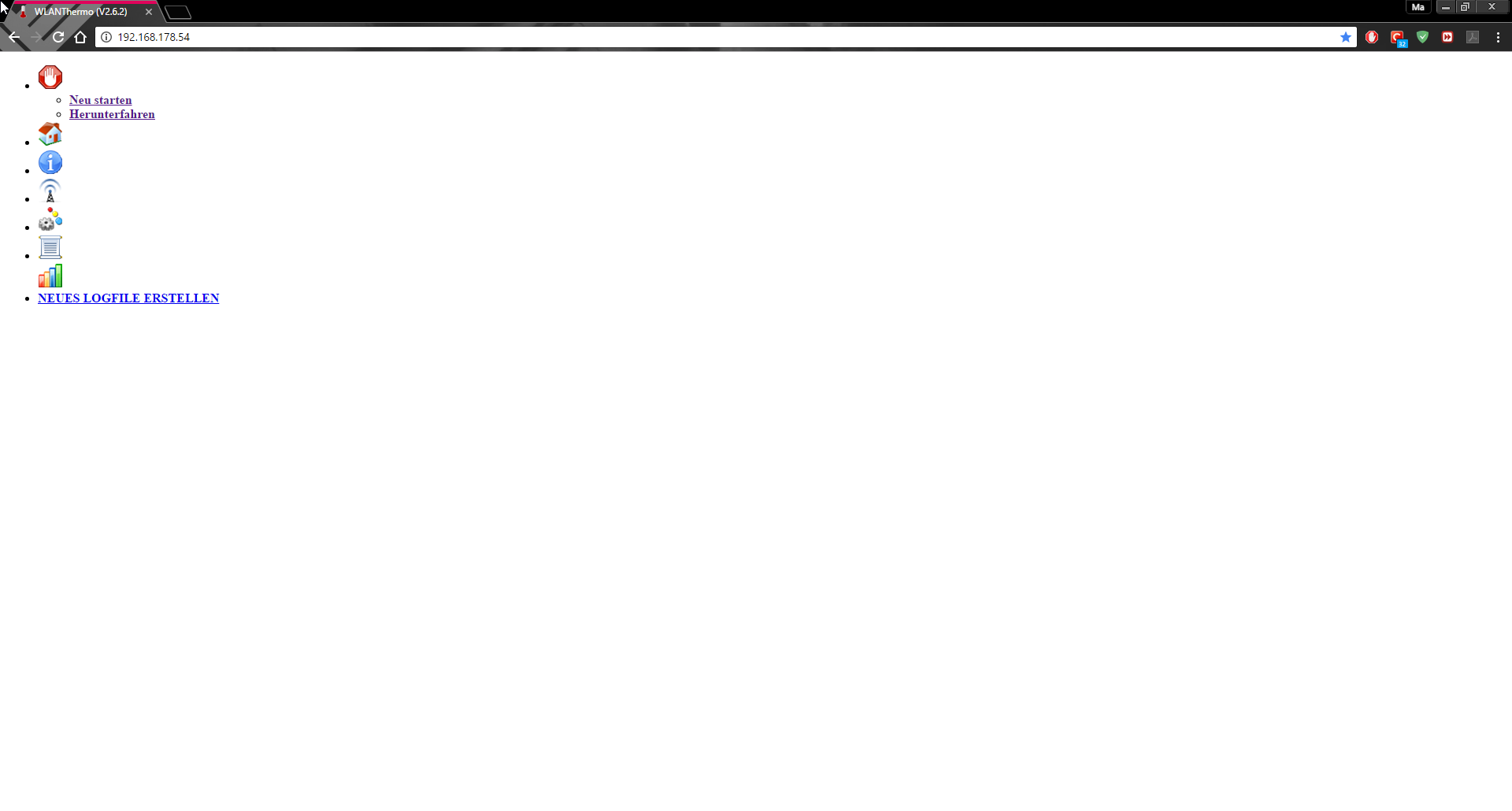

Habe nun das Problem, dass meine Weboberfläche ohne Grafiken daherkommt.

Vielleicht weiß ja jemand wo der Fehler liegt...

Viele Grüße
matze



[Dominoxx]

Servus zusammen,
hab das neueste Update auf meinem Mini installiert, anschließend manuell das Update aufs Display gespielt, alles gut soweit.
Habe nun das Problem, dass meine Weboberfläche ohne Grafiken daherkommt.

Vielleicht weiß ja jemand wo der Fehler liegt...

Viele Grüße
matze

Anhang anzeigen 1462787

Cache vom Browser löschen



[marv80]

Ich möchte mich mal zwischendurch bedanken. Es ist eine wahnsinnig coole Sache die hier entstanden ist. Super Support von allen. Vielen vielen Dank.

Anbei noch ein Bild von meinem fast fertigen "Mini". Ich bin total begeistert und freue mich jetzt auf das konfigurieren und ausprobieren.

Viele Grüße

Marv



[TheRisen]

Hallo Leute,

bis auf Bildschirm und Break-Out-Board habe ich alle Teile. Danke an alle Beteiligten für die prompte Lieferung. Hier sind ein paar Bilder meiner Lötarbeiten. Bitte seid gnädig, ich mach das zum ersten Mal

Bildschirmanschluss und den einen Kondensator hab ich gründlich verkackt, weiß ich. Lüftersteuerung brauch ich nicht, das wäre also nicht so wild. Den Bildschirm bring ich irgendwie hin.



[JustMeat]

Hallo Leute,

hatte die Anfrage schon mal direkt im Image-Thread geschrieben, aber bisher leider keine Antwort erhalten. Vielleicht ist die Anfrage auch hier besser / richtiger platziert:

Hallo,

seit Update auf die v2.6.2 tritt sporadisch der Fehler auf, dass ein Kanal eine negative Temperatur anzeigt, obwohl hier kein Fühler eingesteckt ist.
Vor dem Update hat die Mini jedoch einwandfrei funktioniert.

Kennt jemand das Problem und kann einen Lösungsvorschlag anbieten?

Danke und Gruß
Stephan



[Bjoern]

seit Update auf die v2.6.2 tritt sporadisch der Fehler auf, dass ein Kanal eine negative Temperatur anzeigt, obwohl hier kein Fühler eingesteckt ist.
Vor dem Update hat die Mini jedoch einwandfrei funktioniert.

Ja, mach deine Platine und die Steckverbinder sauber.
Die Grenzwerte habe ich etwas angepasst, bei meinen Minis war aber immer noch deutlich Luft wenn kein Fühler eingesteckt war.



[Pitbullger]

Hallo Leute,
habe seit einiger Zeit das WLAN Thermometer mini im Einsatz. Läuft alles super nur habe ich ein Problem mit der Spannung für den Lüfter, die beträgt lediglich 9,7v bei 100%.

Habe das Mini schon mal nach der Anleitung getestet ob am d und e ein die angegebenen Spannung herrscht und sie stimmen beide. Bin etwas ratlos was ich machen könnte

Habe es gerade 4 Seiten vorher gelesen, 10v sind okay und mehr gehen bei der v1 nicht, richtig?



[Binoffline]

Habe es gerade 4 Seiten vorher gelesen, 10v sind okay und mehr gehen bei der v1 nicht, richtig?

Genau, ist wegen der Hardware so, es ändert sich aber der Luftdurchsatz nicht großartig zwischen 9,5v und 12v



[s.ochs]

Habe es gerade 4 Seiten vorher gelesen, 10v sind okay und mehr gehen bei der v1 nicht, richtig?

Du kannst den TLC 272 noch durch einen TLV272 tauschen, das bringt dir nochmal etwa 1V. Aber @Binoffline hat schon Recht, wirklch notwendig ist das nicht.



[TheRisen]

Hat noch jemand Anmerkungen zu meinen Lötarbeiten weiter oben?



[Binoffline]

Hat noch jemand Anmerkungen zu meinen Lötarbeiten weiter oben?

Sorry bin hab im Moment keinen PC deshalb nur von Handy ein paar Anmerkungen:
Rot bitte nachlöten
Gelb kontrollieren das hier keine lötbrücken sind.
Blau ist eine schöne Lötstelle, so wie die sollten im Idealfall alles aussehen



[Bjoern]

es ändert sich aber der Luftdurchsatz nicht großartig zwischen 9,5v und 12v

Schon etwas. Gerade bei den 75er Titan bringt das eine Menge, insbesondere auch im Regelbereich weil der Lüfter erst spät anläuft. Aber soviel Luft braucht man dann doch nur selten.



[Binoffline]

Schon etwas. Gerade bei den 75er Titan bringt das eine Menge, insbesondere auch im Regelbereich weil der Lüfter erst spät anläuft. Aber soviel Luft braucht man dann doch nur selten.

Das wusste ich nicht, hab bisher nur 50er verwendet und die waren bisher überall ausreichend da ich die Mini hauptsächlich für Low&slow und SV benutze.



[roman1704]

Ich mache grade ein Pitmaster Upgrade bei meiner Mini und habe einen TLC 272 DIP von Reichelt geliefert bekommen, allerdings hat der keine Kerbe, wie der auf dem Bild auf Seite 1.
Wie rum wird der nun aufgesteckt?



[Binoffline]

Ich mache grade ein Pitmaster Upgrade bei meiner Mini und habe einen TLC 272 DIP von Reichelt geliefert bekommen, allerdings hat der keine Kerbe, wie der auf dem Bild auf Seite 1.
Wie rum wird der nun aufgesteckt?

Der hat einen Punkt anstatt der Kerbe, musst bei gutem Licht genau schauen dann findest du ihn.



[roman1704]

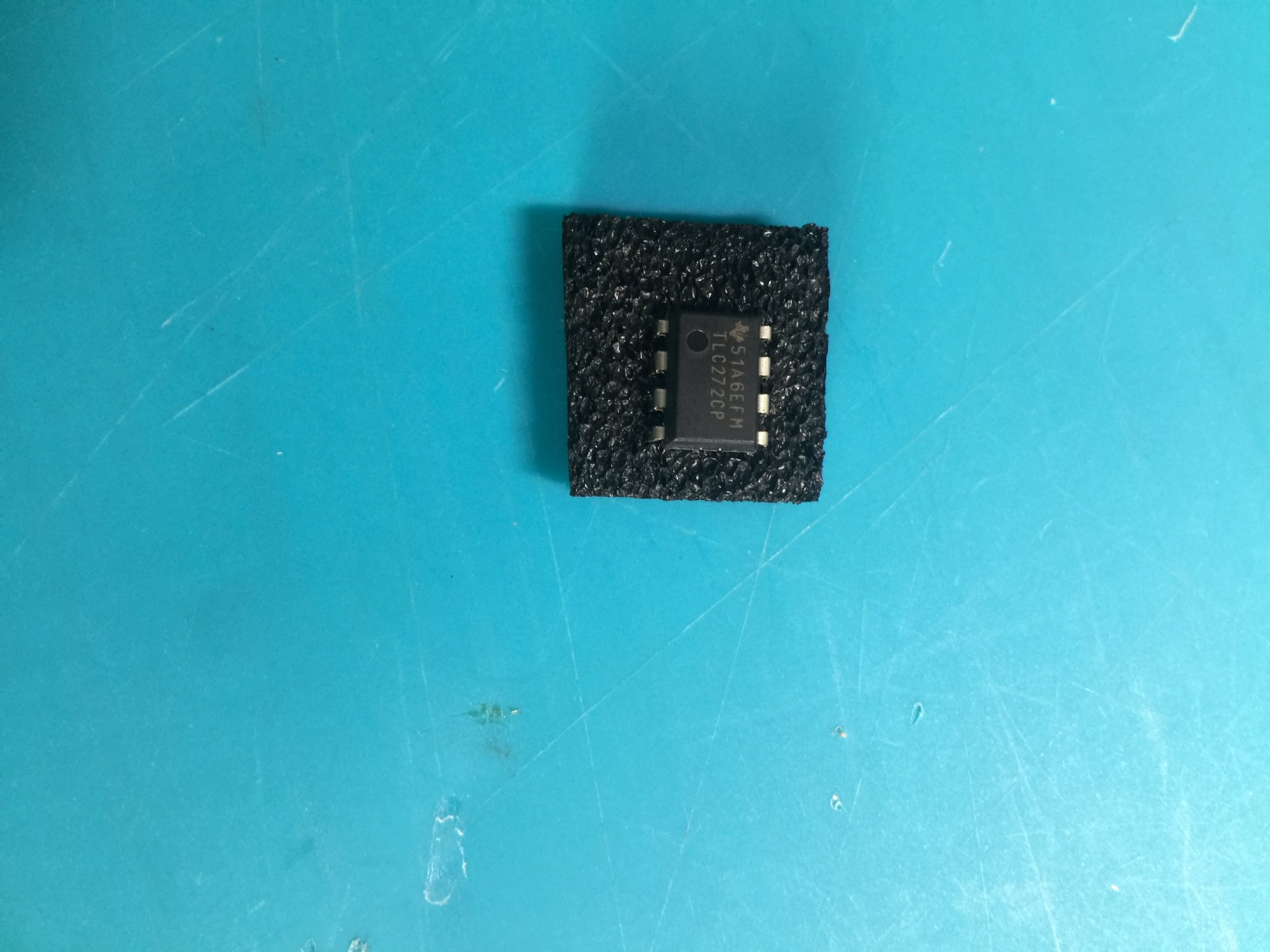

Leider sehe ich keinen "Punkt" nur den großen dort.



[Dominoxx]

Leider sehe ich keinen "Punkt" nur den großen dort.Anhang anzeigen 1466083

Der grosse Punk ist die Kerbe



[roman1704]

Der grosse Punk ist die Kerbe

Danke und alles Gute!



[roman1704]

Eine Frage habe ich noch.

Auf dem Bild steht, das ich entweder einen Lüfter ODER ein SSR anschließen kann, warum dann 2 Buchsen?
Oder ist es so gemeint, das ich entweder (mehrere, also 2) Lüfter ODER eine SSR anschließen kann?



[Dominoxx]

Danke.
Die zweite Buchse ist ein Überbleibsel aus den Anfängen der Mini, wird derzeit nicht benötigt.
Du kannst die beiden Buchsen natürlich parallel anklemmen und 2 Lüfter gleichzeitig betreiben, wenn die gesamte Leistung nicht über ca. 0,8 A geht. Beachte, die Lüfter würden dann parallel angesteuert, nicht unabhängig voneinander.
