WLAN Thermometer Mini

Wo schließ ich denn die Antenne an?





Anhänge

  • IMG_3819.JPG
    457,8 KB · Aufrufe: 606
  • IMG_3820.JPG
    370,2 KB · Aufrufe: 609
Die der Antenne beiliegende Buchse muß zuerst auf der Pi-Zero W Platine aufgelötet werden. Da gibts drei goldene Lötpads, die eigentlich nicht zu übersehen sind. Vor dem mittleren Pad, in Richtung der USB Buchse, ist ein sog. Null Ohm Widerstand aufgelötet. Das Ding ist winzig klein und muß umgelötet werden, damit der externe Antennenanschluß aktiv wird.

Nun kannst Du die Antenne anschließen.

Hallo Zusammen,

ich bin neu hier und bin begeistert von diesem Projekt. Gerne möchte ich mir ein WLANThermo mini bauen. Vor allem, weil ich hier selbst löten kann. Das wird ein tolles Projekt mit meinem Sohn!
Um die Lötarbeiten mache ich mir gar keine Sorgen, das sollte problemlos klappen. :-) Vom Programmieren habe ich leider keine Ahnung. :mad:

Beim Zusammenstellen der einzukaufenden Bauteile habe ich gesehen, dass das Raspberry Pi1.3 nun einen weiteren Ausgang hat. Es gibt für nur wenig Aufpreis auch ein neues Pi mit Bluetooth und WLAN onboard. Nun sind nur noch diese Varianten verfügbar. Gehen die trotzdem mit dem Image, was für das WLANThermo mini verteilt wird? Muss ich hier programmieren, um es zum Laufen zu bekommen?

Vielen Dank im Voraus für eine Antwort!

-mcp- schrieb:
Vom Programmieren habe ich leider keine Ahnung. :mad:
Zum Vergrößern anklicken....
Du musst überhaupt nichts programmieren.
Image nach Anleitung auf die SD Karte spielen, in den Zero stecken und 5 Minuten warten. Dann erwacht dass Thermo von alleine zum Leben.


Ja der neue Zero funktioniert auch mit der Image

So, das Board ist bestellt.... Jetzt noch den Rest und dann kommt das lange Warten.

Den Zusammenbau und die Softwareinstallation habe ich jetzt soweit in Theorie durchgeackert - super Anleitung!! :thumb2:

Was ich jetzt noch nicht ganz verstanden habe, ist wie man nun auf die WebGUI kommt. Gibt es hierzu einen Link, oder eine Diskussion? Ich habe leider nix gefunden :worthy:

Wow toll! Vielen Dank für die prompte Hilfe!! :thumb2:

Ich logge mich also über den Browser ein durch Eingabe der IP - quasi wie beim Router. Hatte ich mir gedacht, hatte aber auch einen Thread gefunden mit einer Handy-App
und das hat mich dann verwirrt.
Da ich mich über den Mini v2 Thread informieren kann, gehe ich davon aus, dass die Firmware die Selbe ist. Das hatte ich so noch nicht auf dem Schirm.

Ich kann es kaum erwarten, bis die Bauteile ankommen! Das Gehäuse drucke ich schon mal am WE mit meinem 3D-Drucker. Mal sehen, wie das Ergebnis wird!?

Es gibt auch zusätzlich Apps für Android und iOS (wobei iOS aktuell überarbeitet wird, wenn ich das richtig verstanden hatte und daher aktuell nicht zum Download bereit steht).

Ja, die meinte Ich.
Hatte es auf der Arbeit eine Stunde über den Hotspot meines Handys verbunden. Da hat es nicht funktioniert.
Im heimischen WLAN hat es dann nach 5 Minuten funktioniert!

Danke!!

Gruß
Torsten

Moin erstmal,



also ich habe die Platine jetzt vom Flussmittel gereinigt, und auch eine andere SD Karte versucht. Lötstellen habe ich ebenfalls nochmals kontorlliert leider alles ohne erfolg...



Ich habe nun nochmal einen PI bestellt und werde diesen bei Lieferung austauschen.



Werden dann berichten.


Allen noch einen schönen Sonntag!
Zum Vergrößern anklicken....



So, PI habe ich getauscht... SD Karte habe ich formatiert und neu aufgespielt.

Strom angesteckt und wieder nichts...

Einzigste Verbesserung? der Summer piept drei mal hintereinander.

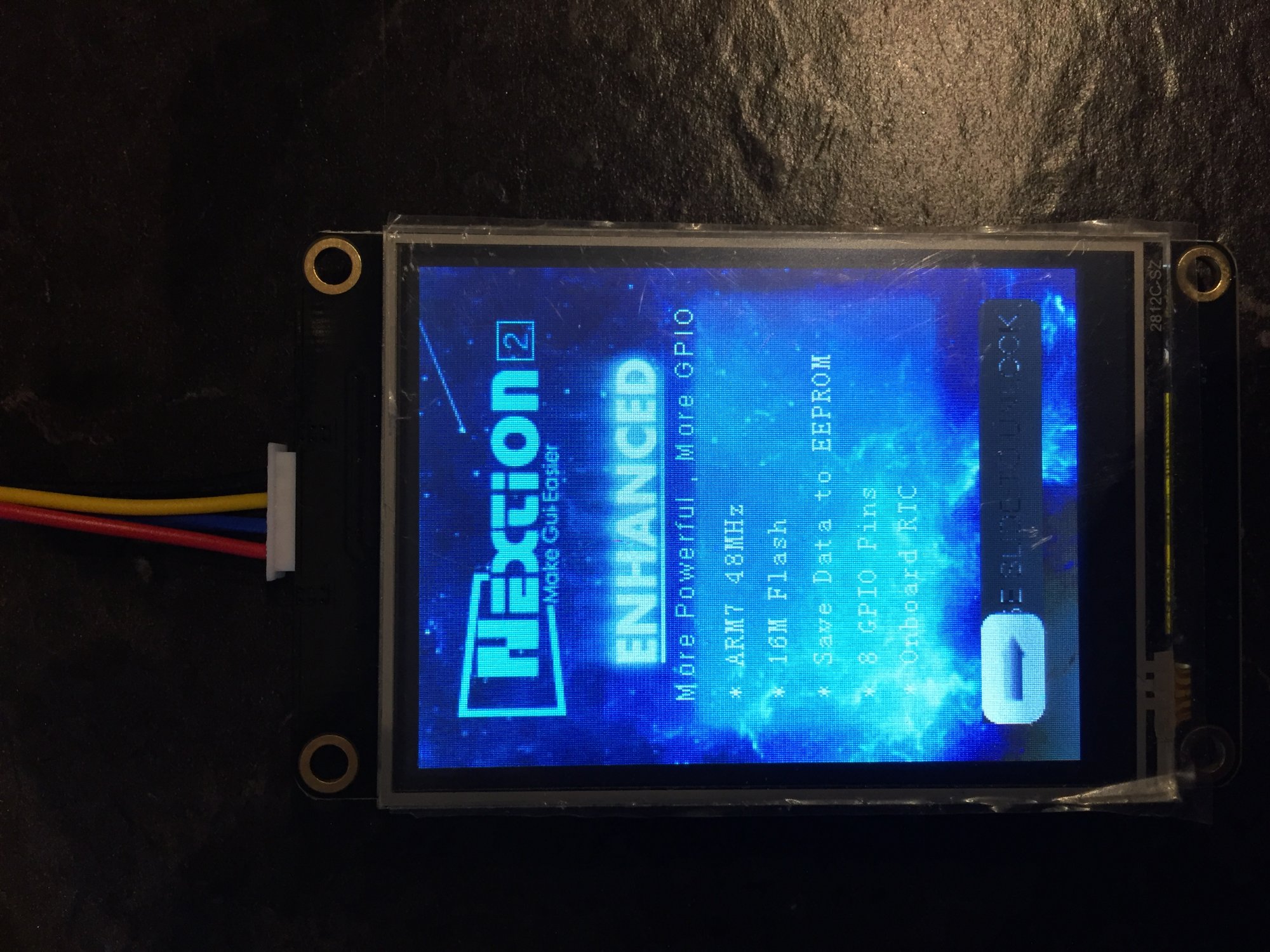

Display bleibt leider immer noch im Standard Bildschirm hängen...


Noch jemand eine Idee?



Anhänge

  • IMG_1243.JPG
    462,3 KB · Aufrufe: 510
So, PI habe ich getauscht... SD Karte habe ich formatiert und neu aufgespielt.

Strom angesteckt und wieder nichts...

Einzigste Verbesserung? der Summer piept drei mal hintereinander.
Display bleibt leider immer noch im Standard Bildschirm hängen...


Noch jemand eine Idee?

Anhang anzeigen 1519099
Zum Vergrößern anklicken....
Display richtig verkabelt?!

Display bleibt leider immer noch im Standard Bildschirm hängen...
Zum Vergrößern anklicken....
Nur beim ersten mal musst du 5 Minuten Ruhe bewahren und dabei auf gar keinen Fall den Strom ziehen.
Wenn du das doch gemacht hast musst du erneut die Image auf die SD Karte schreiben.

Natürlich ist Grundvoraussetzung das du das Display richtig angeschlossen hast ;-)

Hallo Zusammen, ich habe jetzt alle Teile bestellt und das Display, sowie die Mini-Platine sind schon da. Voller Spannung warte ich nun auf den Rest.

Mir ist aufgefallen, dass der 433Mhz-Transmitter auf den Bildern am Anfang des Threads abgebildet ist, aber nicht auf der Reichelt-Liste ist (oder übersehe ich da was). Auch bei den weiteren Positionen in der Beschreibung finde ich ihn nicht.

Ist der nicht mehr vorgesehen? Ich würde gerne alles auf einmal löten und nicht später nochmal anfangen.

Soll ich den bestellen und welchen, oder ist die Funktion fallengelassen worden?

Vielen Dank für eine Rückmeldung im Voraus!!
