Zuluftrohr

[Grill-Horst]

Hallo,
so langsam beschäftige ich mich auch damit eine Grillkota zu bauen.
Eine Frage zu den Zuluftrohren. Empfohlen werden ja 3 Rohre a´ 150mm Durchmesser.
Wäre es auch möglich nur ein Rohr mit 300mm Durchmesser zu verwenden?
Hat das jemand schon mal probiert?
Danke!



[12gang]

bei nem 30ér Rohr haste sogar mehr Rohrquerschnitt als bei 3*15, .. aber : da spielt auch der Sicherheitsgedanke mit , falls ein Rohr mal .. durch was auch immer, verstopft..
Thema: CO-Gefahr bei offenem Feuer in unbelüfteten Räumen...
( hab zwar keine Kota, aber habe lange genug Feuerwehrdienst hinter mir, um da potentielle Gefahren zu ekennen..)



[Allium]

Gegenfrage: Wie beeinflusst die Windrichtung den Zustrom?

Wenn du die 3 Rohre im Winkel von 120° Grad zueinander verlegst, hat das sicher einen anderen Effekt als wenn sie parallel verlaufen...



[Grill-Horst]

Danke für die Hinweise.
Hintergrund ist, dass nach hinten ein kleiner Abhang ist und das eine Rohr prima im Freien rauskommen würde.
Denke Windrichtung ist vernachlässigbar - notfalls Windschutz um Rohreingang?
CO-Warner ist sowieso vorgesehen.



[Rhöngriller70]

Ich denke, genau der Wind ist das Thema.
Vermutlich kann es bei nur einem Rohr und ungünstiger Windrichtung passieren, das es Dir Luft quasi aus der Kota raus zieht.
Bei 3 Rohren, in 120° angeordnet, ist dann sicher gestellt, das durch irgend eins der 3 Rohre auf alle Fälle noch ausreichend Luft kommt.
Bei meiner Kota sind mindestens 3 Rohre je 100mm vorgegeben. Ich habe 4 je 125mm verbaut, gleich im Betonfundament mit eingegossen. Bisher noch keine Probleme bei Wind gehabt, und auch wenn eines der 4 zu geschneit war, kam durch die anderen 3 noch genug Luft.



[Grill-Horst]

Hallo,
noch eine Frage:
9,2 qm Grillkota, Fundamentplan 376 cm x 326 cm plus rundherum + 31 cm (Dachüberstand ?).
Macht man das Betonfundament dann 438 cm x 388 cm, oder eher 426 x 376 cm damit Wasser vom Dach nicht aufs Fundament fällt?
Oder ist das egal und ich kann einfach 450 cm x 400 cm machen?
Danke!



[Rhöngriller70]

Meine Beton-Bodenplatte ist exakt so groß wie die Kota.
Eine örtliche Gartenbaufirma hat mir die Platte gegossen und quasi auf den Millimeter genau hinbekommen. Ich bin sehr zufrieden damit.
Wenn Du die Platte größer als die Kota machst, wird Wasser, das auf die überstehende Platte gelangt, unweigerlich unter das Holz ziehen. Und das ist auf die Dauer nicht gut.
Ich würde gerne Bilder dazu stellen, aber mein PC, auf dem sich diese befinden, ist diese Woche gecrasht, und es dauert noch eine Weile , bis ich an die Daten ran komme.
Ich werde die Bilder gerne nachliefern, bitte erinnert mich, falls ich es vergessen sollte.



[Grill-Horst]

Super - vielen Dank. Freu mich auf die Bilder!



[Rhöngriller70]

https://www.grillsportverein.de/forum/threads/lueftungsrohre-grillkota.373574/post-6064622

Da gab es übrigens schon mal einen Thread zum Thema Lüftungsrohr, und Du findest dort auch ein paar Bilder zu meiner Konstruktion.



[Lavasteingriller]

wenn deine Kota an einem leichten Hang steht ist das Super. da machst du in das talseitige Rohr ein T Stück und das Zuluftrohr nach oben und einen Bogen drauf drauf damit es nicht reinregnet. Denn wenn die Zuluftrohre voll Wasser sind ist fertig mit belüften. Die Betonplatte würde ich etwas kleiner machen als der Grundrahmen.
durch das waagerechte Rohrstück gegen das Tal kann auch Wasser oder Gase abfließen. Die Rohröffnungen würde ich mit feimaschiger Ga.ze verschließen, so bleiben auch viele Krabbler draußen.
Unten hab ich den link zum Bau meiner Kota eingefügt,
Viel Erfolg und lass uns weiter an deinem Projekt teilhaben.
Gregor



[Grill-Horst]

So, möchte mal kurz vom Fortgang meiner Planung berichten.
Nachdem die Angebote allein für das Fundament so teuer waren, dass ich jedesmal einen Schnaps brauchte , wollte ich das Projekt schon wieder beerdigen. Lies mir dann aber doch keine Ruhe - also blieb nur Eigenleistung. Da ich in die Richtung noch nie etwas gemacht habe, war die Unsicherheit groß. Nun denn, hab einfach mal angefangen .....

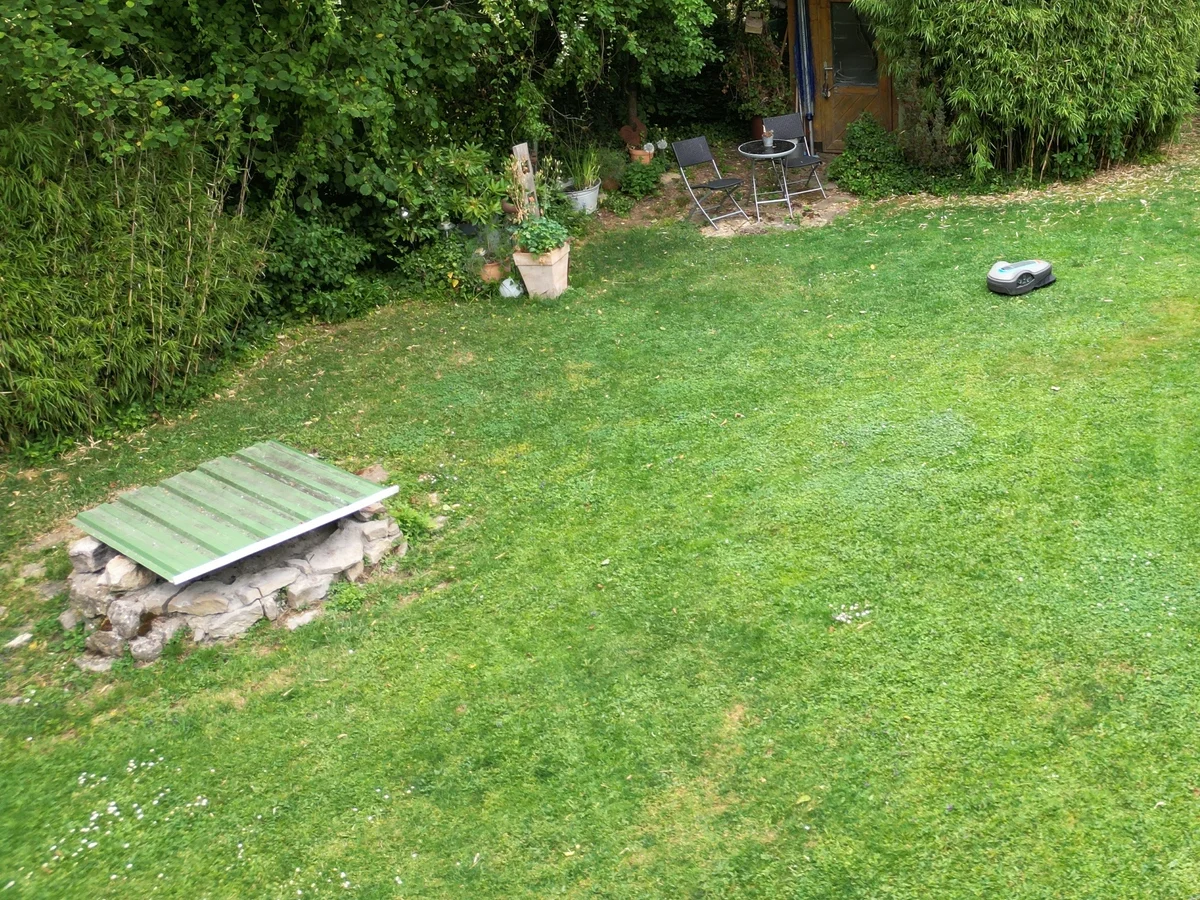

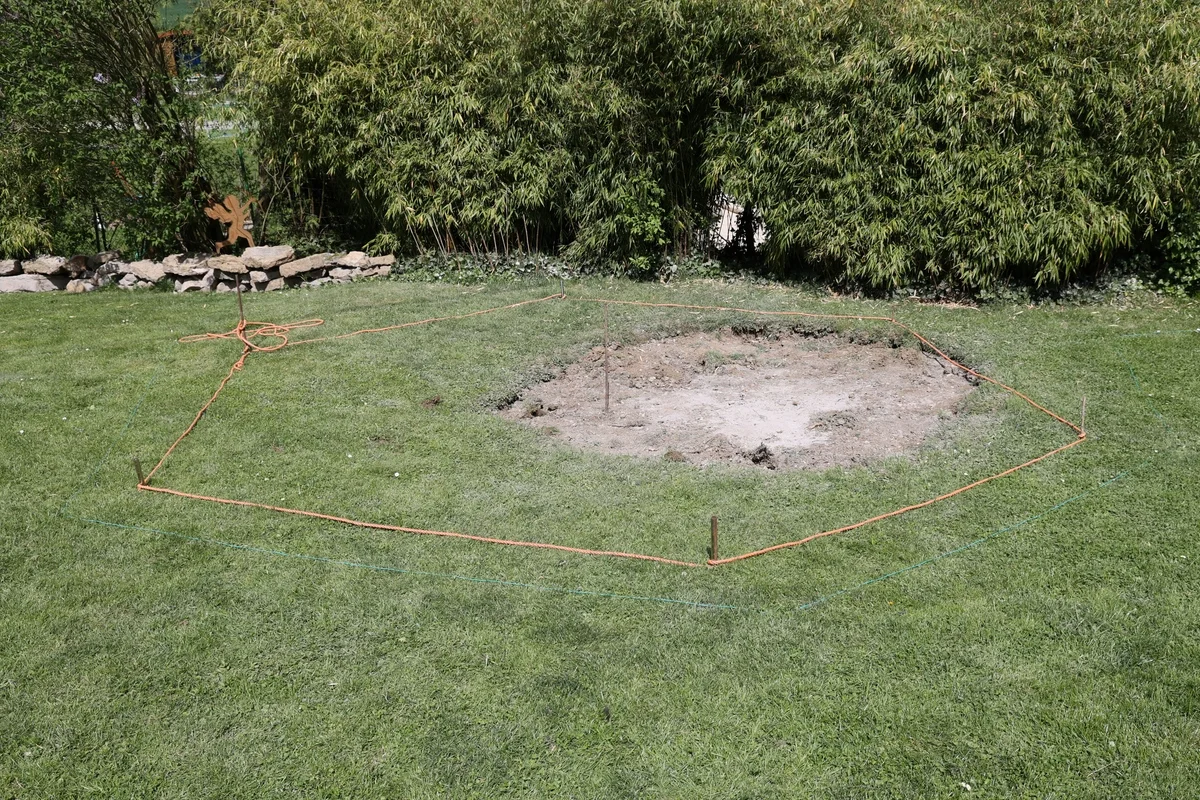

An die Stelle unserer alten "Freiluft-Grillstelle", die uns über 20 Jahre gute Dienste geleistet hat, soll die Kota hin. Also Grillstelle abgebaut und Grundriss (mit Luft) eingemessen.



[Grill-Horst]

Ein Nachbar hatte von seinem Hausbau noch einen kleinen Bagger und so ging es schneller voran, als ich dachte



[Grill-Horst]

Mit der Erde wurde gleich daneben eine Senke aufgefüllt.

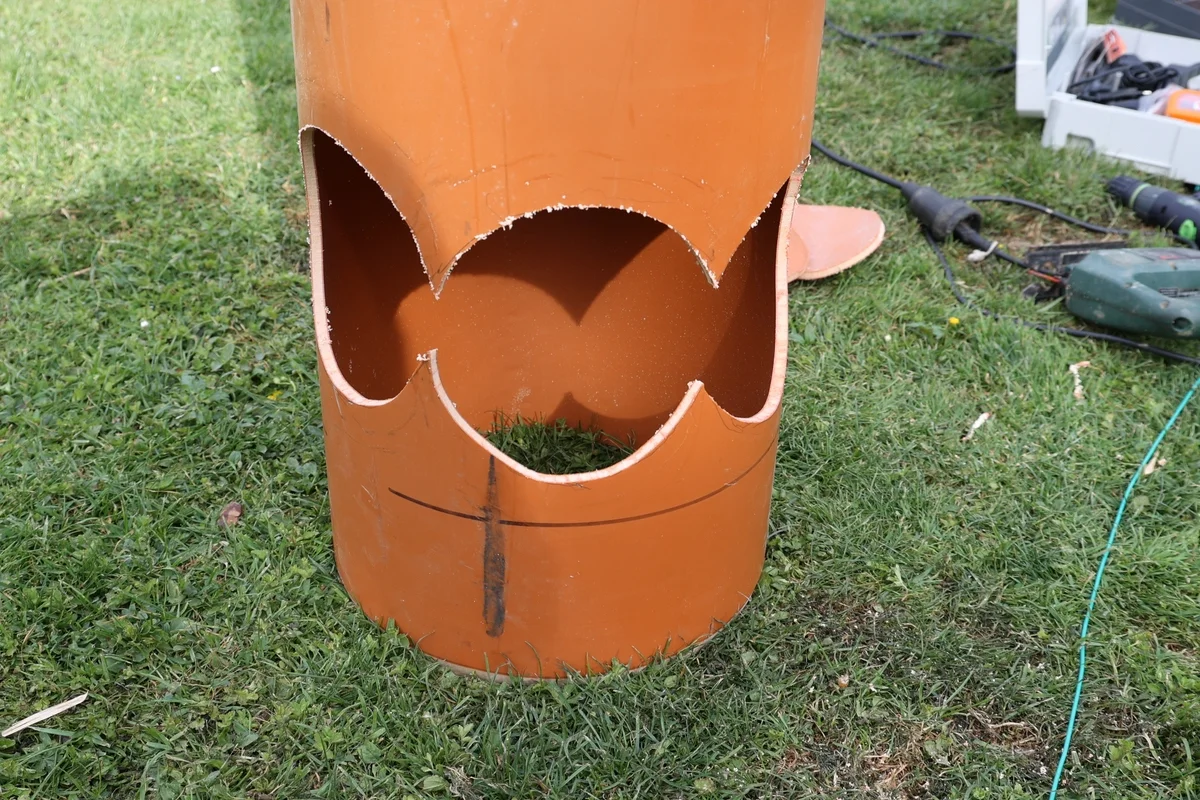

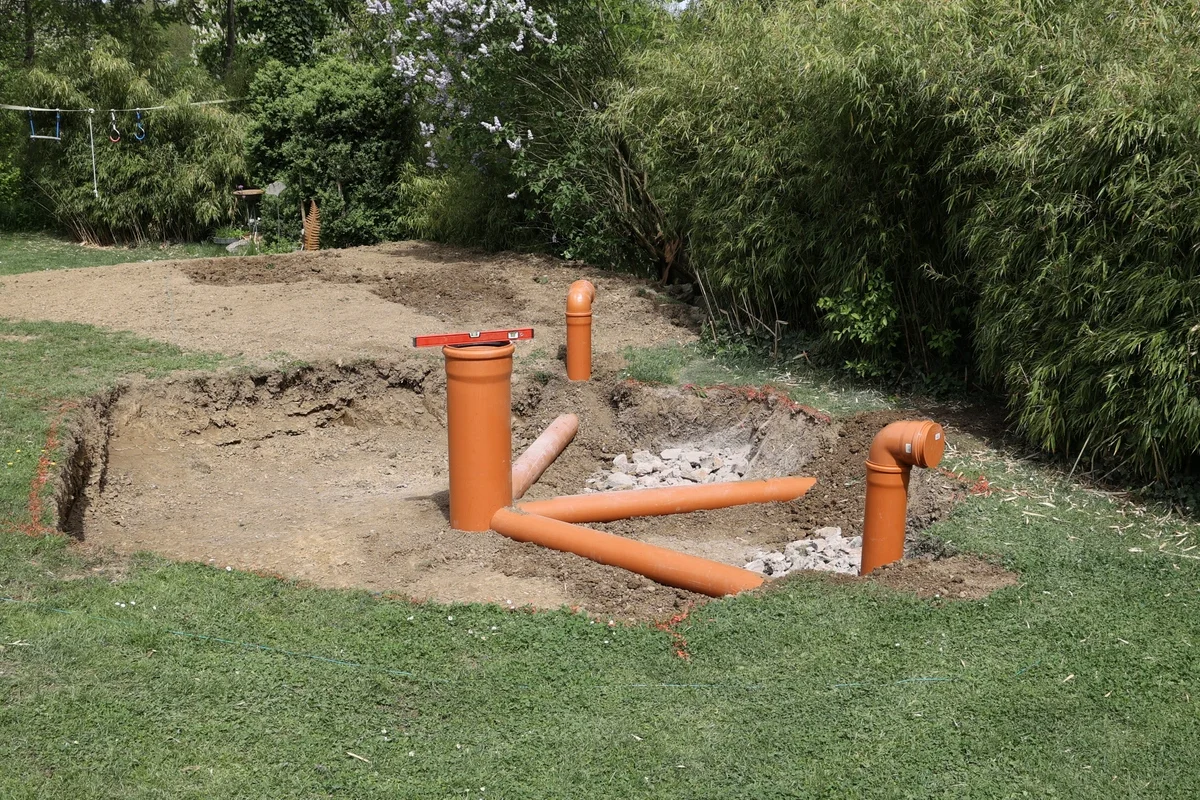

Heute früh Rohre besorgt und verlegt. Aufgrund Eurer Empfehlung 3 x DN160. Zwei mit leichter Neigung nach innen. Das mittlere mit Neigung nach außen (da abschüssig, kam das Rohr prima unten in der Hecke raus). In der Mitte ein DN315 (war nur ein 1m-langes mit Muffe verfügbar) wird dann passend abgesägt. Hab es noch ein wenig in den Boden eingelassen. Die Löcher für die 3 Rohre ging überraschend gut mit der Stichsäge (Metallblatt ohne Pendelhub) zu sägen. Hatte ich schon Bedenken .....



[Grill-Horst]

Jetzt warte ich auf den Schotter und falls es nicht langweilig ist, berichte ich weiter.
P.S.: ich denke, wir haben ein wenig zu viel ausgekoffert, 10cm weniger hättens wohl auch getan .... kommt halt eben ein wenig mehr Schotter rein
Und nichts geht über Nachbarschaftshilfe



[Grill-Horst]

Ich hätte ja gerne eine Kota mit schrägen Wänden - finde da sitzt man besser, kann sich besser anlehnen.
Meine Frau ist da aber strikt dagegen und möchte eine mit senkrechten Wänden.
Wie seht ihr das ?



[Krischen68]

Ich kann dazu leider nichts beitragen, setze mich aber auf die Bank und schaue zu



[Lavasteingriller]

Ich hätte ja gerne eine Kota mit schrägen Wänden - finde da sitzt man besser, kann sich besser anlehnen.
Meine Frau ist da aber strikt dagegen und möchte eine mit senkrechten Wänden.
Wie seht ihr das ?

wir haben gerade Wände und sitzen sehr gut darin.



[Grill-Horst]

mmmh, nicht die Antwort, die ich hören wollte ...



[Rhöngriller70]

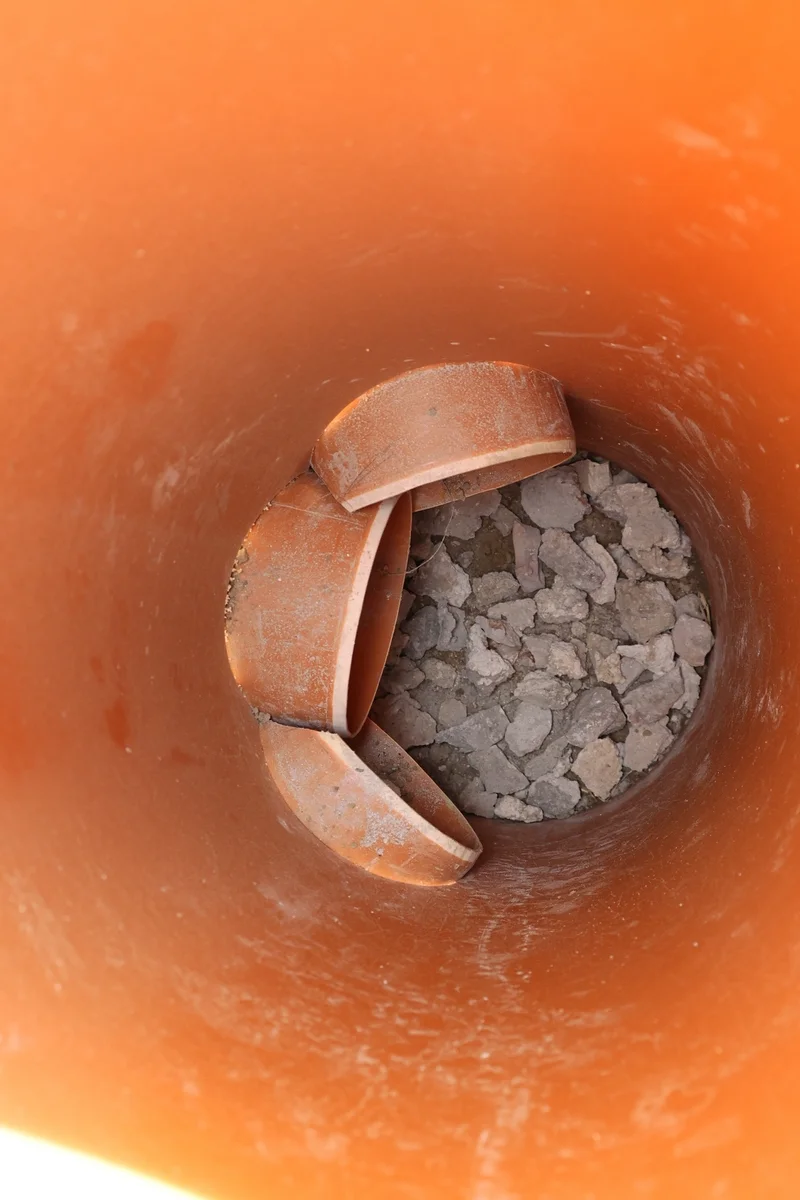

So, den gecrashten PC mittlerweile entsorgt und neuen gekauft. Hier jetzt die versprochenen Bilder. Manche sind schon in dem anderen, von mir verlinktem Beitrag zusehen. Ich habe jetzt mal die zum Thema Lüftungsrohre und Fundament ausgewählt.
@Grill-Horst :
In welchem Bereich haben sich den die Angebote für das Betonfundament bewegt ?
Meins hat ca. 4000- 4500 € damals gekostet. Ist schon ne Hausnummer, klar, aber ich bin super zufrieden damit.
Der Beton wurde mit dem Mischauto angeliefert. Es waren schon ein paar Kubikmeter. Ich hatte auch mit dem Gedanken gespielt, es mit meiner Mischmaschine selbst zu mischen, aber für diese Menge hätte ich laaaaaaaaaaaaaaaaaaaange mischen müssen.



[Grill-Horst]

Danke für die Bilder. Bei mir kann man nicht mit dem Betonmischer direkt ranfahren. Angebote für das Fundament lagen bei knapp 6000.-€. Sagten, alles ist viel teurer geworden ....
