Das muss kesseln!

[MatthiasD]

So,
Hier mal kurze Vorstellung. Ich bin der Matthias aus Holland, 30 Jahre alt und LKW-mechaniker. Schrauben und basteln hab ich schon immer gern gemacht und als ich dann vor 3 Jahren bei einem Kumpel den Smoker kennen gelernt hab wusste ich: das brauch ich!

Gesagt, getan. In der Firma hab ich dann Schrott gesammelt und zusammen geschweisst:
2 Druckluftkessel für Feuerbox und Garraum, eine Antriebswelle als Schornstein und einen Anlasserzahnkranz zur Dekoration. Die Räder wurden dan selber gebasteld aus Flachstahl.
Ach ja, Stösselstangen sind auch dran!
Heraus kam dieser Smoker:

Er ist nicht sehr gross und hätte etwas schöner sein können, aber er funktioniert!
Trotzdem will ich mir einen neuen bauen. Deswegen hab ich schon mal angefangen Schrott zu sammeln.



[MarkFju]

Binde die Fotos direkt ein. Bildhoster sind hier nicht erlaubt



[MatthiasD]

Danke Markus, hab ich auch gemerkt. Etwas unpraktisch

Nun ja, es ist nicht anders. Also, Smoker nr 2.
Der Zweite soll in etwa einen alten Dampftraktor ähneln. Räder hab ich schon:


Diesmal sollen LPG-tanks die Basis darstellen. Dickwandige Rohre sind eher selten und die Druckluftkessel etwas zu dünn. Die LPG-tanks sind dicker und -sehr wichtig- umsonst.
Einen Tank für die Feuerbox hab ich schon, und auch einen für die Räucherkammer. Durchmesser ist etwa 40cm, Länge etwa 70cm
Nur ein richtig grosser für den Garraum fehlt mir noch. Derzeit bin ich noch auf der Suche.



Die Inspiration:



[VA-Griller]

Auhaoha, da bin ich sehr auf den Bericht gespannt.
Sehr schöne Idee, das wird was. Da bleibe ich auf jeden Fall dran, das ist ganz nach meinem Geschmack
Viel Spaß und Erfolg wünsche ich dir bei deinem Projekt



[Maze]

Hallo Matthias,
da hast Du Dir ja ein schönes Projekt vorgenommen, deinen ersten Smoker finde ich aber auch schon ganz nett, anbei mal noch ein Link von unserem geschätzten und netten Grillsportkollegen @Highländer
Sein Projekt könnte für Dich auch ganz interessant sein weil er das gleiche Projekt hat, Klick!
Dir jedenfalls noch viel Spaß beim Bau und laß uns fleißig dran Teil haben in Form von netten Bilderm.



[jokama]

Coole Teile !!



[Andi002]

Hallo Matthias,

da setz ich mich auch mal neugierig auf die Bank.
Brauchen wir noch Bier?

Bring ich mit!

Gruß,Andi



[FrankG]

Hallo Matthias,

das wird sehr interessant.

Dampftraktoren sind cool

Viele Grüße

Frank



[DerHoss]

Ich setz' mich gern dazu!! Wer will n Bier?

Grüße

Christian



[Andi002]

Wann soll's losgehen?

Andi



[Meister Röhrich]

da setz ich mich auch mal neugierig auf die Bank.

.... rutscht mal ich muß mich setzen, reich mir bitte mal ein Bier.

Bin mal gespannt....



[RheinlandJörg]

Hi,
Wahnsinn!! ich hatte mal einen kleine dampf Spielzeug traktort. wenn ich mir die großen teile da in Aktion vorstelle!! genial!



[Buntmetall]

Na, da bin ich auch gespannt und setz mich mal dazu.
Von dem zitierten highlander hat man seit 2012 nix mehr gesehen, der hat doch sooo gestartet....



[MatthiasD]

Ja leider wird das alles noch ein wenig dauern, ich bin momentan nicht in der Lage dran zu arbeiten und es fehlen mir noch einige wichtige Teile!



[nessler.jo]

@MatthiasD Wichtige Teile- wenn ich alles richtig verstanden habe fehlt dir noch die Garkammer?

Woher kommst du? ev. kann ich helfen...
(Grösse, Wandstärke??)



[MatthiasD]

Holland! Ich hab mich entschieden eine eckige Brennkammer zu bauen also muss ich mir noch Stahlplatten kaufen und das Rohr/Tank für die Garkammer fehen auch noch. Grösse sol 150cm Lang sein mit 40-50cm Durchmesser, Wandstärke mindestens 6mm (soll ja was anständig schweres werden )



[nessler.jo]

Ok, Holland ist wohl zu weit weg- ich bin in Österreich -3Länderecke AT DE CH.....



[MatthiasD]

So, nach langer Wartezeit endlich ein anständiges Rohr gefunden, sogar ganz in der Nähe!
Beim Schrotthändler hab ich ein 3 meter langes 460mm Rohr gefunden mit 5mm Wanddicke, nicht ganz zo heftig wie ich möchte, wird aber schon klappen
Das Rohr kann ich hoffentlich noch diese Woche abholen (es liegt irgendwo in einer Ecke, muss erst freigeräumt werden)!

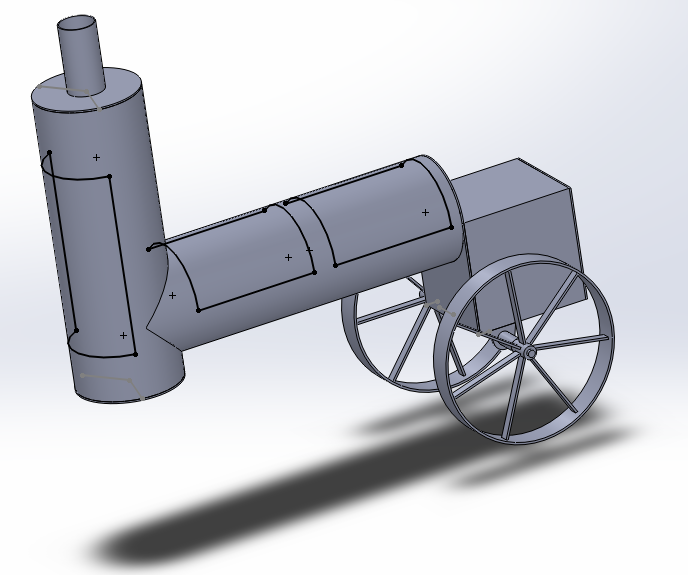

Ich hab dan gleich schonmal mit der Planung angefangen...
Feuerbox wird 460x500x500mm und verkleidet mit Schamotte, dann bleibts auch schön warm. Ich bin grad am überlegen wie ich ein Wasserbehälter integriere, ich hätte gedacht den am ende der Feuerbox, unter der Garkammer zu platzieren. Die Löcher um den Wasserdampf rauszulassen kommen dan ins Rohr, genau nach dem Übergang.

Die Garkammer wird 1250mm lang mit zwei 550mm Klappen, könnte ich eventuell noch verlängern.
Dann der Räucherturm, der wird 1300mm hoch mit einer 800mm Tür, vielleicht ganz oben drin noch ein Wasserspeicher?



[Andi002]

Maße sind ja alle okay,
das Rad würde ich so nicht machen.
Wie willst das Monster anheben und bewegen?

Andi



[ti_comp]

Unter den Turm eine gelenkte Vorderachse, dann ist er wieder mobil.
