Gewächshaus aus Stahl

[GrillJonas]

Moin zusammen,

Ich wollte einen leckeren Burger machen und da gehören für mich zumindest Tomaten drauf. Um die gescheit anbauen zu können, dachte ich mir, benötige ich ein Gewächshaus.
Leider gefallen mir die Gekauften nicht und sind zu Klein bzw. wenn passend dann zu teuer.
Ich habe mir also gedacht, ich baue es selbst. Platz im Garten habe ich ja genug.
Passenderweise wurde bei uns im Ort eine Gärtnerei abgerissen, wo ich mir die Glasscheiben gesichert habe. (einfach verglaste und doppelt verglaste)
Ich habe mir also die Glasscheiben bei mir daheim deponiert.

Jetzt ging es ans planen. Ich hatte eine grobe Vorstellung:
- Ich will einen gemauerten Sockel mit Backsteinen, was hauptsächlich optische Gründe hat. Evt. kann man sich einbilden, dass die die Wärme speichern bzw. Feuchtigkeit aufnehmen und bei Bedarf wieder abgeben. Das kann sein, möchte ich aber nicht beurteilen - war mir egal.
Also: Backsteinsockel.
- Es soll die Größe von ca 4,2m auf 3m haben Höhe mach ich dann pi mal Daumen. Scheiben sind ca. 60cm breit also 7 Scheiben in der Länge x 60cm = 4,2m + natürlich Spiel rechts und Links von der Scheibe und die Stärke von den Profilen kommt ma halt bei bissle mehr raus.
- Am Dach will ich 5 automatisch öffnende Fenster, eine Tür vorne und hinten 2 Fenster
- Das Gewächshaus soll komplett aus Stahl und Glas sein
- Für die Trägerkonstruktion nehm ich 60x60x5er Rohrmaterial
- Die Konstruktion, wo die Scheiben drin liegen wird mit 35x35x4er T & L Profilen gemacht (war bei der Gärtnerei auch so)
- Wie ich die Scheiben befestige überlege ich mir dann, wenn es soweit ist

Grob Planung steht also. Jetzt ging es an die Feinplanung. Ich habe eine Planung für das Fundament gemacht, und wie das Gewächshaus auf dem Sockel stehen soll.
Fundament wird also 3,27m auf 4,5m.

Habe dann auch noch die Frontansicht gezeichnet:

Genug geplant. Auf Planungen folgen Taten.
Fundament wurde ausgehoben, mit Schotter aufgefüllt, dann wurde in Randsteinbeton die Schalsteine gesetzt/geschlagen, welche später ausgegossen wurden.

Fertig für 2024 da Beton erstmal trocknen sollte, ich im Dezember im Urlaub war und dummerweise nach Weihnachten bis Ende Januar auch noch komplett flach lag mit Influenza/Corona/was auch immer.

Nächster Bauabschnitt folgt dann im nächsten Feed.



[grillper]

Kannst du die Stahlteile auch aus besagter Abrissgärtnerei beziehen? Das wird ja sonst ewig teuer...



[GrillJonas]

Hätte ich machen können, allerdings gefällt mir das verzinkte nicht allzugut und es wäre letztlich viel mehr Arbeit gewesen, da man alles hätte kürzen, verkleinern und anpassen müssen.
Ich bin ja tatsächlich schon fast fertig also es hat schon genug gekostet aber jetzt habe ich es so wie ich es wollte.



[GrillJonas]

Ende Januar ging es dann endlich richtig los mit den Stahlarbeiten.

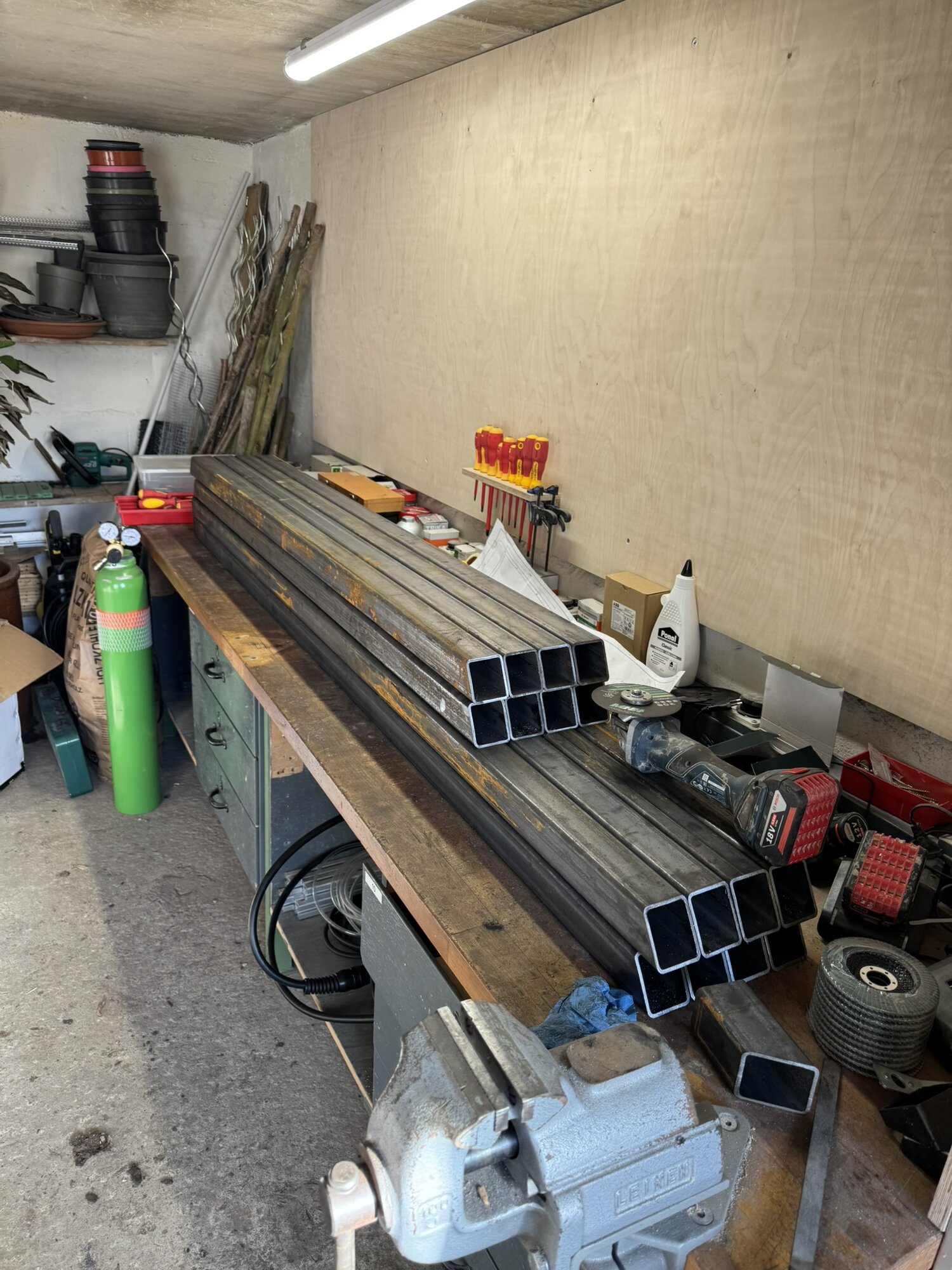

Habe mit beim Stahlhändler meines Vertrauens die 60x60x4er Rohrprofile, T & L Profile und Flachstahlprofile bestellt. Dann ging es ans Schneiden der Grundkonstruktion.

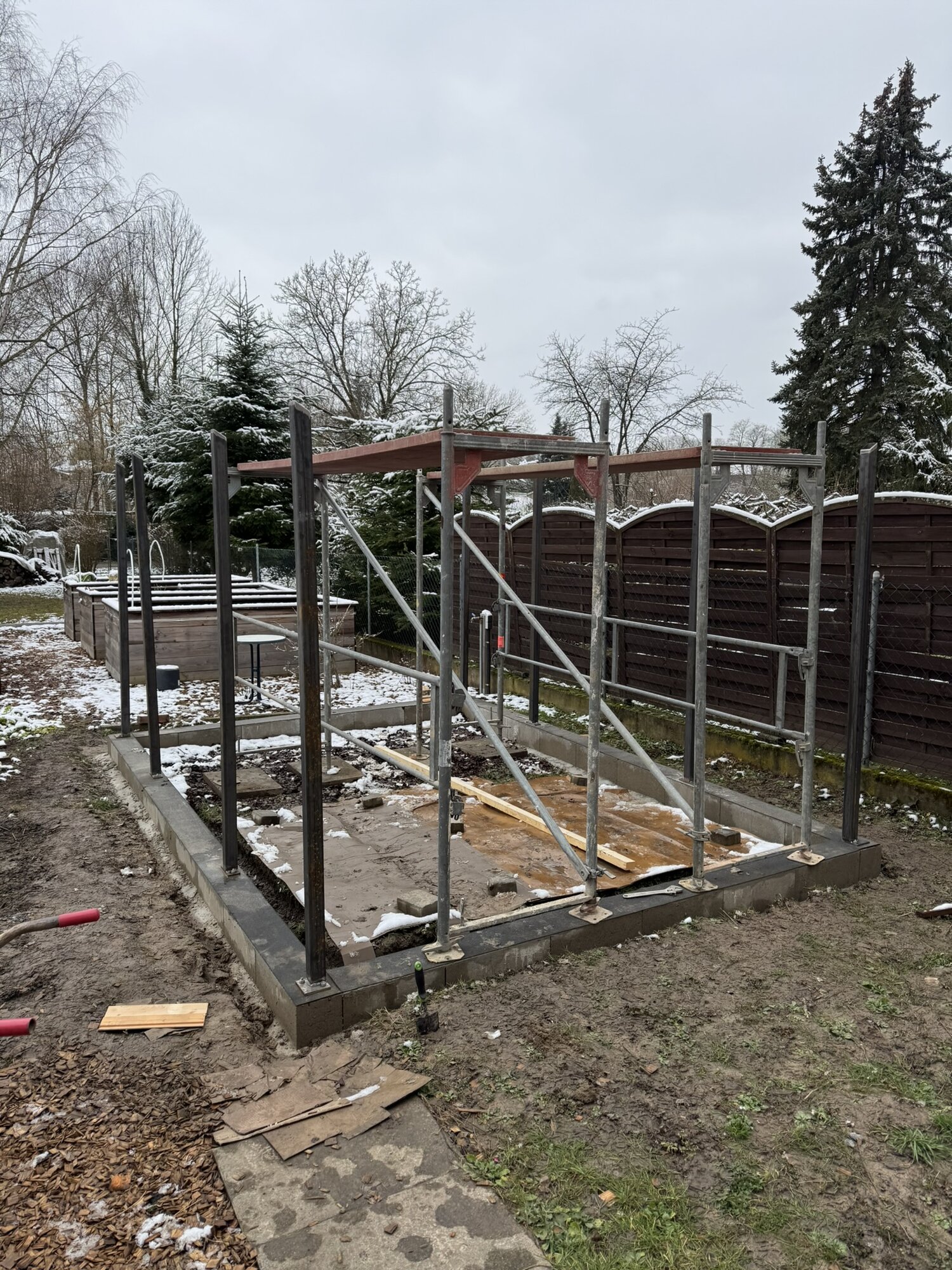

Habe 10 stehende Stützen, 4 auf jeder Seite und noch 2 für die Tür, welche später eingesetzt wurden. (erkennt man ja auch dem Grundrissplan)

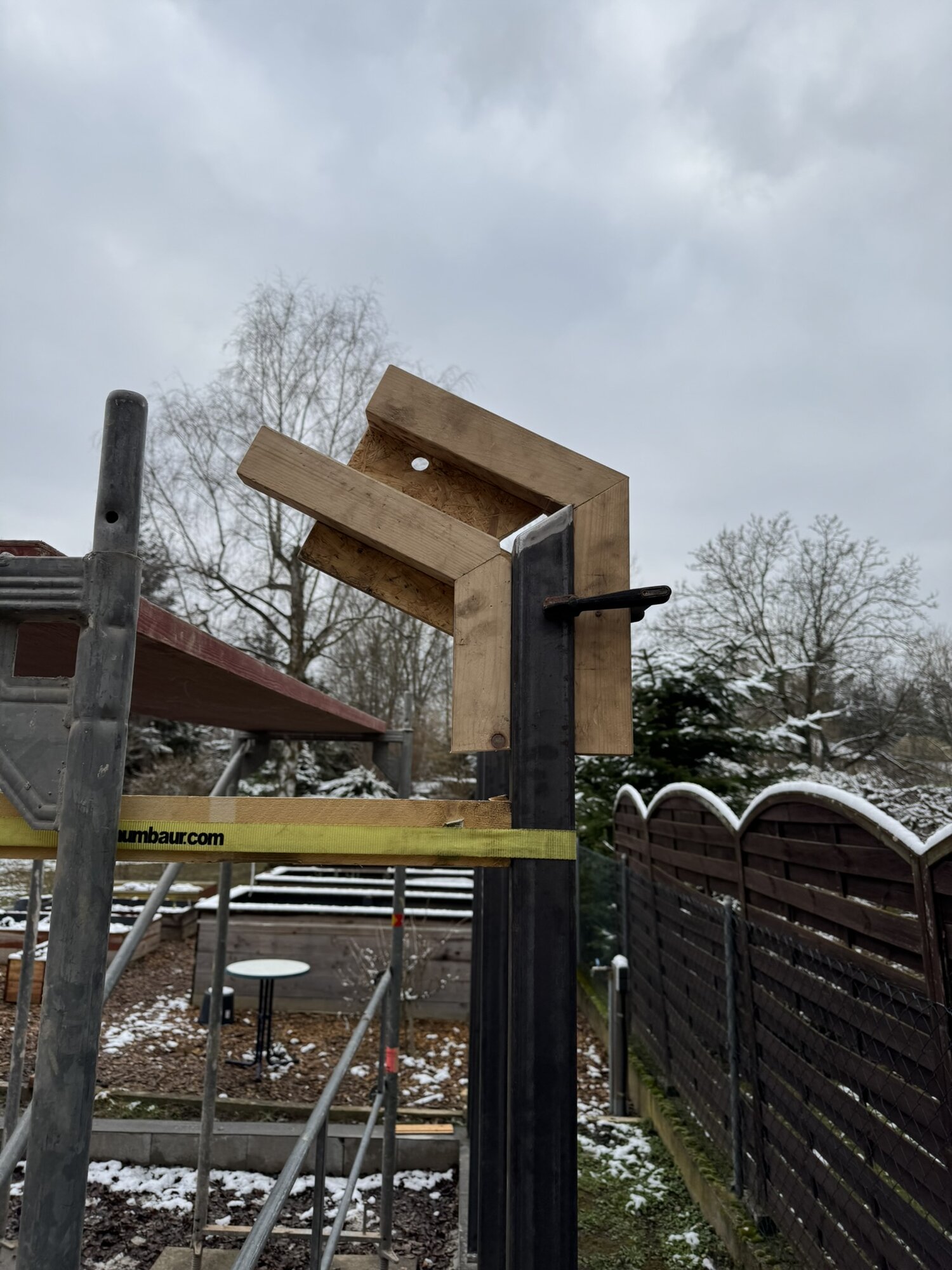

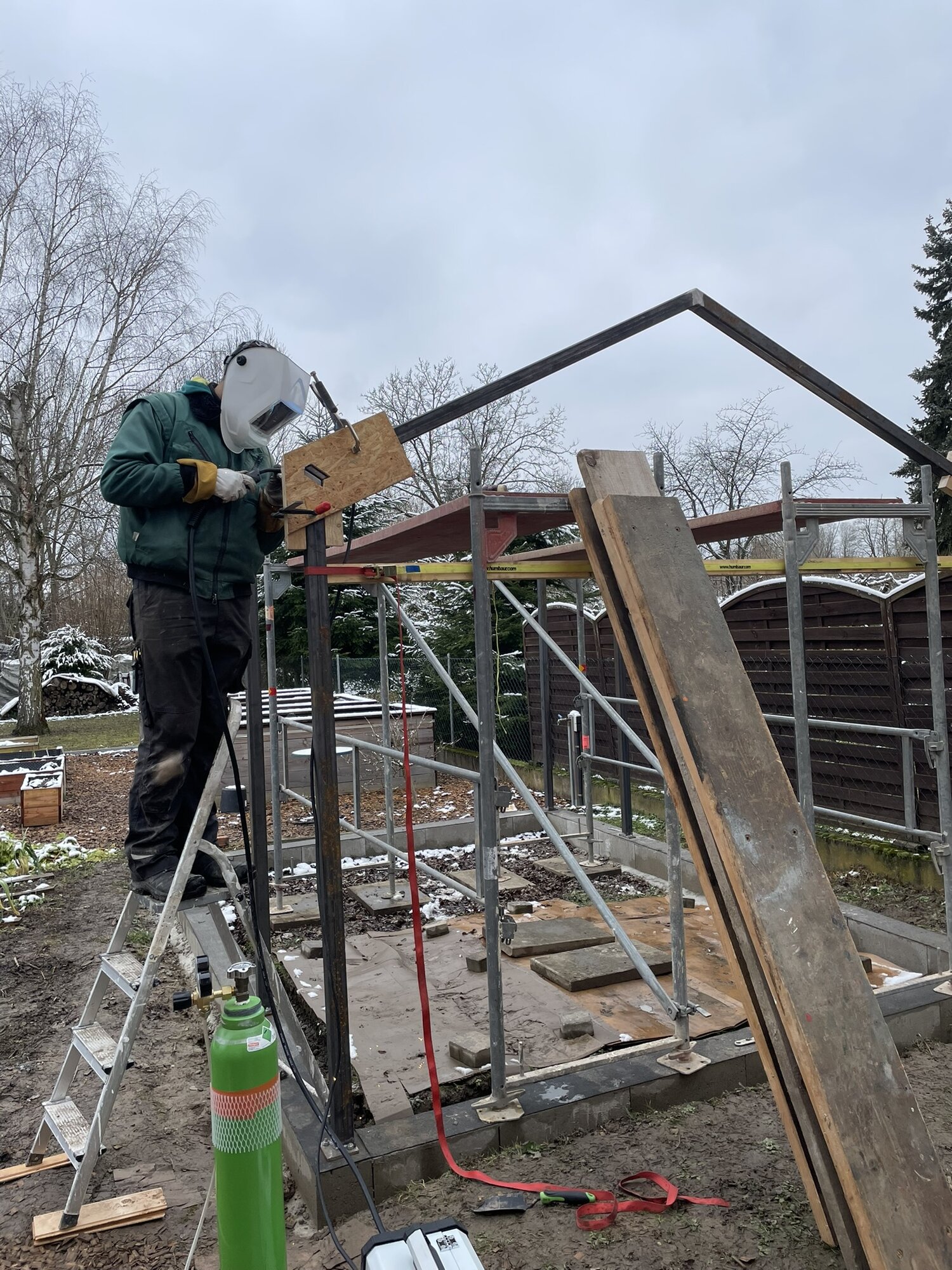

und noch 8 für die Dachkonstruktion. Wurde alles auf Gehrung gesägt und dann vor Ort verschweißt.
Die stehenden Stützen habe ich dann jeweils noch auf eine Adapterplatte geschweißt, mit der ich sie dann auf dem Fundament mit Schwerlastdübeln befestigt habe.

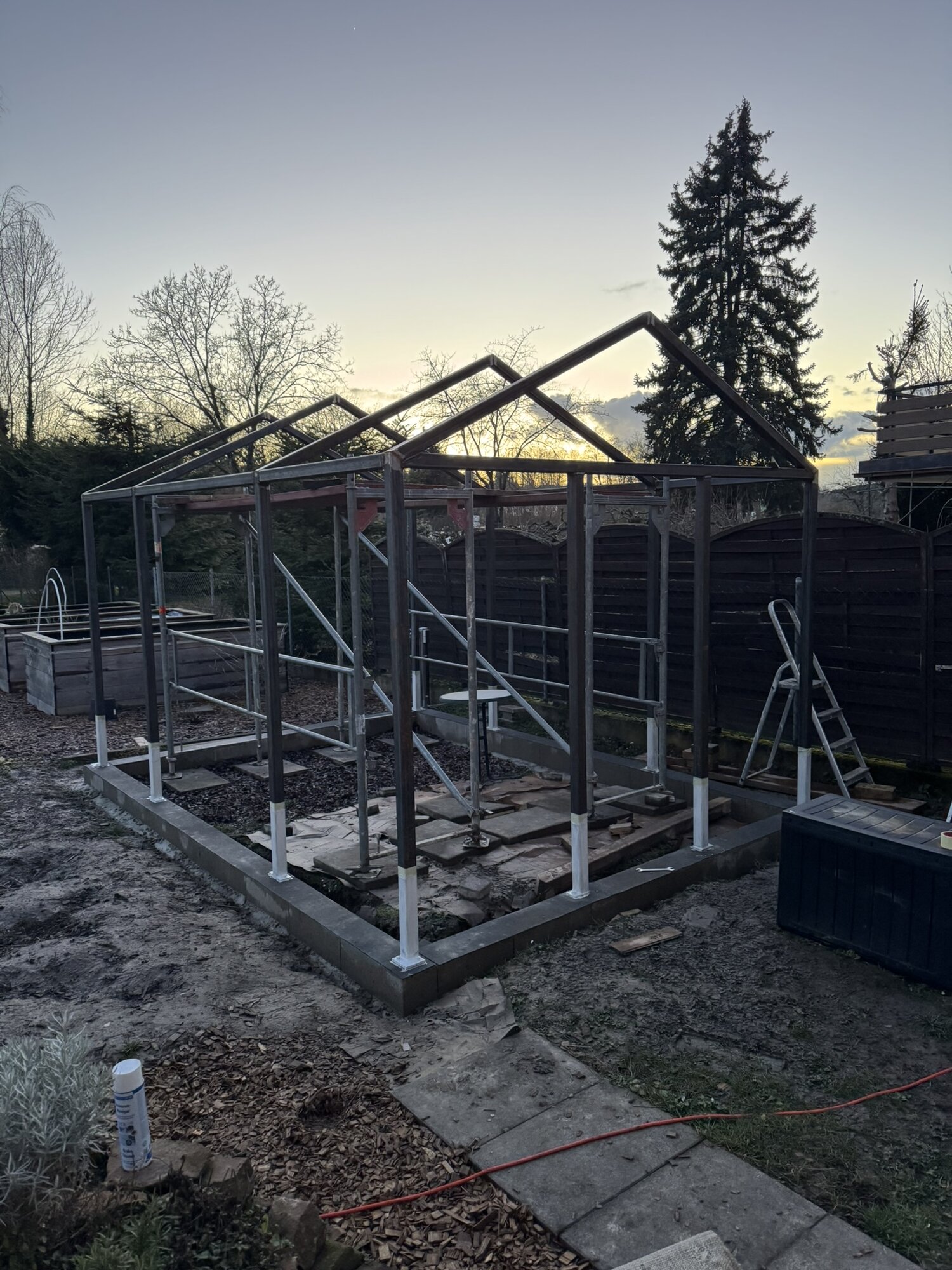

Dann hab ich natürlich noch die Querstreben und die Stützen für die Tür angeschweißt und den unteren Teil der Füße lackiert:

Also war alles ready für den Backsteinsockel
...



[GrillJonas]

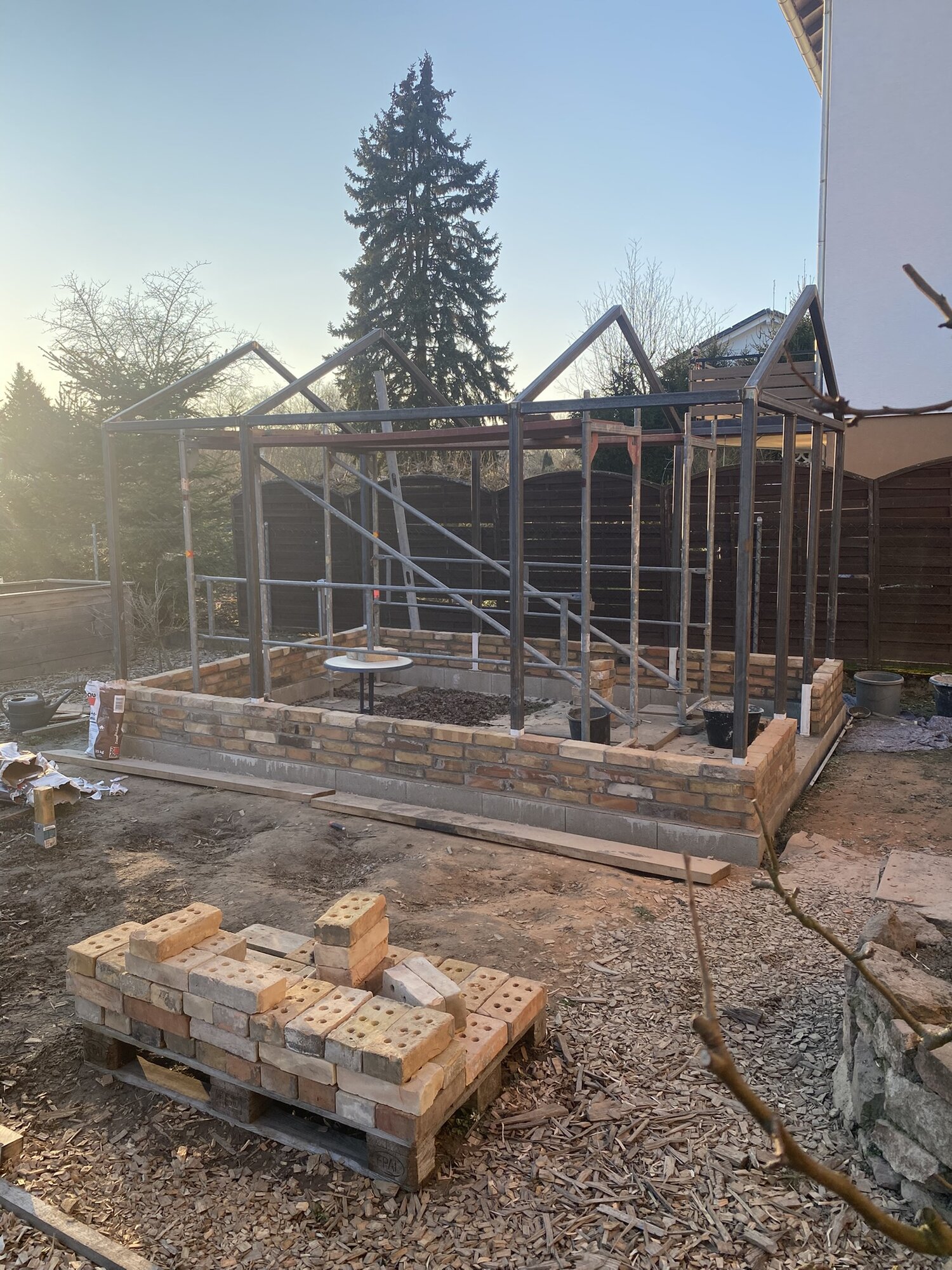

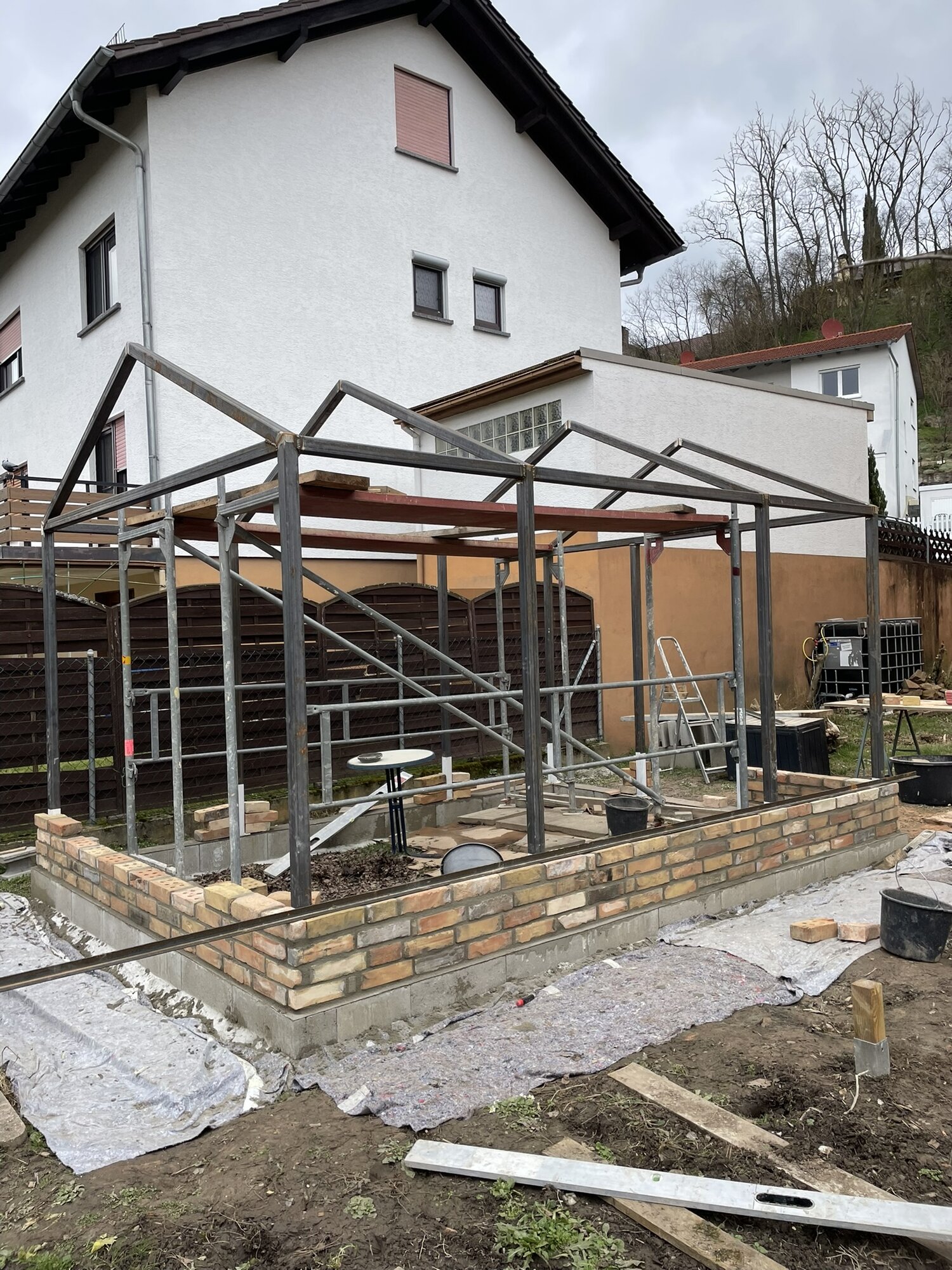

für meinen Geliebten Backsteinsockel hab ich bei Kleinanzeigen alte Backsteine geholt (noch mit Putz und Mörtel dran, die ich noch putzen müsste. Würde ich NIE WIEDER so machen, hat gefühlt 1000 Jahre gedauert die zu säubern), die Optik finde ich aber ziemlich geil.

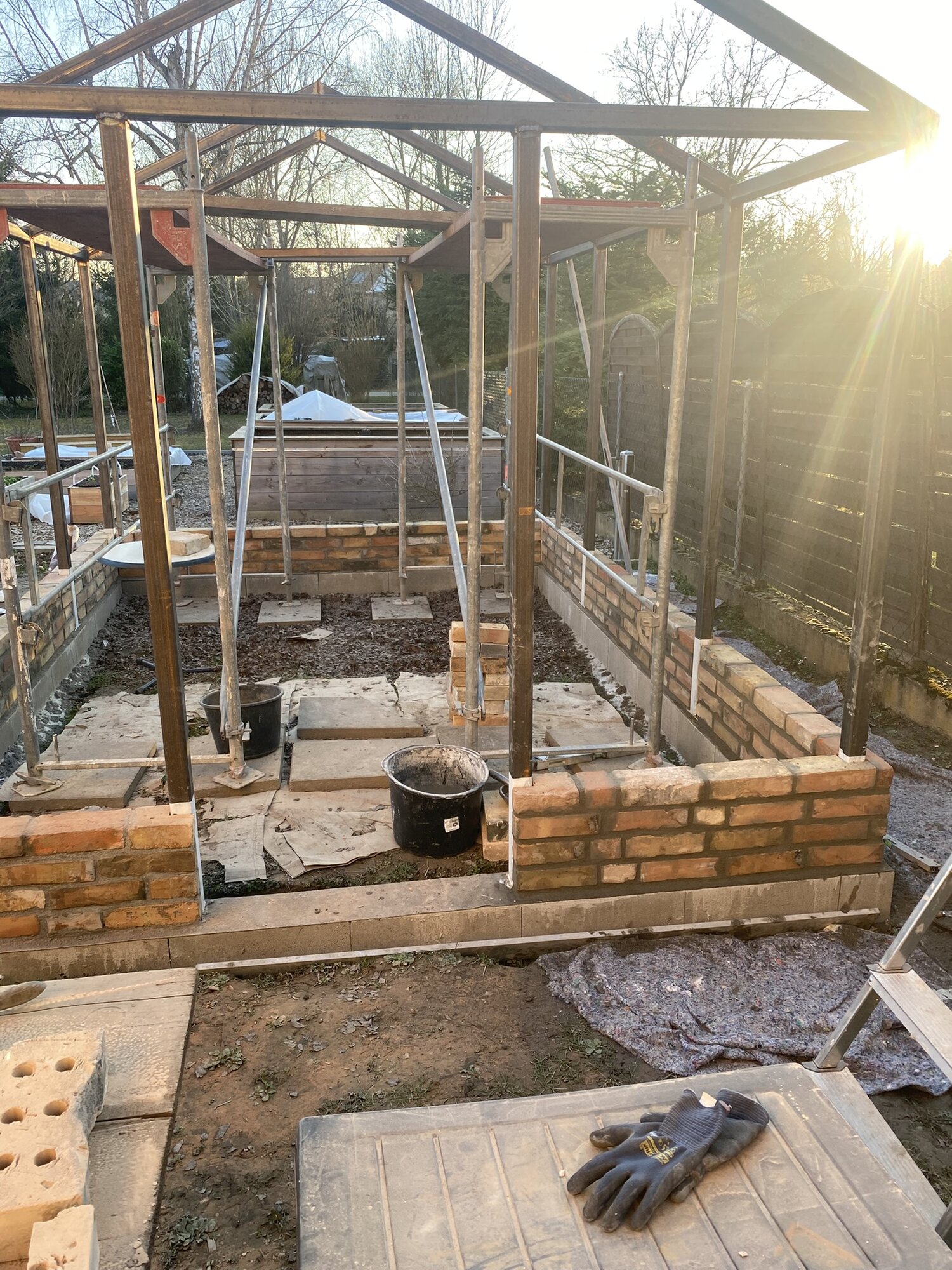

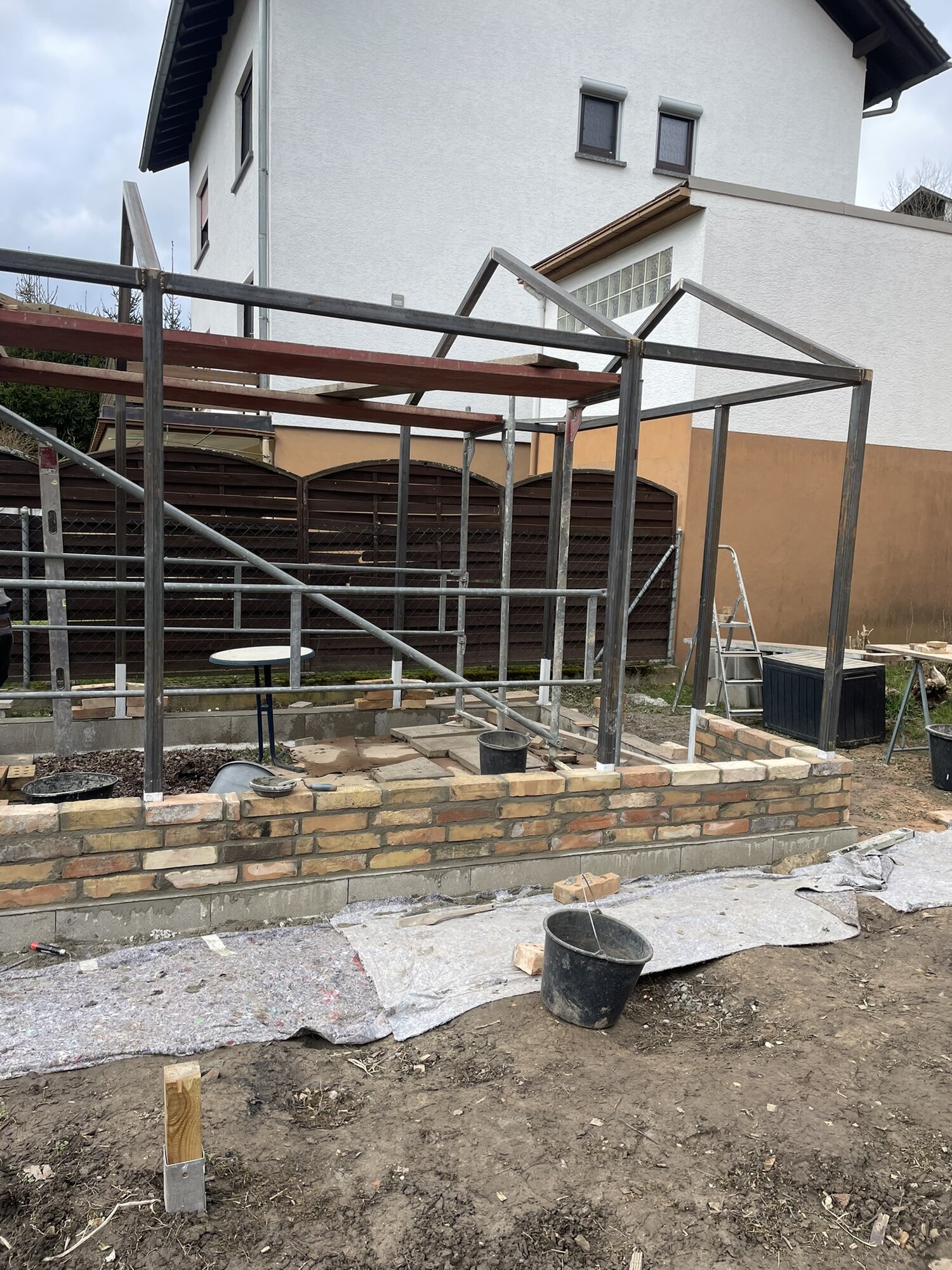

Habe dann angefangen die Steine erstmal zuzusägen und an der Stelle bereitzulegen. Plan war nämlich den Bereich der Stützen auszuklinken. Hat im großen und ganzen tiptop funktioniert.

Dummerweise ist dann der Zementmörtel ausgegangen ... also musste der Rest später gemacht werden.

Das hab ich dann trocknen gelassen und derweil den 'Firstbalken' aka 6x4er Flachstahl anzubringen. Habe den im Endeffekt einfach oben an den 4 Spitzen der Giebel befestigt.

(Hab leider davon kein Bild gemacht)

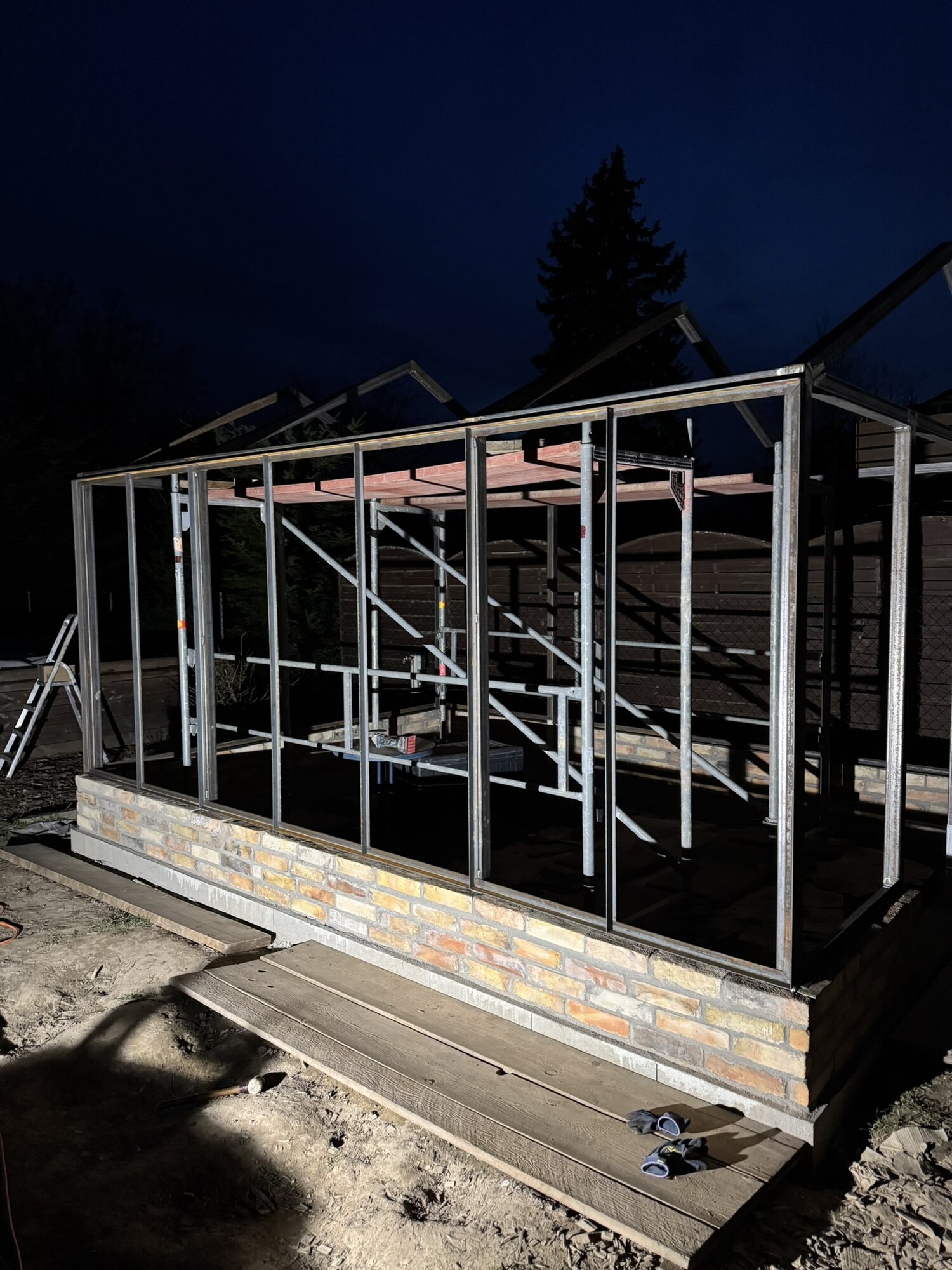

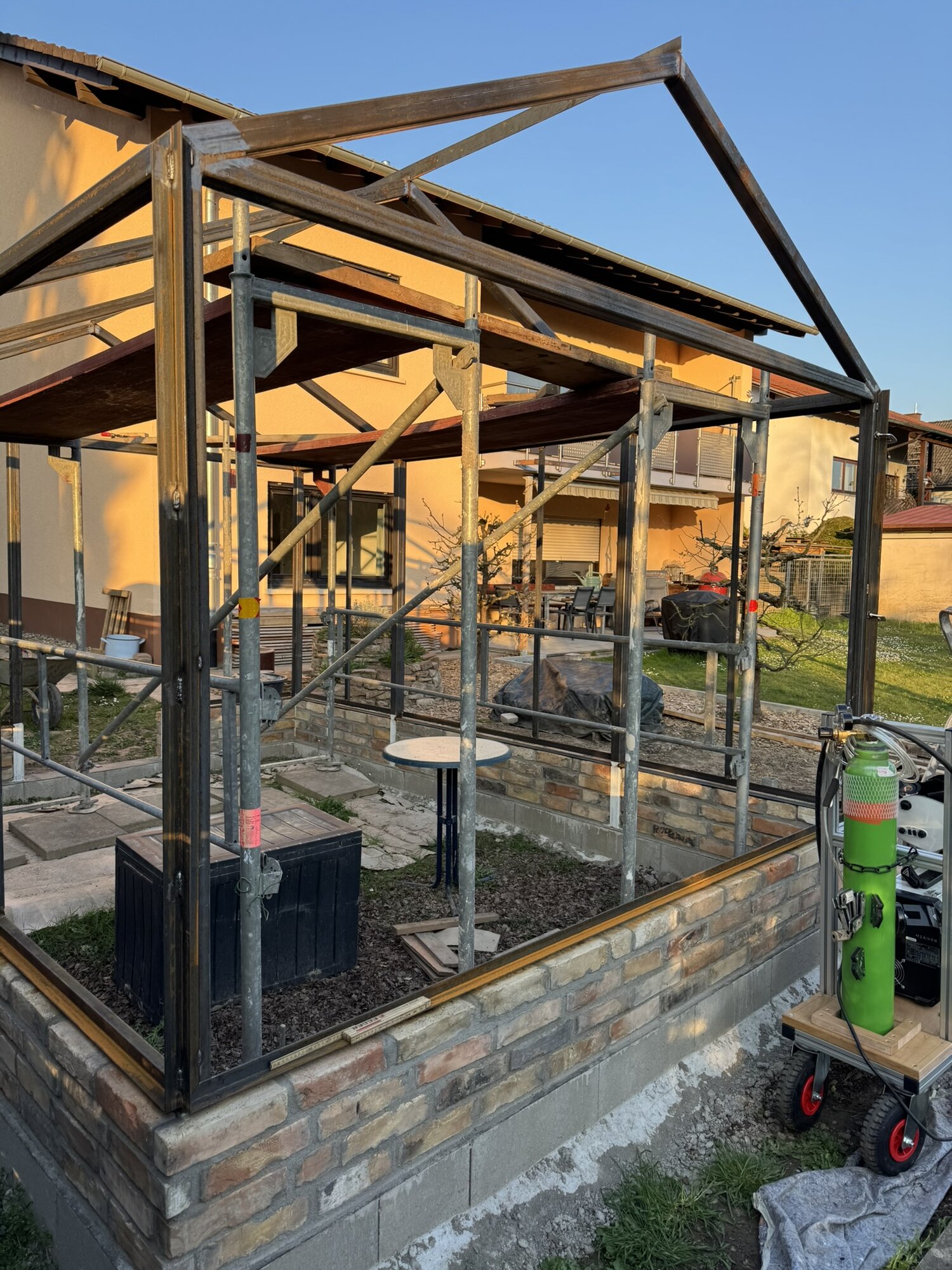

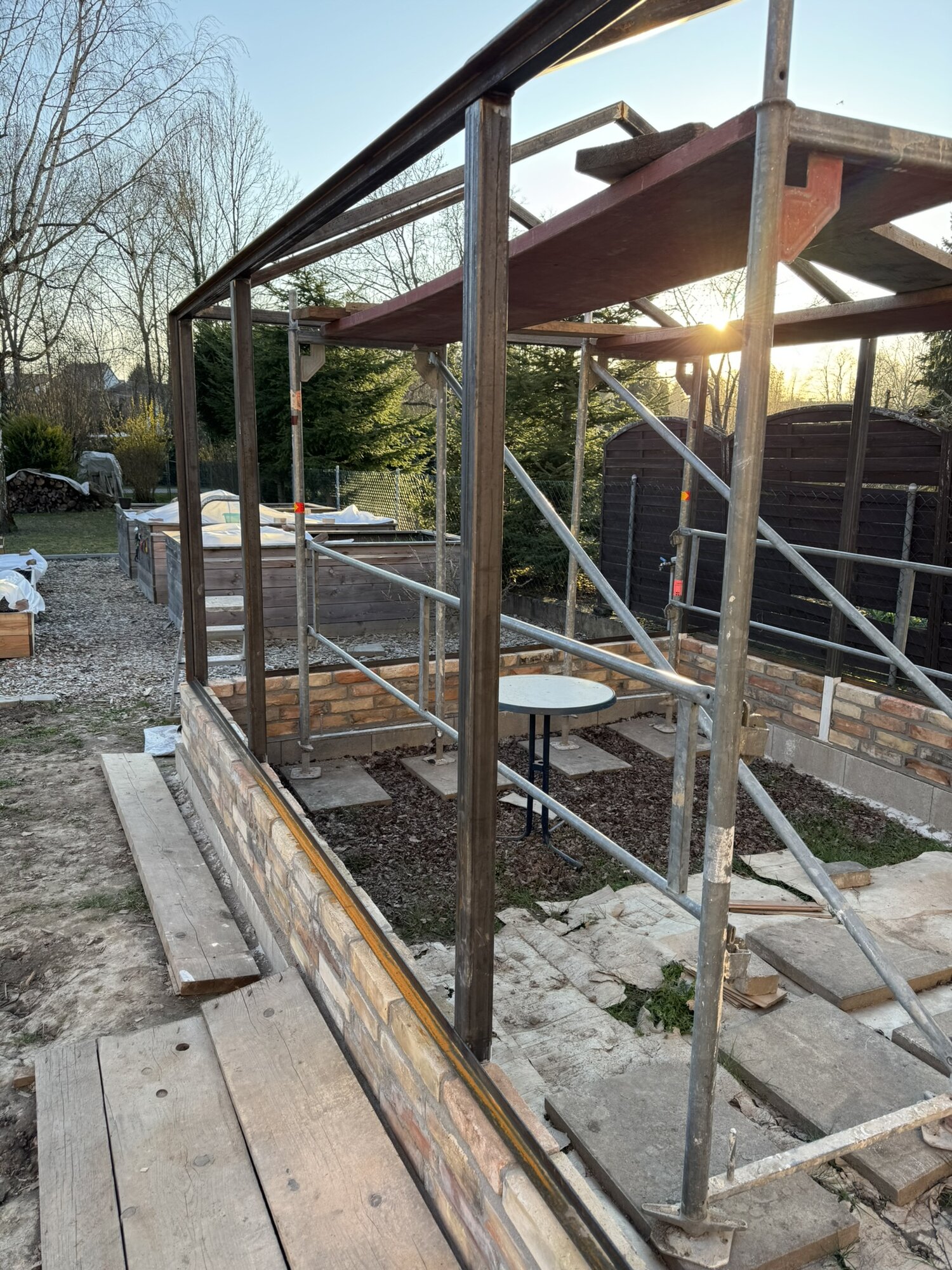

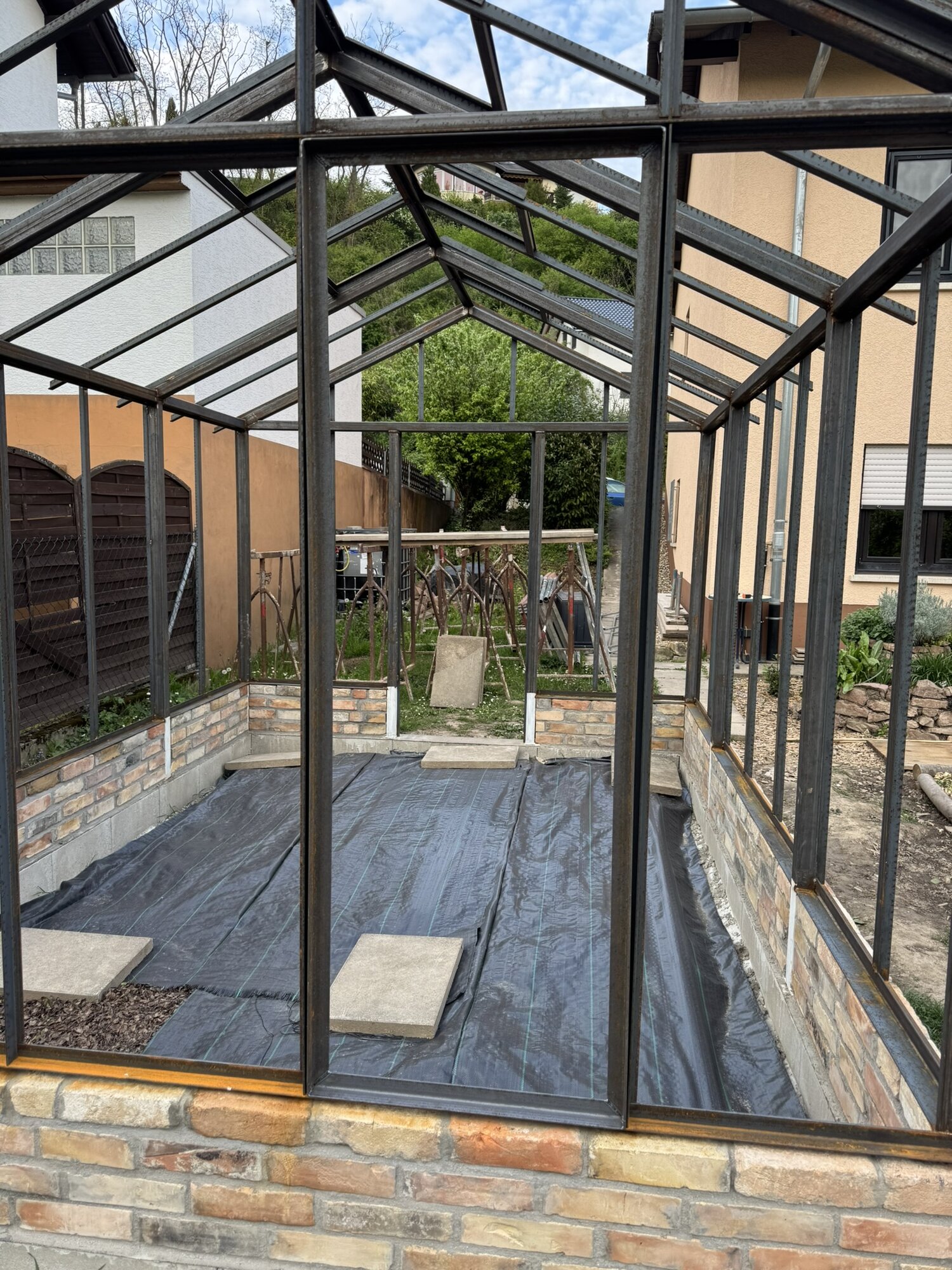

Als nächstes habe ich die L-Profile über den Backsteinen zugeschnitten und angeschweißt, genauso wie die 2 Vertikalen und die obere Horizontale:

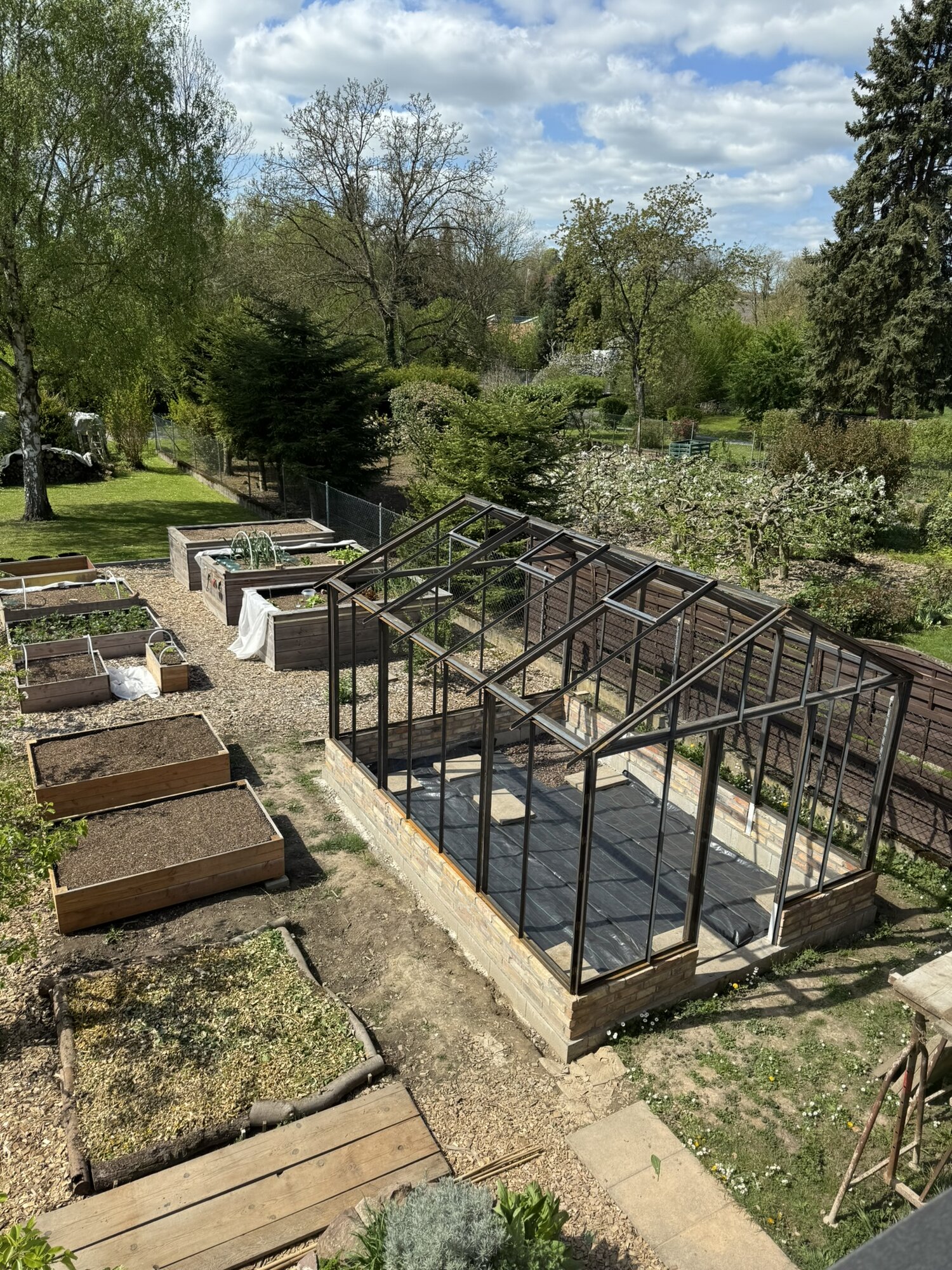

Ich denke so langsam kann man sich vorstellen wie das dann wird.

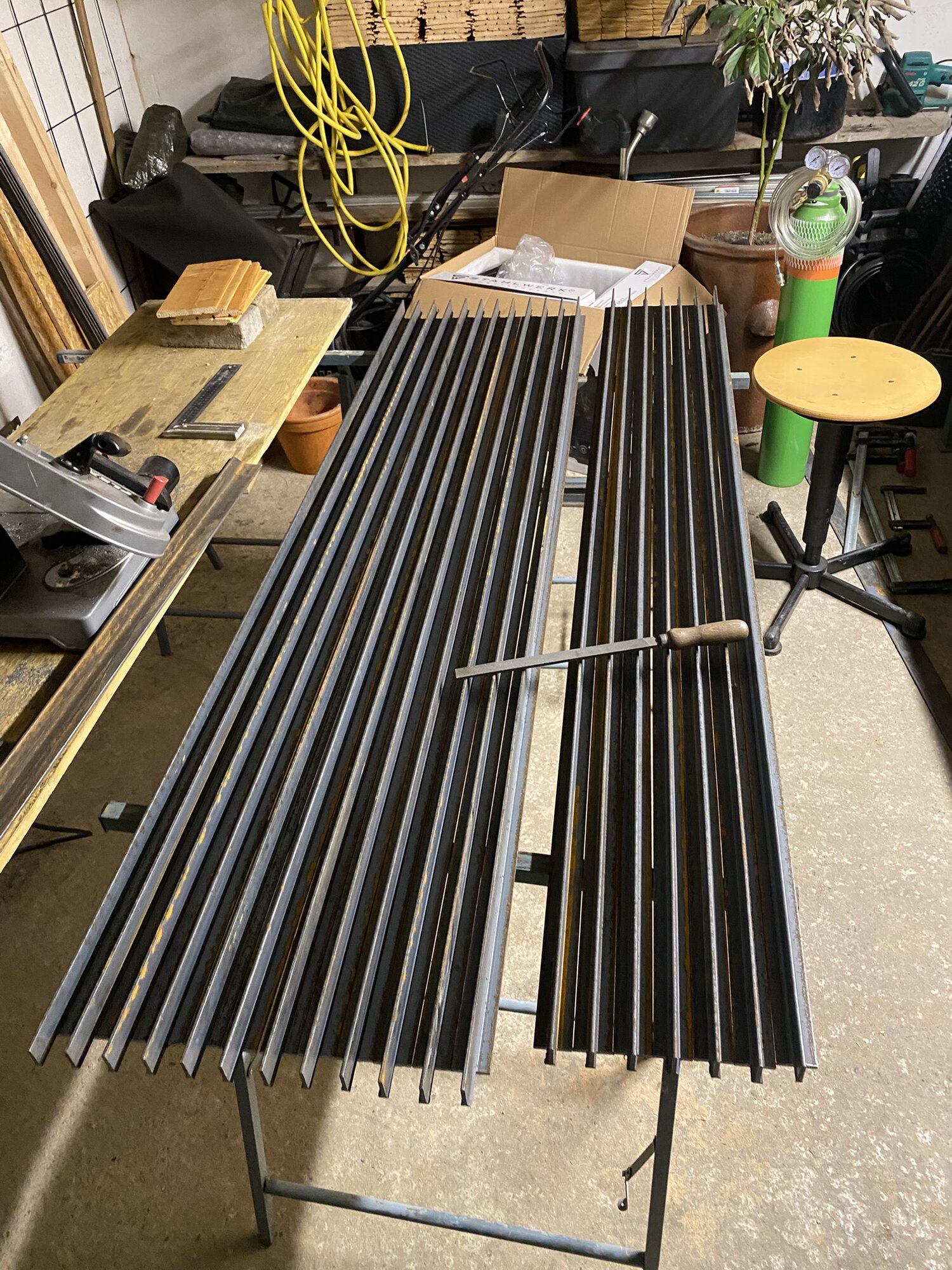

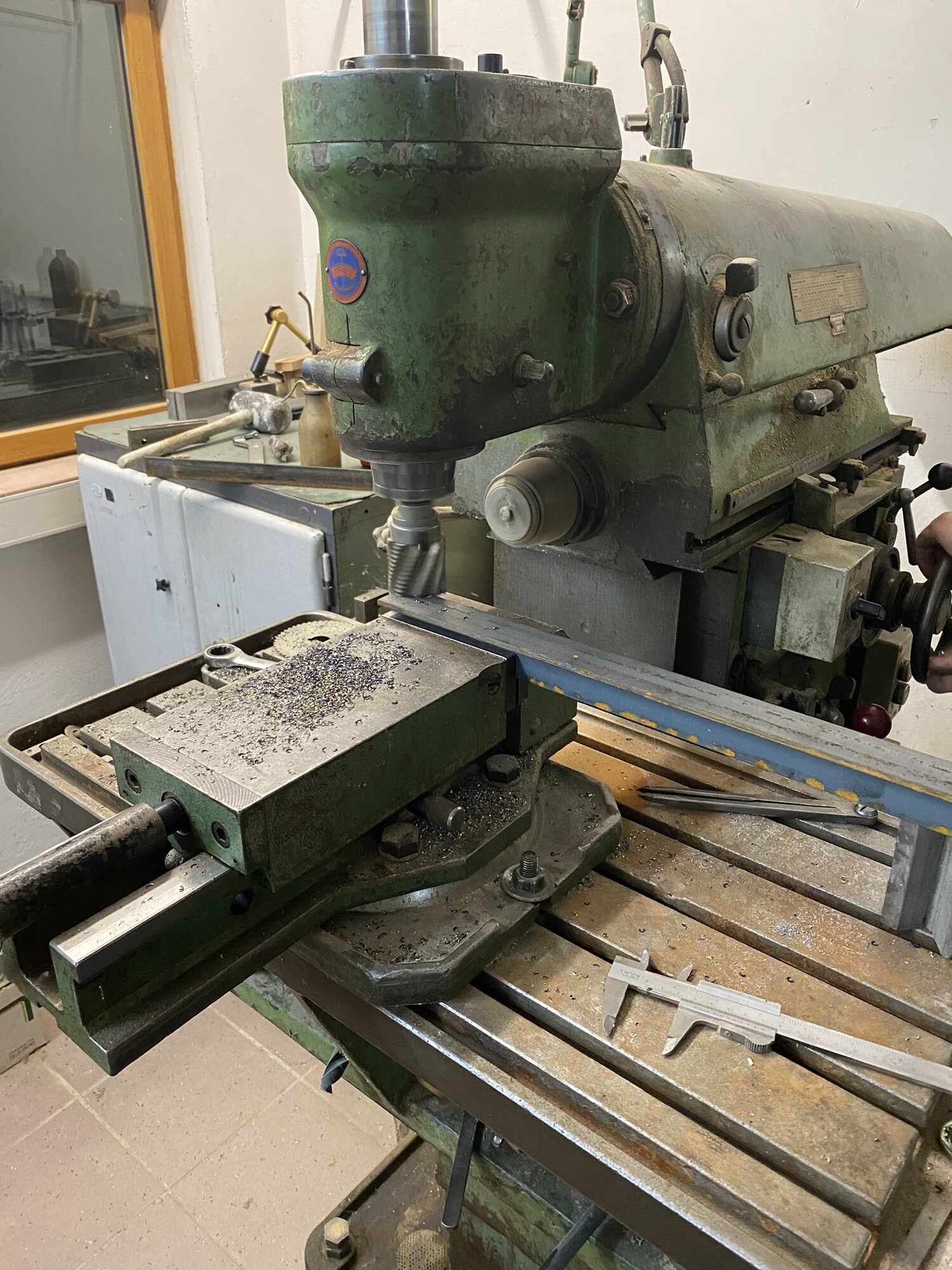

Als ich die ganzen L-Profile befestigt hatte ging es daran, die T-Profile zuzuschneiden und auszuklingen, dass sie genau zwischen die L-Profile passen.

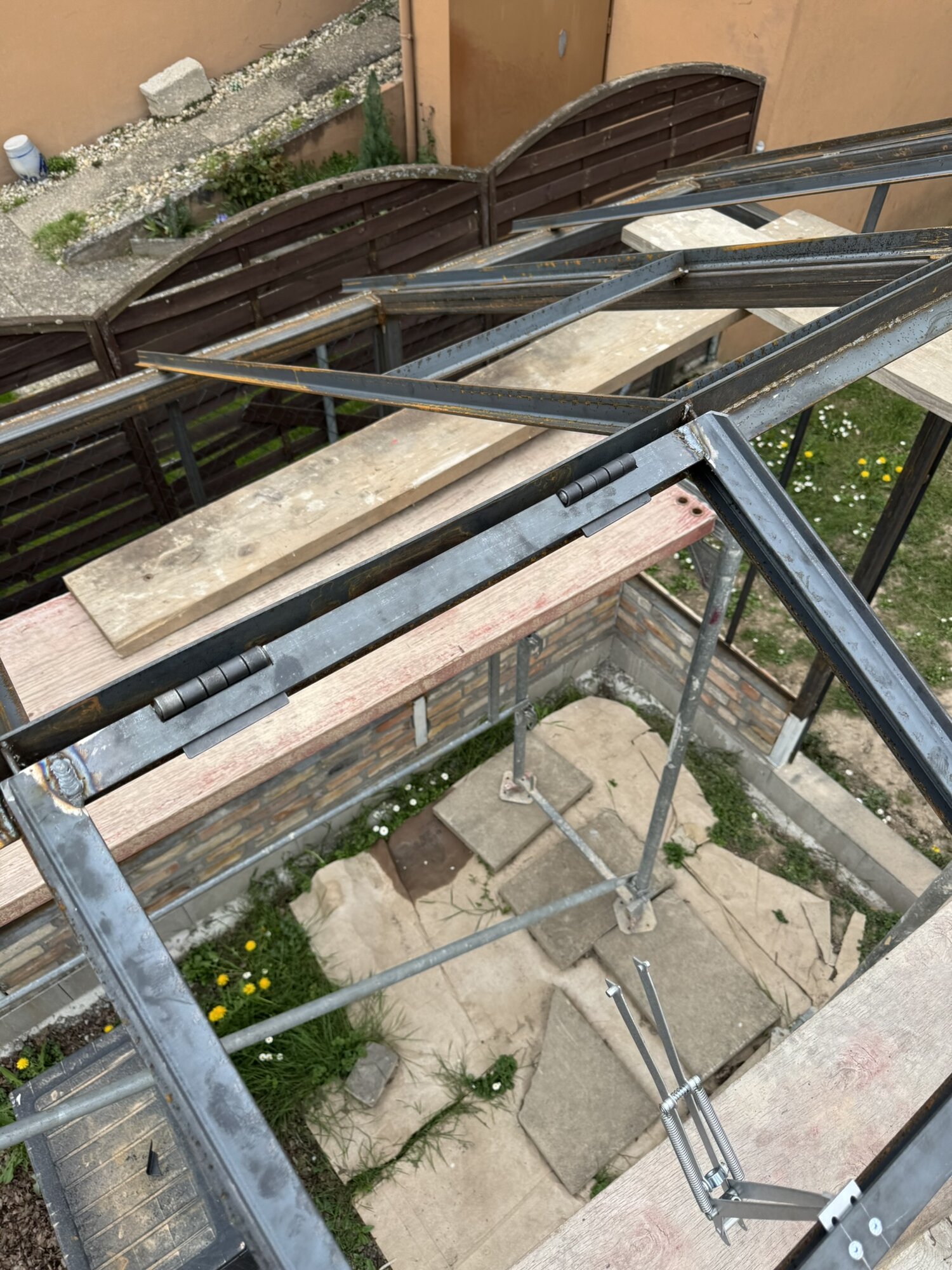

Fenster waren bissl tricky ... vor allem die am Dach aber hat letztlich ganz gut geklappt dann ...

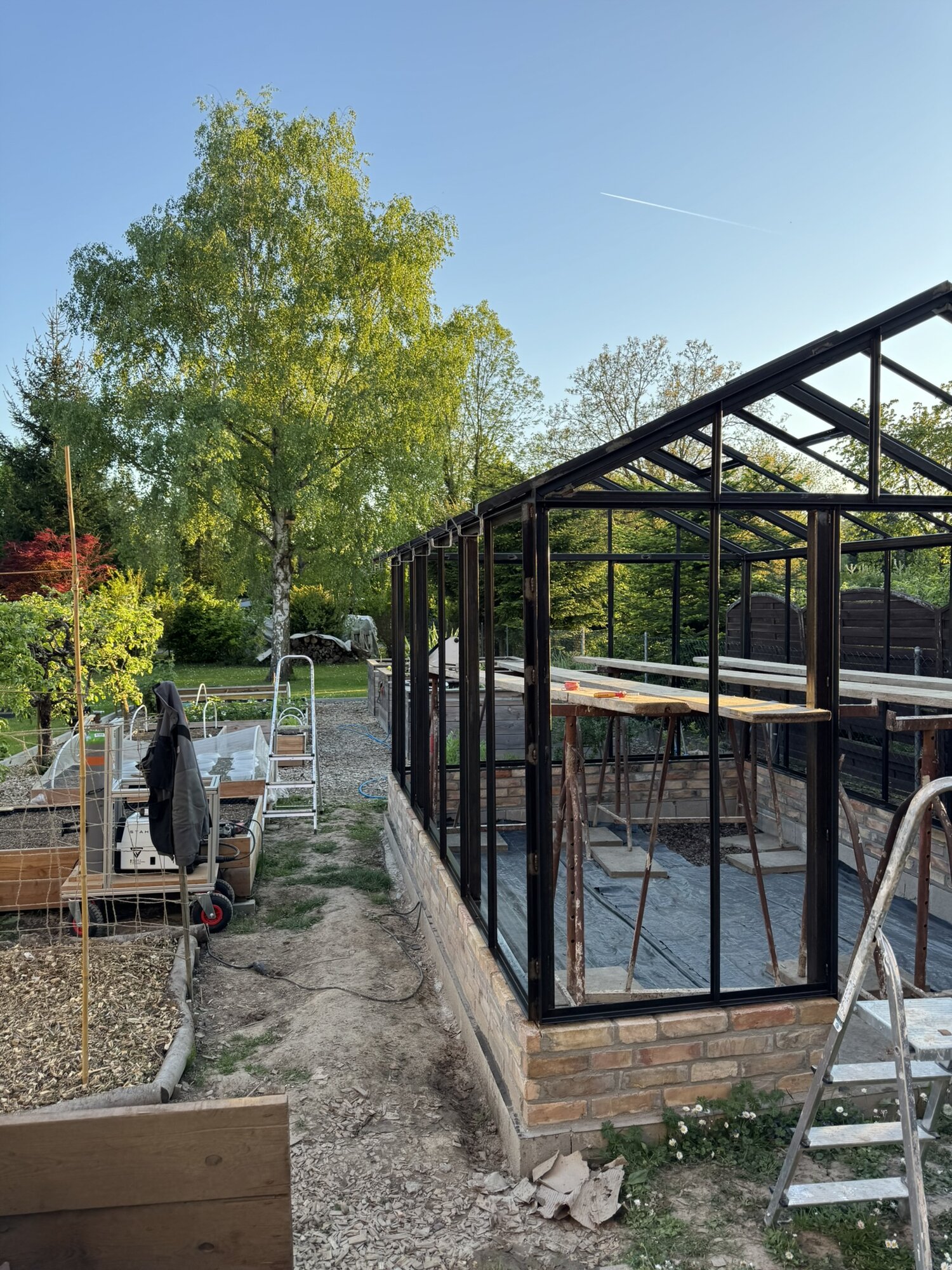

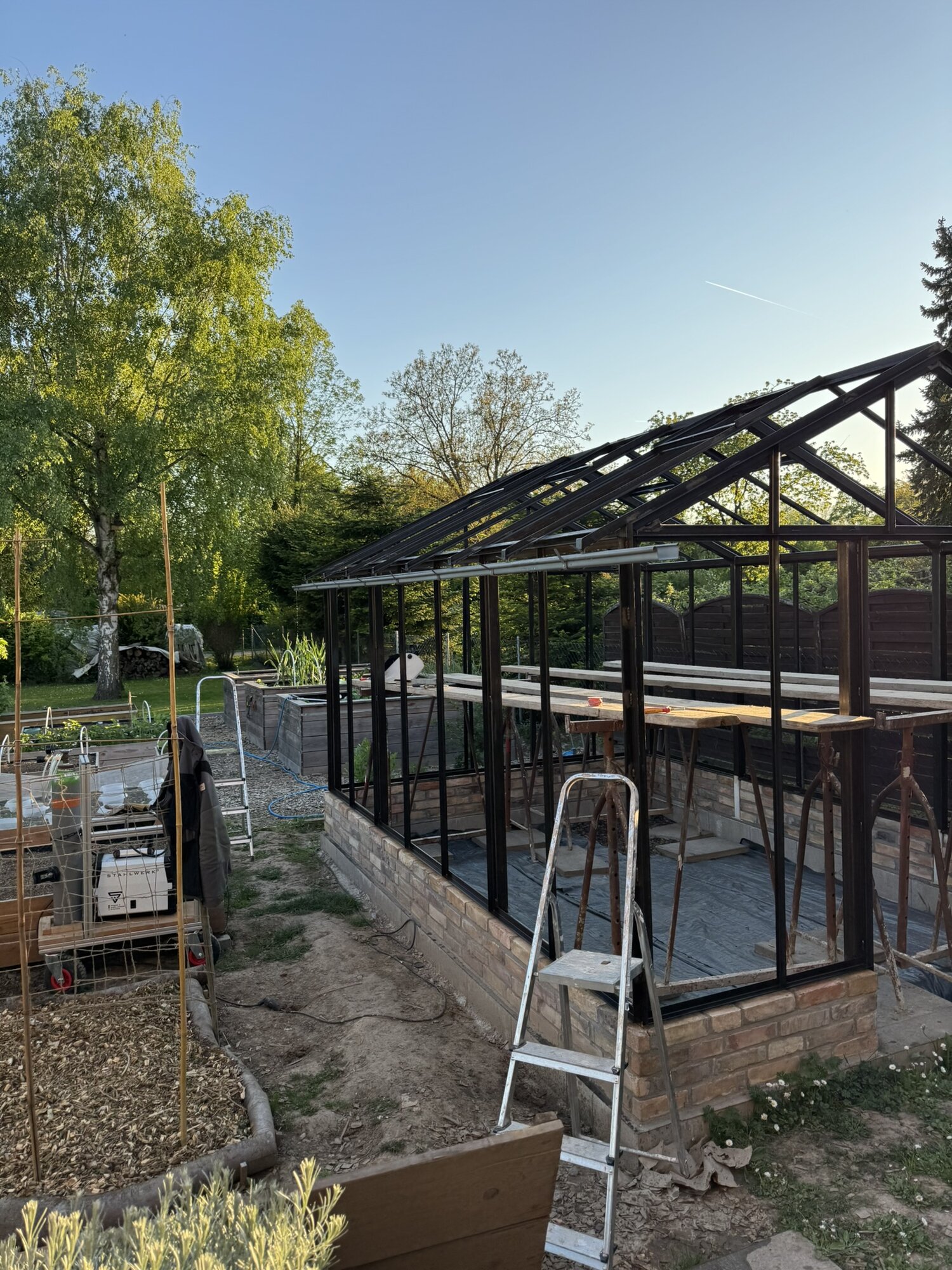

Zuletzt fehlt natürlich noch ne Regenrinne:

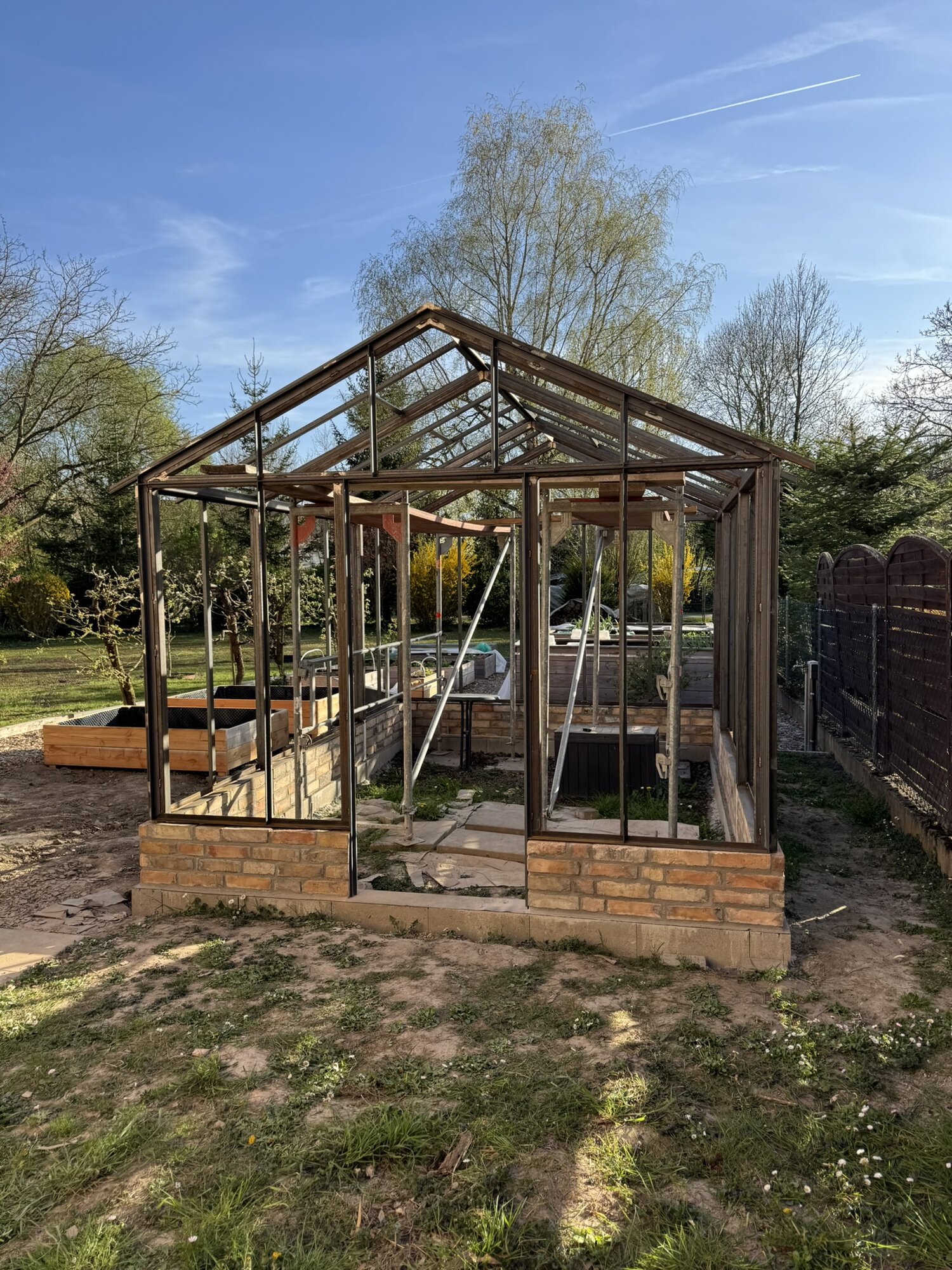

Bevor die Scheiben dann eingekittet werden können habe ich die ganze Konstruktion einmal mit Owatrol-Öl eingeschmiert und danach mit klarem Bootslack gestrichen.
Wollte nämlich diese Metalloptik erhalten und war auch super zu verarbeiten und macht einen super Eindruck bis jetzt.



[Krex]

Sehr geile Arbeit. Hier bleibe ich dran.



[Florian87]

Sehr sehr schön. Was isch letzte Preis ?



[GrillJonas]

Sehr sehr schön. Was isch letzte Preis ?

hmmm das wird teuer
Material Kosten hätte ich auf ca. 5000€ geschätzt (Glasscheiben sind nicht inkludiert, da ich die ja geschenkt bekommen hab, gibt es aber auch zu kaufen wären dann einfach verglaste wo 27 Stück ca 500€ kosten)
Arbeitszeit je nach Stundensatz nochmal 15000€ dazu



[GrillJonas]

So jetzt komme ich endlich mal dazu das "Ende" des Projektes zu dokumentieren.

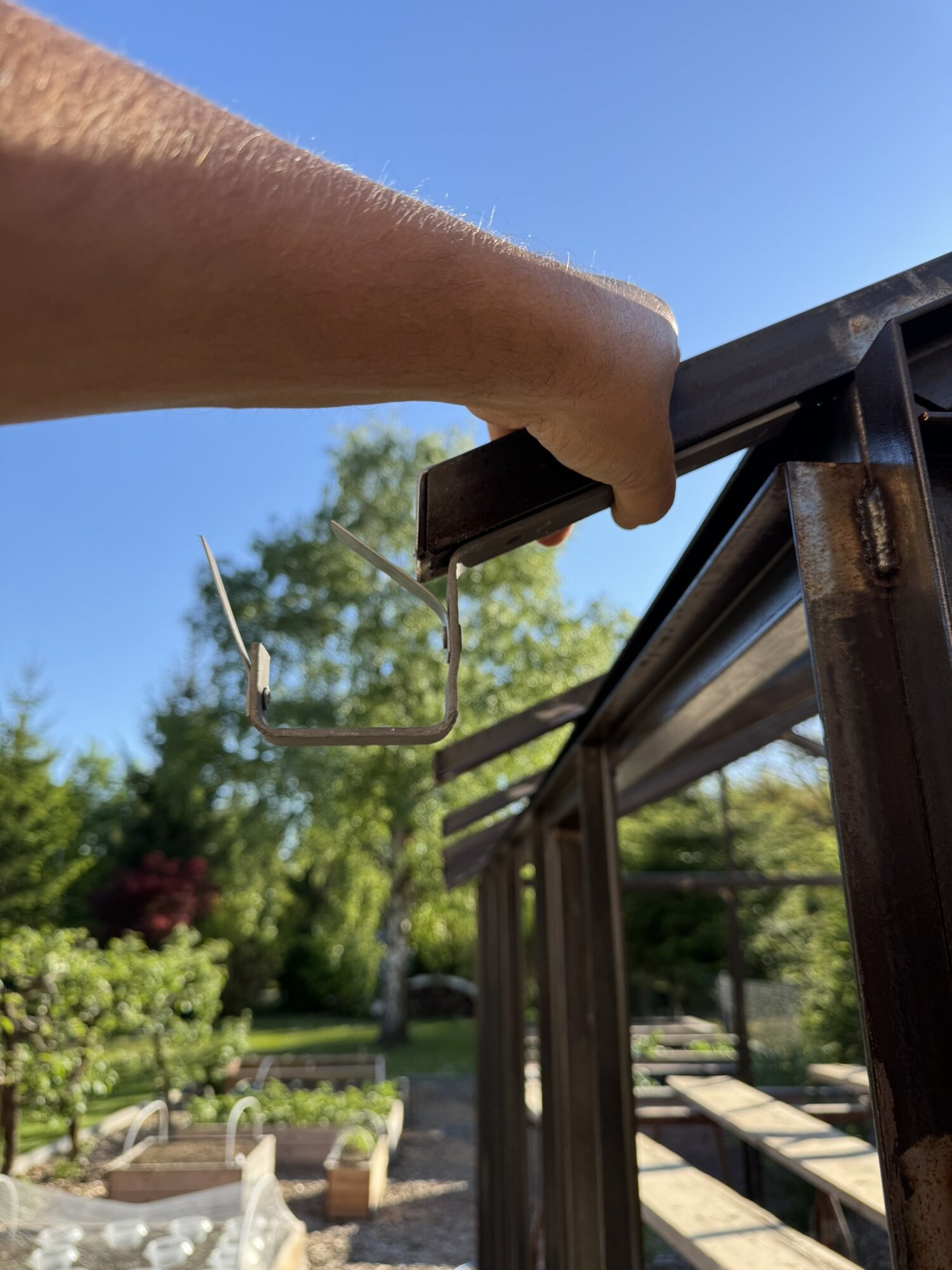

Ich habe ja zuletzt die gesamte Konstruktion fertiggestellt und die Rinnenhalter angeschweißt (wo sich im Nachgang noch ein großes Problem herausgestellt hat -> durch Dummheit ...)

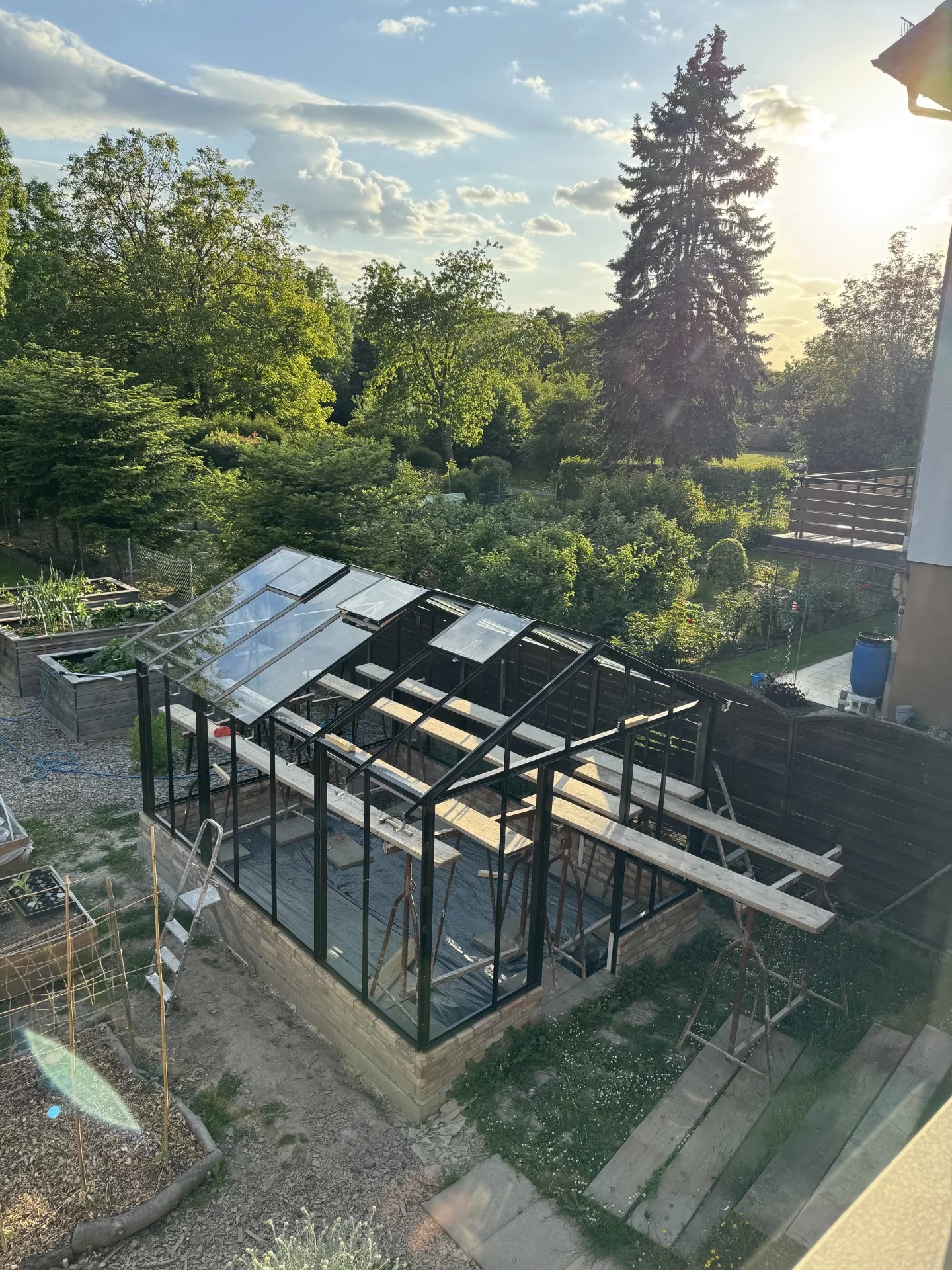

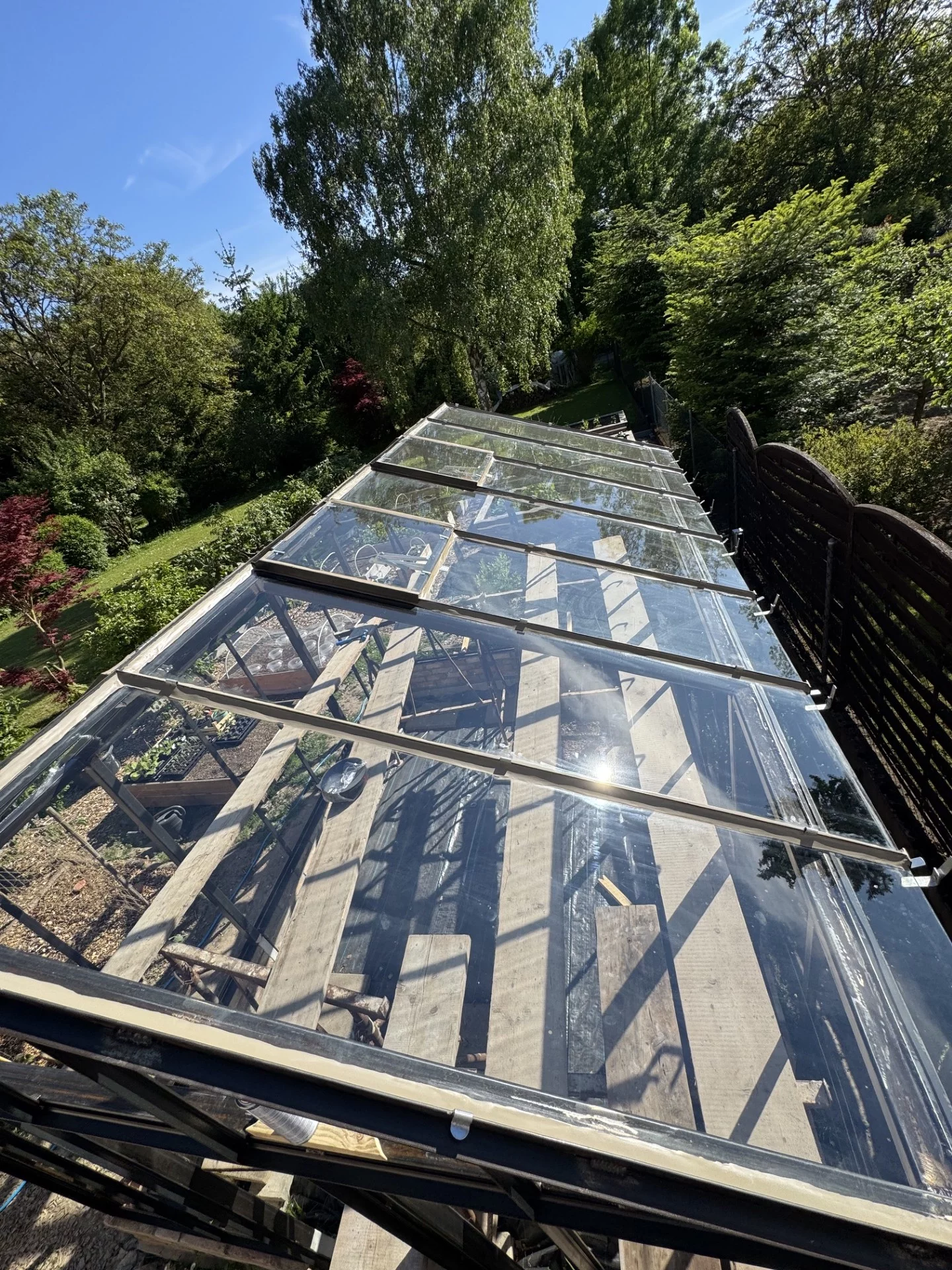

Aber aufjedenfall habe ich erstmal alle Dachfenster eingekittet mit normalem Leinölkitt von Ramsauer. Das kann ich auch echt empfehlen ist echt easy zu verarbeiten. Ich bin jetzt natürlich kein Profi und habe für das Gesamte Gewächshaus auch einige Tage gebraucht (Feierabendtätigkeit). Gefolgt von den restlichen Dachscheiben. Danach konnten dann, zur Freude meiner Frau, die Tomatenpflanzen einziehen.

Ich habe dann natürlich die seitlichen Fenster noch eingebaut. (Doppeltverglast)

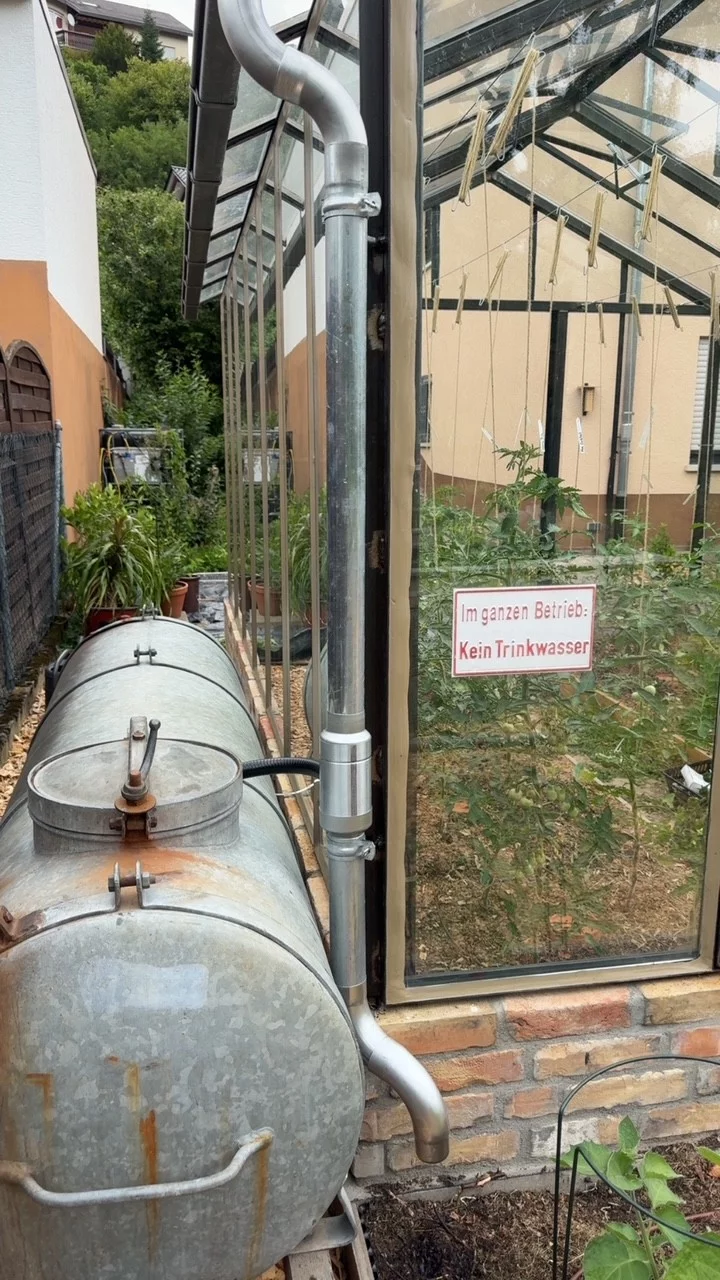

Die eine Seite des Daches wurde dann mit einem Regendieb an ein altes Güllefass was als Wasserspeicher dient angeschlossen. Die andere Seite fliest einfach ins hinter dem Gewächshaus liegenden Beet.
und Hier jetzt zum Fehler den ich begangen habe: Ich habe die Rinne zuweit nach außen geschweißt, sodass nicht das gesamte Dachwasser in die Rinne fließt sondern durch die Tropfkante der Scheibe hinter der Rinne runtertropft.
IIIIIIIIIrgendwann werde ich da eine Blech mit Tropfkante unter die Scheiben montieren, sodass mehr Wasser aufgesammelt wird.
Naja Andere machen garkeine RInne dementsprechend ist es kein Weltuntergang. Schön ist aber was anderes ...

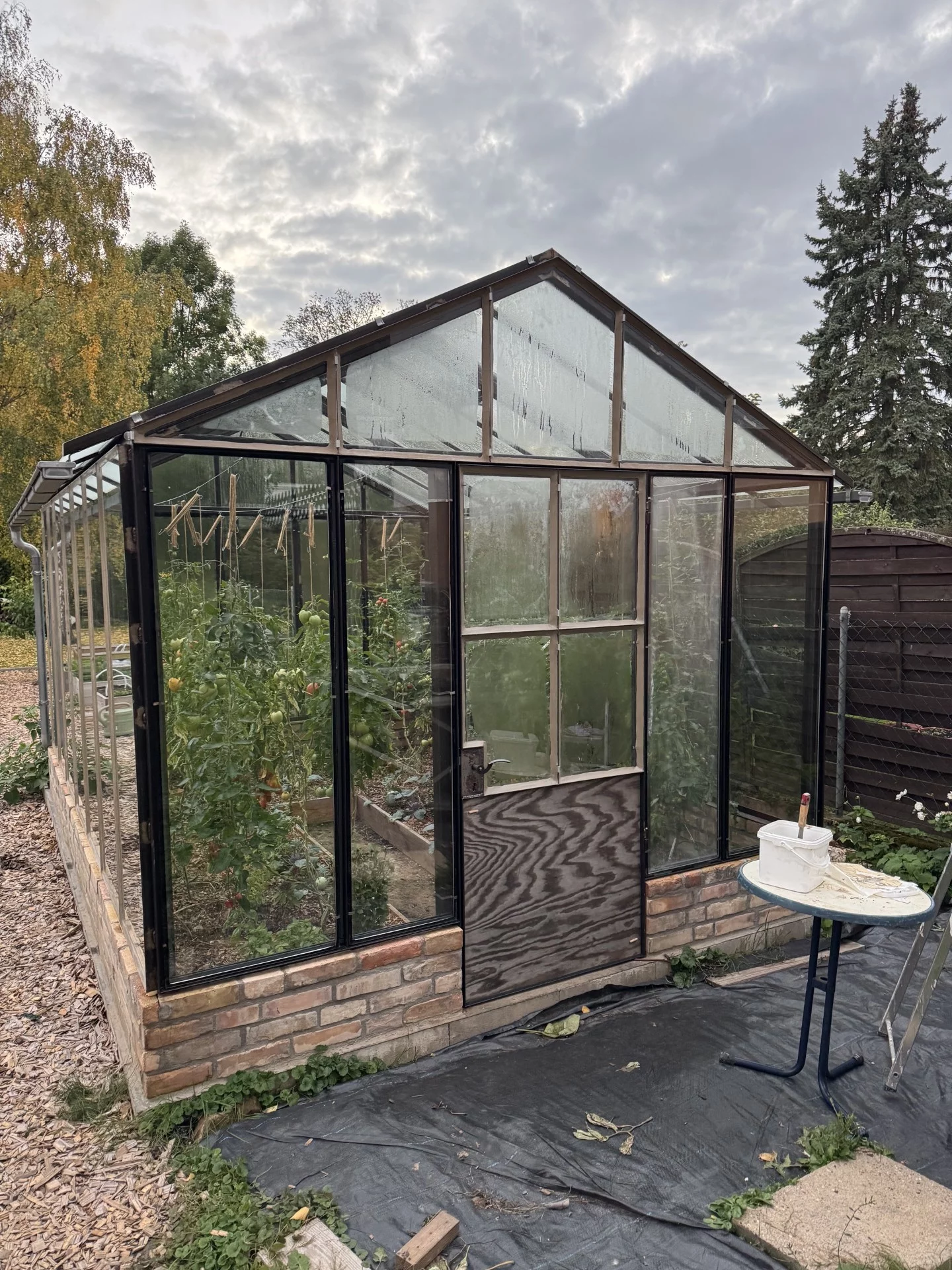

Joa und zum Schluss fehlte eig nurnoch die Tür:

Habe dazu 2 Schaniere angeschweißt und eine Verriegelung zum Anschweißen besorgt. Diese geht einfach in eines der T-Profile.
Hier der unter Teil der Tür ist noch ein Provisorium. Das werde ich irgendwann mal durch etwas ersetzte. Was? KEINE AHNUNG

So ich hoffe es gefällt euch. Die Tomaten sind Einfach super gewachsen. und dieses Jahr geht es genausoweiter. Also die Tomatenernte kann und konnte sich definitiv sehen lassen.

Ich habe während ich den Post schreibe schon an das nächste Projekt gemacht: Outdoorküche.

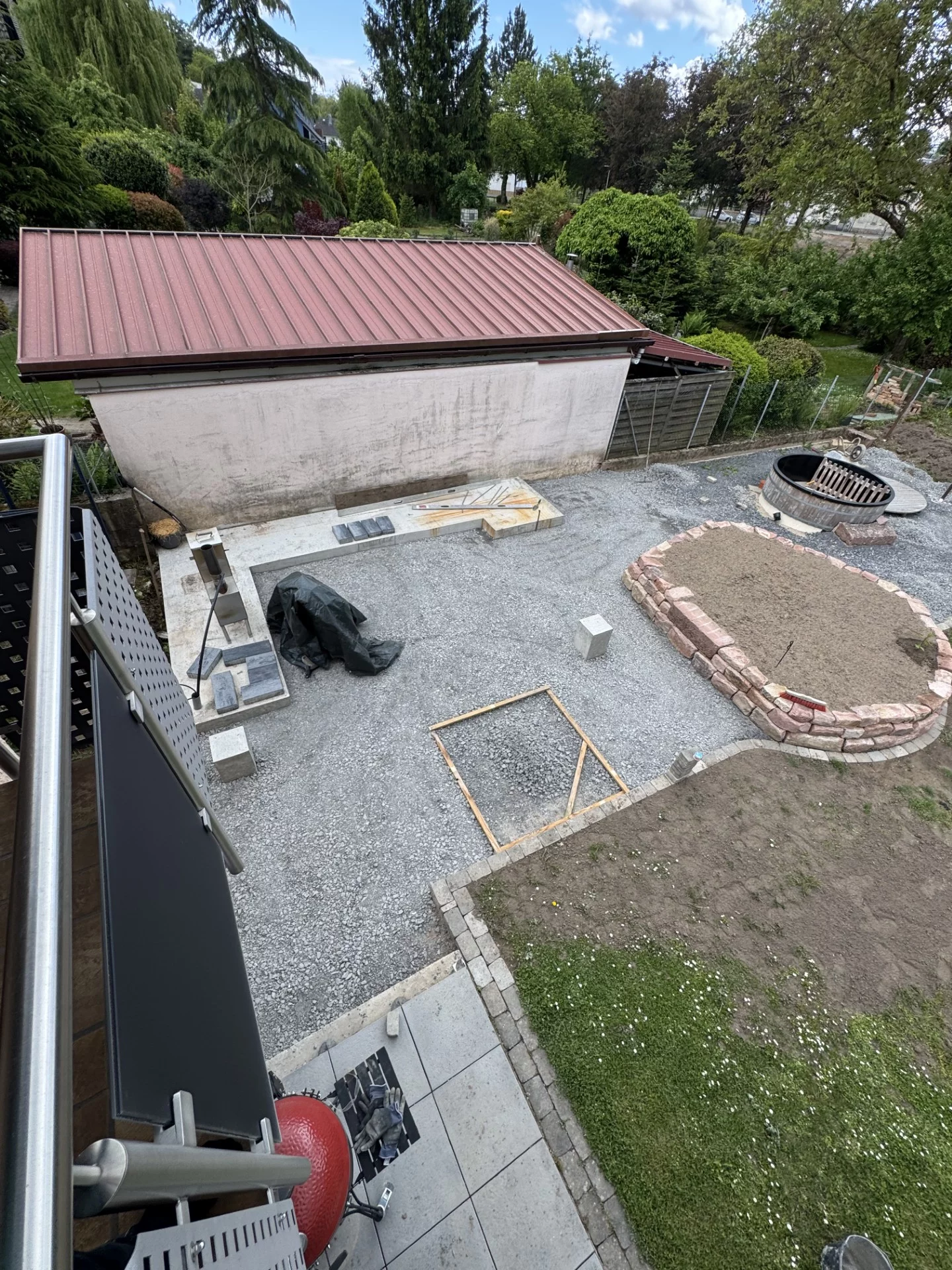

Dazu habe ich schon eine Sandsteintrockenmauer gemauert, Fundament betoniert, gepflastert und einen festen Platz für meine Feuerplatte geschaffen... Hier ein kleiner Vorgeschmack, Post folgt irgendwann:



[Mi-Pi]

Wow, Mega! Großer Respekt

Sehr schön geworden!



[Buntmetall]

Tolle Arbeit, sehr schön geworden.



[12gang]

Tolles 'Häuschen'. sieht Klasse aus ..

. kommt da noch eine Verschattung unter´s Dach oder reichen die Ausstellfester als Lüftung/Hitze-'Begrenzer'??



[GrillJonas]

Tolles 'Häuschen'. sieht Klasse aus ..

. kommt da noch eine Verschattung unter´s Dach oder reichen die Ausstellfester als Lüftung/Hitze-'Begrenzer'??

Also ich habe oben diese 5 Fenster mit der automatischen Öffnung und hinten 2 größere Fenster zum ausstellen und mit der Tür vorne ist es aktuell tatsächlich grenzwertig ... Aber es geht noch sehr gut (Höchsttemperatur 47 Grad - Aber an den Pflanzen KEINE Verbrennungen).
Für nächstes Jahr plane ich ein Sonnensegel rein zu spannen.
Ein Kumpel von mir hat parallel auch eins gebaut und der hat es jetzt die Tage mit Kalkfarbe angestrichen.



[Köpi Freund]

Knallfarbe auf Metall funktioniert? Edit Kalk!
Schönes Gewächshaus!!!



[GrillJonas]

Natürlich nicht aufs Metall sondern auf die Scheiben das wäschst sich dann mit der Zeit wieder selbstständig ab.



[grillper]

Ja, in einem Gewächshaus sollte man eine anständige Beschattung haben. Ich bastel da auch noch dran rum ... oder warte, bis der Apfelbaum drübergewachsen ist.
