OHG Bausatz einmal anders

Sandi1965

Sandi1965

Militanter Veganer
Hallo an alle die sich nicht sicher sind mit Oberhitzegrill.
Ich stelle hier mein Werk vor nach stundenlangen lesen der Beiträge. Alle sind eingeladen den Senf dazu zu geben..

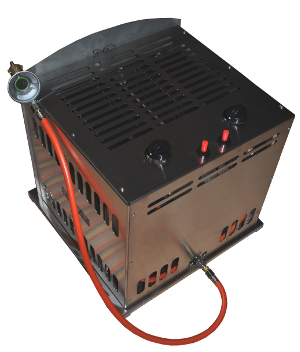

Vorgestellt wird Doppel OHG mit 2 Rothenberger Brennern in fest verschraubten Gehäuse.
Grillrost 35 x 26 cm müssste auch für was größeres langen.









Anhänge

  • 1-2-1.jpg
    577,7 KB · Aufrufe: 2.682
  • 1-2-2.jpg
    443,9 KB · Aufrufe: 2.533
  • 1-2-3.jpg
    351,1 KB · Aufrufe: 2.531
  • 20171027_103725.jpg
    475,8 KB · Aufrufe: 2.507
Werden die Piezos nicht heiß?

:prost:

An El Toro - so lange Vorrat - bei mir ;-)

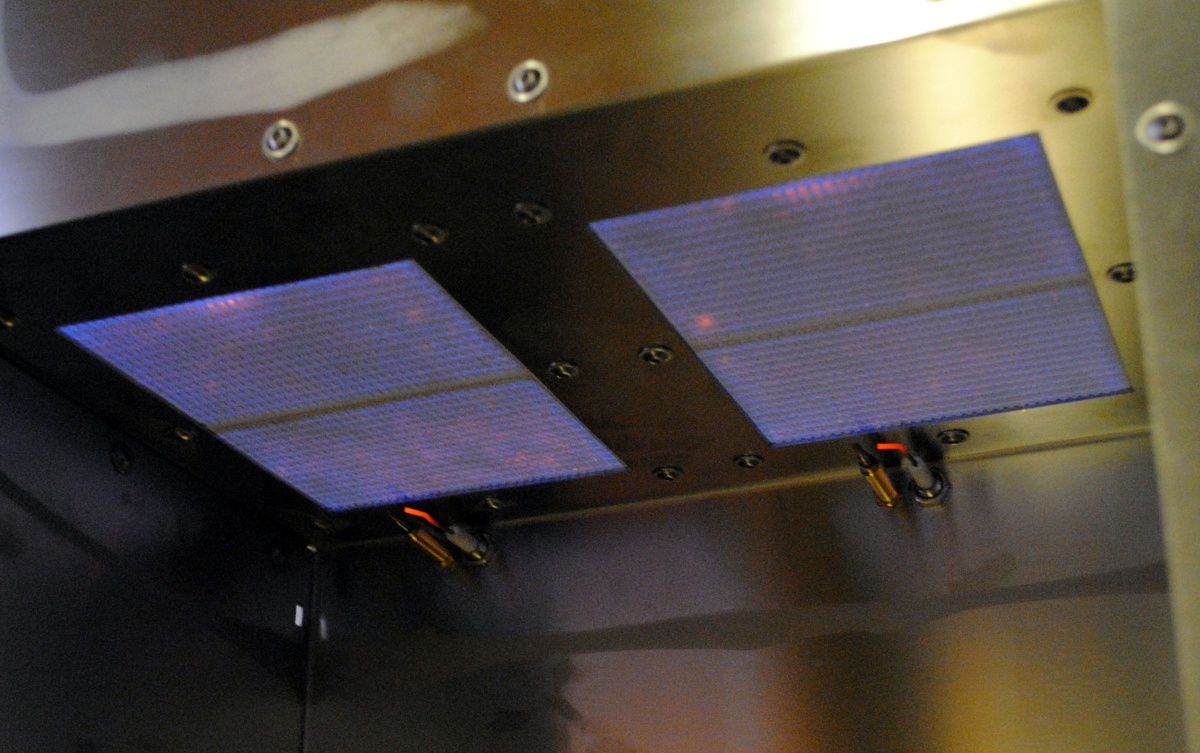

und die Piezos werden nicht heiß, bis auf die Blende und die Abdeckung besteht keine Verbrennungsgefahr. Die Metallteile vom Gashahn werden vieleicht bis 80° heiß ist aber schon Ausnahme.

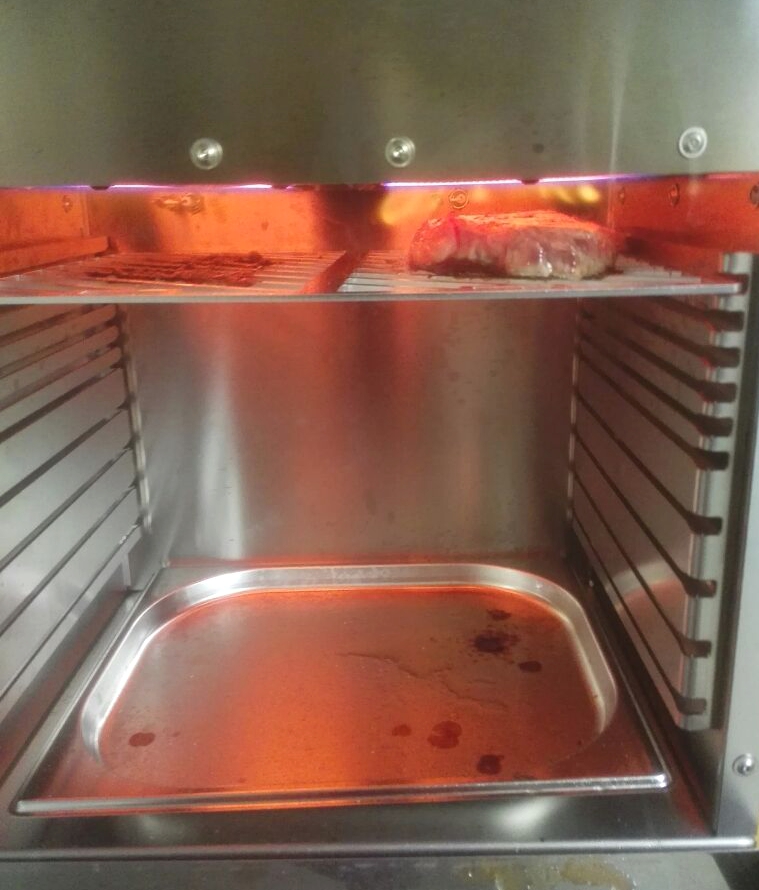

Und das Ergebniss ist auch schön - oder.






grill_kpl 08-2.JPG




Anhänge

  • IMG-20180222-WA0006.jpg
    233,9 KB · Aufrufe: 2.578
  • Brenner_09.jpg
    308,5 KB · Aufrufe: 2.529
  • grill_kpl 08-2.JPG
    grill_kpl 08-2.JPG
    82 KB · Aufrufe: 2.527
  • Grill_2-25.jpg
    318,2 KB · Aufrufe: 2.526
Sandi1965 schrieb:
An El Toro - so lange Vorrat - bei mir ;-)
und die Piezos werden nicht heiß, bis auf die Blende und die Abdeckung besteht keine Verbrennungsgefahr. Die Metallteile vom Gashahn werden vieleicht bis 80° heiß ist aber schon Ausnahme.
Und das Ergebniss ist auch schön - oder.


Anhang anzeigen 1690306

Anhang anzeigen 1690308

Anhang anzeigen 1690313

Anhang anzeigen 1690314
Zum Vergrößern anklicken....

Ich hätte gerne auch mehr Info, E-Mail bitte an nemak24@web.de
Besten Dank schon mal!

Hi Sandi1965,
ein sehr schöner Twin OHG ist das geworden.
Ich weis ja nicht, wie groß deine Bestände sind, oder ob du jemanden für die Laserarbeiten hast, aber ich hätte auch großes Interesse an einem "Bausatz"!

VG

An alle Jungs die hier dran hängen die Beschreibung:
Der Grill besteht aus Edelstahl Blech 4301 gebürstet, Stärke 1,5mm und Verkleidung 1 mm.
Alle Teile sind gelasert und entgratet. Grill besteht (Lieferumfang) aus: Boden, Gehäuse, Front, Seitenwand L + R, Abdeckung, 2 Stück Roste, Einhängeführung,
Details:
- der Grill ist komplett mit Edelstahlschrauben und Sicherheitsmuttern verschraubt
- die Höhenverstellung ( 10-fach) der Roste über Einschub/Seitenführung-wird eingehängt
- Sicheres tragen dank Griffmulden
- 2 Grillroste 3mm; 35 x 26 cm ( Fleisch + Burger)
- 2 Rostheber
- Masse ca. 40 x 38 x 45 cm (B x T x H)
- Gewicht Bausatz ca. 18kg.
Preis: ab 300€ (Bild)

Alle sind eingeladen auf meine Seite tem-tec.de

.. und alle können Wünsche äußern was ein OHG haben soll. Dann wird der nächste vielleicht noch besser ;-)

Grüße
Andreas



Anhänge

  • Grill_2-2.jpg
    387,7 KB · Aufrufe: 2.207
Gasschläuche in der Doppelwand hinten? Und wenn der an der inneren Wand anliegt schmilzt der durch?
Sieht für mich brandgefährlich aus auf den 1. Blick...

Hi ,

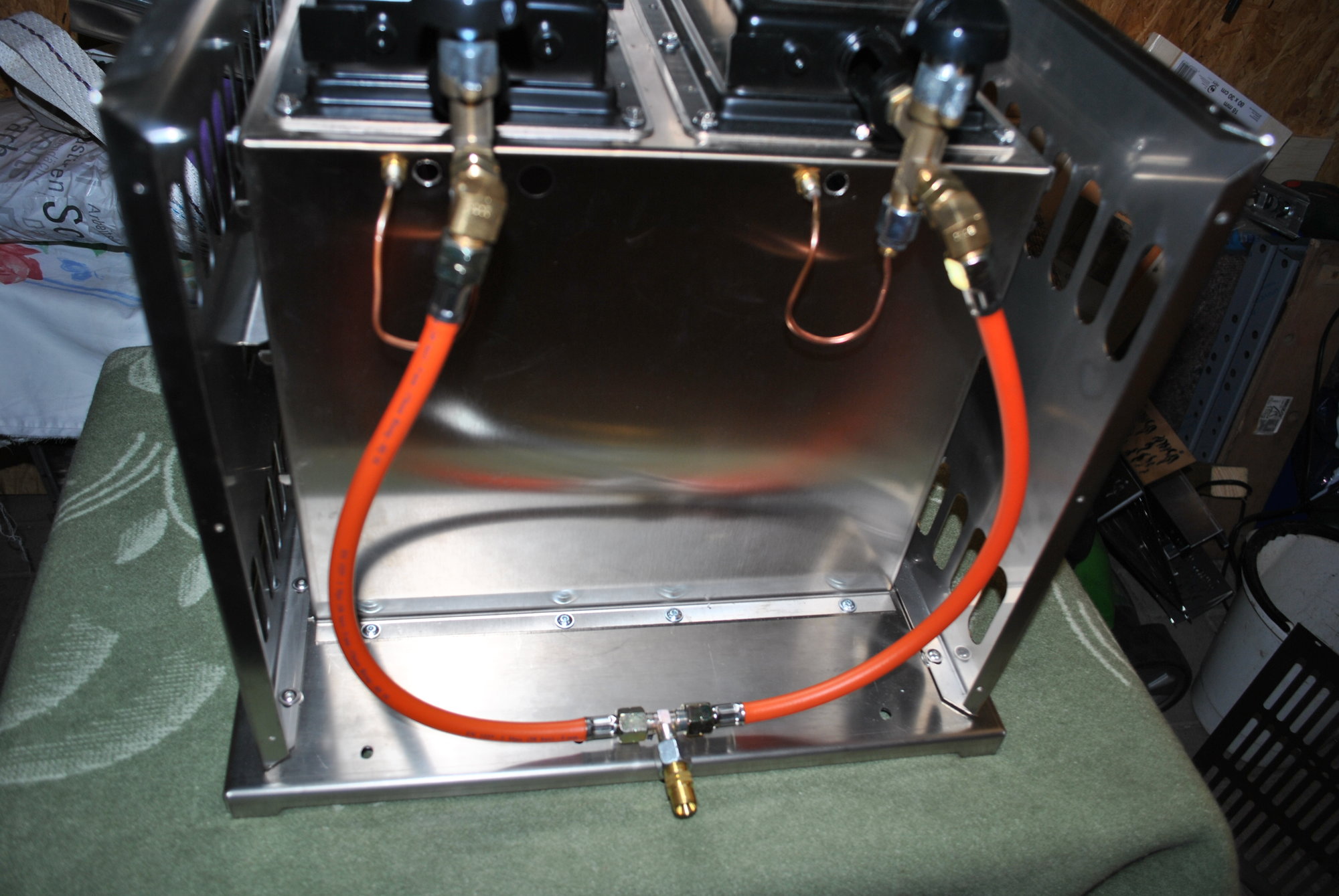

auf den zweiten Blick schaut das ganze besser aus. Die Schläuche sind an der Außenwand. Die ganze Sache ist erprobt mit Dauertest und Temp. Messungen.
Mir war wichtig das keiner an die Brenner und Schläuche ran kann. Es gibt nur zwei gefahren Stellen: Front und Abdeckung. Alles andere ist Sicher.
Und jetzt hoffen wir alle das es schön bleibt und die Grills heiß werden.
Grüß Andreas



Anhänge

  • 007.JPG
    332,8 KB · Aufrufe: 2.232
Sandi1965 schrieb:
Mir war wichtig das keiner an die Brenner und Schläuche ran kann. Es gibt nur zwei gefahren Stellen: Front und Abdeckung. Alles andere ist Sicher.
Anhang anzeigen 1695331
Zum Vergrößern anklicken....
Oh, du verkaufst einen fertigen Eigenbau ohne Zulassung, das ist mutig!
Wie soll den die Dichtigkeit geprüft werden, wenn man an die Verbindungen in der Gaszuführung nicht dran kommt?
Ich empfehle dir das nochmal zu messen (Temperatur), Bodenplatte und innere Rückwand werden sicher richtig böse heiß.
Ich halte das für eine gefährliche Fehlkostruktion! Ih betreibe selber einen Twin, ich weiß also, was so ein Teil für Temperaturen entwickelt...


Hier sieht man im übrigen, dass die Schläuche bei dir auf der durch gehenden Bodenplatte aufliegen, und die wird sicher heiß!


Anhänge

  • A20F9B01-74A5-4C59-BE6D-A2AFC87140DF.jpeg
    86,2 KB · Aufrufe: 1.950
Hallo Leute,
sehr schön und danke das Ihr euch Gedanken um die Sicherheit aller deren die meinen Bausatz - mich incl. besitzen Gedanken macht.
Ich weiß nicht was Ihr zusammen gebaut habt, ich habe meinen OHG lange genug getestet bevor ich den "meinen" Freunden angboten habe.
Alle Interessenten können bei mir Bausätze erwerben. OHG Bausatz und Brenner Bausatz, der zum Grill passt. Was in dem OHG verbaut wird, muss jeder selber entscheiden. Es besteht auch die Möglichkeit einer festen Verrohrung (Gruß an Fischgriller). Erfordert bisschen mehr Handwerk und kosten. Alle drei Jahre 10 € für neue Schlauche geht auch.
Um die Frage "Wie heiß kann - soll - darf - wird ein OHG" zu definieren wäre schön wenn Ihr mir Infos gibt wie lange Ihr den OHG am Stück im Betrieb habt.
Beispiel: 1 Steak 3 min, 20 Steaks 60 min und das mal x 2, hab ja einen double ;-)
Also, beim nächsten Grillen auf die Uhr schauen. Ich freue mich schon auf die Infos.
Gruß Andi







Anhänge

  • Gehäuse_01.jpg
    271,3 KB · Aufrufe: 1.872
  • Gehäuse_02.jpg
    339,7 KB · Aufrufe: 1.873
  • Gehäuse_03.jpg
    346 KB · Aufrufe: 1.872
Mir gefällt dein Eigenbau grundsätzlich und habe auch Interesse. Aber mutig das du ihn so offen hier anbietest.
Hast du selbst von 0 angefangen oder eine Basis hier aus dem Forum verwendet?
Und was für ein finanzieller Mehraufwand wäre eine Verrohrung statt Schläuche?

Hallo Max
Sorry das ich erst jetzt reagiere, hab viel um die Ohren :cool:
Angefangen hat alles mit einem Bild was ein Freund in die Runde gezeigt hat. Erst als mehrere interesse gedeutet haben hab ich mich mit dem Thema ausernander gesetzt.
Ergebnis sieht man. Nachfolger kommt auch wenn die alten weg sind.
Hier der Vergleich zu der Verrohrung:
Rothenberger Baustrahler EK 35-40 € kpl.+ Schlauch = 55€
Feste Verrohrung: Brenner Potis EK 40€ + Gashahn 40€ + Thermoelement 16€ + Zündung 30 -40 € + Rohre und Verbindungen + Schlauch = 150€
Vorteile? In meinem Gehäuse keine. Wenn man ein offenes Gehäuse hat vielleicht.
Interessant nur für Profi Geräte.
Ich hoffe das war hilfreich :hmmmm:

Danke für die ausführliche Antwort. Klar Kosten Nutzen sind da in keinem Verhältnis.
Aber wäre schon nett einfach auch fürs Auge :)
Und Poti statt Rothenberger find ich auch interessant da ja oft Verwendung in der Gastro (Döner, Gyros, usw.)
