Selfmade-Beefer
- Ersteller Was für Beilagen?
- Erstellt am
Bitte, was hast du für einen verbaut
Ich habe einen Schwank Infraboy Baustrahler umgebaut.
Da ich aber gerade für den zweiten Beefer einen Brenner suche überlege ich den Potis zu nehmen.
Könntest du mal ein Detailbild von dem Anschluss des Gassicherheitsventil an den Brenner machen?
Da ich aber gerade für den zweiten Beefer einen Brenner suche überlege ich den Potis zu nehmen.
Könntest du mal ein Detailbild von dem Anschluss des Gassicherheitsventil an den Brenner machen?
Den Regler habe ich schon , eigentlich interessiert mich nur die Verbindung zwischen Regler und Brenner.
Würde es auch gehen den Regler direkt einzuschrauben ?
Würde es auch gehen den Regler direkt einzuschrauben ?
Glaube ich nicht denn der Potis hat ja nur nen Anschluß für ein 8mm Rohr !
Was hast du für nen Regler
danke für das Bild. Mal sehen wie ich das löse
Hat mich auch ganz schön geärgert aber fand keine bessere Lösung wenn dir was anderes einfällt musst du es mir melden
...für den zweiten

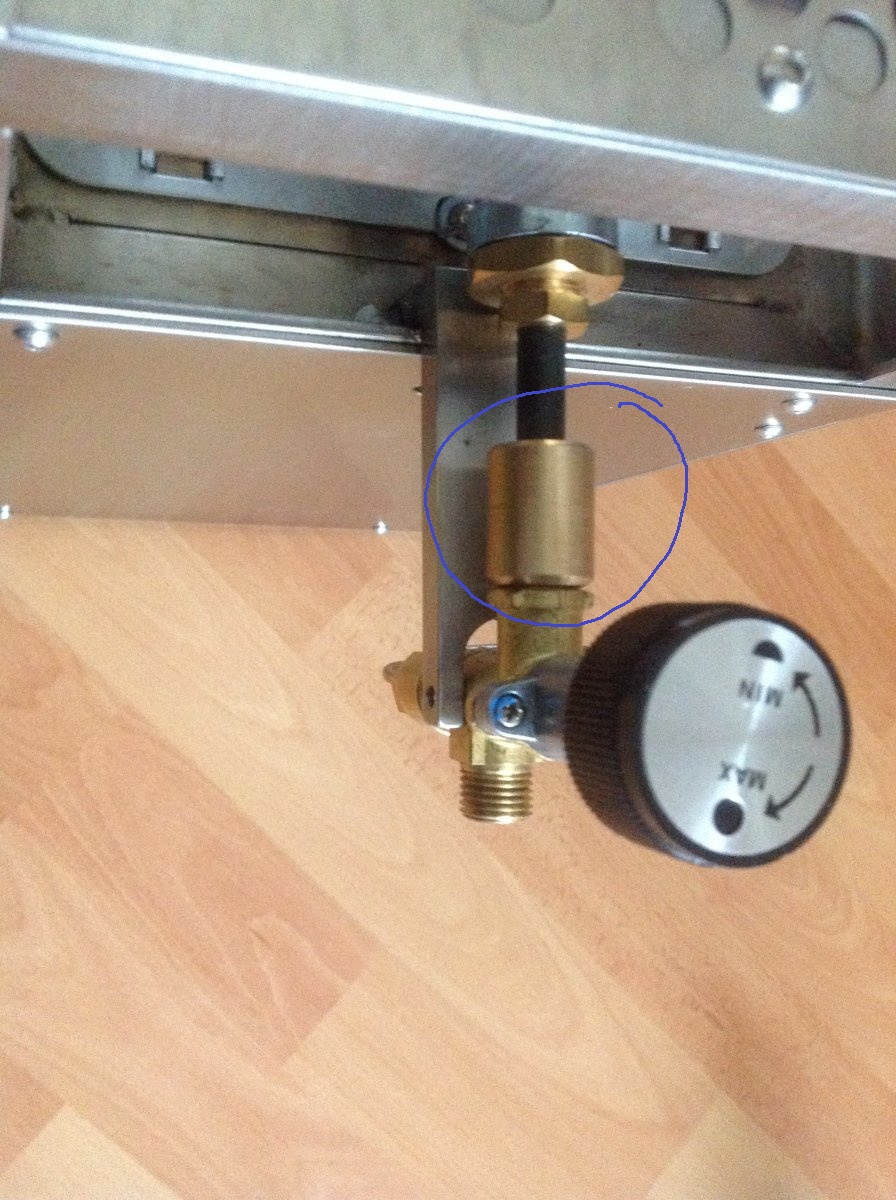

Muß ich zerlegen und nachmessen ...mache dir dann ne Skizze und stell sie reinHast du dir das Markierte Teil gedreht?
Weist du noch die groben Maße? Gewinde?
Wenn ich den Bau beginne müsste ich mir auch so ein Teil drehen...
Und wenn ich das Rad nicht neu erfinden müsste wäre ich dankbarAnhang anzeigen 997222
Das funktioniert quasi ohne Venturikanal? Ist das beim Schwank auch so?
Der Venturikanal ist auf dem Bild verdeckt.
Ist baugleich zu Schwank.
Ist baugleich zu Schwank.
Wenn ich es richtig verstanden habe, wird die Düse im Brennerrohr durch diese art Schraube mit 8mm Innendurchmesser im Brenner gehalten.
Wenn vom Regler das Gewinde die gleichen Maße wie diese "fixierungsschraube " im Brenner hat, könnte ich doch anstatt der "Fixierungsschraube" den Regler einschrauben.
Wenn vom Regler das Gewinde die gleichen Maße wie diese "fixierungsschraube " im Brenner hat, könnte ich doch anstatt der "Fixierungsschraube" den Regler einschrauben.
ahh also ist das eine Klemmschraube. Durch das einschrauben klemmt sich das Rohr fest ?
Genau, es klemmt das Rohr und gleichzeitig die Düse!
Hatte auch erst den selben Plan, hat aber nicht funktioniert.
Das mit dem Adapter war dann die einfachere Lösung. Auf einer Seite ein M8x1,5 und auf der anderen Seite das Gewinde deines Brenners ...beides Sacklöcher etwa 10mm tief und eine kleinere Durchgangsbohrung.
Und auf das Rohr auch auf einer Seite ein M8x1,5 schneiden
Hatte auch erst den selben Plan, hat aber nicht funktioniert.
Das mit dem Adapter war dann die einfachere Lösung. Auf einer Seite ein M8x1,5 und auf der anderen Seite das Gewinde deines Brenners ...beides Sacklöcher etwa 10mm tief und eine kleinere Durchgangsbohrung.
Und auf das Rohr auch auf einer Seite ein M8x1,5 schneiden
oder so:
Dieses Ventil mit dem 8mm Rohr in den Potisbrenner einsetzen.
Das Rohr müsste lang genug sein um im Brenner halt zu finden.
Anhang anzeigen 997309
Dieses Ventil mit dem 8mm Rohr in den Potisbrenner einsetzen.
Das Rohr müsste lang genug sein um im Brenner halt zu finden.
Anhang anzeigen 997309
