Spiritusbrenner

L

Labbe

Militanter Veganer
Einen wunderschönen Samstag wünsche ich.

Ich stand heute Mittag in der Garage und habe mir überlegt einen weiteren Spiritusbrenner zu bauen. Diese Brenner benutze ich unterm AZK um die Kohlen durchzuglühen, da ich kein Freund von fertigen Anzündern bin. Falls also Interesse besteht kann ich den "Bau" mit Fotos dokumentieren und hier reinstellen.

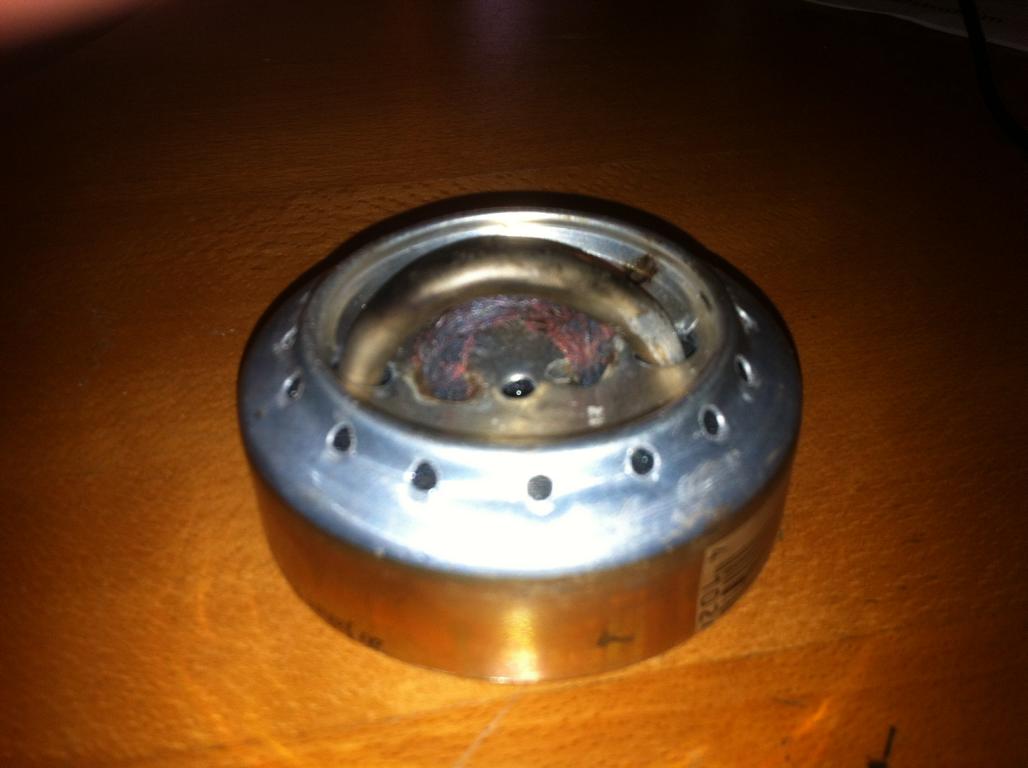

Hier noch ein bild vom ersten Eigenbau, den ich die gesamte letzte Saison benutzt habe.



Grüße und ein schönes Wochenende,
Labbbe


Anhänge

doedi

doedi

Grillkönig
Labbe schrieb:
Einen wunderschönen Samstag wünsche ich.

Ich stand heute Mittag in der Garage und habe mir überlegt einen weiteren Spiritusbrenner zu bauen. Diese Brenner benutze ich unterm AZK um die Kohlen durchzuglühen, da ich kein Freund von fertigen Anzündern bin. Falls also Interesse besteht kann ich den "Bau" mit Fotos dokumentieren und hier reinstellen.

Hier noch ein bild vom ersten Eigenbau, den ich die gesamte letzte Saison benutzt habe.

Anhang anzeigen 477022

Grüße und ein schönes Wochenende,
Labbbe
Zum Vergrößern anklicken....

Ja los, hau rein. :bilder:

OP
OP
L

Labbe

Militanter Veganer
Also dann nächsten Montag schaff ichs wahrscheinlich schon. Ich Ärmster muss wohl dann 2 Büchsen Bier trinken, dass ich Baumaterial hab :durst:.
Bilder kommen dann natürlich auch ;)

Gruß Labbe

Benn.0171

Benn.0171

Putenfleischesser
Mahlzeit,

ich habe auch Interesse an Deiner Konstruktion....also her mit den Bildern und einem Baubericht

Gruß benny

Yello

Yello

Vegetarier
5+ Jahre im GSV
AW: Spiritusbrenner

So einen hab ich auchmal gebaut. Gibts gute Anleitungen im netz oder YouTube. Leider meinen aus ner Aludose gebastelt :banghead::banghead:
Ist nur ein kleiner Aluklumpen übrig geblieben...
Hab jetzt einen aus messing. ca. 4 euro in der Bucht. Ist im Prinzip das gleiche, nur ohne Bastelspass :D.
Reichen 10 ml Spiritus.

Edit. Grad mal geschaut http://item.mobileweb.ebay.de/viewitem?itemId=400413201838&index=0&nav=SEARCH&nid=34794721517




Gesendet von meinem GT-I9300 mit Tapatalk 2

Zuletzt bearbeitet:
miedi

miedi

Vegetarier
Funktioniert das entfachen des AZK damit gut? Fände das ne gute Alternative zu den Standardanzündern.
Kann mir zwar schon ungefähr vorstellen wie das funktioniert, aber ich setz mich mal dazu und schau mir deine Anleitung an.
:bilder::bilder:

OP
OP
L

Labbe

Militanter Veganer
Also dann los gehts!

Baumaterial: -Zwei zuvor geleerte Getränkedosen nach Wahl
-Ein Stück Alu Rohr ( 6 mm Durchmesser )
-Eisenwolle



Das Alurohr habe ich um eine dicke Schraube "gewickelt" und die Enden abgesägt um einen Bogen zu erhalten.



Dann bei einer leeren Dose mit einem Nagel die drei mittleren Löcher eingeschlagen und mit einem 6er Bohrer die beiden äußeren Löcher gebohrt.
Leider nicht ganz so akkurat aber das macht nichts.



Die äußeren Löcher (es sind 16) mit einem 2,6 mm Bohrer gebohrt.



Erst jetz wird von der bearbeiteten wie auch von der unbearbeiteten Dosen das unnötige Material mit einer Schere weggeschnitten.



Durch den Rohrbogen habe ich etwas verdrillte Eisenwolle gezogen. Ob das was bringt ist fraglich, aber ich machs halt eben so und bilde mir dann ein es wäre besser :D



Wieder ein Stück Eisenwolle verdrillt und durch die mittleren Löcher gezogen. Das dient später als Docht für die Vorwärmflamme



Jetzt habe ich den Bogen durch die äußeren Löcher gesteckt.



Dann habe ich den unbearbeiteten Dosenboden mit der Spitzzange so gebogen, dass man die beiden Brennerteile ineinander gesteckt bekommt.



Den oberen Teil des Brenners (der mit den Löchern) habe ich dann mit Eisenwolle vollgestopft. Die Eisenwolle leitet die Wärme im Brenner und stellt viel Oberfläche zur Verdunstung des Alkohols bereit.



Dann wird der Obere, nun mit Eisenwolle gefüllte Teil auf den Unteren Teil aufgesteckt. Damit ist der Brenner fertig zur Benutzung.



Nun wird Spiritus eingefüllt, man braucht nicht viel, etwa 10 mL. Der Alkohol läuft dank des Lochs in der mitte zügig in den Brenner hinein. Jetzt wird der Brenner am Docht entzündet.



Die jetzt brennende Vorwärmflamme erhitzt den Aluminiumbogen, der die Wärme nach unten in den Tank weiterleitet. Dort wird der Alkohol erhitzt und schließlich verdampft. Der Alkoholdampf ströhmt aus den äuseren Löchern und entzündet sich dort.





So schauts dann aus wenn er ganz "hochgefahren" ist.




Das Anfachen der Kohlen im Azk geht damit sehr schnell und unkompliziert.
Kosten insgesamt fallen meiner Meinung nach auf maximal eine Eurone davon ist der Löwenanteil 50 Cent Dosenpfand.

Hoffe euch hats gefallen.

Gruß Labbe


Anhänge

Zuletzt bearbeitet:
Wildschütz

Wildschütz

Jehova-Schinkengriller
5+ Jahre im GSV
@Labbe

wie hoch sind die beiden Stücke?
20, 25, 30 oder 35mm?


OP
OP
L

Labbe

Militanter Veganer
Hm hab ich so nach Augenmaß abgeschnitten. Bin grad bei nem Freund, ich mess nach sobald ich zu Hause bin.

Gruß Labbe

rumburak83

rumburak83

Putenfleischesser
5+ Jahre im GSV
Das ja mal nen geiles Teil, wie lange brennt das denn ungefähr mit 10ml Spiritus?

getnuts

getnuts

Bundesgrillminister
5+ Jahre im GSV
bin bei Youtube auch schon über die Dinger gestolpert und habe seit einem halben Jahr ein paar leere Dosen in der Halle stehen aber bisher keine Zeit dafür gehabt... aufgrund des Threads hier würde ich es endlich mal angehen, aber da bleiben noch Fragen offen:

ich verstehe die Funktion von dem Alurohr nicht! Wozu dient das? reicht es nicht wenn ich in der Mitte einen Stahlwolle Docht platziere zum Anheizen?

GegenGift

GegenGift

Fleischzerleger
5+ Jahre im GSV
Das funktioniert übrigens genauso gut mit einem leeren Pastenbrennerdöschen vom letzten Fondue... in den Rand ein paar Löcher gebohrt und ab geht er... Pinnchen Spiritus reicht unterm AZK. Und qualmt viel weniger als vorher! :wurst:

getnuts

getnuts

Bundesgrillminister
5+ Jahre im GSV
Ich hab gestern mal auf die schnelle die offene Version mit Innenwand gebastelt. Haut mich aber irgendwie nicht vom Hocker... hab die Löcher nach den Bilder noch mal vergrößert aber irgendwie hab ich da mehr erwartet!
Was sagt ihr?




napado

napado

Fleischesser
5+ Jahre im GSV
mal so gefragt was erwartest du?

Das teil ist ja in dem Fall vorgesehen um den AZK anzuzünden,und dafür sollte das doch reichen

getnuts

getnuts

Bundesgrillminister
5+ Jahre im GSV
na ich dachte das der mehr über die Löcher brennt bzw da mehr Druck entsteht aber vielleicht hab ich dafür zu viele zu große Löcher gemacht...

napado

napado

Fleischesser
5+ Jahre im GSV
liegt vielleicht auch an der grossen öffnung in der Mitte.Mal sehen wenn ich mich dazu überreden kann mal 2 Getränkedosen zu kaufen,dann teste ich das mal.
Benutze aber eigentlich diese Holzwollwachsanzünder.

Wildschütz

Wildschütz

Jehova-Schinkengriller
5+ Jahre im GSV
wer Dosen braucht sollte mal bei der nächsten Tanke fragen,
die zerquetschen die leeren Dosen noch nicht und verkaufen die für 25 cent,
so zumindest bei mir
