sehr gelungen das Teil.
-
Du musst dich registrieren, bevor du Beiträge verfassen kannst. Klicke auf Jetzt registrieren!, um den Registrierungsprozess zu starten. Registrierte User surfen werbefrei, können Suchen durchführen und sehen die volle Darstellung des Forums mit vielen anderen Unterforen!!!
Universal UDS
- Ersteller Hoaza
- Erstellt am
Hammergeil!
Ich wünschte ich hätte die Möglichkeiten, sowas nachzubauen.
Höchsten Respekt, sieht super aus!
Ich wünschte ich hätte die Möglichkeiten, sowas nachzubauen.
Höchsten Respekt, sieht super aus!
Das Deckelscharnier finde ich super, ich denke, das wird nun öfter kopiert
.
.
Grillschwein
Veganer
Der hat den Namen ugly definitiv nicht verdient.
ich finde auch dass das ding ein edelhässlichtrommelraucher
ist und der könnte so wie er ist in serie gehen.
ist und der könnte so wie er ist in serie gehen.
Fett!
Schaut Spitze aus!
Schaut Spitze aus!
Fetten
mehr sog i net
mehr sog i net
OP
OP
Servus GSVler,
freu mich natürlich sehr über euer Lob! Danke.
Die Rohre haben einen Innendurchmesser von 56mm, bis jetzt habe ich meinen UDS noch nicht angeheizt, daher weiß ich auch nicht ob der Durchmesser ausreicht. Doch die Fläche ist weitaus größer als bei 3 Stück 1Zoll Kugelhähnen.
freu mich natürlich sehr über euer Lob! Danke.
Ja dann wünsch ich dir viel Spaß beim Bauen und schnelles Vorankommen.Mach Dich damit vertraut, daß ich fast alle Ideen klauen werde ....
Viele Grüße
SmoKing, der mit dem Faßrohling
Eigentlich wollte ich Torbänder nachbauen, doch für diese hatte ich nicht das richtige Material. So bin ich dazu gekommen, dass ich mir das Scharnier aus Rohrresten baute. Der Deckel sollte im geöffnetem Zustand eigentlich nicht so weit nach hinten fallen, da der schwere Kamin den Deckel sowieso nach hinten zieht. Leider habe ich den Anschlag beim Anschweißen nicht richtig gehalten. Der Deckel wäre noch leichter zu erreichen, wenn er nicht so weit nach hinten fällt.Das Deckelscharnier finde ich super, ich denke, das wird nun öfter kopiert
Die Rohre haben einen Innendurchmesser von 56mm, bis jetzt habe ich meinen UDS noch nicht angeheizt, daher weiß ich auch nicht ob der Durchmesser ausreicht. Doch die Fläche ist weitaus größer als bei 3 Stück 1Zoll Kugelhähnen.
OP
OP
Kabeldurchführung
Hier ist meine Schiebevariante der Kabeldurchführung für den Temperatursensor. Die Durchführung ist doch etwas aufwendiger geworden, doch ist sie mit einfachen Mitteln zu bauen.
Das Loch muss ich leider noch um einen Millimeter aufbohren, da der Fühler des ODC Gourmet Check noch nicht durch geht. Da habe ich mich ein bisschen verschätzt...
Hier ist meine Schiebevariante der Kabeldurchführung für den Temperatursensor. Die Durchführung ist doch etwas aufwendiger geworden, doch ist sie mit einfachen Mitteln zu bauen.
Das Loch muss ich leider noch um einen Millimeter aufbohren, da der Fühler des ODC Gourmet Check noch nicht durch geht. Da habe ich mich ein bisschen verschätzt...
LightOfDarkness
Metzgermeister
ohne Worte ....
OP
OP
Die Tonne ist so gut wie fertig
Die Kabeldurchführung ist jetzt fertig und montiert.
Die Kabeldurchführung ist jetzt fertig und montiert.
OP
OP
Variabler Innenaufbau
Bis jetzt unterscheidet sich mein UDS nur Optisch vom Standart UDS. Doch jetzt kommt der variable Innenaufbau, der aus meinem UDS einen "Universal UDS" macht.
Die Halterungen für die verschiedenen Ebenen.
Alle Ebenen können individuell eingehängt werden.
Die Aschewanne.
Die Griffe der Aschewanne.
Die Griffe habe ich so gebogen, dass man sie auch mit Handschuhen gut greifen kann.
Die Griffe sind aufklappbar, damit man sich beim Einhängen nicht so weit in die Tonne beugen muss.
Der Kohlerost.
Für den Kohlerost hatte ich nicht das richtige Material gefunden. Einige Löcher habe ich aufgebohrt, damit die Asche durchfallen kann. Den Kohlerost habe ich aus drei Stücken Lochblech gebaut, da ich kein so großes Blech hatte. Die drei Stücke habe ich noch abgekantet, bevor sie zusammengeschweißt wurden. Dadurch ist der Kohlerost stabiler geworden und wird nicht so schnell durchhängen.
Die Griffe für den Kohlerost.
Die Griffe kann man versenken.

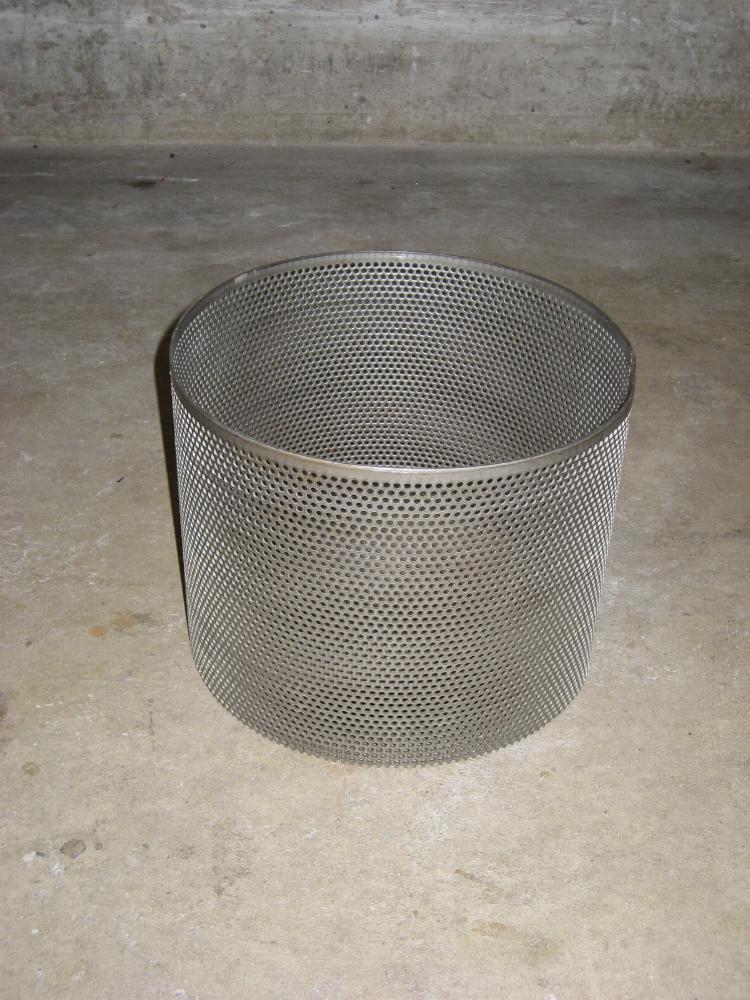

Der Kohlering.
Die Kohlehalter.
Die Halterung der Wasser-/Sandschale.
Um die Halterung einhängen zu können, habe ich jeweils einen Teil von den Rohrenden abgesägt.
Als Wasser-/Sandschale verwende ich eine alte Pfanne.
Den Pfannengriff habe ich abgesägt und neue Griffe gebogen.
Als Zweitgrillrost verwende ich einen alten Grillrost vom Schwenkgrill. Der ist zu klein, daher habe ich drei Rohrstücke als Halterung vorgesehen.
Der neue klappbare Grillrost.
Bis jetzt unterscheidet sich mein UDS nur Optisch vom Standart UDS. Doch jetzt kommt der variable Innenaufbau, der aus meinem UDS einen "Universal UDS" macht.
Die Halterungen für die verschiedenen Ebenen.
Alle Ebenen können individuell eingehängt werden.
Die Aschewanne.
Die Griffe der Aschewanne.
Die Griffe habe ich so gebogen, dass man sie auch mit Handschuhen gut greifen kann.
Die Griffe sind aufklappbar, damit man sich beim Einhängen nicht so weit in die Tonne beugen muss.
Der Kohlerost.
Für den Kohlerost hatte ich nicht das richtige Material gefunden. Einige Löcher habe ich aufgebohrt, damit die Asche durchfallen kann. Den Kohlerost habe ich aus drei Stücken Lochblech gebaut, da ich kein so großes Blech hatte. Die drei Stücke habe ich noch abgekantet, bevor sie zusammengeschweißt wurden. Dadurch ist der Kohlerost stabiler geworden und wird nicht so schnell durchhängen.
Die Griffe für den Kohlerost.
Die Griffe kann man versenken.
Der Kohlering.
Die Kohlehalter.
Die Halterung der Wasser-/Sandschale.
Um die Halterung einhängen zu können, habe ich jeweils einen Teil von den Rohrenden abgesägt.
Als Wasser-/Sandschale verwende ich eine alte Pfanne.
Den Pfannengriff habe ich abgesägt und neue Griffe gebogen.
Als Zweitgrillrost verwende ich einen alten Grillrost vom Schwenkgrill. Der ist zu klein, daher habe ich drei Rohrstücke als Halterung vorgesehen.
Der neue klappbare Grillrost.
der hoaza draht auf.... leck mich am .......
Wird der auch mal gebraucht?
Zu schön um zu benutzen!
Saubere Arbeit!: uds:
Zu schön um zu benutzen!
Saubere Arbeit!: uds:
LightOfDarkness
Metzgermeister
ich muss jetzt, ganz früh am morgen, erstmal ein glas wein trinken, um wieder runterzukommen
wow, du schaffst es ein unms andere mal noch einen oben drauf zu legen.
das hässlichste an dem ganzen ist die pfanne mit stiel
wenn ich nur 20% deines handwerklichen geschicks hätte wär ich ,ehr als glücklich
hast auf jedenfall meinen
das hässlichste an dem ganzen ist die pfanne mit stiel
wenn ich nur 20% deines handwerklichen geschicks hätte wär ich ,ehr als glücklich
hast auf jedenfall meinen
Drumhead
Militanter Veganer
Sehr nice was Du das designst, für Otto Normal ist
das aber nicht mehr zu bewältigen vom Materialaufwand
am Thema UDS völlig vorbei
da ist mir die simple Version lieber. :anstoßen:
das aber nicht mehr zu bewältigen vom Materialaufwand
am Thema UDS völlig vorbei
da ist mir die simple Version lieber. :anstoßen:
Zuletzt bearbeitet:
Warmgriller
Bundesgrillminister
Hier kann man vor nur neidisch werden.
Gut durchdacht und von A bis Z durchgezogen.
Gut gemacht und
vom anheizen.
Klasse und weiter so.
Gruß
Roman
nur neidisch werden.Gut durchdacht und von A bis Z durchgezogen.
Gut gemacht und
vom anheizen.Klasse und weiter so.
Gruß
Roman
