WLAN-Thermometer selbst bauen mit Raspberry Pi

Oh =), sehr lieb!
Also ich wäre schon mit einer Quick&Dirty Version einverstanden, müsst nur wissen was für einen Regler wo anschließen =)

Du brauchst kein Fahrtenregler mehr.
Das ist ein Relikt aus alter Zeit.
Wenn du die neue Software dir drauf machst kannst du ein PWM Lüfter ohne Fahrtenregler steuern.
Du brauchst dafür ein PWM Lüfter (hat vier Adern) und ein +12V DC Netzteil

http://www.amazon.de/Everflow-Radia...d=1453470680&sr=8-1&keywords=radialLüfter+pwm



Die +12V vom Netzteil gehen auf rot
GND vom PI und Netzteil gehen auf schwarz

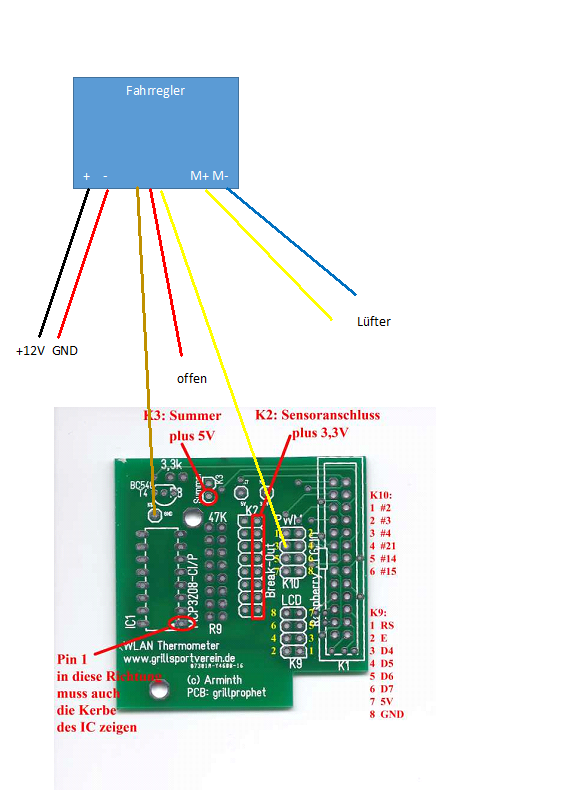

und dann ziehst du noch eine Leitung von der V2 (siehe Bild "Signal") auf blau.

In den Einstellungen kannst du dann auf Lüfter PWM stellen.



Anhänge

  • 141329071295.jpeg
    33,1 KB · Aufrufe: 1.506
  • 20170cc5b623252626a5781f4a52fe11.jpg
    251,6 KB · Aufrufe: 939
Die Lüfterregelung wollte ich jetzt auch nutzten, jedoch nicht die PWM weil die beiden radiallüfter die ich habe nur 3 Adern haben. Wollte jetzt keinen neuen Lüfter kaufen.

Also wenn ihr so ne kleine Addonplatine baut dann würde ich mich gerne für eine der 10 Stück bewerben :gnade:

Die Lüfterregelung wollte ich jetzt auch nutzten, jedoch nicht die PWM weil die beiden radiallüfter die ich habe nur 3 Adern haben. Wollte jetzt keinen neuen Lüfter kaufen.

Also wenn ihr so ne kleine Addonplatine baut dann würde ich mich gerne für eine der 10 Stück bewerben :gnade:
Wird aber ca. 1 Monat dauern falls es was wird... Schau mir das mal am WE an

Moin. Ich nutze die V3, die habe ich selber zusammen gebaut. Letzte Woche das Winterupdate eingespielt welches auch super läuft. Heute wollte ich noch ein Kabel im Gehäuse anders legen. Dabei ist mir ein Kabel vom Display abgegangen, aber eins von der Steckverbindungauf der Platine.
Wieder dran gesteckt und Test.
Seitdem ist das Display zwar an und leuchtet auch hell wenn ich den Taster drücke, doch leider zweigt es nix mehr an. Beim hochfahren noch diese Kästchenreihen sonst nix.
Tlc 272 habe ich schon gewechselt. Geht aber trotzdem nicht.
Was könnte ich jetzt noch wechseln oder überprüfen?
Gruss

Moin. Ich nutze die V3, die habe ich selber zusammen gebaut. Letzte Woche das Winterupdate eingespielt welches auch super läuft. Heute wollte ich noch ein Kabel im Gehäuse anders legen. Dabei ist mir ein Kabel vom Display abgegangen, aber eins von der Steckverbindungauf der Platine.
Wieder dran gesteckt und Test.
Seitdem ist das Display zwar an und leuchtet auch hell wenn ich den Taster drücke, doch leider zweigt es nix mehr an. Beim hochfahren noch diese Kästchenreihen sonst nix.
Tlc 272 habe ich schon gewechselt. Geht aber trotzdem nicht.
Was könnte ich jetzt noch wechseln oder überprüfen?
Gruss
:bilder: von der V3 und dem Display.
Bitte so das man auch die Lötstellen und Verkabelung gut sieht.

Moin. Ich nutze die V3, die habe ich selber zusammen gebaut. Letzte Woche das Winterupdate eingespielt welches auch super läuft. Heute wollte ich noch ein Kabel im Gehäuse anders legen. Dabei ist mir ein Kabel vom Display abgegangen, aber eins von der Steckverbindungauf der Platine.
Wieder dran gesteckt und Test.
Seitdem ist das Display zwar an und leuchtet auch hell wenn ich den Taster drücke, doch leider zweigt es nix mehr an. Beim hochfahren noch diese Kästchenreihen sonst nix.
Tlc 272 habe ich schon gewechselt. Geht aber trotzdem nicht.
Was könnte ich jetzt noch wechseln oder überprüfen?
Gruss
Der TLC 272 ist für den Pitmaster. Da hat das eine mit dem anderen nix zu tun....

Was könnte ich jetzt noch wechseln oder überprüfen?

Raspberry und Display.
Wenn nicht noch etwas anderes Defekt ist (und da ist nichts anderes Zwischengeschaltet) hast du vermutlich eins der beiden getoastet. Also Verbindung 1:1 prüfen, Lötstellen 100% kontrollieren. Um Zweifel nachlöten.
Wenns dann noch nicht geht würde ich auf den Raspberry tippen. Kästchenreihen deuten auf falsche/ fehlende Initilisierung des Displays hin.
Wenn du ein Messgerät hast kannst du noch die GPIOs einen nach dem anderen auf 1 bzw. 0 setzen und direkt messen. (Ohne Display.)

das schärfste ist das heute das touchdisplay gekommen ist und ich das angeschlossen habe um die tft einzuspielen. Nur leider habe ich nicht den Rpi mit Strom versorgt sondern die Versorgung über die v3 gemacht. Beim Einschalten dann Peng und Qualm am Touch und nur noch die Beleuchtung geht. Wie bei dem Anderen.
Kann das mit dem Fehler in Verbindung stehen? Ist der attiny eventuell defekt oder die Programmierung zerschossen?

Wenn die Beleuchtung angeht, und du die V3 über den Schalter einschalten kannst sollte der ATtiny i.O. sein.
Mess mal bitte deine 5V Schiene. Aber es hört sich für mich nach verpoltem Anschluss an.
Zu hohe Spannung dürfte nicht übermäßig kritisch sein, da die Displays glaube ich einen internen Spannungsregler haben. Dann sollte es zumindest nicht *puff* machen.

Wird aber ca. 1 Monat dauern falls es was wird... Schau mir das mal am WE an

Da sist kein Problem, ich werde derweilen mit meinem fahrtenregler rumspielen, werde aber das Geäuse dahingehend noch nicht modifizieren.

Ich glaube ja, dass ich das schonmal geschrieben habe, aber ich hab das Wlanthermo gerade wieder im Einsatz und bin jedesmal aufs Neue begeistert, wie genau und konstant (+- 0,5 °C) der Pitmaster die Temperatur im Grill hält und auch, wie gut und genau ein Temperaturwechsel funktioniert. Einfach nur geil - jedesmal wieder !!

:weizen::clap2::gs-rulez::ola:

Ich glaube ja, dass ich das schonmal geschrieben habe, aber ich hab das Wlanthermo gerade wieder im Einsatz und bin jedesmal aufs Neue begeistert, wie genau und konstant (+- 0,5 °C) der Pitmaster die Temperatur im Grill hält und auch, wie gut und genau ein Temperaturwechsel funktioniert. Einfach nur geil - jedesmal wieder !!

:weizen::clap2::gs-rulez::ola:
Nutz du die PID Regelung dazu und wenn ja mit selbst errechneten Werten oder mit den default Werte?


Ich hab jetzt mal meinen Fahrtenregler und den nicht PWM Lüfter an die V2 angeschlossen, den Pitmaster soweit eingestellt (ohne PID, wollte nur mal testen obs klappt). den Fühler ausgewählt und Zieltemp. auf 110 Grad belassen. Im Display wird auch 100% angezeigt aber der Lüfter macht keinen mucks.
Spannung ist da, der Regler könnte das Problem sein aber den kann ich jetzt nicht ohne weiteres testen, seht ihr noch einen Fehler? Ich weiß sieht wüst aus aber die hauptverkabelung sollte sichtbar sein.


Anhänge

  • Regler.jpg
    198,1 KB · Aufrufe: 713
Masse vom Regler muss auch mit der Schaltung verbunden werden.

Ich dachte wenn der Regler BEC hat soll man den gesondert mit Strom speisen.
Den Regler hab ich jetzt zufällig doch schnell testen können und er funktioniert.

Ich hab jetzt mal meinen Fahrtenregler und den nicht PWM Lüfter an die V2 angeschlossen, den Pitmaster soweit eingestellt (ohne PID, wollte nur mal testen obs klappt). den Fühler ausgewählt und Zieltemp. auf 110 Grad belassen. Im Display wird auch 100% angezeigt aber der Lüfter macht keinen mucks.
Spannung ist da, der Regler könnte das Problem sein aber den kann ich jetzt nicht ohne weiteres testen, seht ihr noch einen Fehler? Ich weiß sieht wüst aus aber die hauptverkabelung sollte sichtbar sein.
Anhang anzeigen 1159072
Hast du Lüfter oder Servo zum regeln in der GUI?

Hast du Lüfter oder Servo zum regeln in der GUI?
Ich hab in der GUI natürlich Lüfter eingestellt.

Also ich hab jetzt die Masse vom Regler jetzt an die Masse von der Platine angeschlossen aber ich verstehe nicht was das bringen soll, da die 5 Volt für den Regler von einer Powerbank kommen. und die 5 Volt soll man ja nicht von der Platine nehmen wenn der Regler BEC hat oder nicht?
