Hm ok sehr gutes Argument, klingt als hättest du ernsthaft Ahnung davon, könntest du eventuell etwas zu Quellen, Preisen und Anleitung sagen (vorzugsweise in dem anderen Thread, da hier ja mit fertigen Reglern gebaut wurde)
-
Du musst dich registrieren, bevor du Beiträge verfassen kannst. Klicke auf Jetzt registrieren!, um den Registrierungsprozess zu starten. Registrierte User surfen werbefrei, können Suchen durchführen und sehen die volle Darstellung des Forums mit vielen anderen Unterforen!!!
Pitmaster - Temperaturregler, Eigenbau
- Ersteller Primo XL
- Erstellt am
Hm ok sehr gutes Argument, klingt als hättest du ernsthaft Ahnung davon, könntest du eventuell etwas zu Quellen, Preisen und Anleitung sagen (vorzugsweise in dem anderen Thread, da hier ja mit fertigen Reglern gebaut wurde)
Viel Spass damit!!!

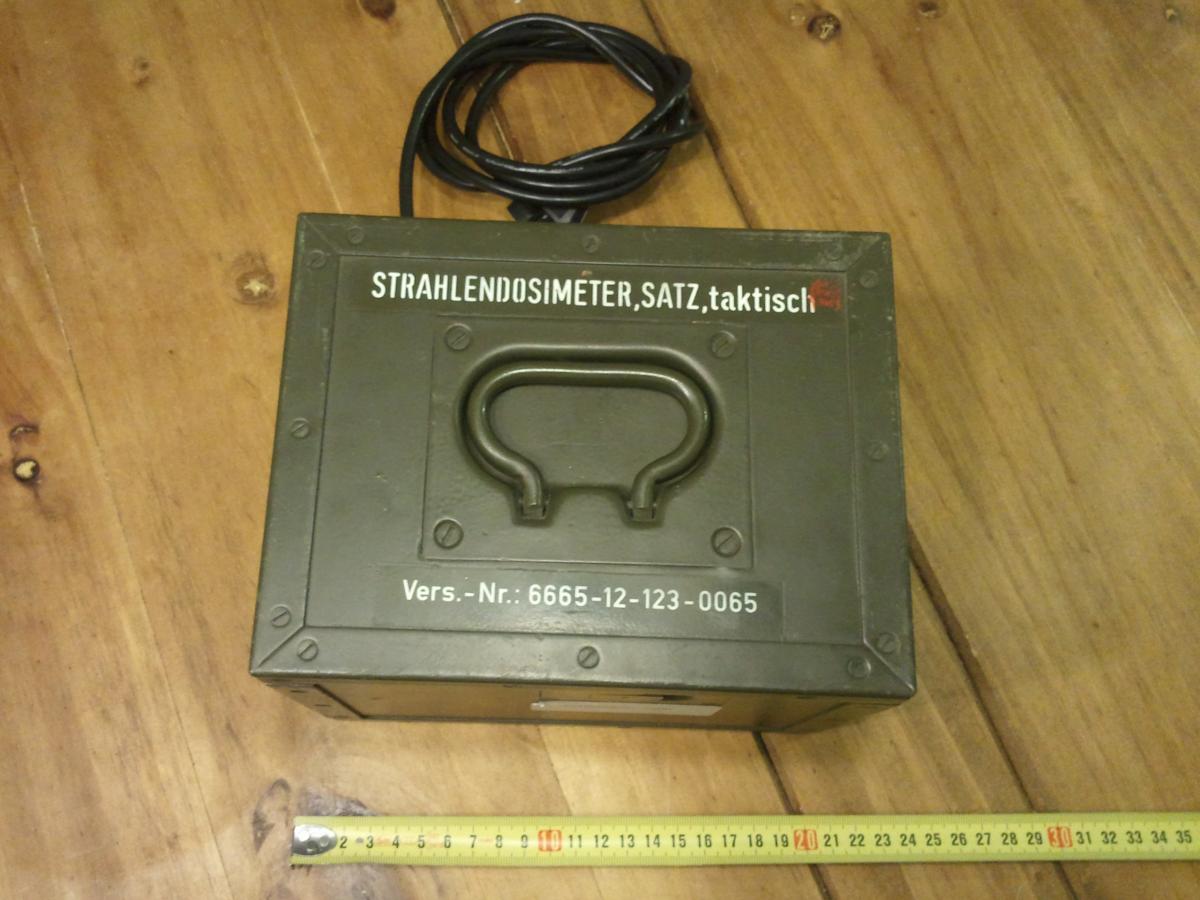

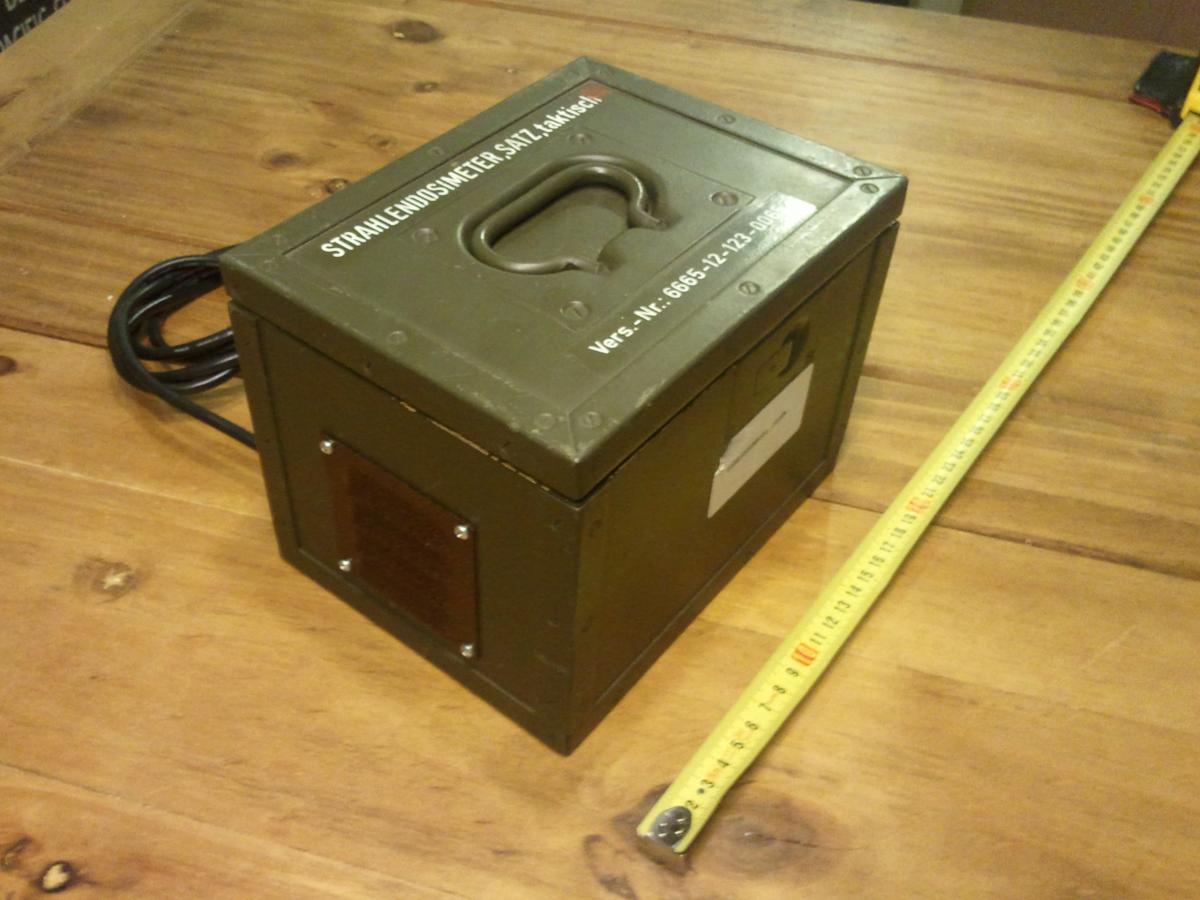

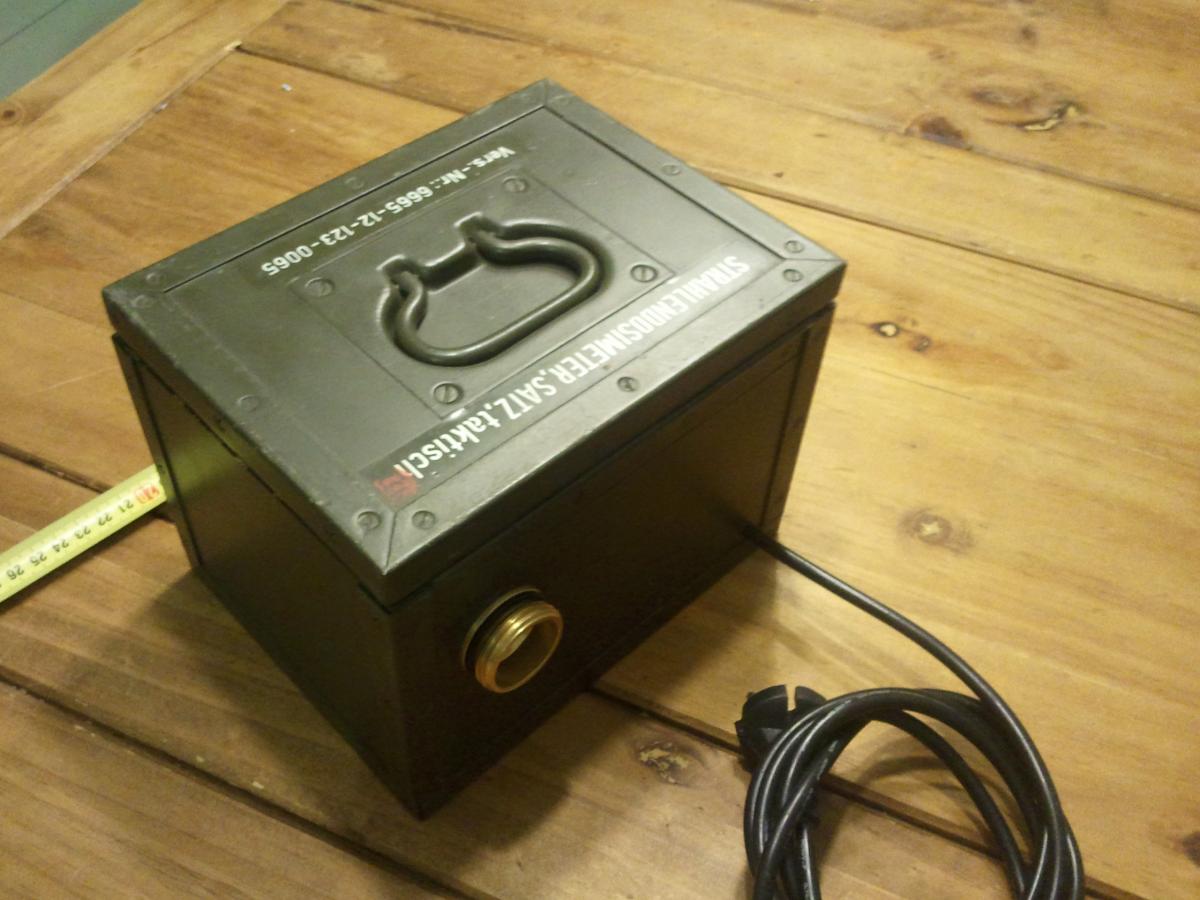

Sehr geniales Gehäuse hast du da!
Wo treibt man den sowas auf?
Wo treibt man den sowas auf?
In der Bucht gefunden:
Metallkiste Holzkiste Geocaching Schatztruhe Geschenk Munitions Kiste Hobby | eBay

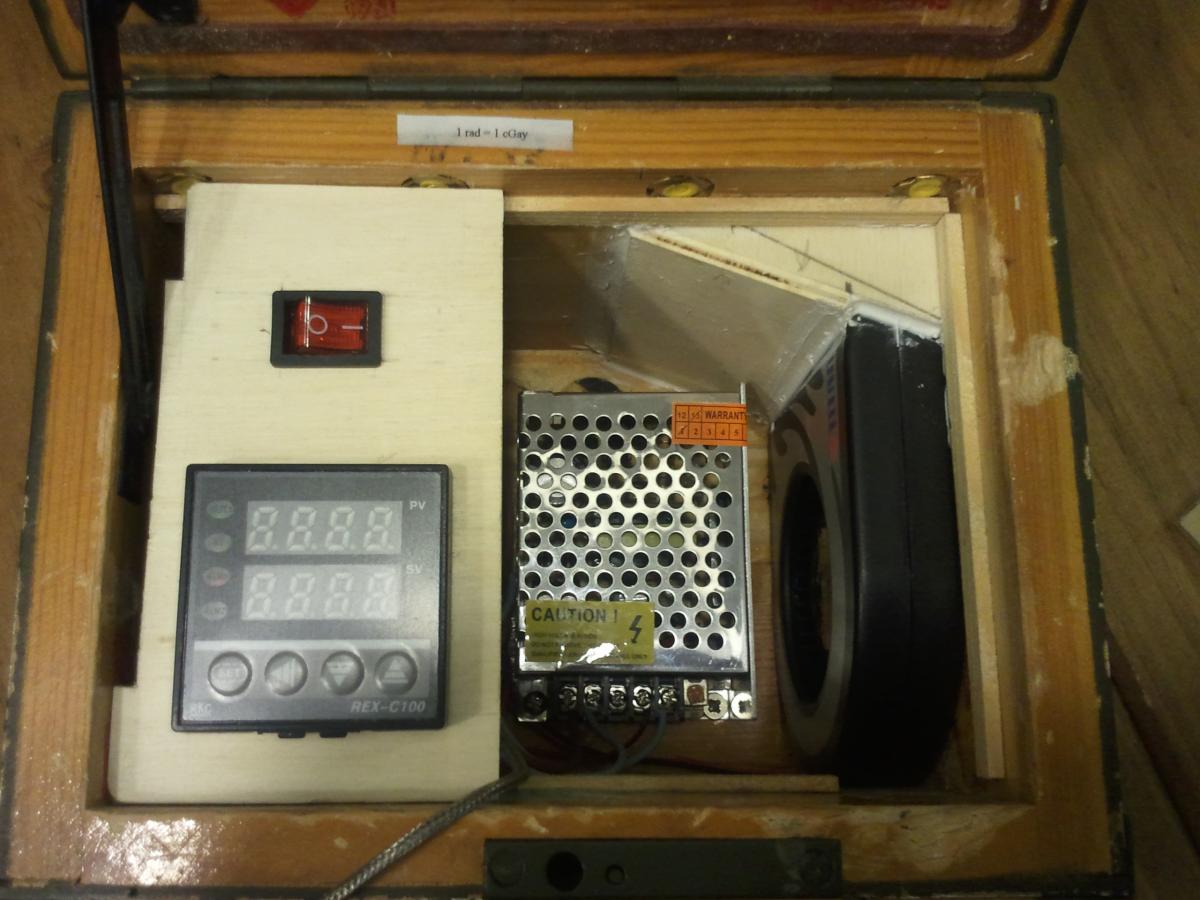

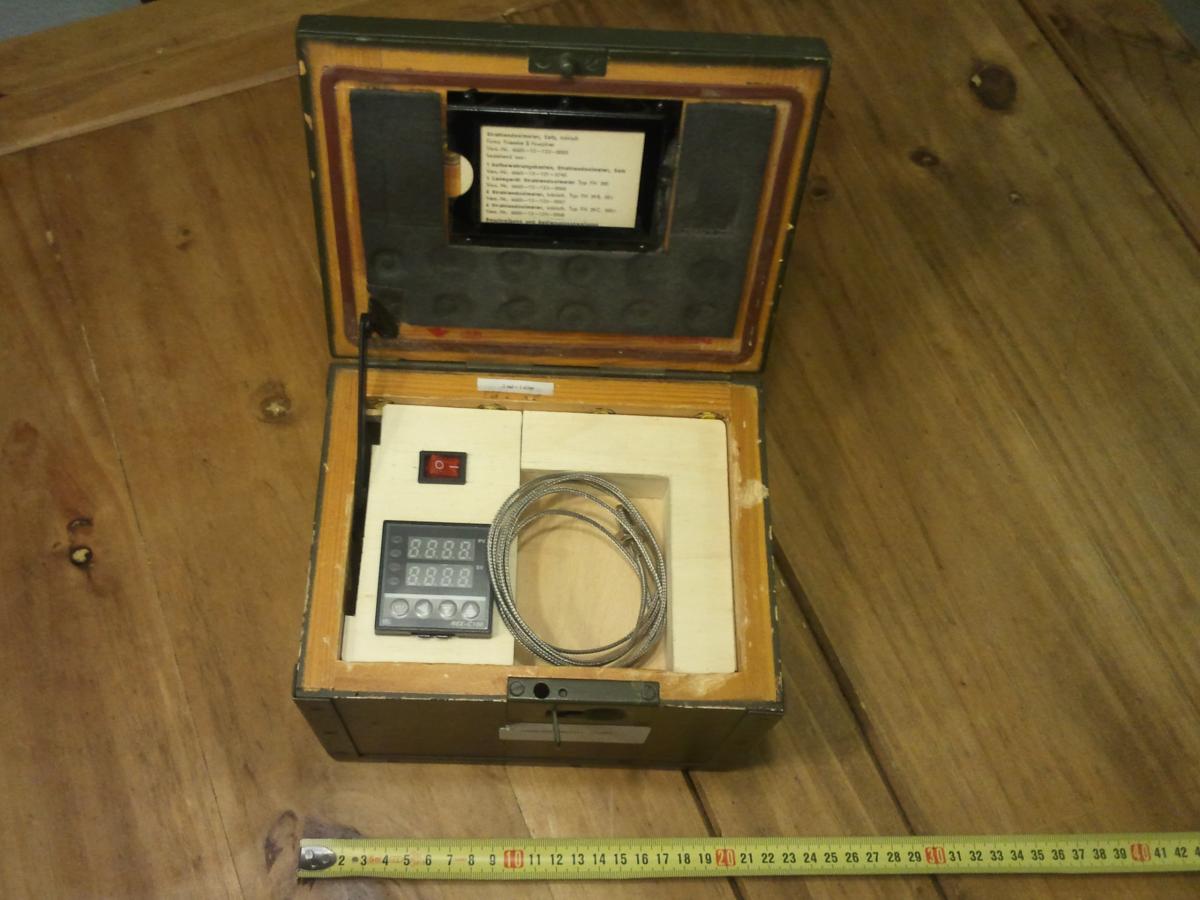

Das Innenleben raus zu bekommen war aber nicht ganz einfach.
Metallkiste Holzkiste Geocaching Schatztruhe Geschenk Munitions Kiste Hobby | eBay
Das Innenleben raus zu bekommen war aber nicht ganz einfach.
Zuletzt bearbeitet:
hey leute!
bin auch gerade dabei mir die teile für meinen pitmaster zusammen zu suchen. ich würde bei der realisierung meines projektes jedoch gerne das thermometer am gehäuse an- und abstecken können. und mit der lüfterwahl/positionierung habe ich noch paar offene gedanken.
bringt es vorteile wenn der lüfter (wie beim bbqguru) direkt am grillgerät sitzt? es gibt ja relativ große auswahl an radiallüftern... sollte ich mir einen suchen der ähnlich wie der "pitviper" des gurus (in der konfig für die weberkugel) 10cfm leistet oder wird es keinen großen unterschied machen wenn ich einen titan-xyz mit 20cfm verwende?
also generell eher größerer oder kleiner lüfter? (slotblendenlüfter der hier im forum oft verbaut wurde leistet glaube ich 7cfm)
ist der schaltplan für die pt100 variante mit voltage output + SSR so korrekt?
sorry dass mein erster beitrag gleich so lange ist, aber mich beschäftig schon 2 tage nichts anderes
schoerdinga
bin auch gerade dabei mir die teile für meinen pitmaster zusammen zu suchen. ich würde bei der realisierung meines projektes jedoch gerne das thermometer am gehäuse an- und abstecken können. und mit der lüfterwahl/positionierung habe ich noch paar offene gedanken.
bringt es vorteile wenn der lüfter (wie beim bbqguru) direkt am grillgerät sitzt? es gibt ja relativ große auswahl an radiallüftern... sollte ich mir einen suchen der ähnlich wie der "pitviper" des gurus (in der konfig für die weberkugel) 10cfm leistet oder wird es keinen großen unterschied machen wenn ich einen titan-xyz mit 20cfm verwende?
also generell eher größerer oder kleiner lüfter? (slotblendenlüfter der hier im forum oft verbaut wurde leistet glaube ich 7cfm)
ist der schaltplan für die pt100 variante mit voltage output + SSR so korrekt?
sorry dass mein erster beitrag gleich so lange ist, aber mich beschäftig schon 2 tage nichts anderes
schoerdinga
hey leute!
bin auch gerade dabei mir die teile für meinen pitmaster zusammen zu suchen. ich würde bei der realisierung meines projektes jedoch gerne das thermometer am gehäuse an- und abstecken können. und mit der lüfterwahl/positionierung habe ich noch paar offene gedanken.
bringt es vorteile wenn der lüfter (wie beim bbqguru) direkt am grillgerät sitzt? es gibt ja relativ große auswahl an radiallüftern... sollte ich mir einen suchen der ähnlich wie der "pitviper" des gurus (in der konfig für die weberkugel) 10cfm leistet oder wird es keinen großen unterschied machen wenn ich einen titan-xyz mit 20cfm verwende?
also generell eher größerer oder kleiner lüfter? (slotblendenlüfter der hier im forum oft verbaut wurde leistet glaube ich 7cfm)
ist der schaltplan für die pt100 variante mit voltage output + SSR so korrekt?
sorry dass mein erster beitrag gleich so lange ist, aber mich beschäftig schon 2 tage nichts anderes
schoerdinga
Hast du einen 230V Lüfter? Sonst mus da noch ein Netzteil rein
![Ernie[SHG]](/forum/data/avatars/m/29/29131.jpg?1382909590){kind=avatar}
Auf dem Schaltplan ist doch sein zwölf Volt Netzteil - das was so aussieht wie der Stiefel des Bibabutzemanns.
Ich habe jetzt nicht alle 47 Seiten hier durchgelesen, weil ich den Pitmastereigenbau vom Ernie habe.
Nach einen Testlauf kann ich 2 Dinge sagen: 1. Das Teil funktioniert, 2. mir ist das Gebläse zu stark. Durch die Menge an Kaltluft die ins Ei gblasen wird, fällt erstmal die Temperatur,
steigt sie dann wieder schaltet der Temperaturfühler bei der eingestellten Temperatur zwar ab, die Temperatur im Ei steigt aber etwa noch 10 - 15° höher.
Gibt es eine Möglichkeit den Lüfter nur ganz sanft laufen zu lassen, oder eine andere Einstellung im Rex c 100?
Gruß Klaus
Nach einen Testlauf kann ich 2 Dinge sagen: 1. Das Teil funktioniert, 2. mir ist das Gebläse zu stark. Durch die Menge an Kaltluft die ins Ei gblasen wird, fällt erstmal die Temperatur,
steigt sie dann wieder schaltet der Temperaturfühler bei der eingestellten Temperatur zwar ab, die Temperatur im Ei steigt aber etwa noch 10 - 15° höher.
Gibt es eine Möglichkeit den Lüfter nur ganz sanft laufen zu lassen, oder eine andere Einstellung im Rex c 100?
Gruß Klaus
Ich glaub du suchst nach PWM. Mit einer Pulsweitenmodulation könntest du den Lüfter regeln ist aber hier nicht möglich. Evtl ein Poti?
Auf dem Schaltplan ist doch sein zwölf Volt Netzteil - das was so aussieht wie der Stiefel des Bibabutzemanns.
OK. Das ist ein netzteil
ist Anschlus 4 und 5 richtig?
Gehört das SSR nicht an 3 und 5 oder 3 und 4?
habe das gerät noch nicht vor mir liegen, aber laut diesem manual (http://bit.ly/10iH3Je / Seite 3) hätte ich mir gedacht, da es die voltage version ist, wären aschluss 4 und 5 (voltage pulse / current)?!
grüße
grüße
Also diese Box gefällt mir besonders gut!
ich hab auch einen Poti drann und kann so den Lüfter regeln .
Alternativ auch nen widerstand zwischenschalten und damit den lüfter auf 9 volt ode sogar 7 volt begrenzen.
Edith sagt: oder den schlauchdurchmesser ändern und somit den luftfluss steuern
Edith sagt: oder den schlauchdurchmesser ändern und somit den luftfluss steuern
ich hatte sowas hier in meiner Bastelkiste gefunden .
funkioniert auch alles , Gehäuse ist aber noch nicht fertig , bin im mom in Thailand URLAUB
hab den Rex 100 Voltage Version mit einem Mosfett
hier ein Video dort sieht man den Poti auch
http://www.youtube.com/watch?v=eX_CDv-N7g
funkioniert auch alles , Gehäuse ist aber noch nicht fertig , bin im mom in Thailand URLAUB
hab den Rex 100 Voltage Version mit einem Mosfett
hier ein Video dort sieht man den Poti auch
http://www.youtube.com/watch?v=eX_CDv-N7g
Anhänge
ich meine hier irgendwo gelesen zu haben, dass man radialventilatoren verwendet, da diese höheren druck aufbauen. sonst noch irgendwelche vor-/nachteile?
denkt ihr dass es möglich ist einen axial lüfter zu verwenden wenn man den lüfter "direkt" am griller anschließt?
denkt ihr dass es möglich ist einen axial lüfter zu verwenden wenn man den lüfter "direkt" am griller anschließt?
Ich denke, die meisten benutzen einen Radialvent. wegen der geringeren Falschluft.
Deinen Lüfter kannst du, mit genügend Sicherheitsabstand bzgl. Strahlungshitze auchndirekt am Grill anschließen.
