Do-Tisch, Grillstation

[Secreto]

Ich bin begeistert und ich freue mich schon auf die Smoking App

Das wird sicher schwierig aber mal schaun...
Danke dir!



[Secreto]

fehlt nur noch die richtige Beleuchtung,

Danke dir und ja, du hast vollkommen recht!
Das nehme ich wohl als nächstes in Angriff.
Wäre dankbar für jede Anregung..

Liebe Grüße



[Secreto]

technisch und praktisch 1a

Vielen Dank!

Liebe Grüße



[intruder1961]

Handwerklich gut geplant und umgesetzt. Respekt



[Broilermanny]

Danke dir und ja du hast vollkommen recht!

Guck mal nach Feuerhand....
Hier gibt's Futter
https://www.grillsportverein.de/forum/forums/petroleum-lampen-und-leuchten.525/



[Secreto]

Hallo liebe Grillsportfreunde,
heute möchte ich euch kurz eine Neuerung an der Grillstation zeigen..
Angfixt durch diesen kleinen Anschubser...

fehlt nur noch die richtige Beleuchtung,
eine Pelam

Vielen Dank an @Broilermanny für die Anregung und den Link..
Es ist eine Feuerhand Baby Spezial 276 geworden..
Hier noch schnell ein paar Bilder..

Schönes gemütliches Licht um den Grillabend ausklingen zu lassen..
Göga ist auch begeistert und so ist die Lampe bestimmt noch nicht die letzte ihrer Art..
Mal schaun..
Vielen Dank für's reinschauen!
Bis demnächst..

Liebe Grüße



[Broilermanny]

Fein gemacht.
Dann guck Dich mal nach den alten Modellen um....
Ja eine Pelam hat auch für mich das schönste Licht...
Nimm flüssigen Grillanzünder als Treibstoff, acht aber aus kurzkettige Kohlenstoffe.
Der von der Metro ist spitze.

Mehr Hunger, dann reih Dich hier ein
https://www.grillsportverein.de/forum/threads/zeigt-her-eure-lampen.320298/



[Secreto]

Nimm flüssigen Grillanzünder als Treibstoff, acht aber aus kurzkettige Kohlenstoffe.

Danke für den Tipp!
Habe mir für den Anfang ein Lampenöl
C10:C13 bestellt.

Liebe Grüße



[Secreto]

Hallo liebe Grillsportfreunde,

es gibt neues von der Grillstation....
Sie dient jetzt auch als Sommerresidenz für unser neues Sportgerät ...

Danke fürs reinschauen und bis demnächst..

Liebe Grüße



[ElBertho]

Jou @Secreto dat kannste zeigen, Toppp

Gruß Günni



[IonEye13]

Schönes Projekt! Da wächst ein wenig der Neid



[Flügel]

Klasse gemacht



[Utti]

Porno - fehlt nur noch ein Wok Brenner
Absolut geile Ecke Mario



[Secreto]

fehlt nur noch ein Wok Brenner

Wir arbeiten dran, mein Schlosser d.V ist schon bei der Ideenfindung...



[Sizzlebear aka Grillbärt]

Hallo liebe Grillgemeinde,

bevor ich zum Thema komme möchte ich euch ganz kurz die Vorgeschichte erzählen:

Vor kurzer Zeit wurde bei uns in der Gegend eine Kneipe aufgelöst, da ich den Besitzer gut kenne
konnte ich am Inventar schnuppern.
Er hatte zwei alte Bänke und die passenden Seitenteile für die Tische abzugeben.
Hier musste ich natürlich sofort zuschlagen und habe die Teile für den Kaufpreis von einem Bierchen erworben.
Die Teile standen im Keller und sind schon etwas in die Jahre gekommen aber seht selbst.
Anhang anzeigen 2122188

Das hat den Ehrgeiz in mir geweckt und so wurden die Schätzchen auf Vordermann gebracht.
Anhang anzeigen 2122190

Dies so weit bis hierher.
Von den Seitenteilen des Tisches gab es insgesamt vier Stück, also zwei waren übrig.
Anhang anzeigen 2122192

Wer von uns denkt da nicht zuerst daran, die Teile für ein neues Sportgerät zu verwenden...
Also kurz Rücksprache mit dem Schlosser d.V und das Projekt war geboren.

Noch schnell die Maße abgecheckt und los ging es..

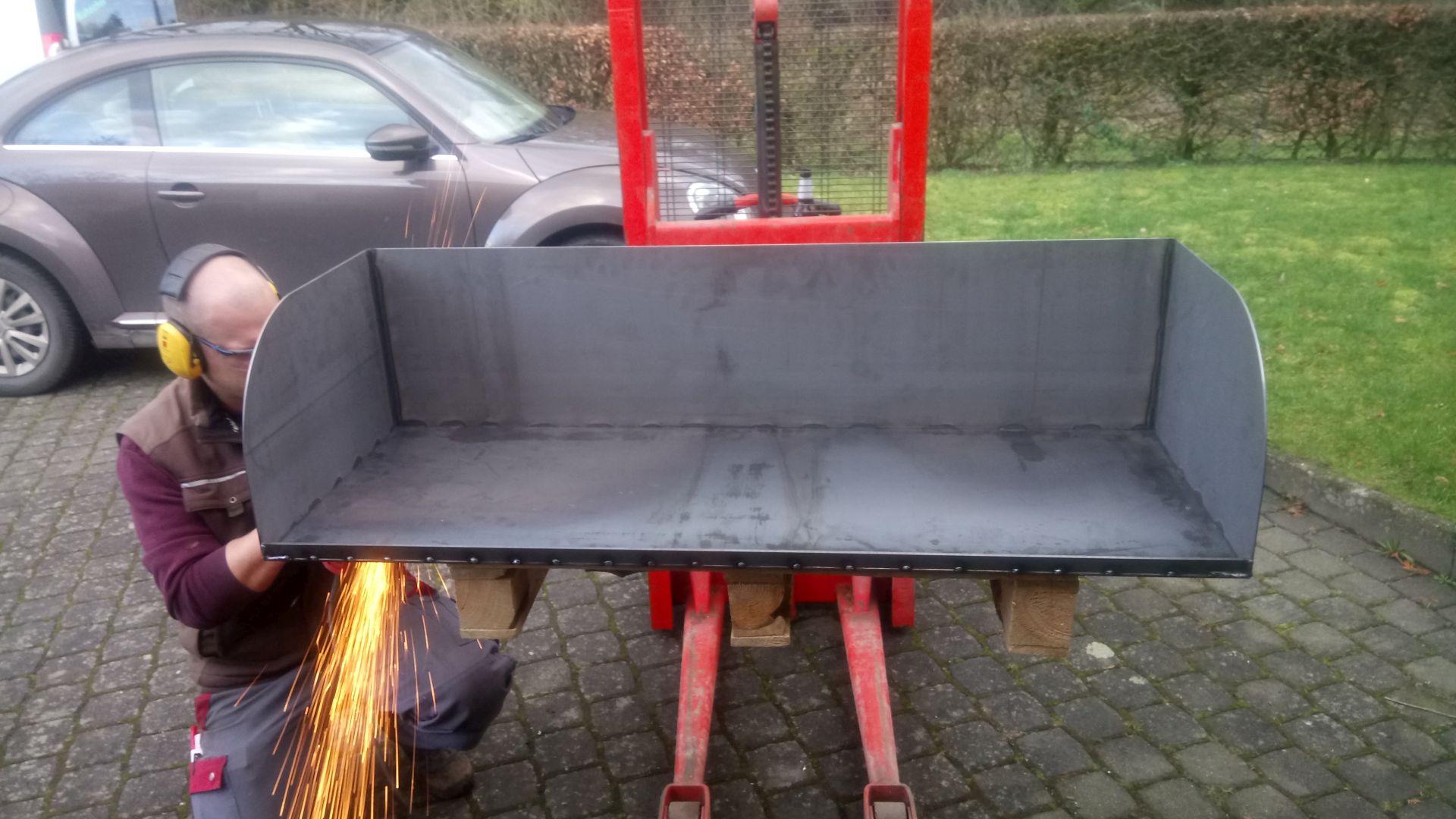

Ein Wanne wurde zusammen geschweißt.
Der Boden hat eine Stärke von 6mm, die Seitenteile und Rückwand 2 mm
Anhang anzeigen 2122198
Anhang anzeigen 2122201

Kurze Anprobe..
Eine Ablage passend zu der Sitzgarnitur sollte auch vorhanden sein...
Anhang anzeigen 2122217
Anhang anzeigen 2122218
Anhang anzeigen 2122219

Dann das ganze mit Ofenfarbe lackiert...
Anhang anzeigen 2122220
Anhang anzeigen 2122221
Anhang anzeigen 2122222

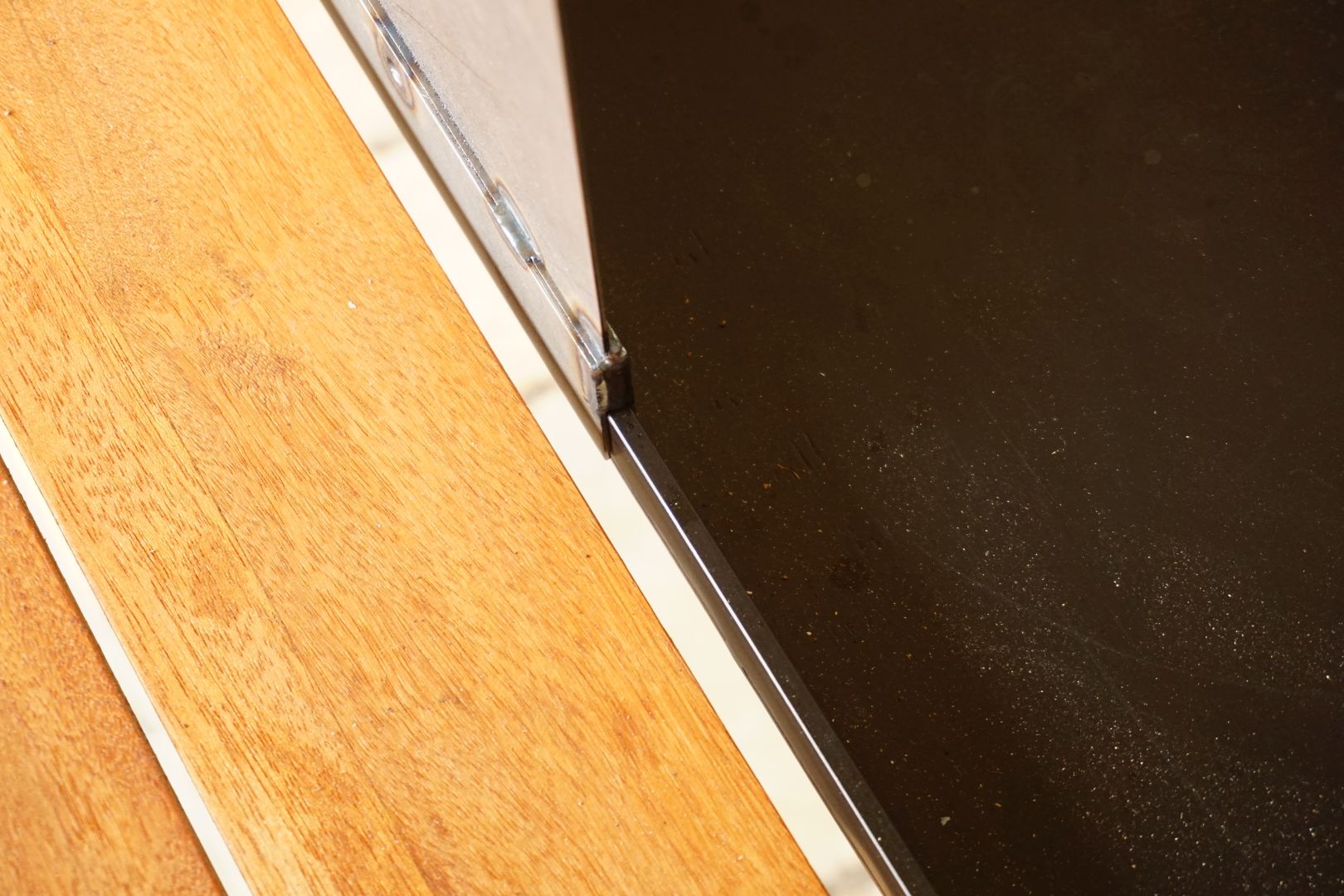

Jetzt die passenden Holzleisten verbauen...
Anhang anzeigen 2122223
Anhang anzeigen 2122224

Ein weiteres Highlight sollte auch Verwendung finden.
Endlich wird das GSV-Schild von @Nils1331 seinen Bestimmungsort finden.

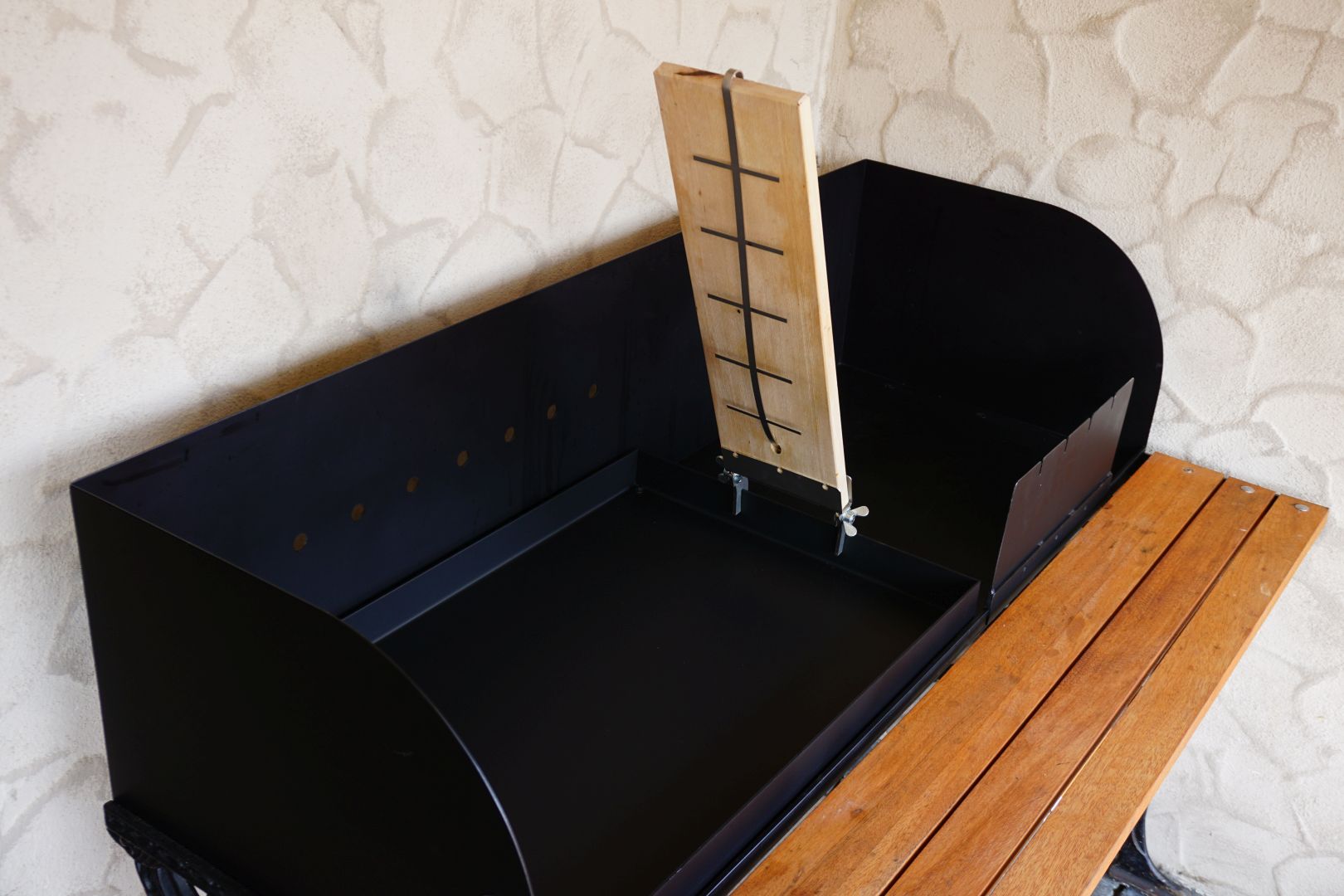

Ein Stück Schwartenbrett aus dem Baumarkt ausgesägt und die LED Beleuchtung installiert.
Anhang anzeigen 2122226
Funzt….
Anhang anzeigen 2122227
Den Rest vom Brett weiß lackiert als Reflektor..
Anhang anzeigen 2122229
Und aufgeschraubt..
Anhang anzeigen 2122230

Anhang anzeigen 2122231
Anhang anzeigen 2122232

Das war es dann fast.

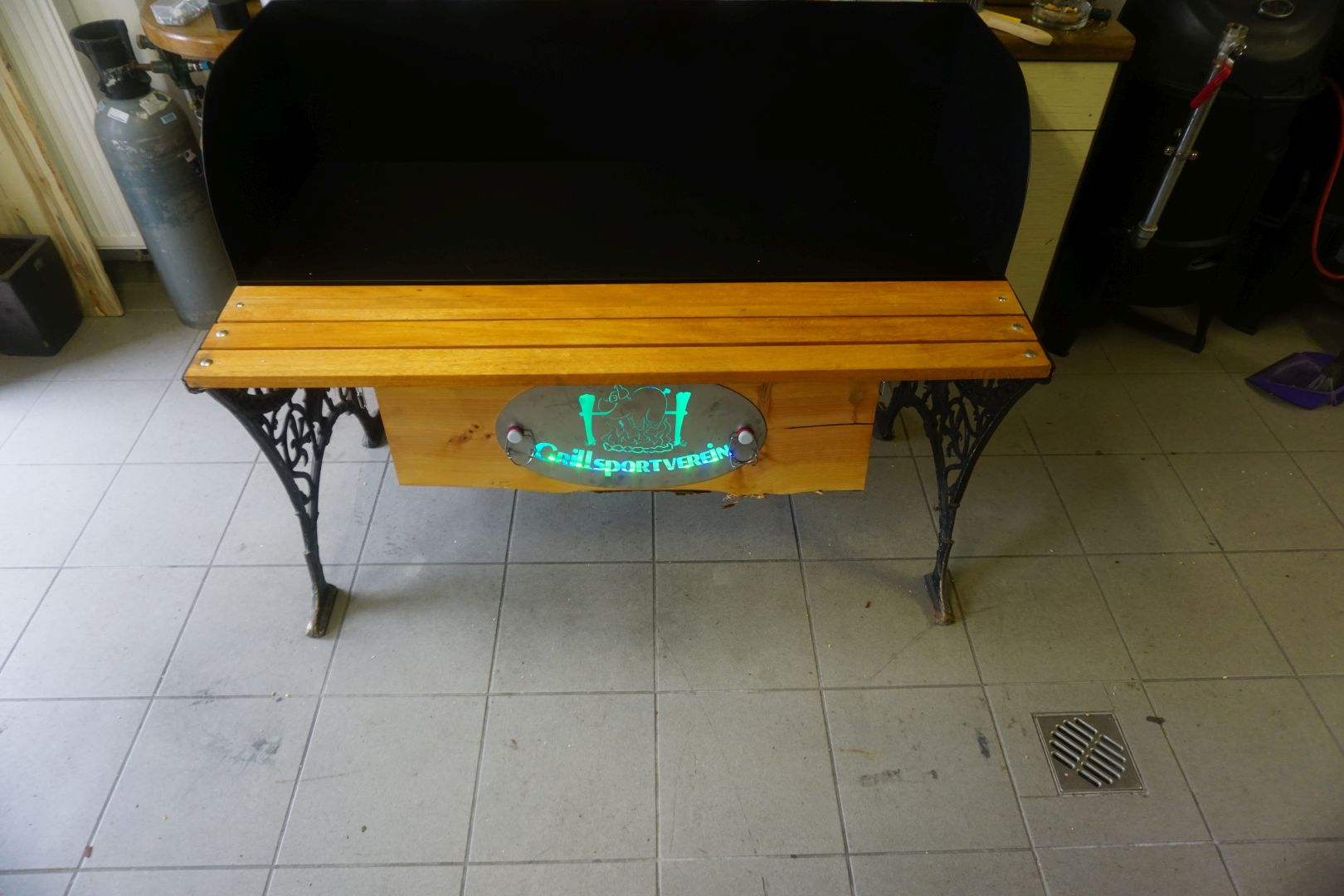

Hier noch ein paar Bilder vom fertigen Sportgerät.

Anhang anzeigen 2122244Anhang anzeigen 2122245
Anhang anzeigen 2122247
Anhang anzeigen 2122248
Anhang anzeigen 2122249
Anhang anzeigen 2122250
Anhang anzeigen 2122251
Anhang anzeigen 2122252
Anhang anzeigen 2122253
Anhang anzeigen 2122254
Anhang anzeigen 2122255
Anhang anzeigen 2122256

Ich finde, dass schaut einigermaßen gelungen aus..
Ich hoffe es gefällt euch..
Mir sind spontan schon einige Erweiterungen eingefallen, davon demnächst hier mehr....
Gestern war Einweihung, Bericht...

Vielen Dank fürs reinschauen und schönen Wochenstart!

Liebe Grüße

Schön restauriert und ein fantastischer Umbau, mit rotem Licht gefällt er mir am besten.



[Sizzlebear aka Grillbärt]

Hallo liebe Grillsportgemeinde,

in Ermangelung eines Mangal-Grills und da wir gerne Spieße grillen, habe ich über eine neue App
für unsere Grillstation nachgedacht.....

und das kam dabei heraus....

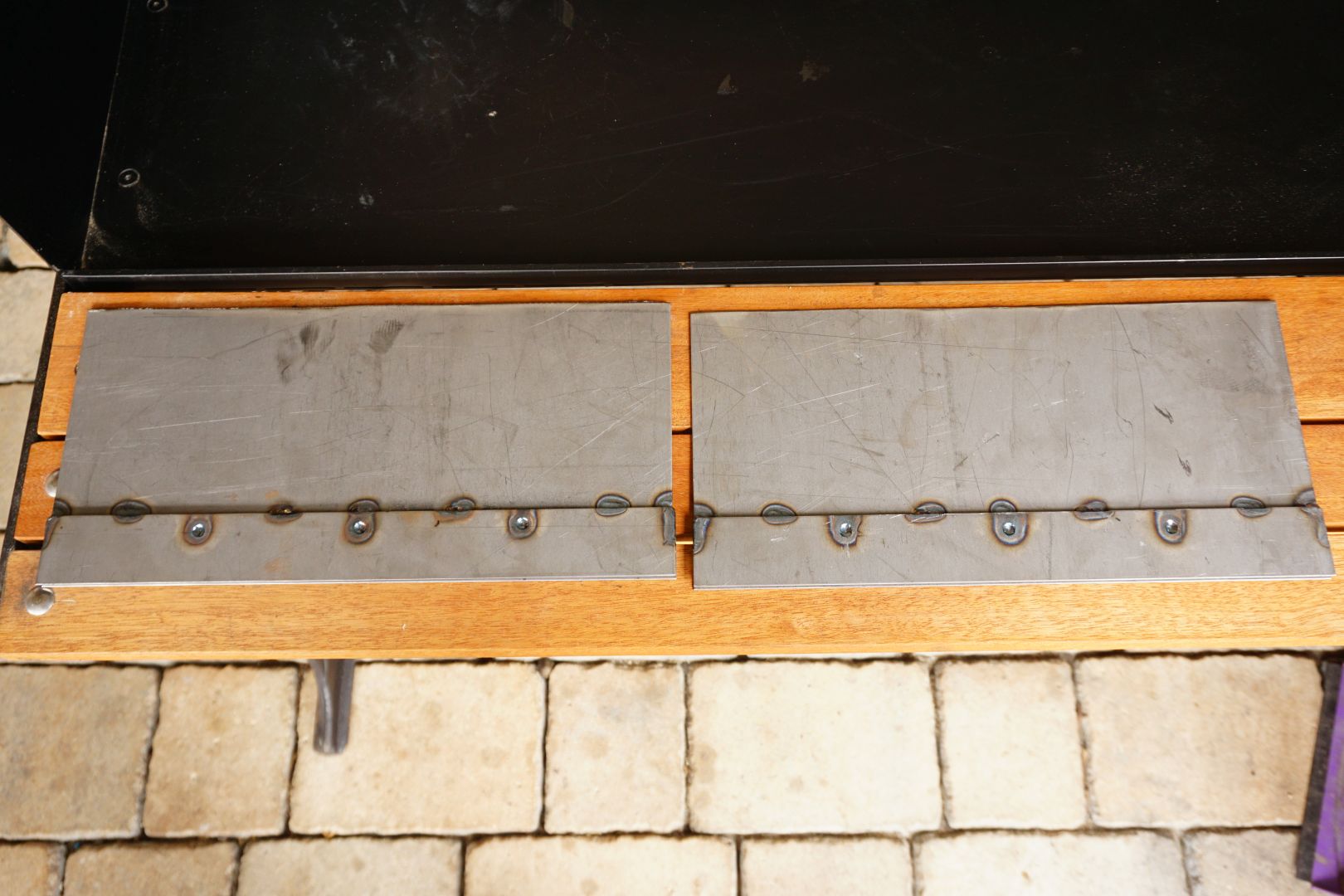

Zunächst vom Schlosser d.V. zwei Bleche von je 350 mm Breite und 150 mm Höhe anfertigen lassen.
Seitlich je zwei Bleche aufgeschweißt, damit eine Aufstecknut entsteht.....

Anhang anzeigen 2135527

Passt....
Anhang anzeigen 2135528

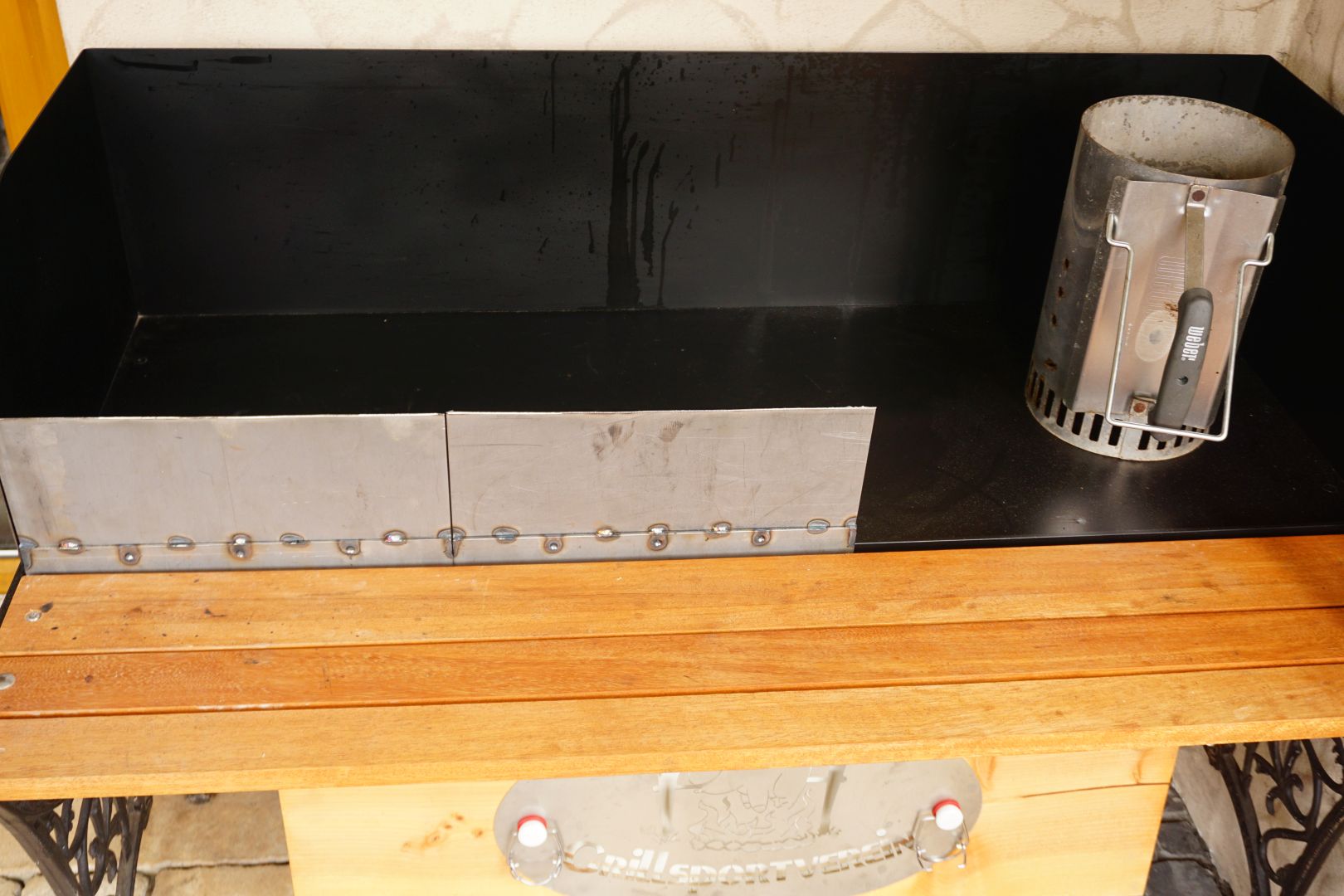

Probemontage
Anhang anzeigen 2135529

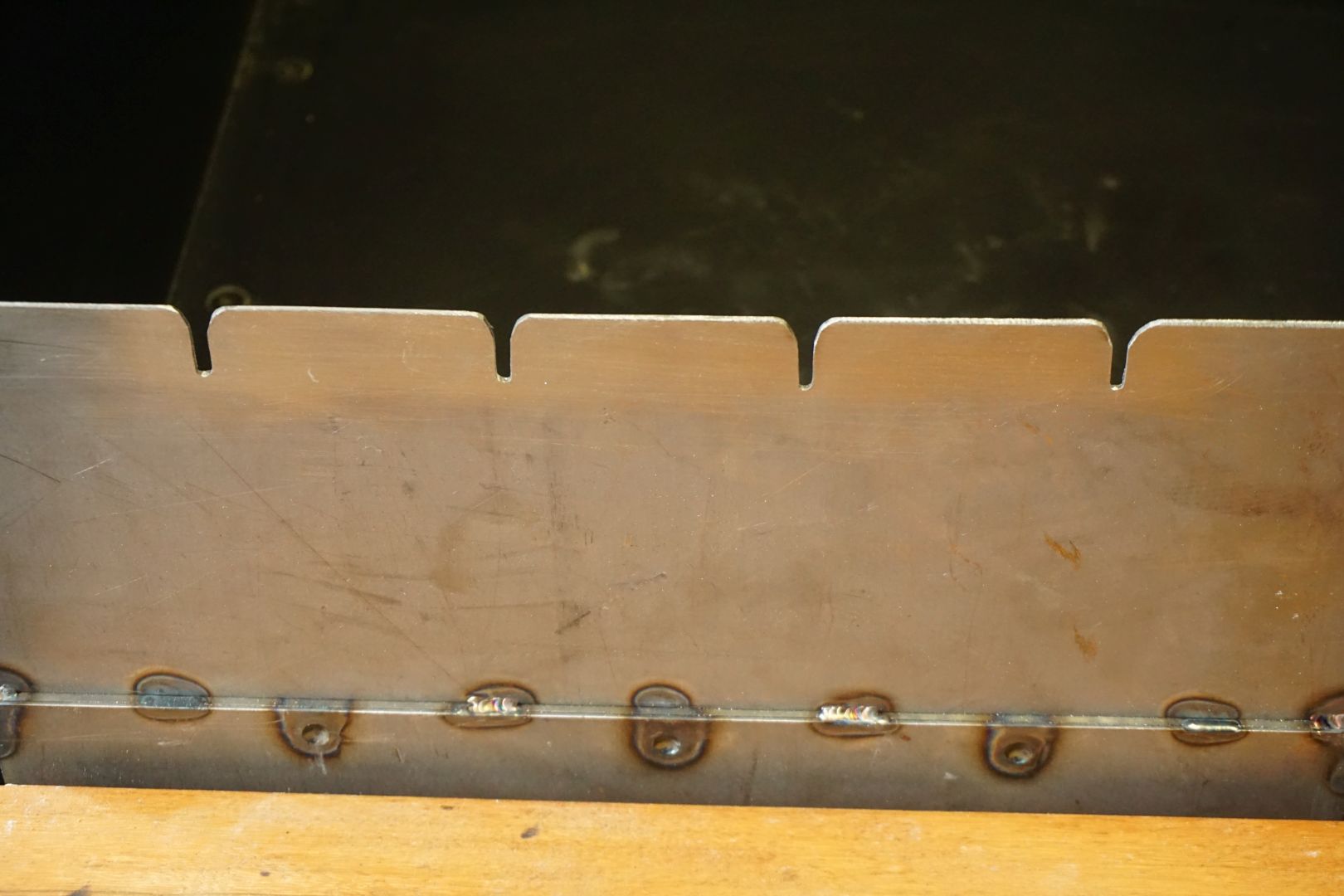

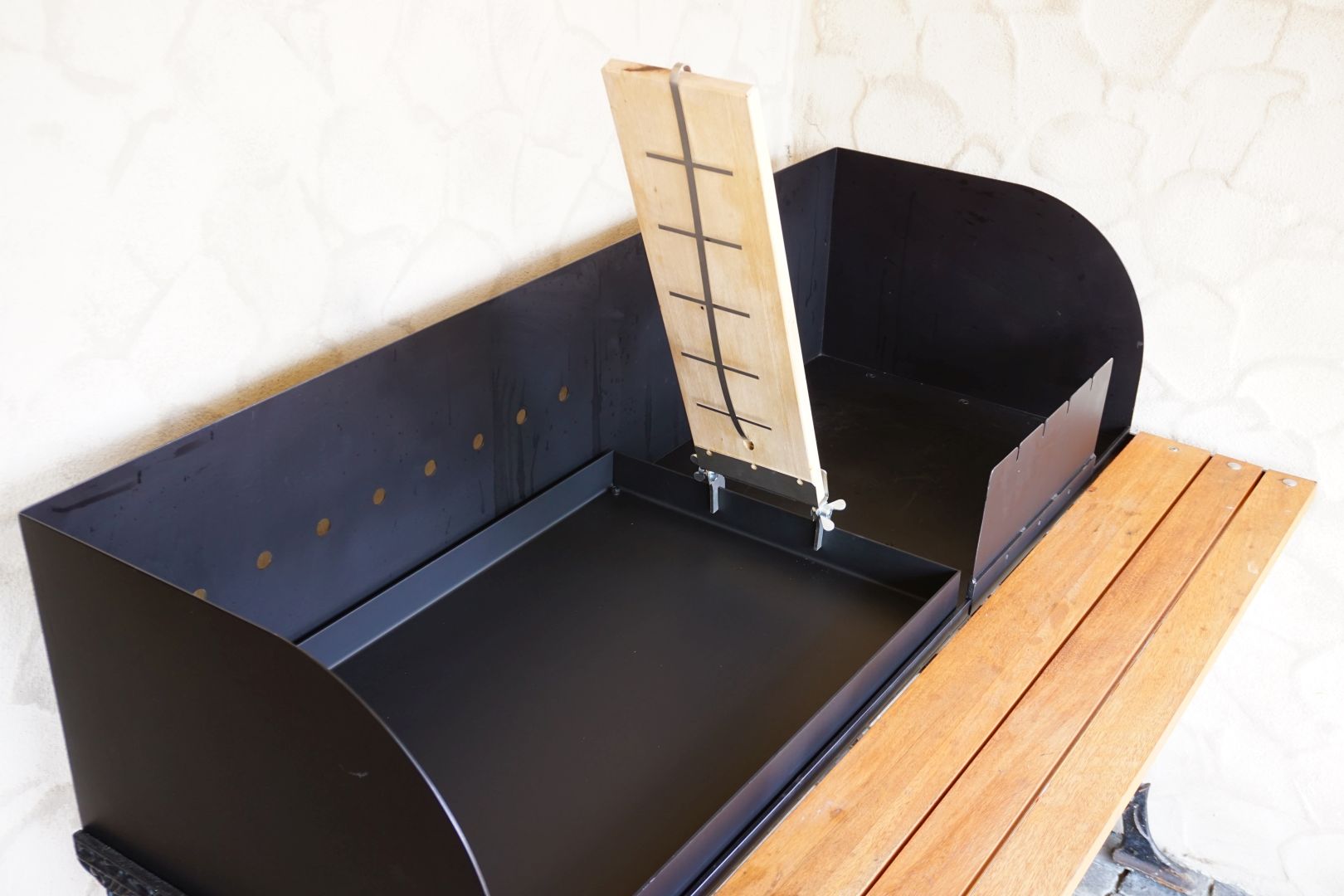

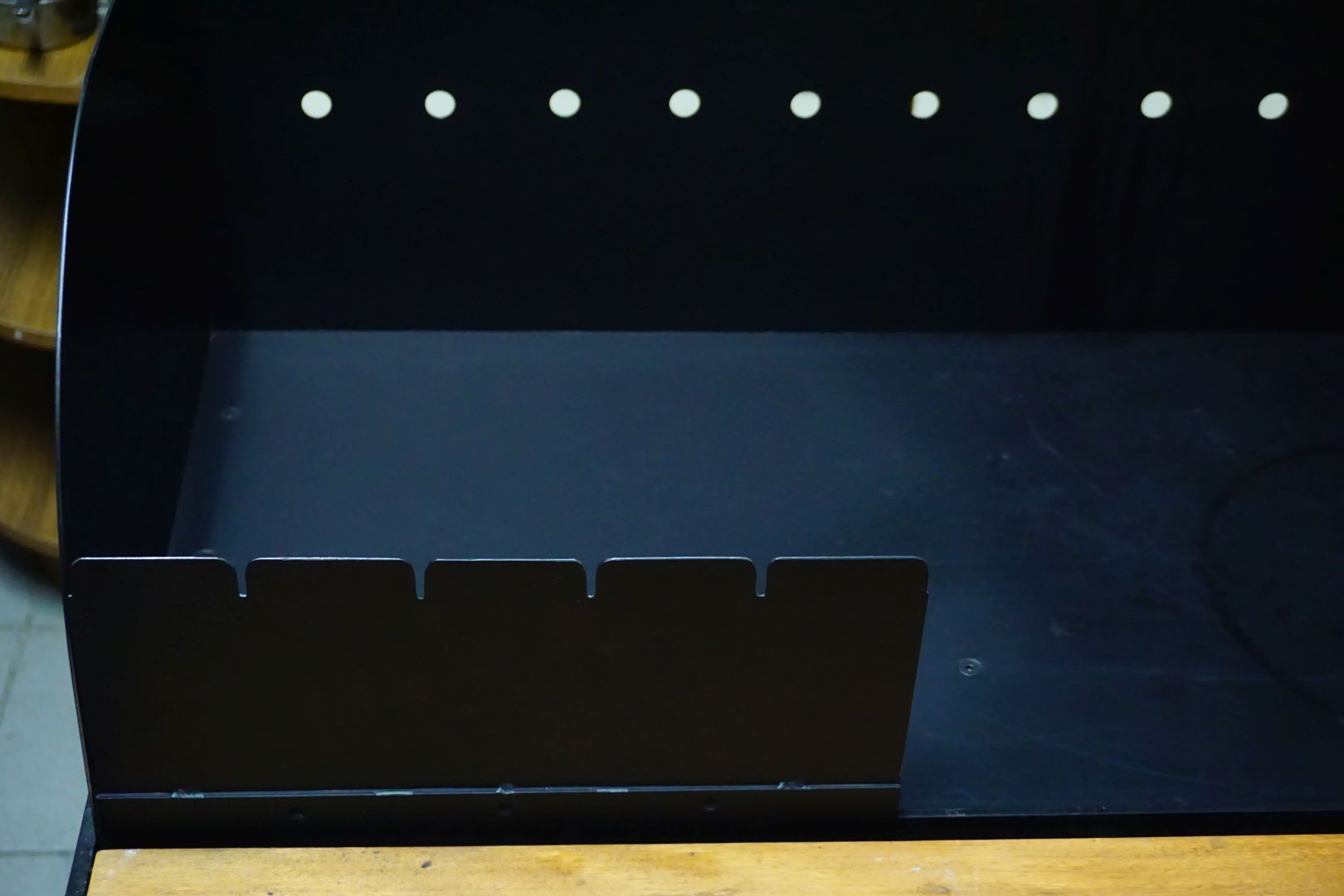

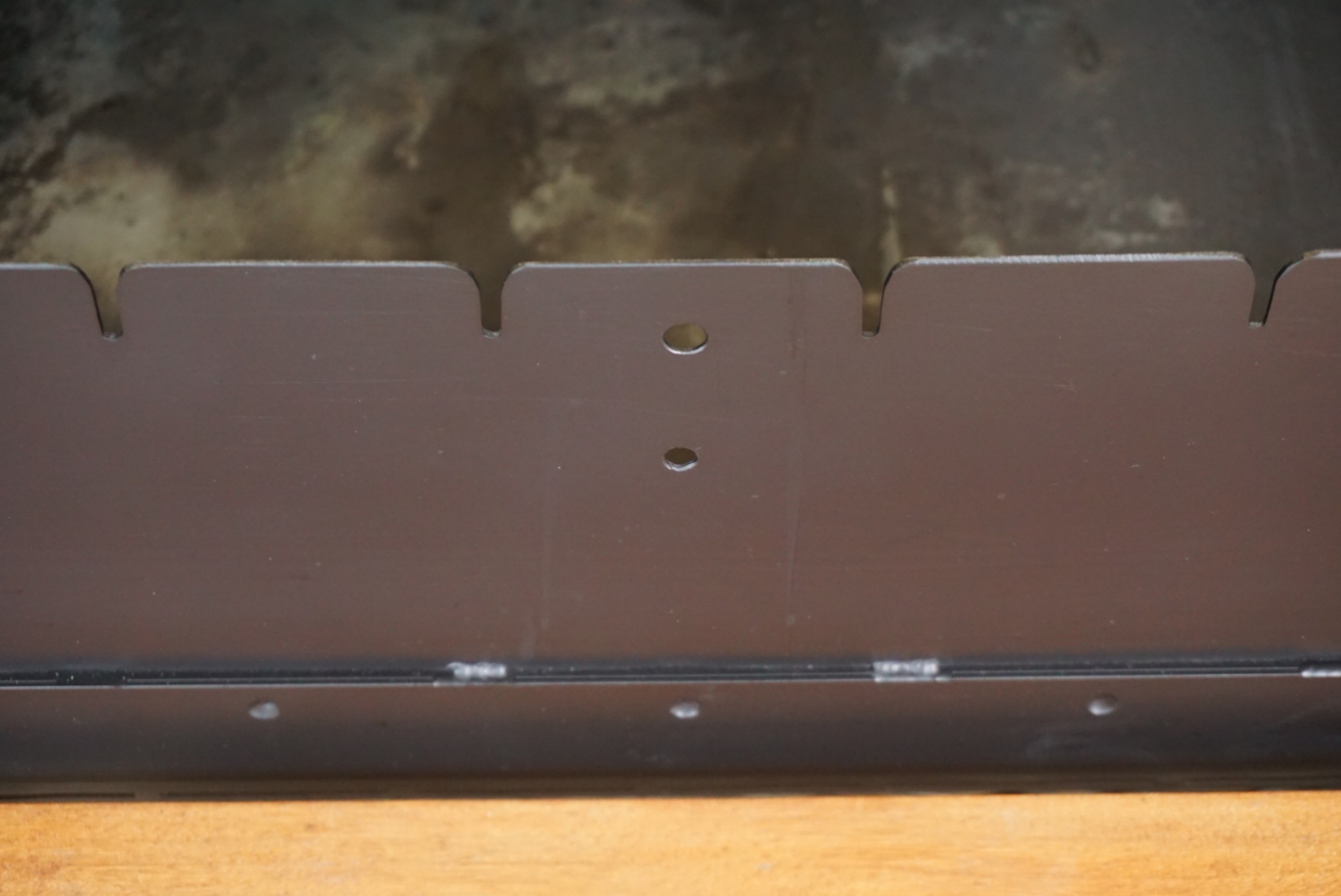

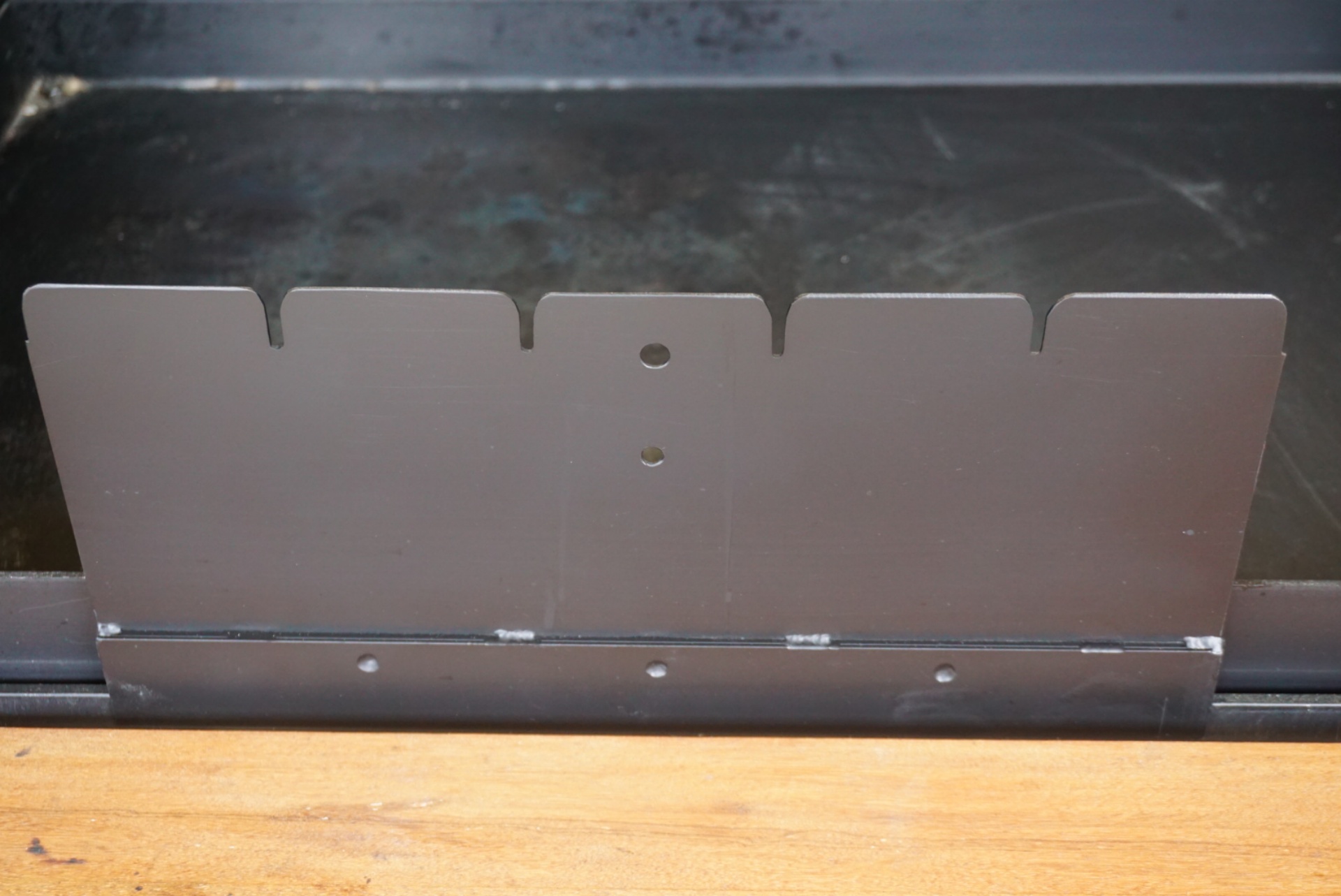

Anschließend habe ich Auflagenuten in die Bleche eingebracht....
Später mehr, warum ich die Form der Nuten so gewählt habe..
Anhang anzeigen 2135530

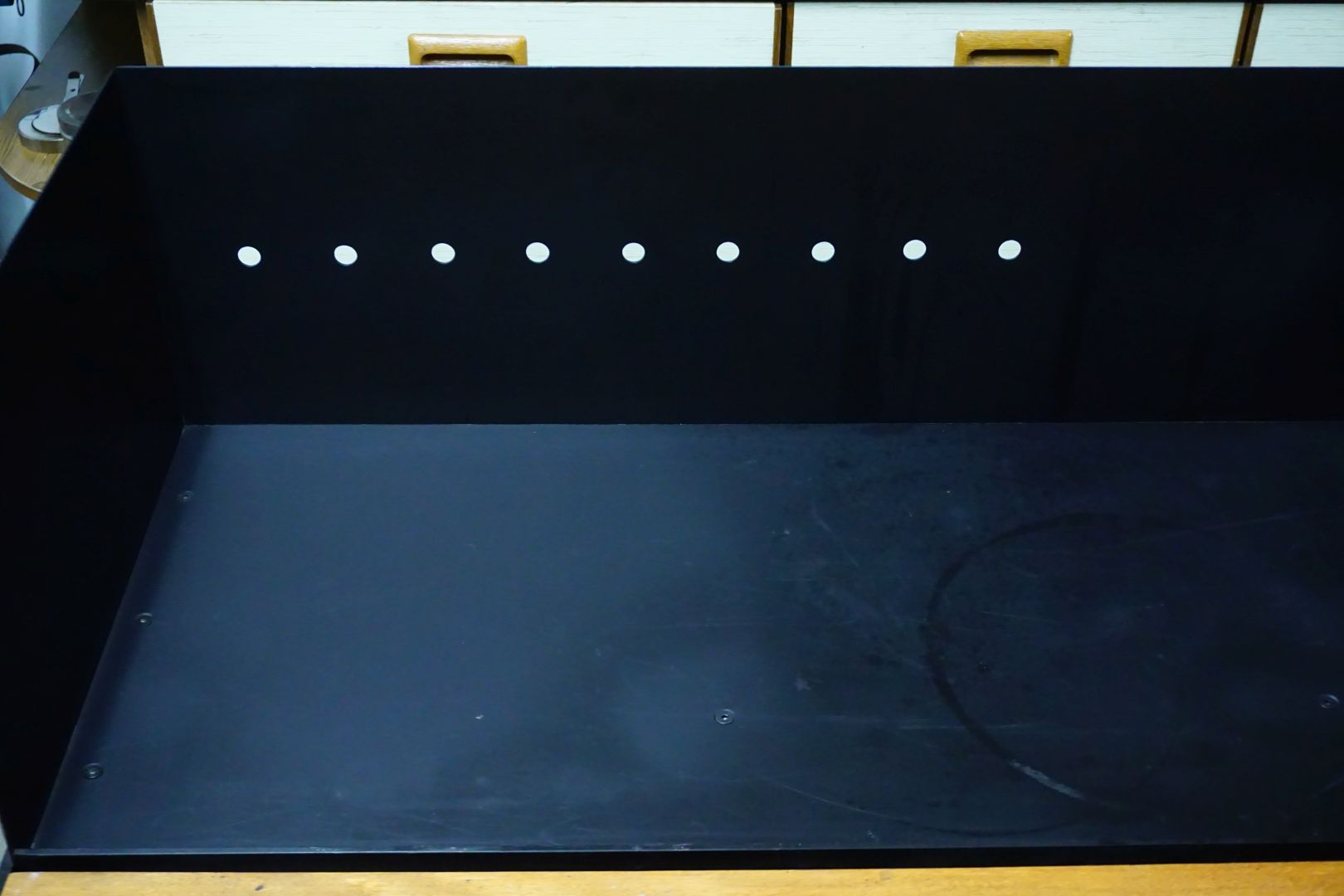

An der Rückwand der Station die Gegenlager gebohrt..
Anhang anzeigen 2135531

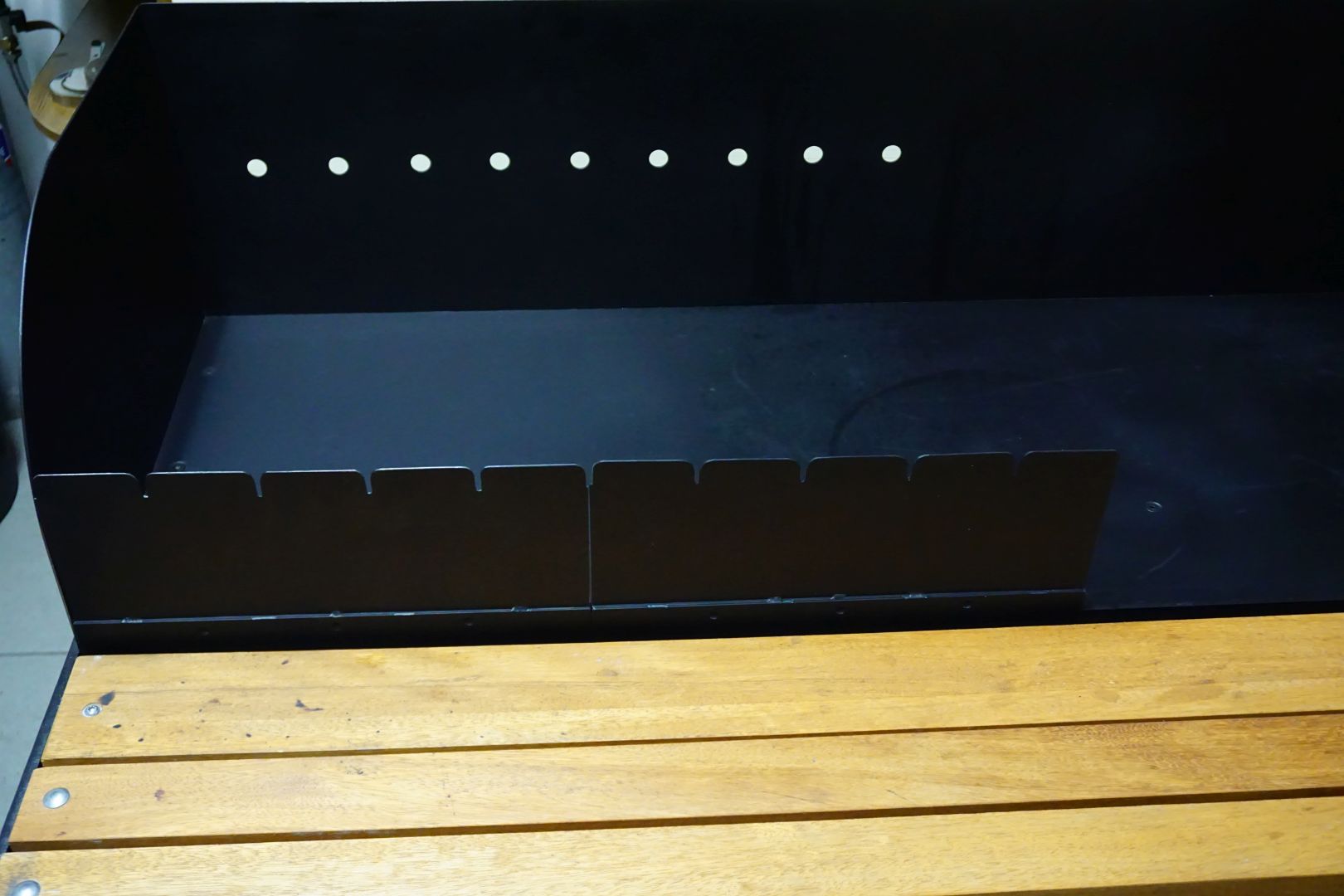

Die Bleche mit Ofenfarbe lackiert und aufgesteckt...
Anhang anzeigen 2135532
Anhang anzeigen 2135533

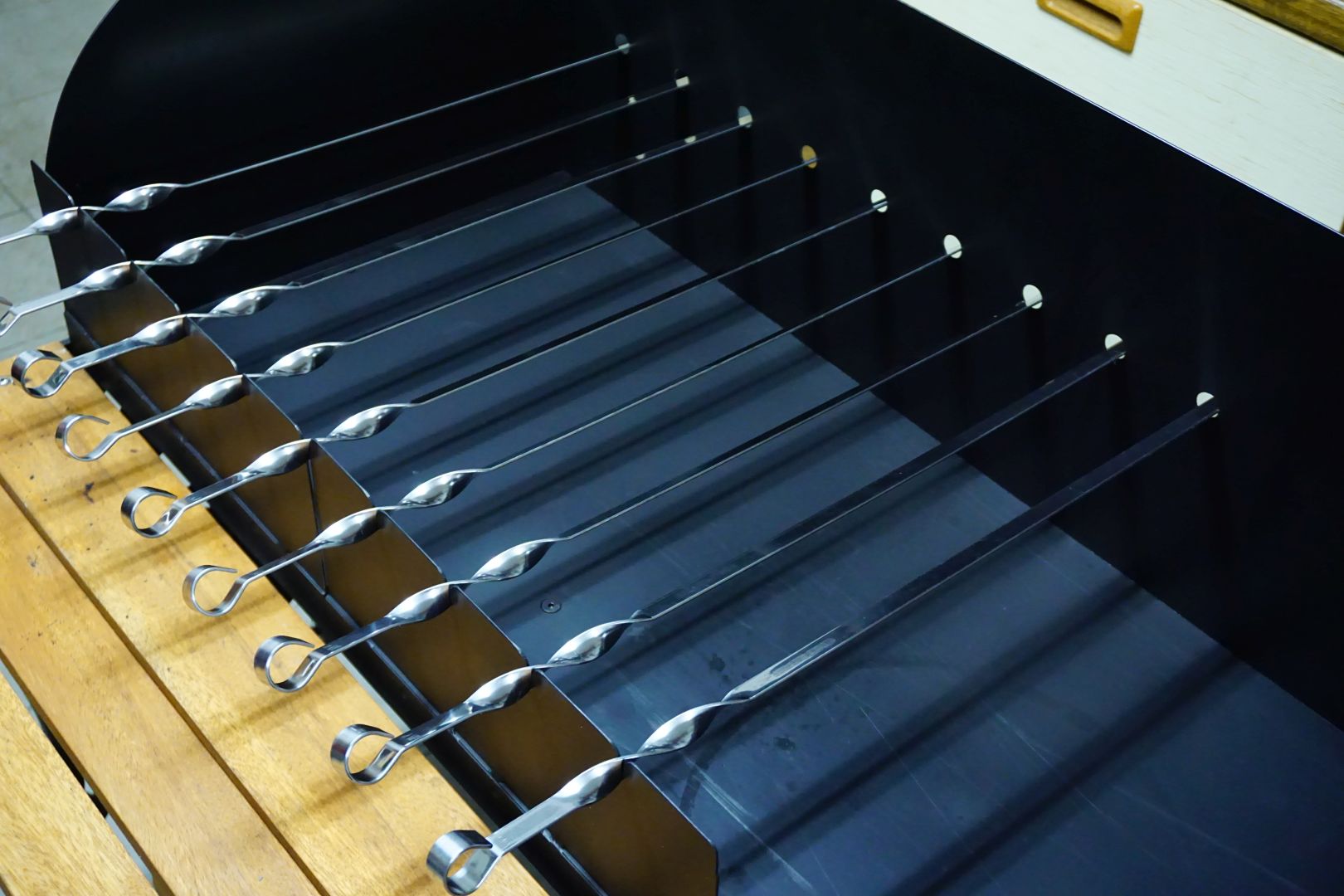

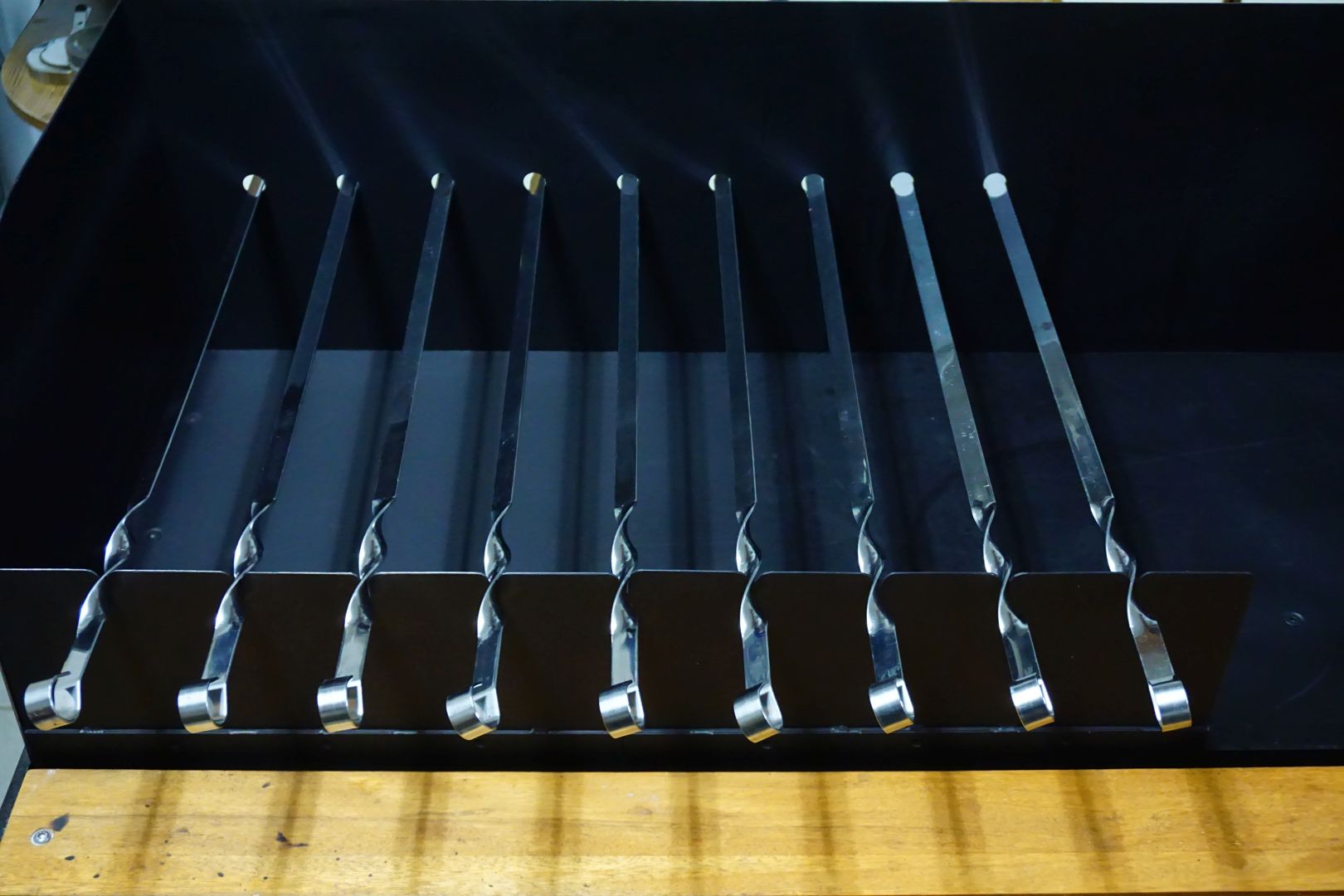

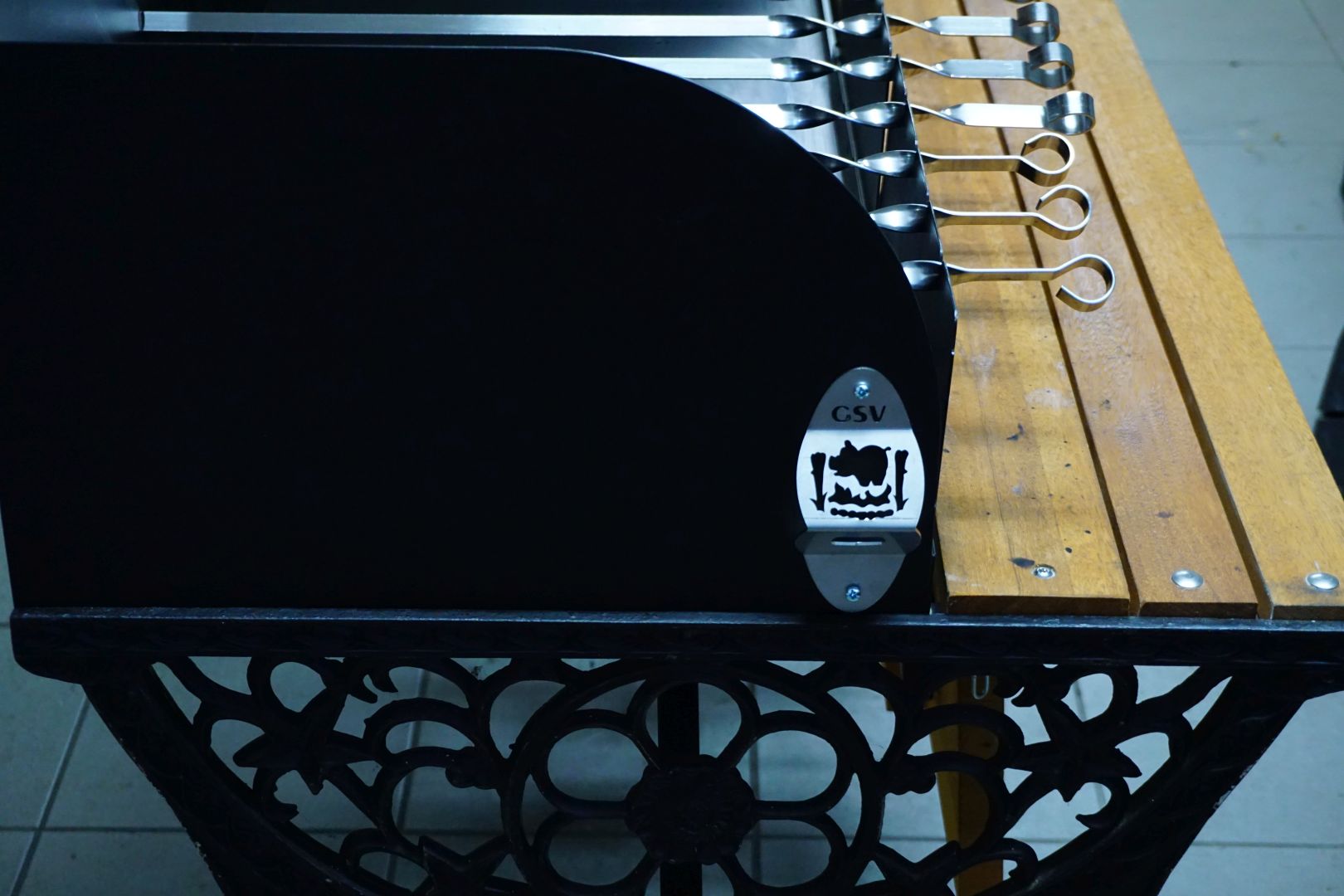

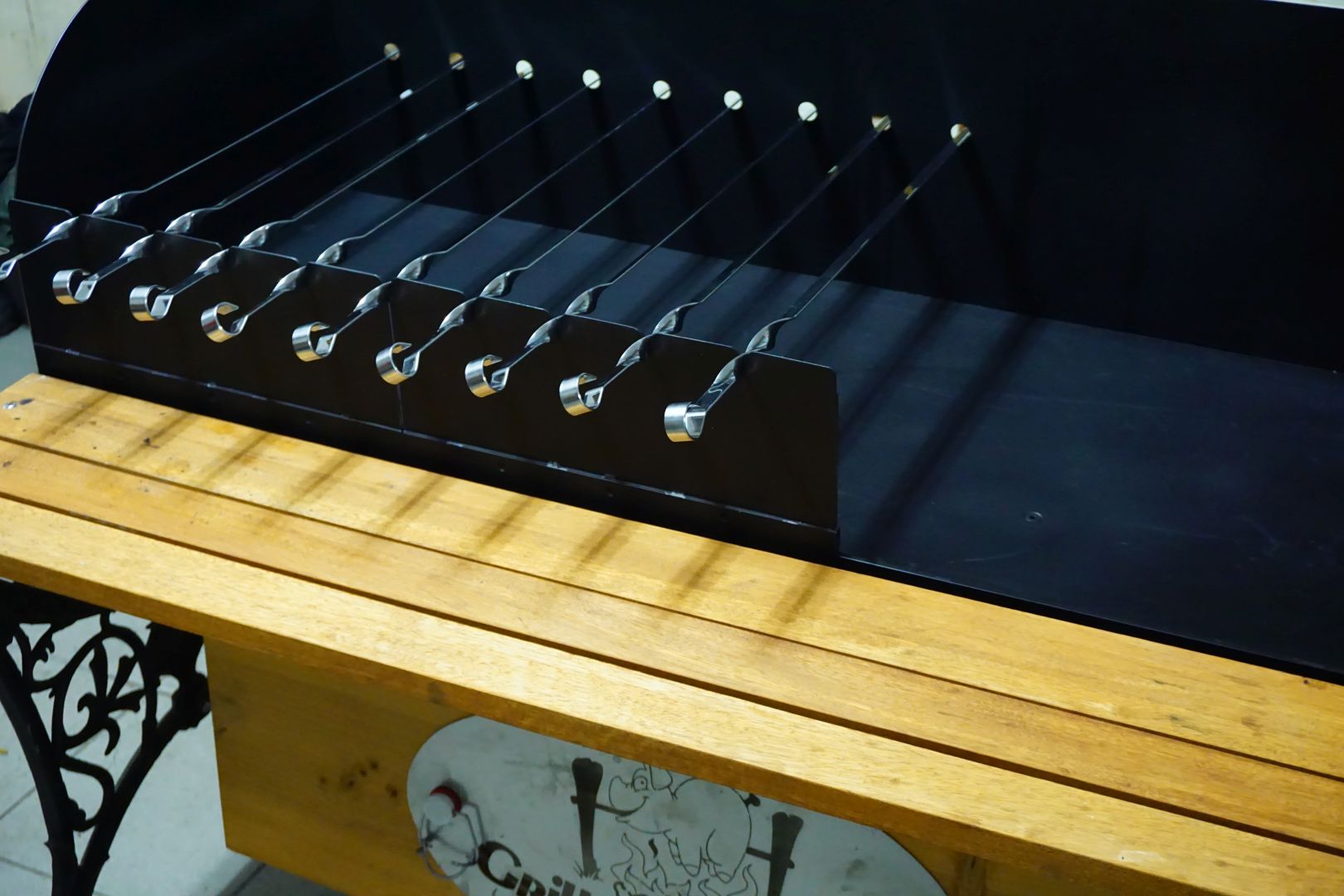

In der Zwischenzeit die passenden Spieße bestellt, et voilà.....
Anhang anzeigen 2135538

Durch die Form der Auflagenuten und der Griffe, entsteht die Drehbewegung der Spieße lediglich durch vor-und zurückschieben derselben.....
Anhang anzeigen 2135539
Anhang anzeigen 2135540

Abschließend der Grillstation noch ein kleines Feature spendiert ( könnte mal nützlich werden)..
Anhang anzeigen 2135541

So, dass war es erstmal wieder bis hierher.
Hoffe es gefällt euch.
Ich freue mich schon auf die erste Spießvergrillung -Klick

Vielen Dank für`s reinschauen !
Bis demnächst.

Knaller.



[Sizzlebear aka Grillbärt]

Hallo liebe Grillsportgemeinde,

die nächste App war erst in zwei Wochen geplant, der Schlosser m.V. lieferte jedoch gestern überraschend schnell.
Es erfolgte eine kontaktlose Übergabe..
Also muss ich euch heute schon wieder belästigen....

Zunächst zur Idee:
Ich richte mich mal an alle Männer im Forum.
Kennt ihr dieses Gefühl der Angst, wenn man(n) ein neues Spielzeug bekommt?
Man hegt und pflegt das neue Stück, bloß keine Kratzer, keine Dellen, hoffentlich geht nichts kaputt, polieren, putzen usw.
Genau dieses Gefühl ereilte mich als ich darüber nachdachte:
Mensch, in dem Ding wird ja Feuer gemacht, mit glühenden Kohlen hantiert und schwere Gusstöpfe darin bewegt,
ganz zu Schweigen von heruntertropfendem Fett....
Ok, ich übertreibe ein wenig..
Also kurzum, ein schützendes und funktionelles Element musste noch her...
Jetzt bin ich ein bisschen beruhigt...

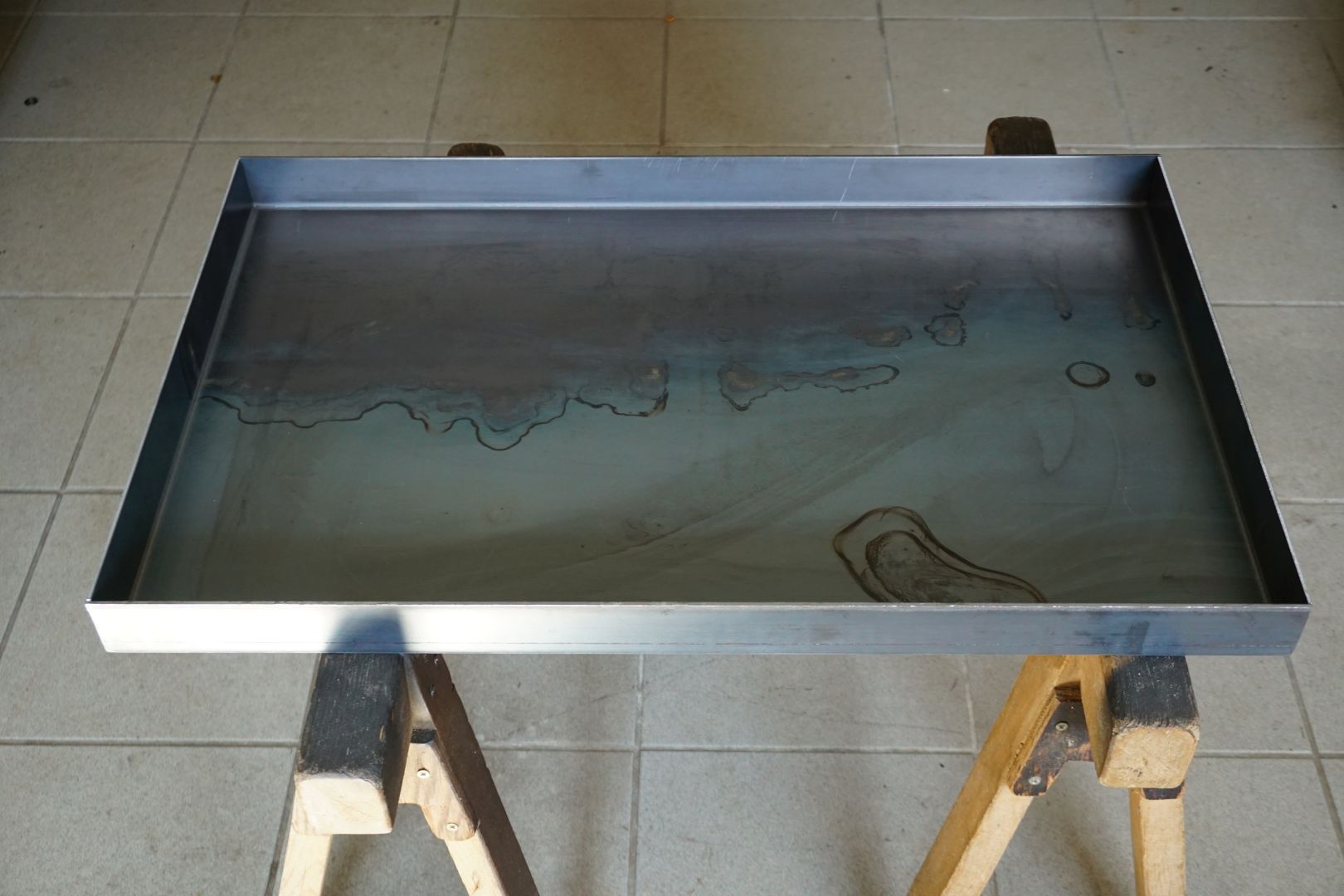

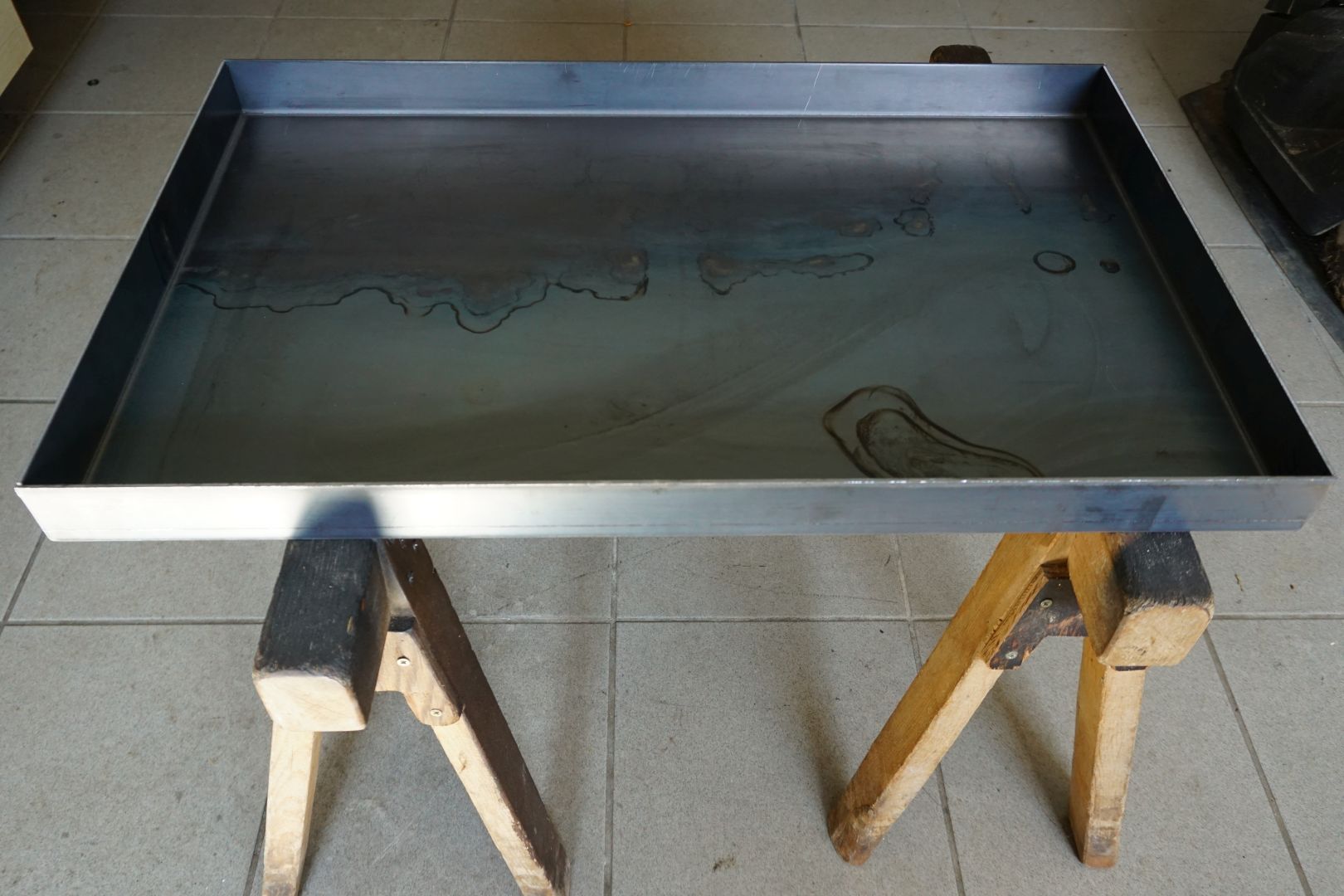

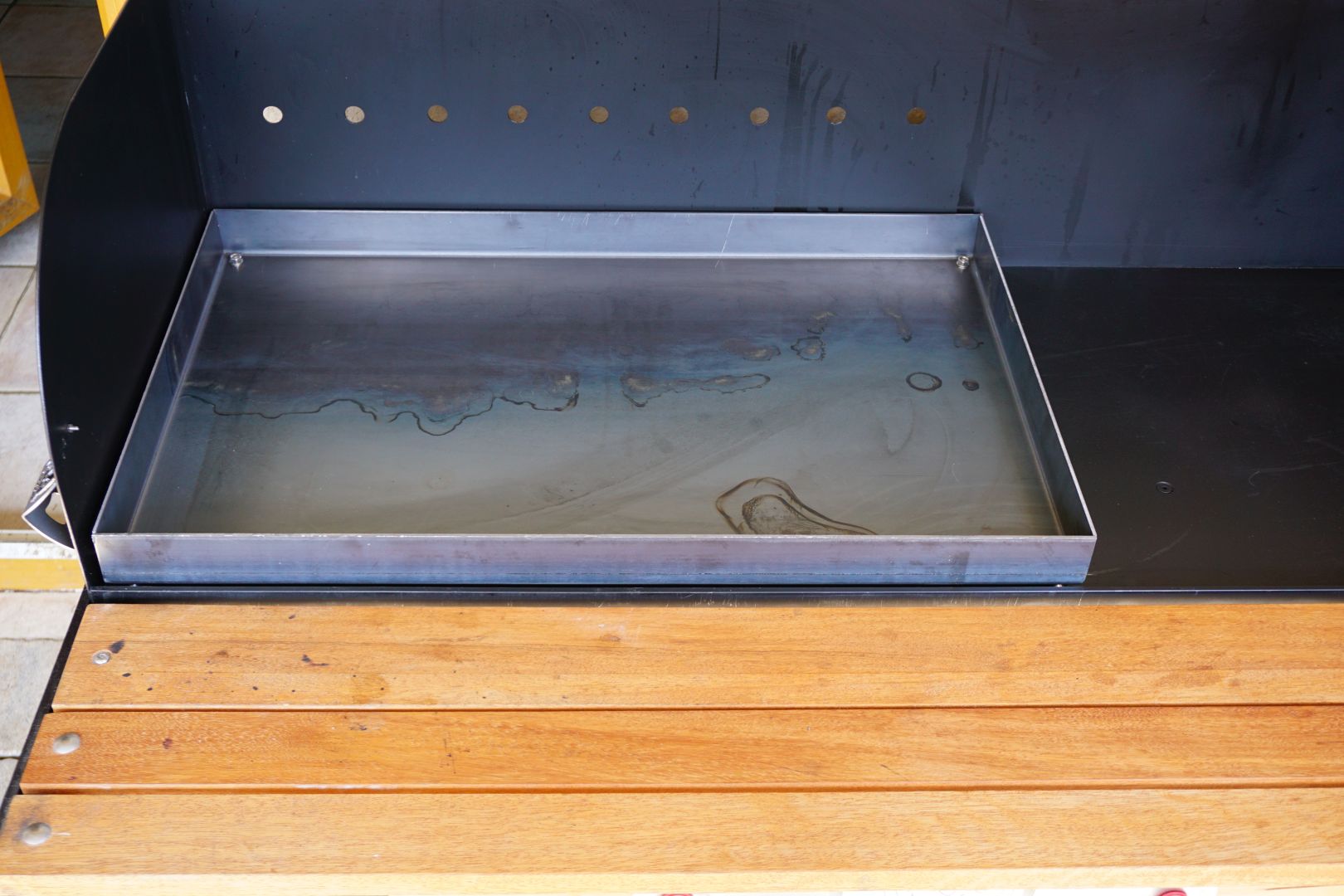

Ich habe mir eine Wanne von 430 x 700 x 50 mm und 3mm Wandstärke überlegt..

Anhang anzeigen 2139076
Anhang anzeigen 2139077

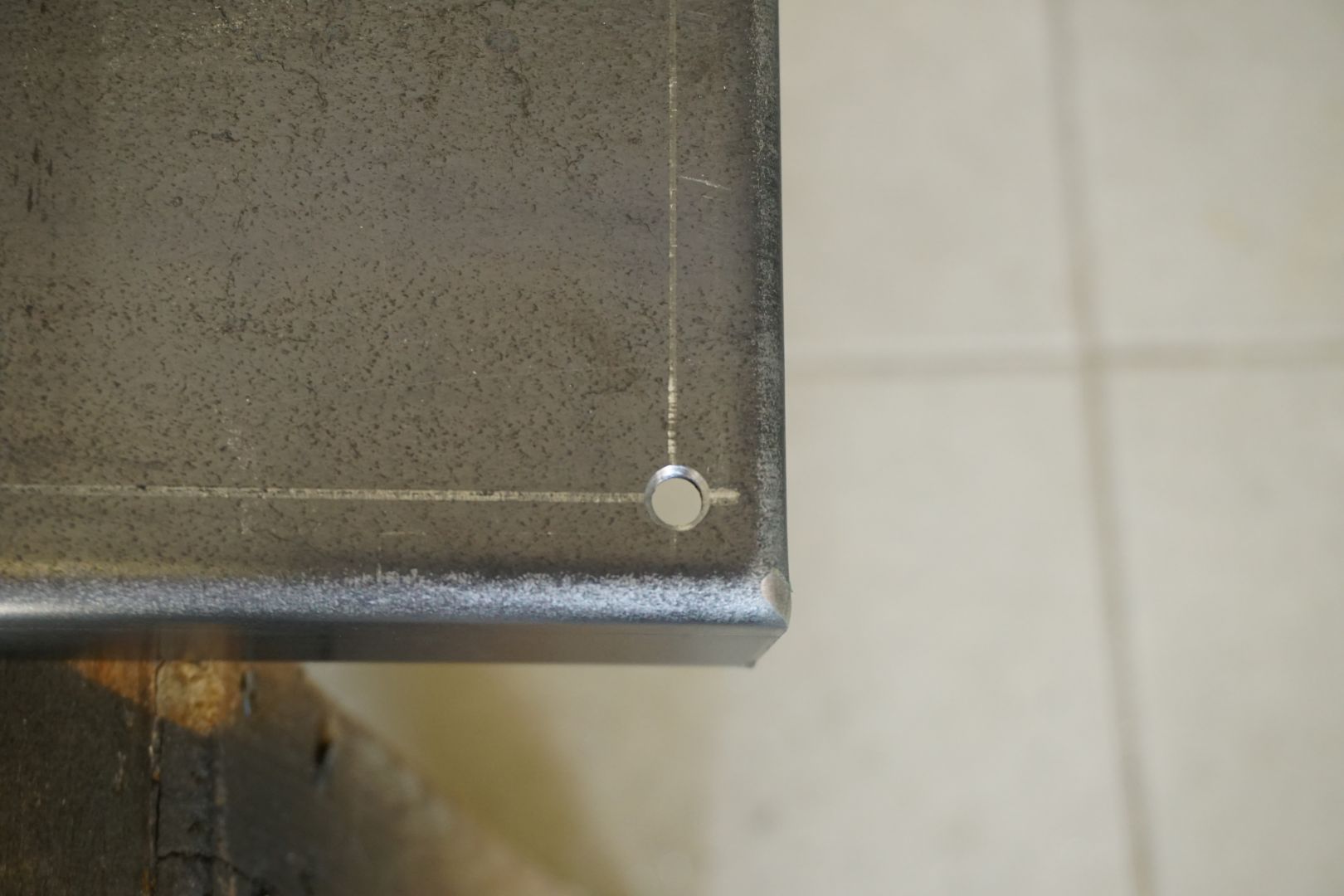

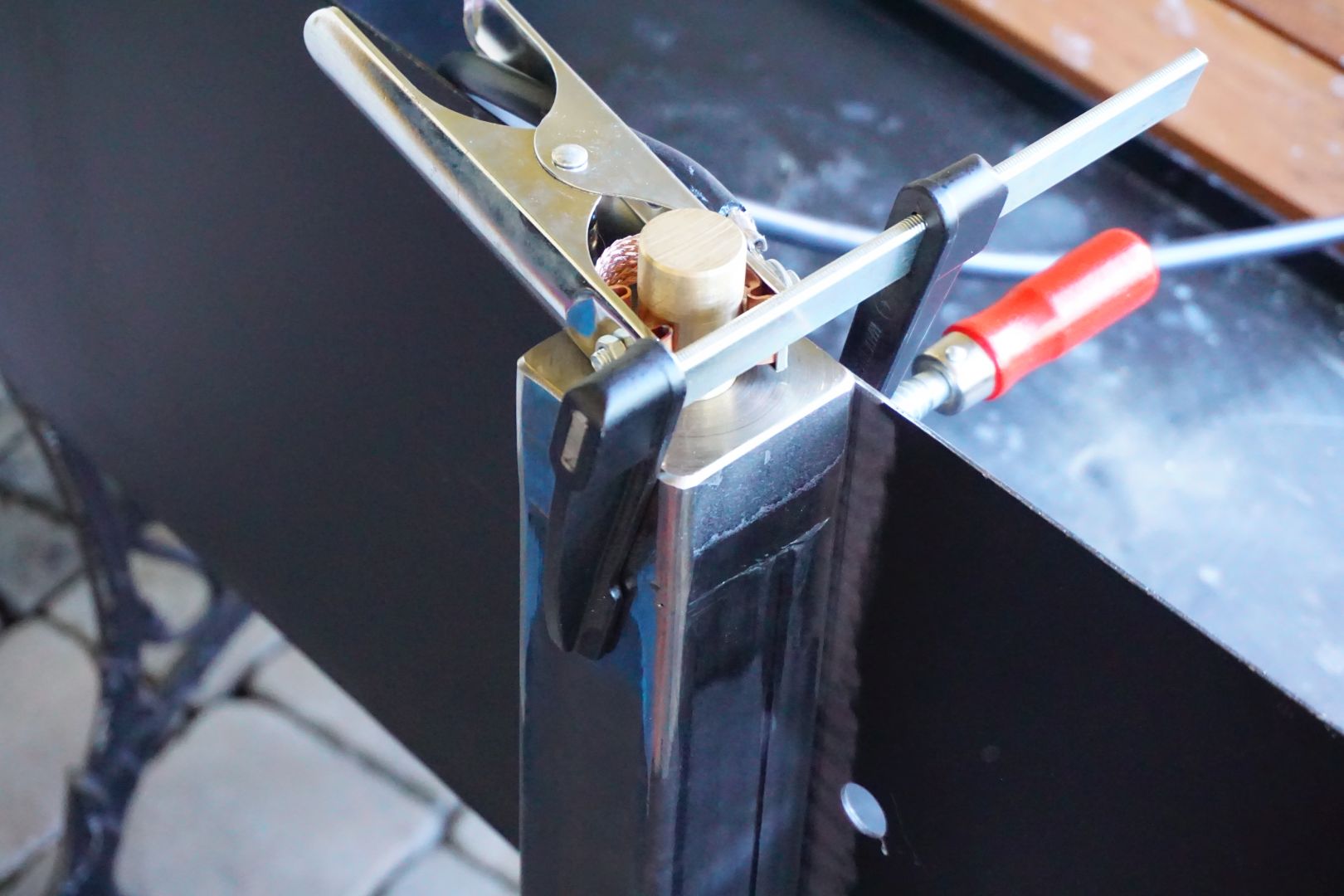

In den Ecken eine Bohrung angebracht..
Anhang anzeigen 2139080

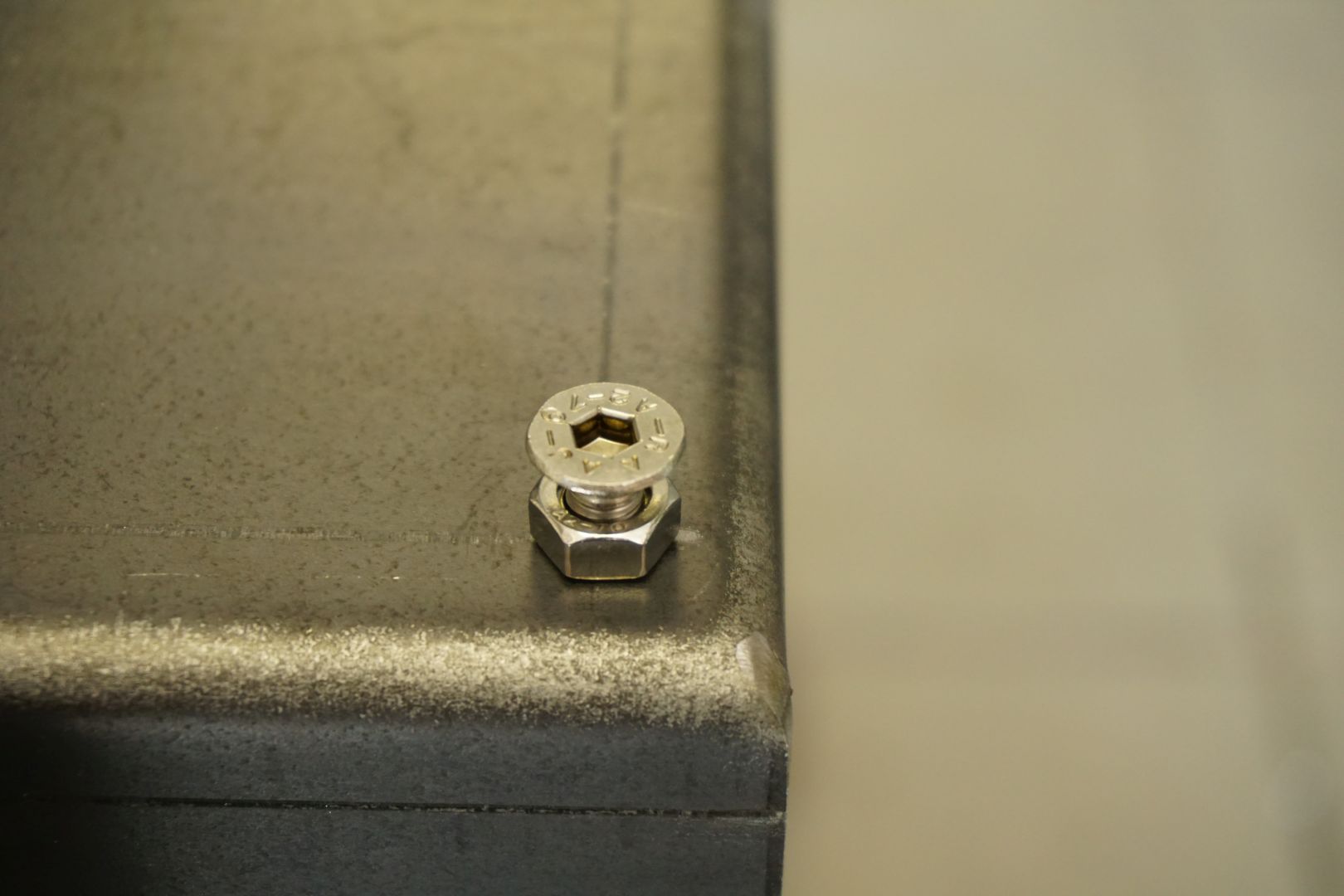

Für die Abstandshalter, Abstand ist ja das Gebot der Stunde
Anhang anzeigen 2139083

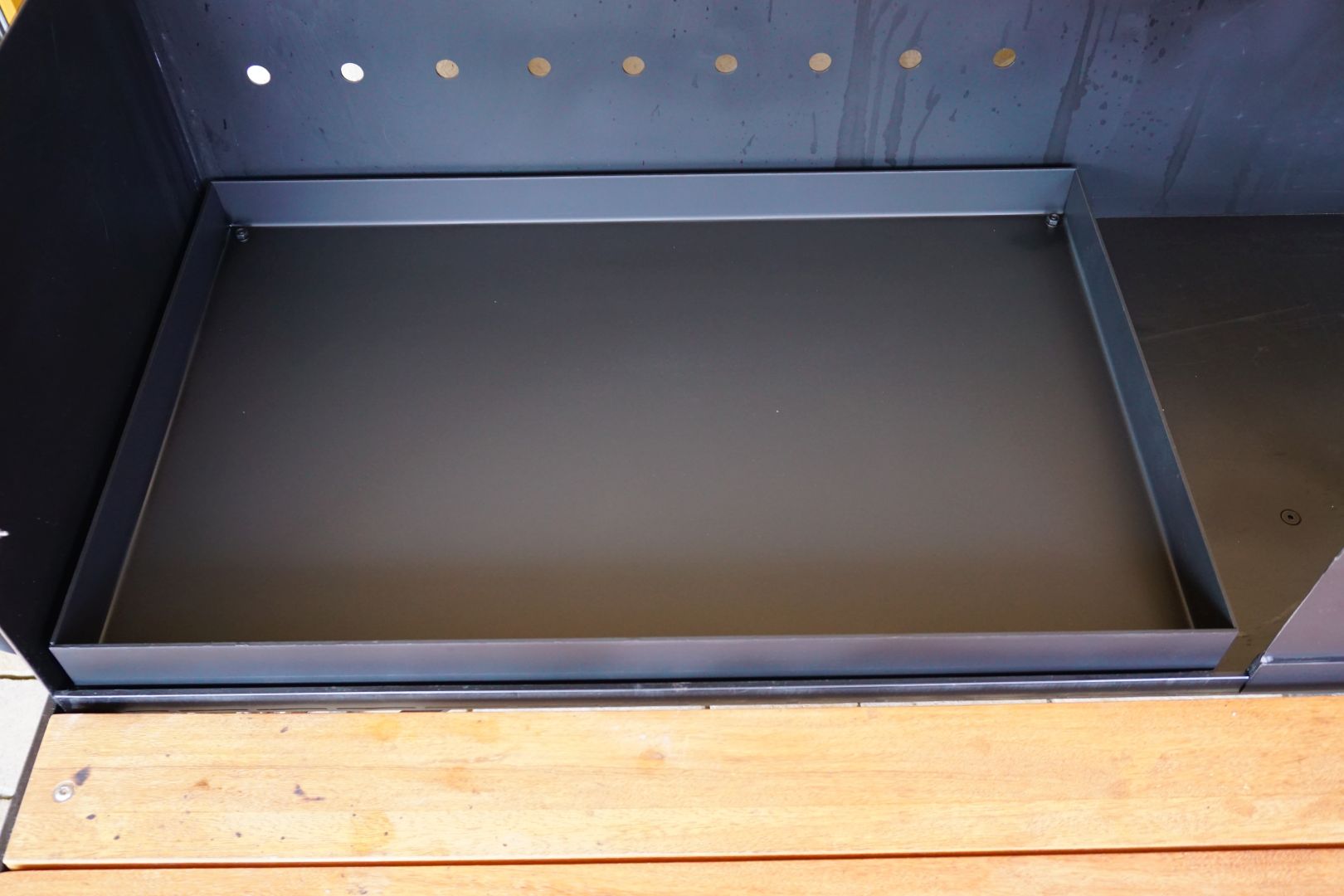

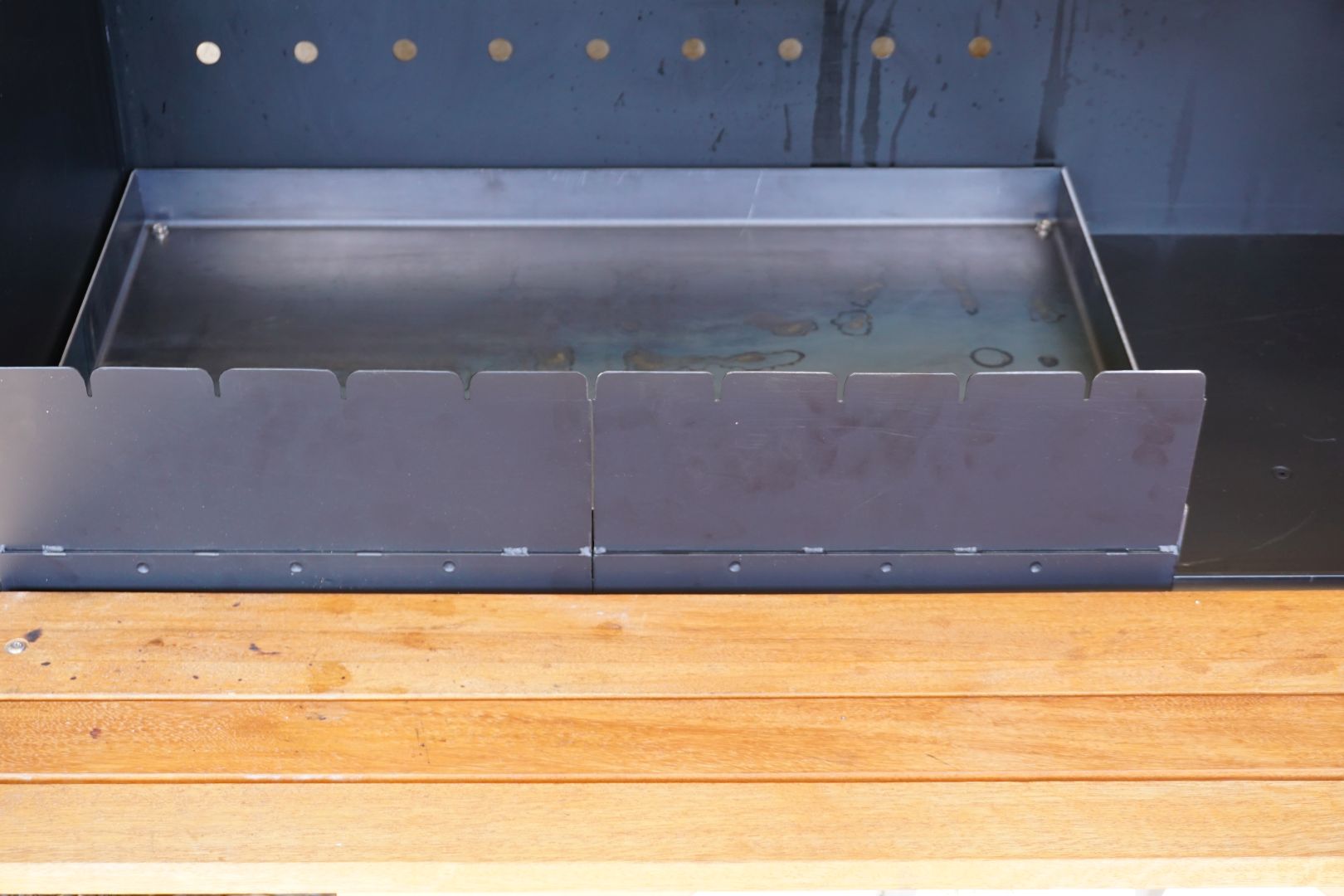

Probeeinbau... passt!
Anhang anzeigen 2139089
Anhang anzeigen 2139090

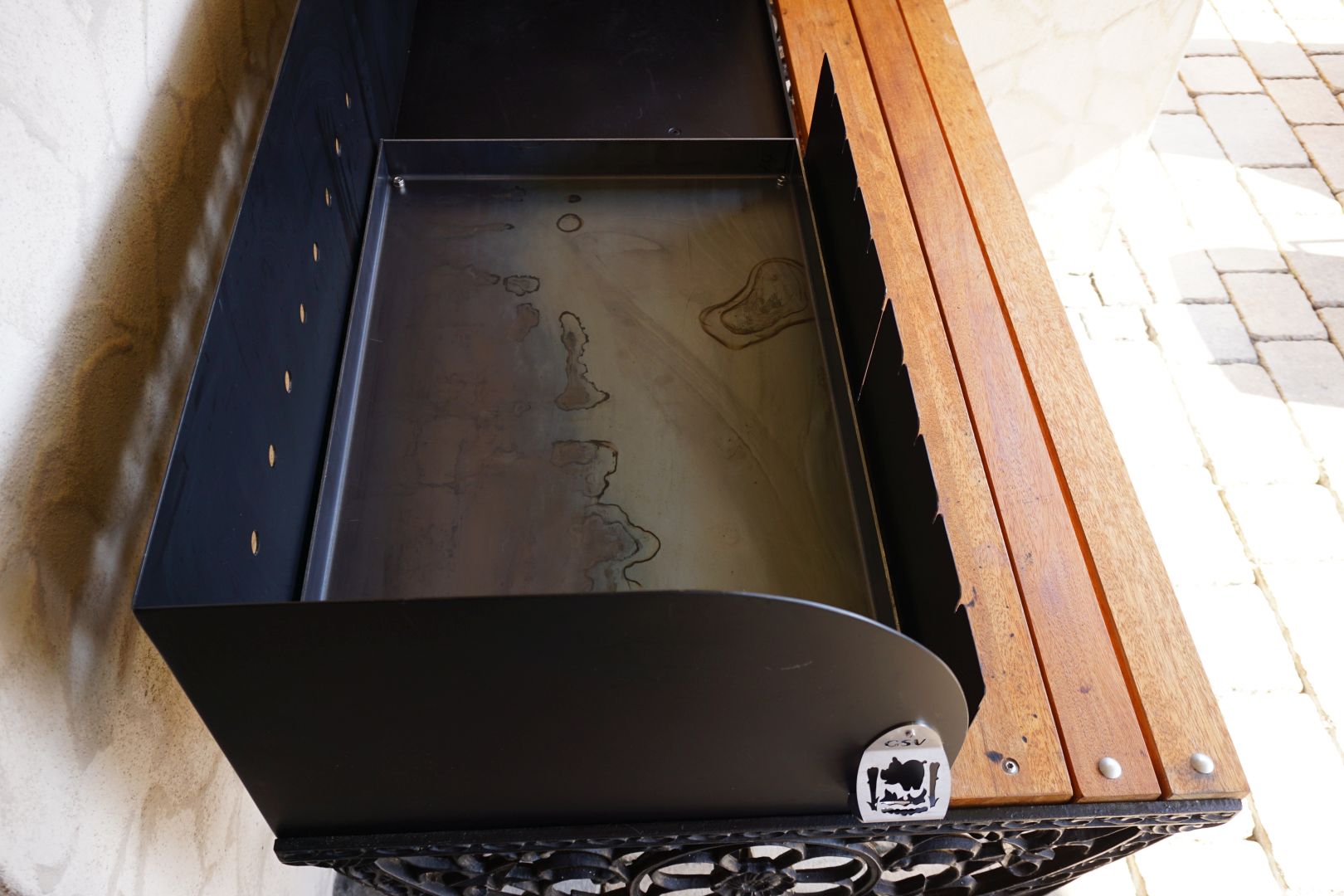

Die Wanne deckt jetzt den kompletten Bereich der Spießhalterungen ab und kann flexibel in der Station hin und her
bewegt werden..
Anhang anzeigen 2139091

Wieder etwas Ofenlack..
Anhang anzeigen 2139105

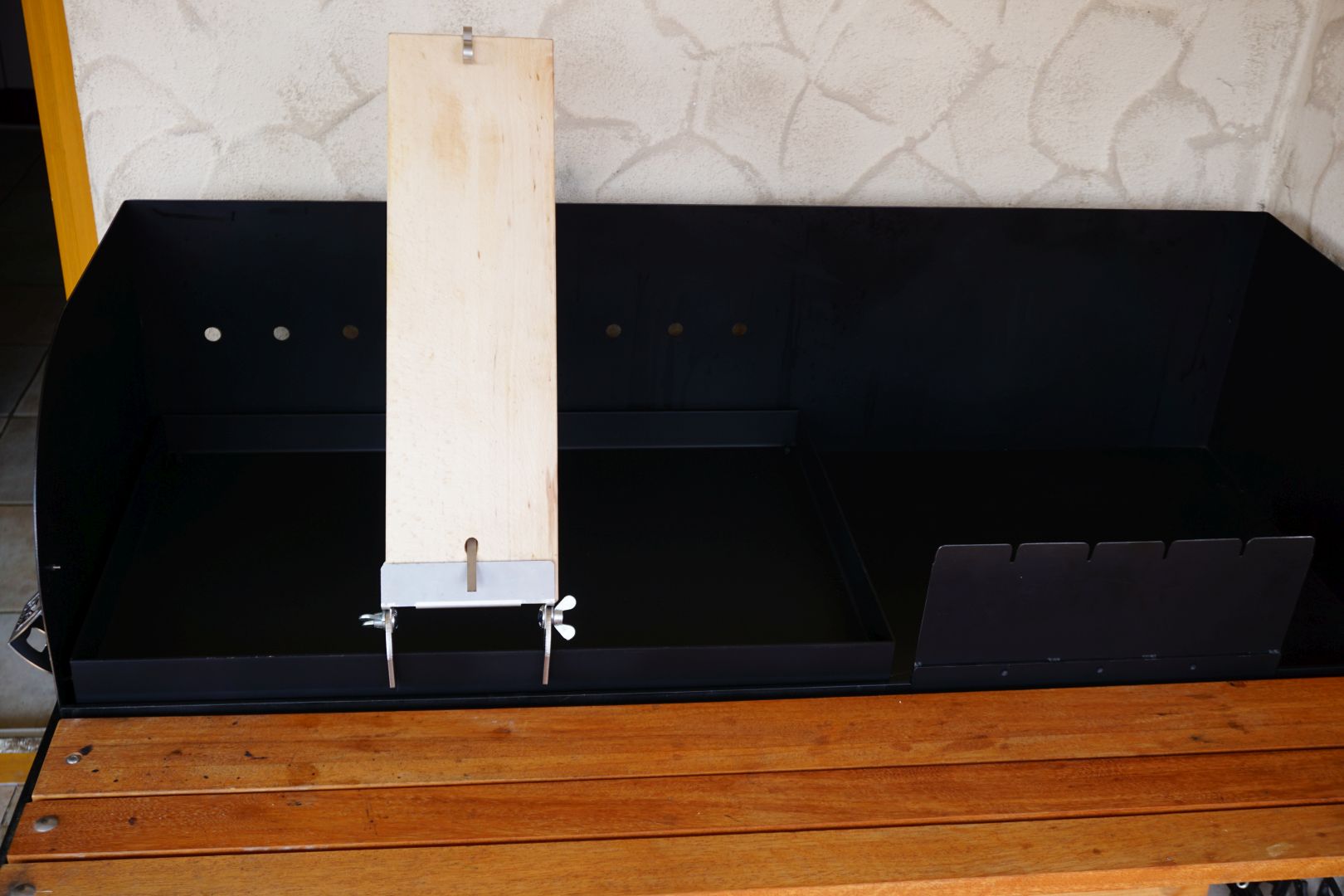

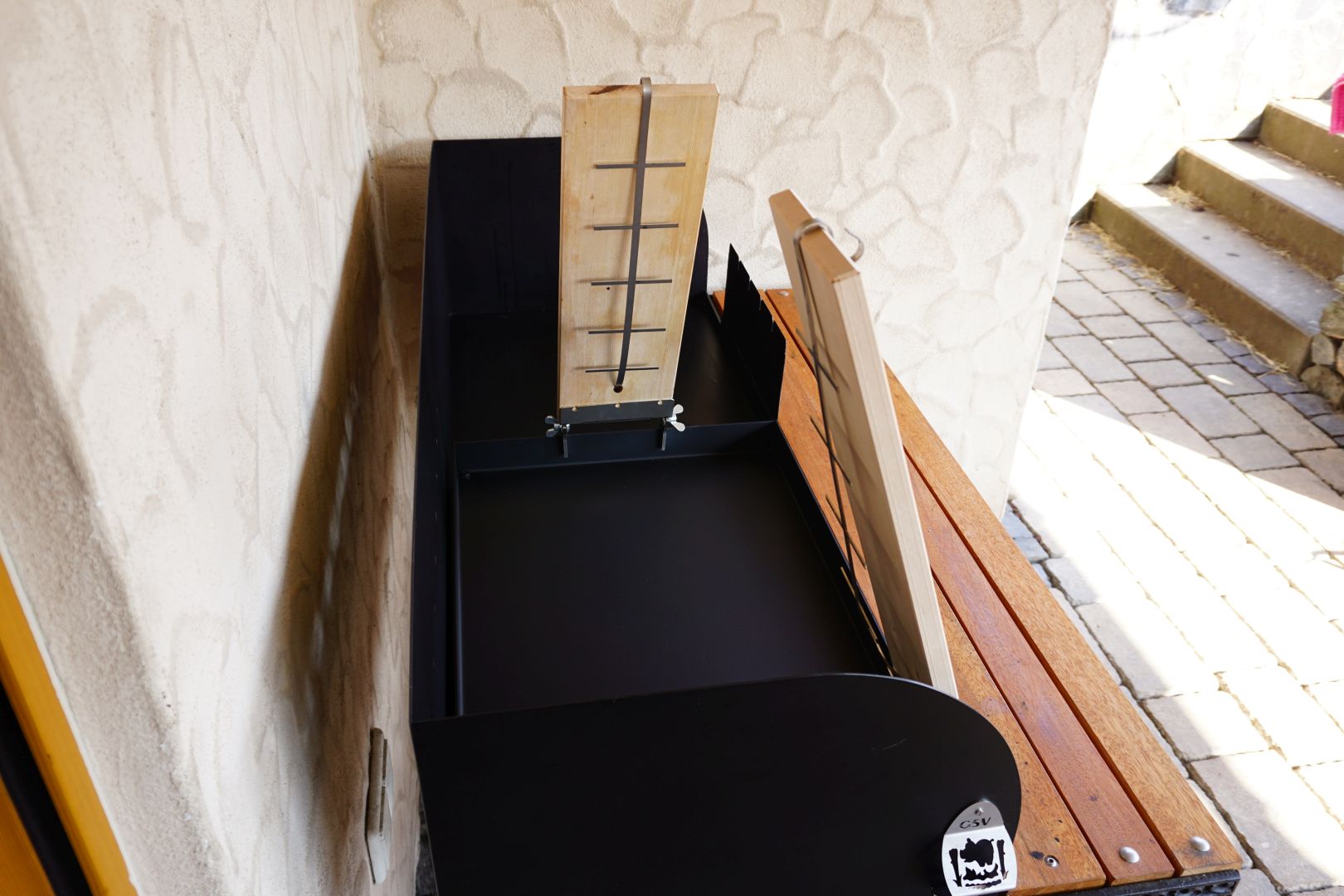

3 mm Wandstärke habe ich gewählt, damit noch ein weiteres Feature seinen Platz bekommt...

Anhang anzeigen 2139096
Anhang anzeigen 2139097
Anhang anzeigen 2139098Anhang anzeigen 2139100

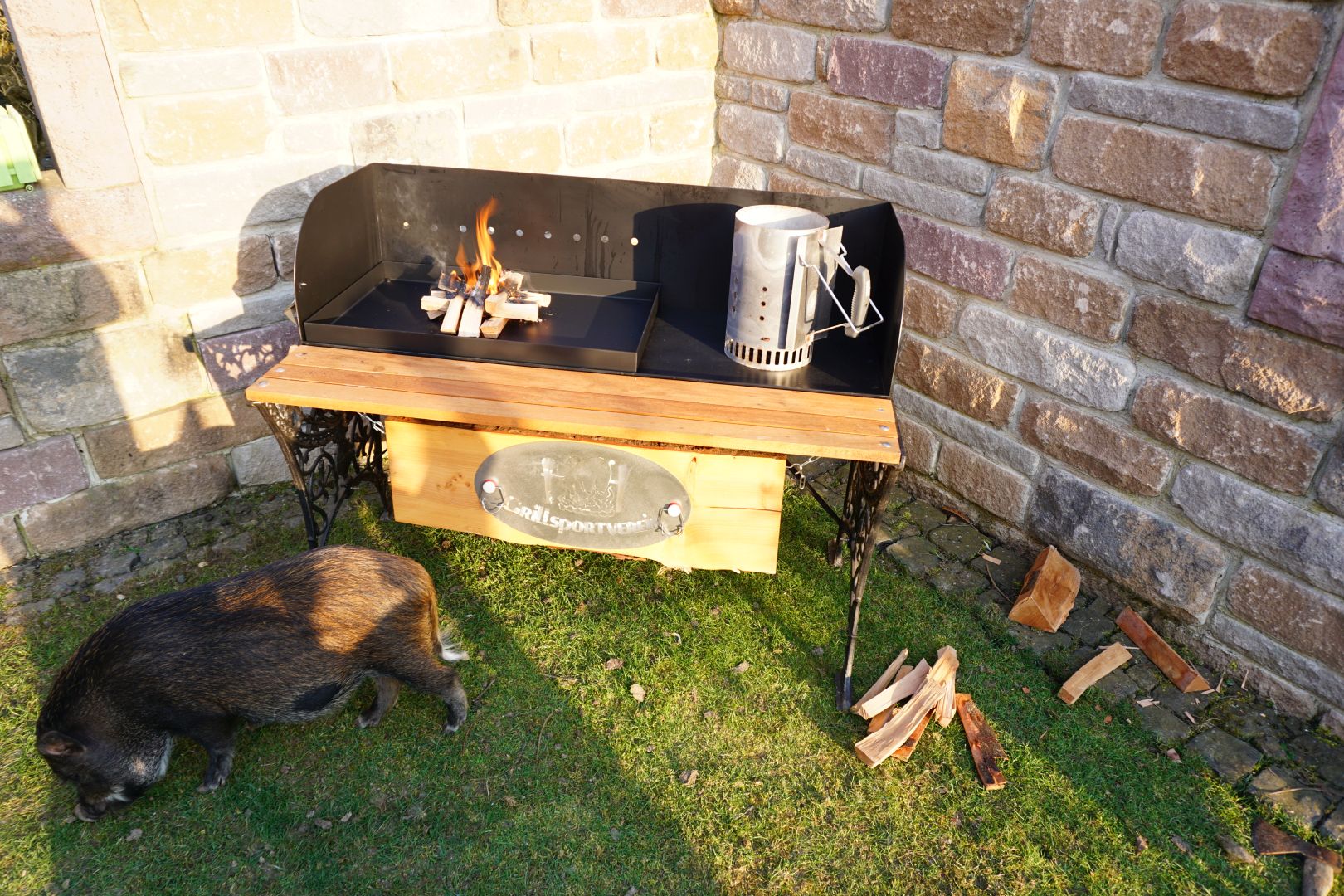

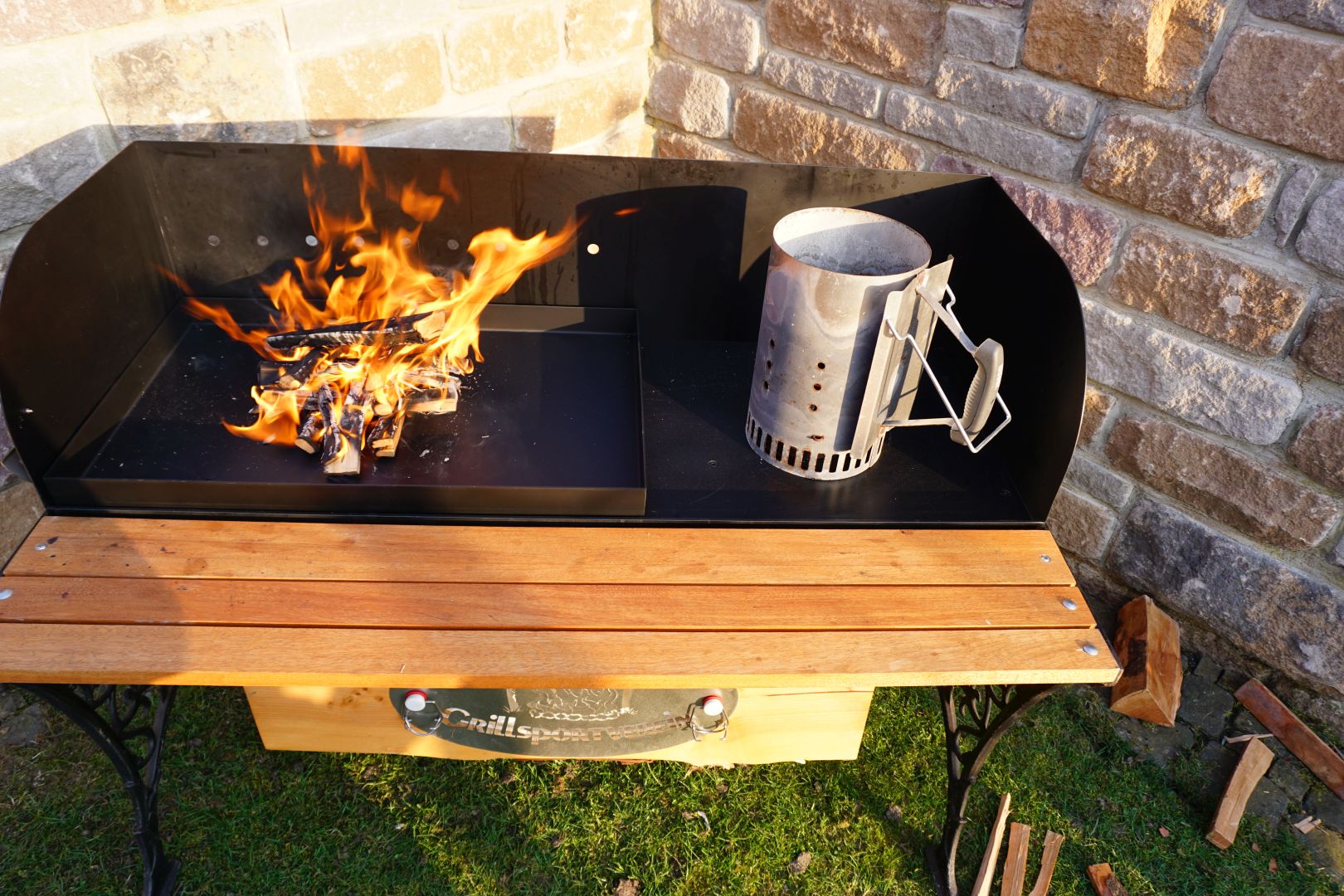

Dann noch ein Probefeuerchen gemacht....
Anhang anzeigen 2139102

Freddie gefällt es schon ganz gut..
Anhang anzeigen 2139103

Das war`s schon wieder bis hierher.
Danke für`s reinschauen und bis demnächst..

Liebe Grüße

Das wurde ja immer besser und ein glückliches Schwein habt ihr auch noch, was willste mehr.



[Sizzlebear aka Grillbärt]

Hallo liebe Grillsportfreunde,

heute kann ich euch die neue App für die Grillstation vorstellen..
Da ich noch im Besitz eines Grillspießmotors bin, war es diesmal keine so aufwendige Geschichte..

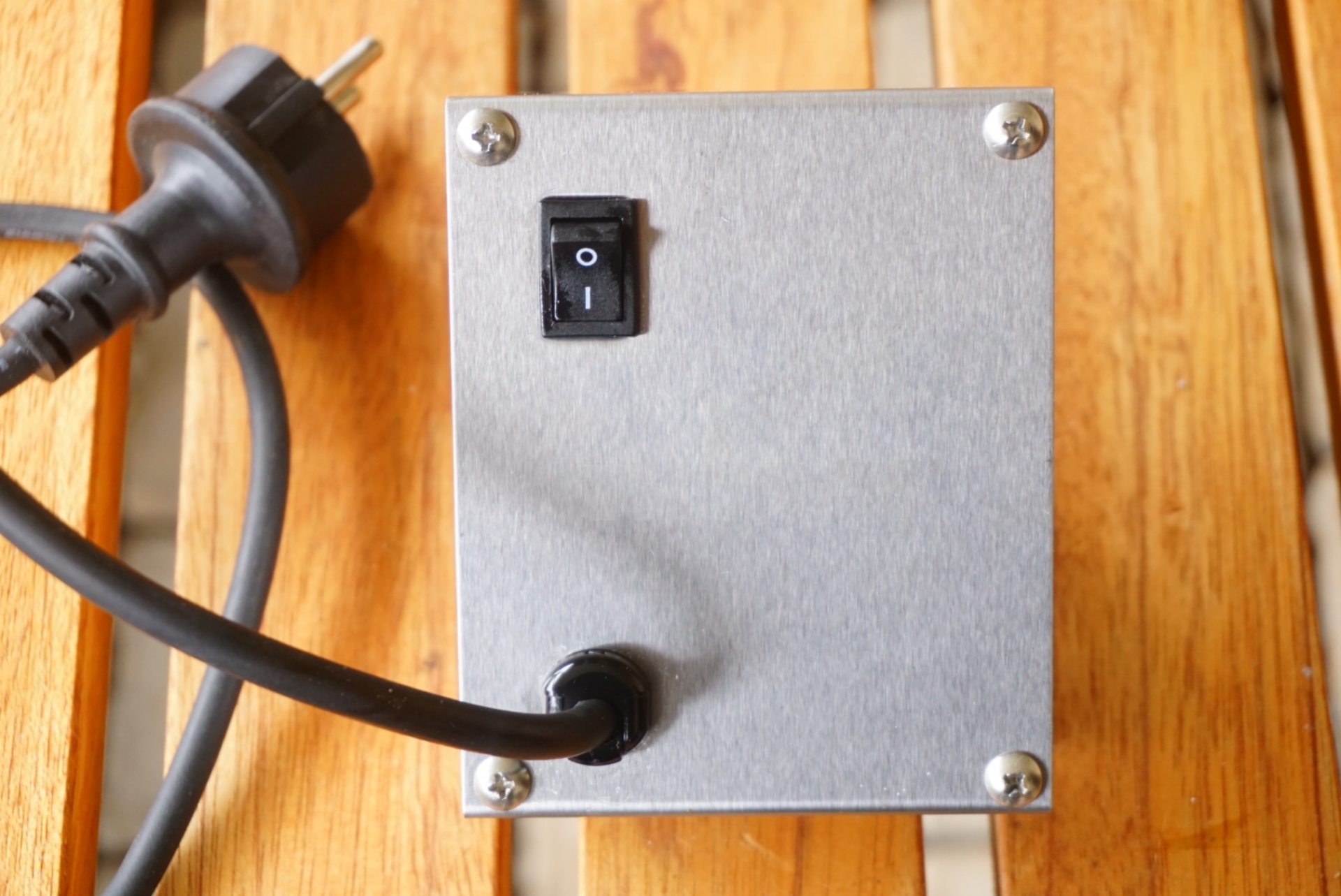

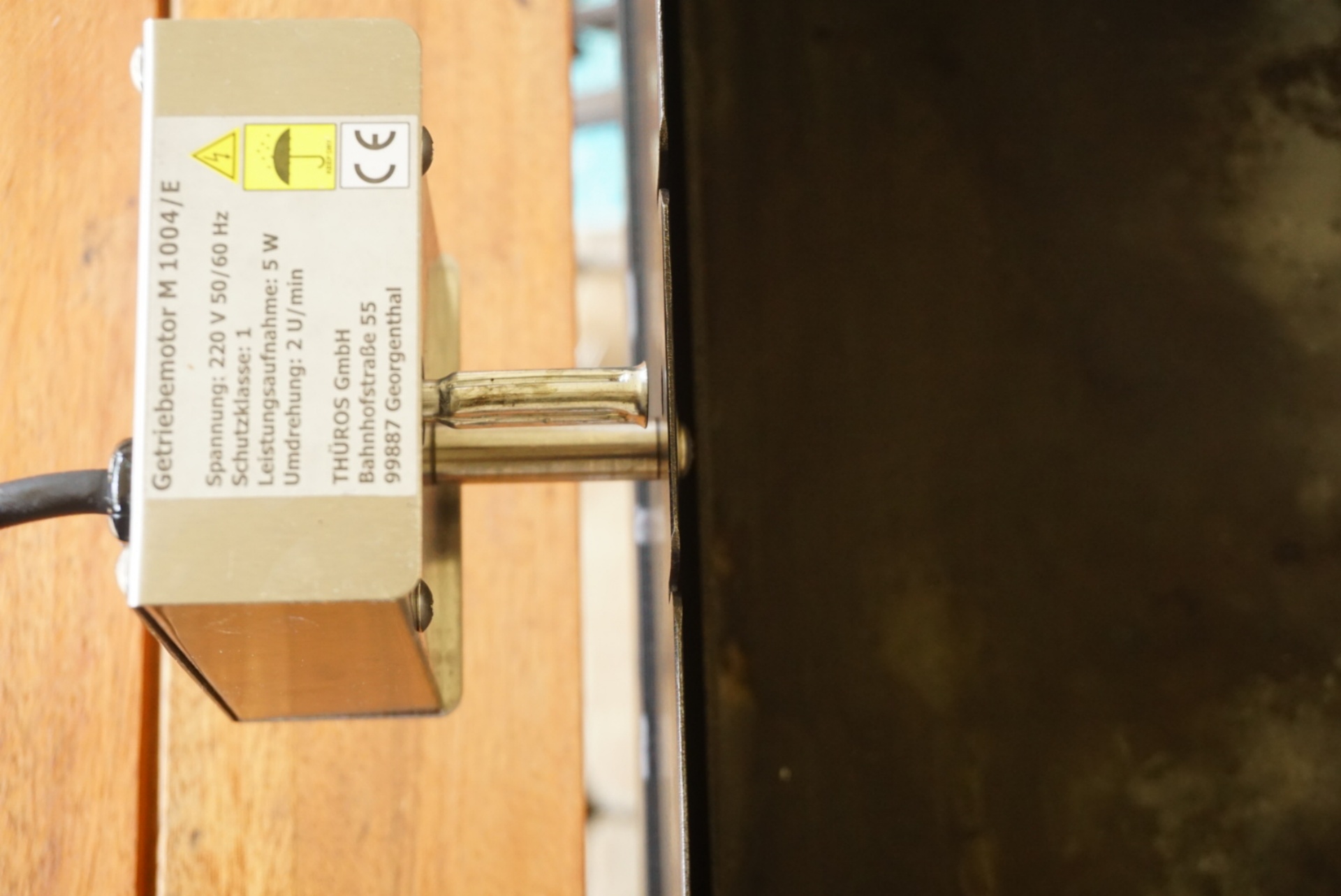

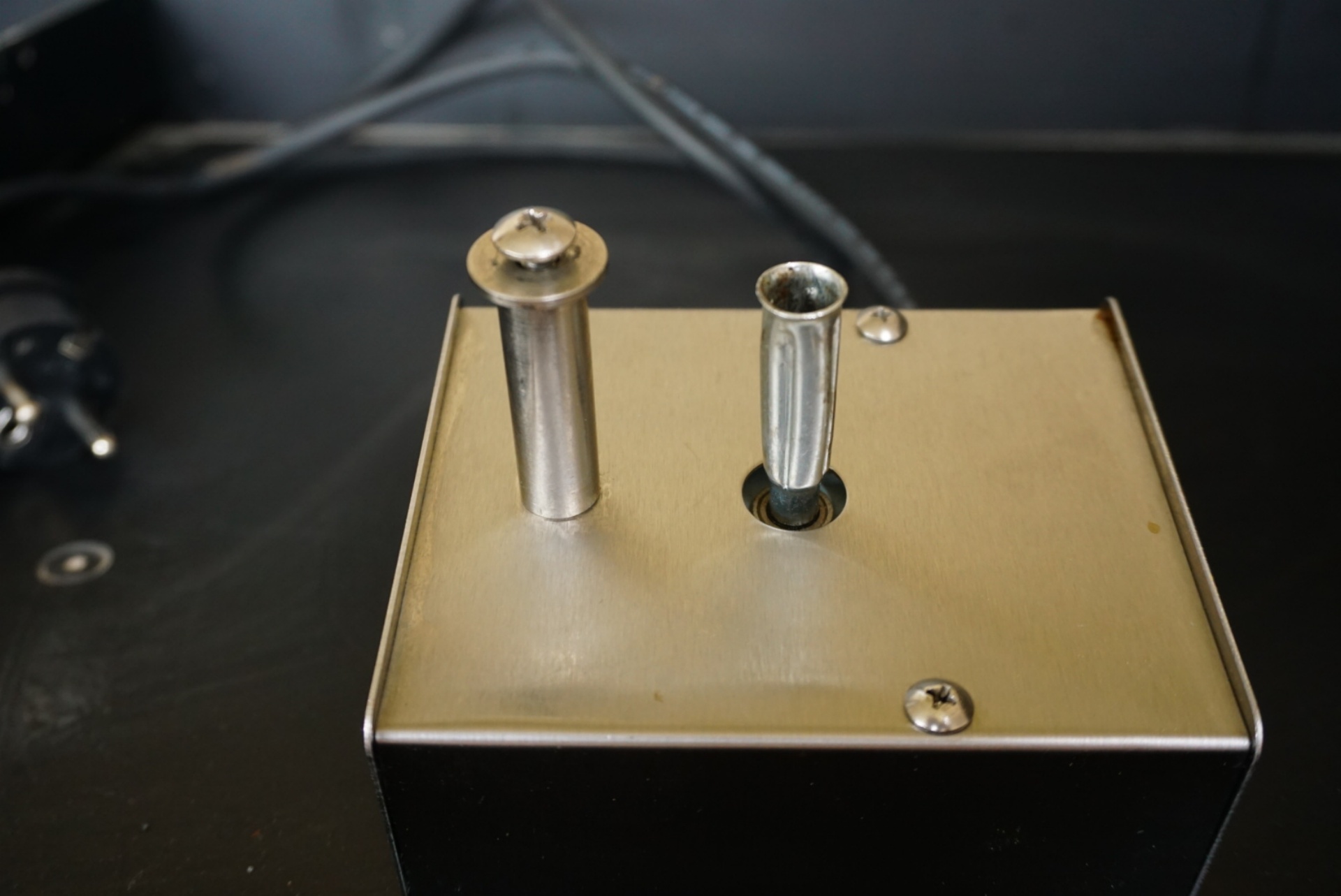

Hier der Motor, Modell Thüros M1004/E..
Anhang anzeigen 2162323
Anhang anzeigen 2162324

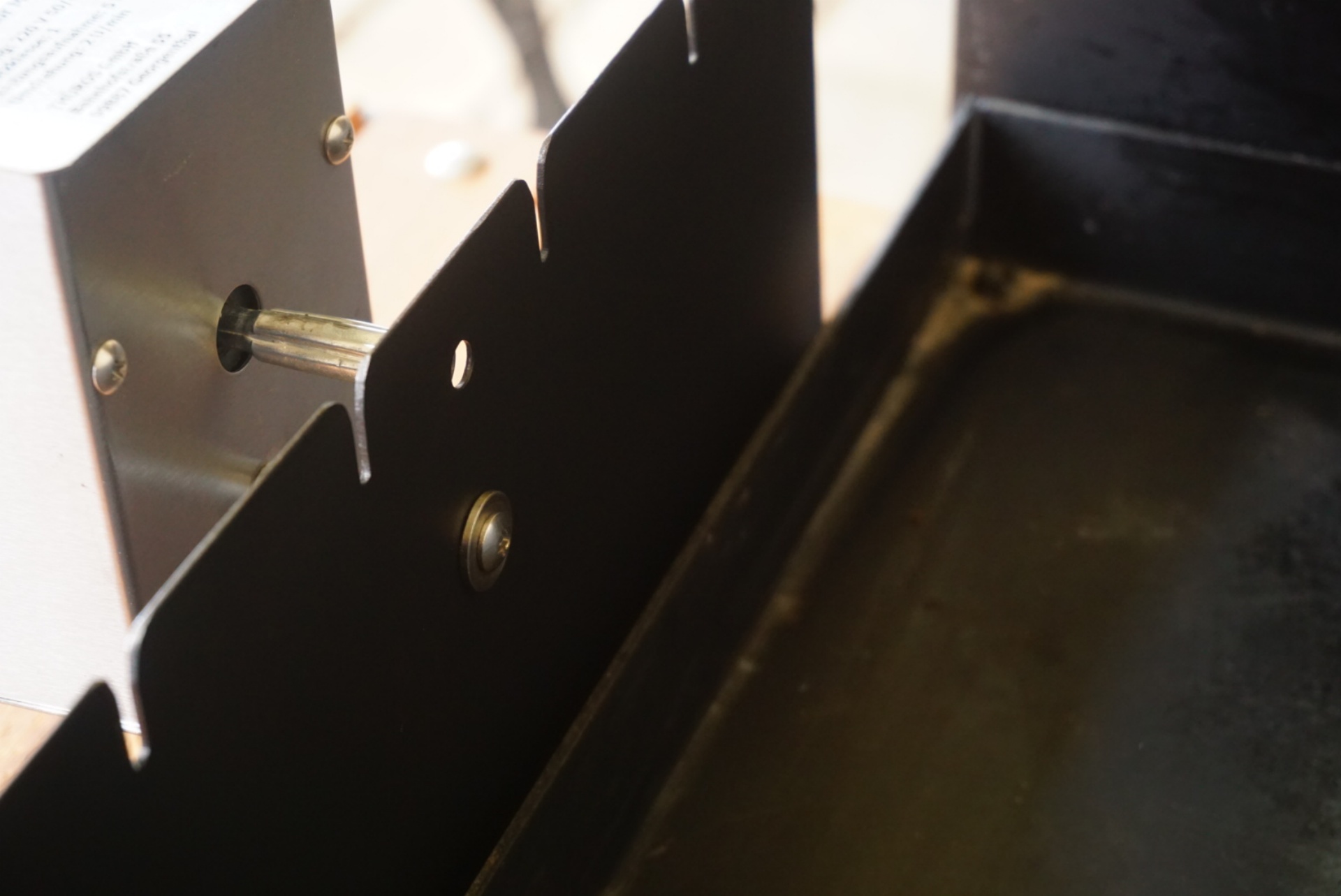

Zwei Bohrungen in die Spieß-Auflagebleche eingebracht, die Bohrungen für das Gegenlager sind ja schon vorhanden...
Anhang anzeigen 2162329
Anhang anzeigen 2162330

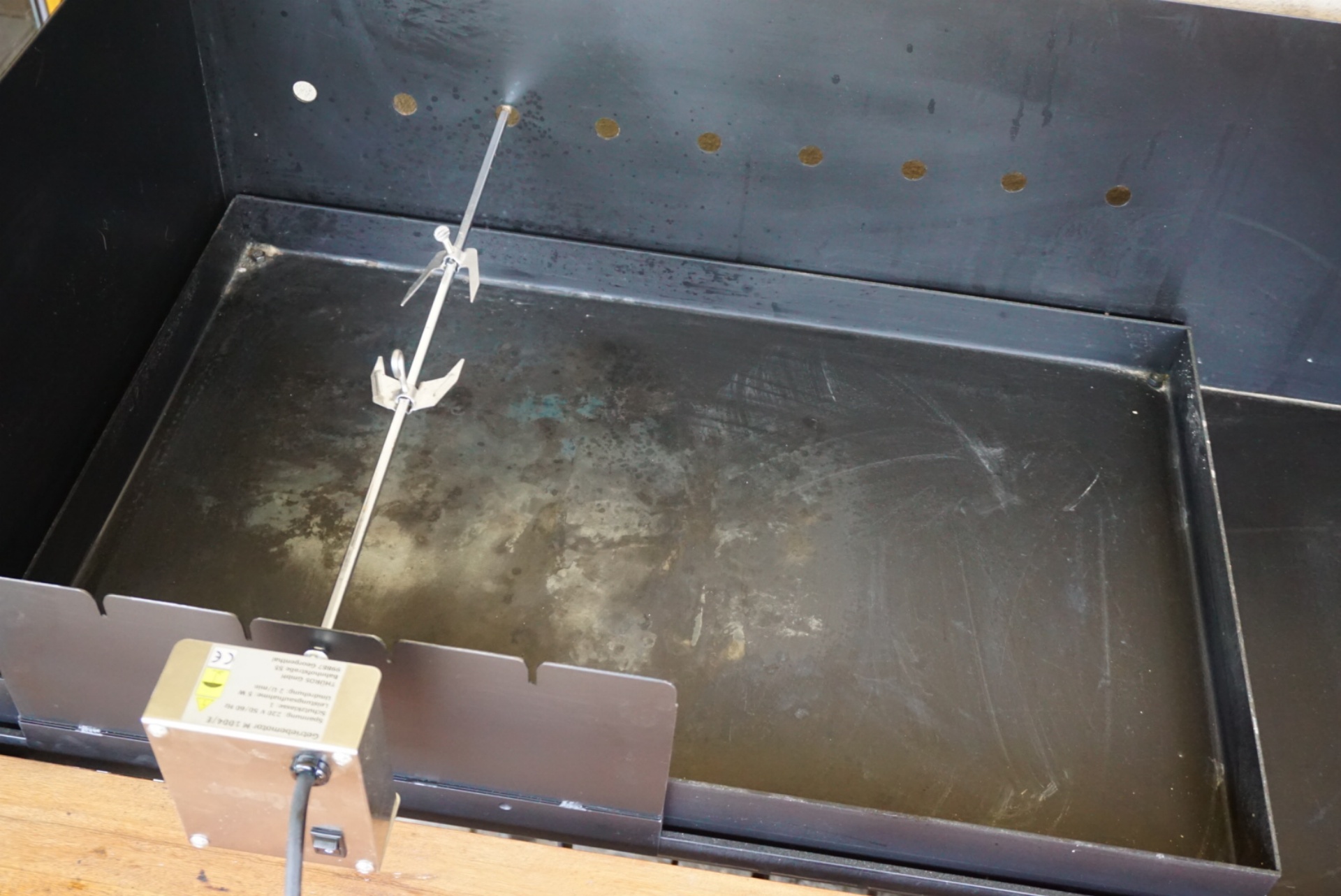

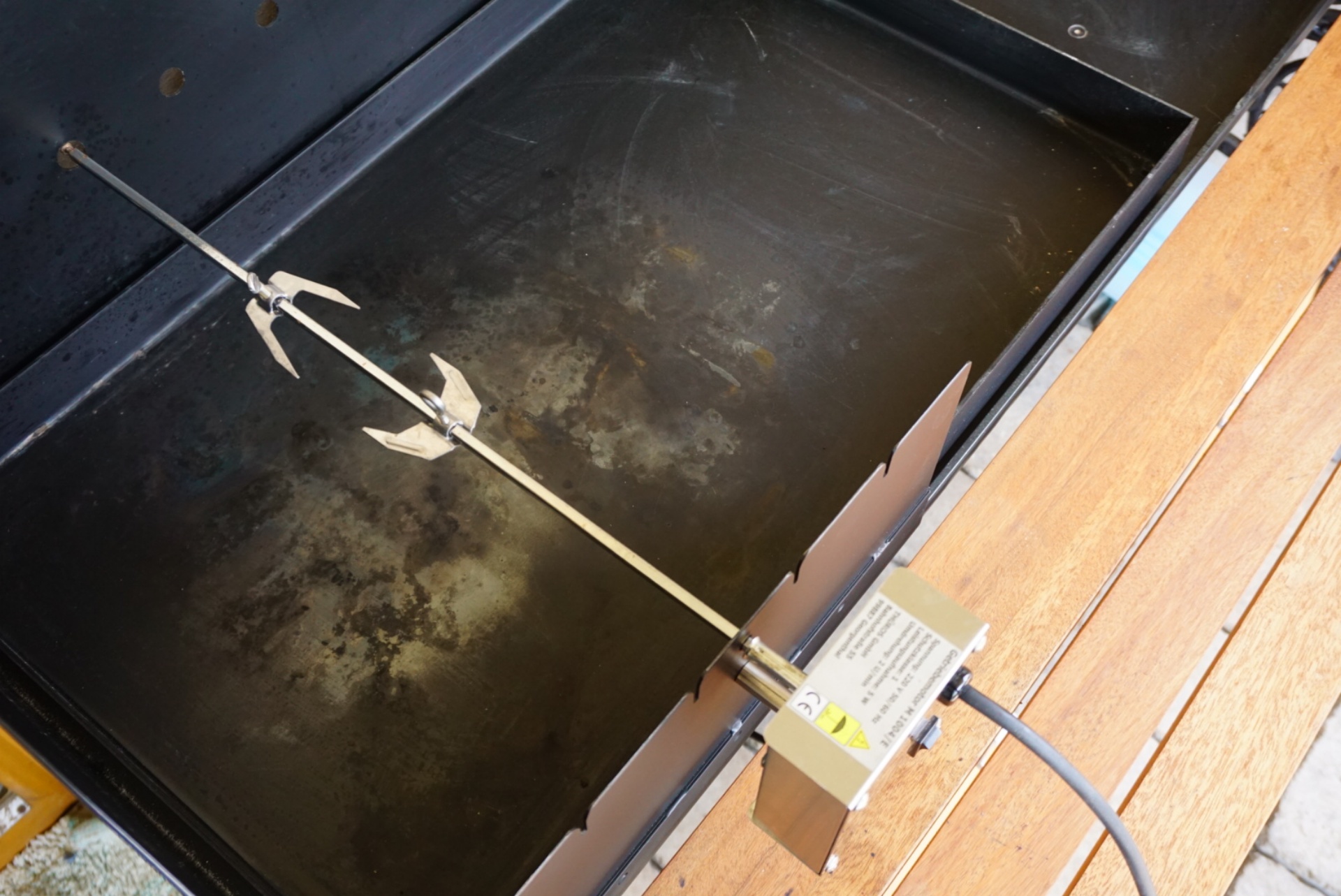

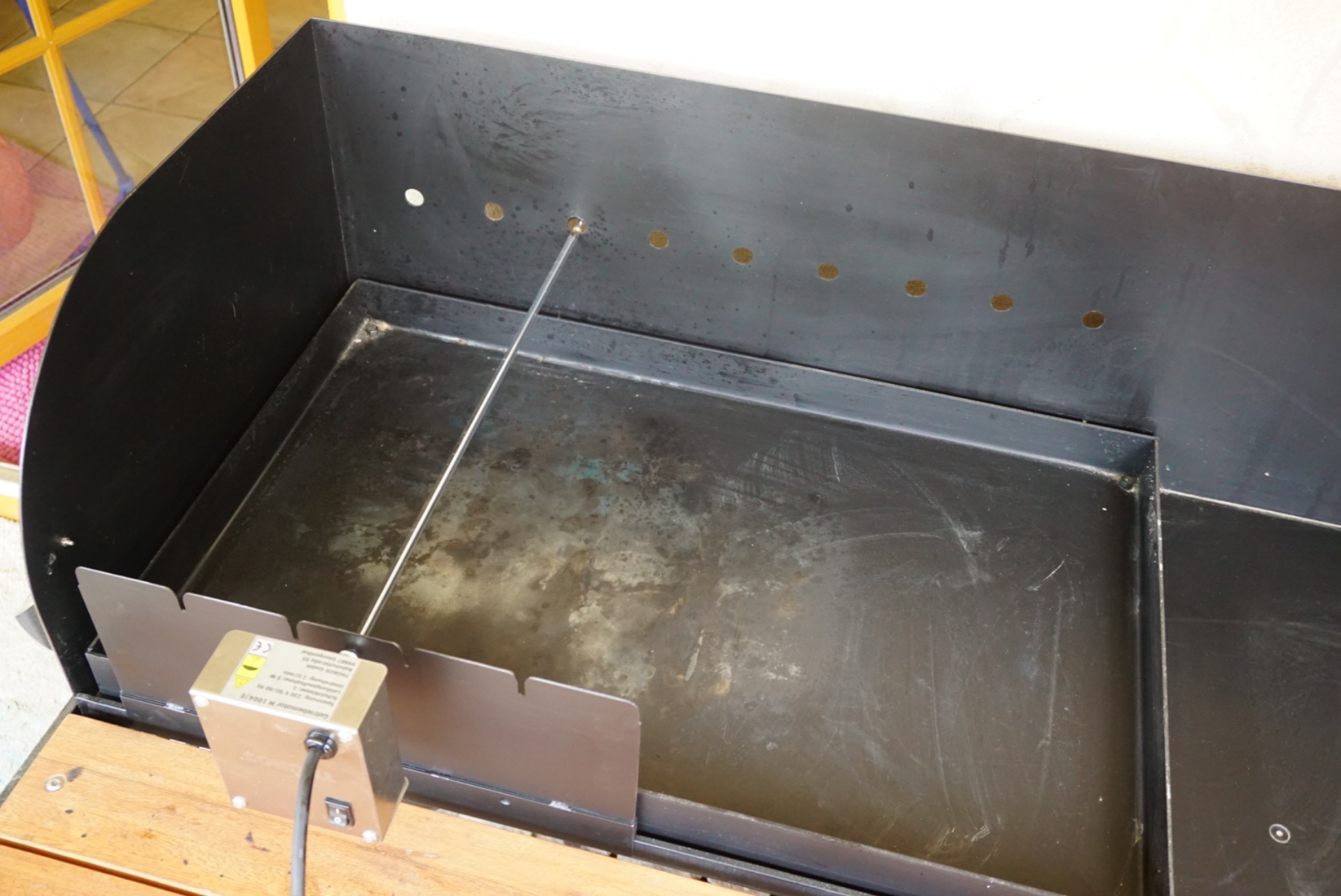

Motor befestigen..
Anhang anzeigen 2162331
Anhang anzeigen 2162332
Vorhandene Spieße auf die passende Länge einkürzen..
Anhang anzeigen 2162334

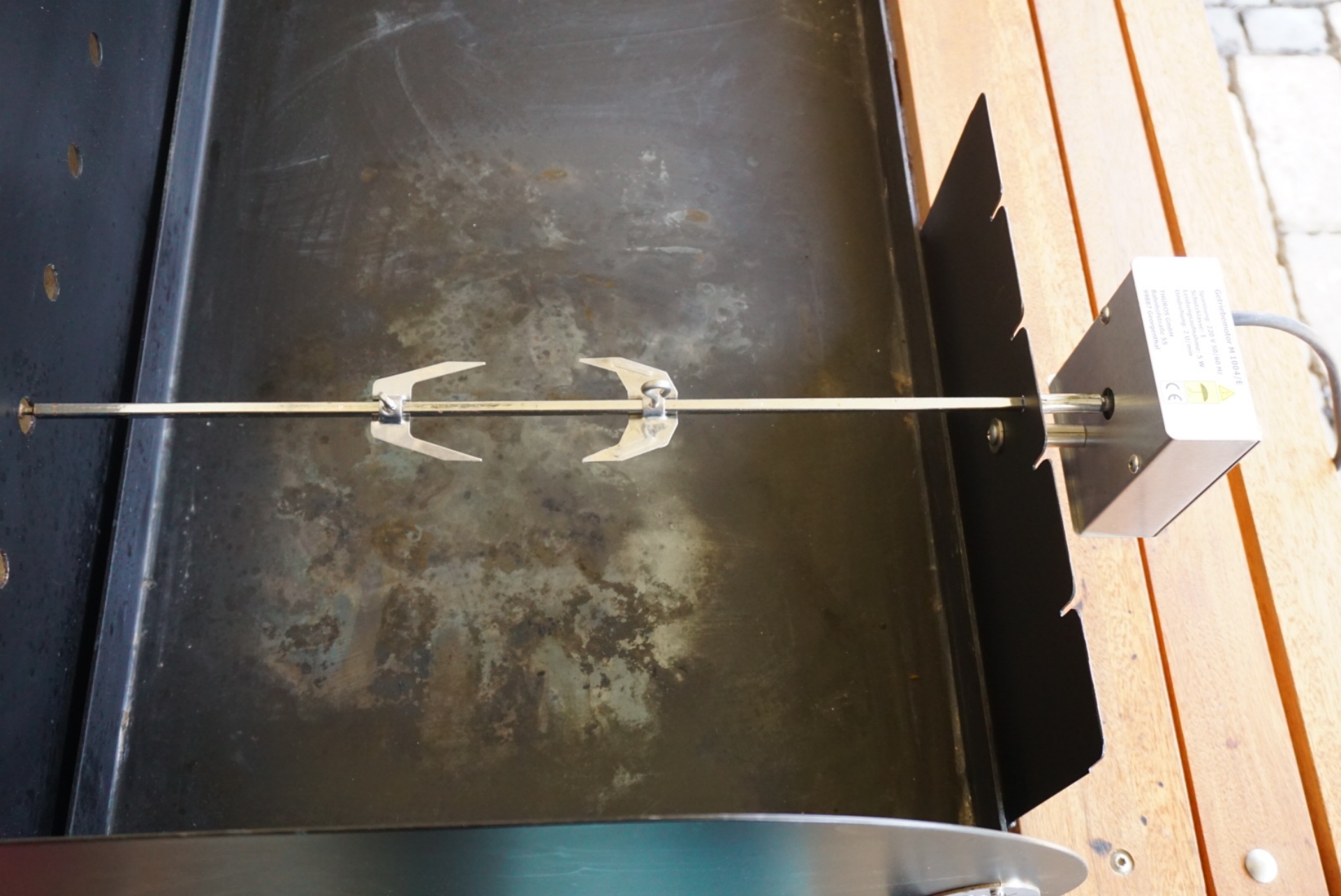

und das war's schon...
Anhang anzeigen 2162335
Anhang anzeigen 2162336
Anhang anzeigen 2162337

Er wird heute die Probefahrt machen...
Anhang anzeigen 2162348
Anhang anzeigen 2162349
Zielfoto folgt..
Edit: Da ist es...
Anhang anzeigen 2164022

In diesem Sinne, vielen Dank fürs reinschauen und bleibt Gesund!
Bis demnächst....

Liebe Grüße

Klasse das hat ja noch gefehlt, aber hoffentlich geht es Freddie gut.



[Sizzlebear aka Grillbärt]

Hallo liebe Grillsportfreunde,

heute möchte ich euch kurz eine Erweiterung der Grillstation vorstellen.
Es handelt sich um eine Nischendisziplin des Grillsports
Das Flachgrillen
Also geplant war eine Vorrichtung, um die Station in den Flachgrill-Modus zu versetzen.

Dazu wurde etwas Zubehör benötigt:

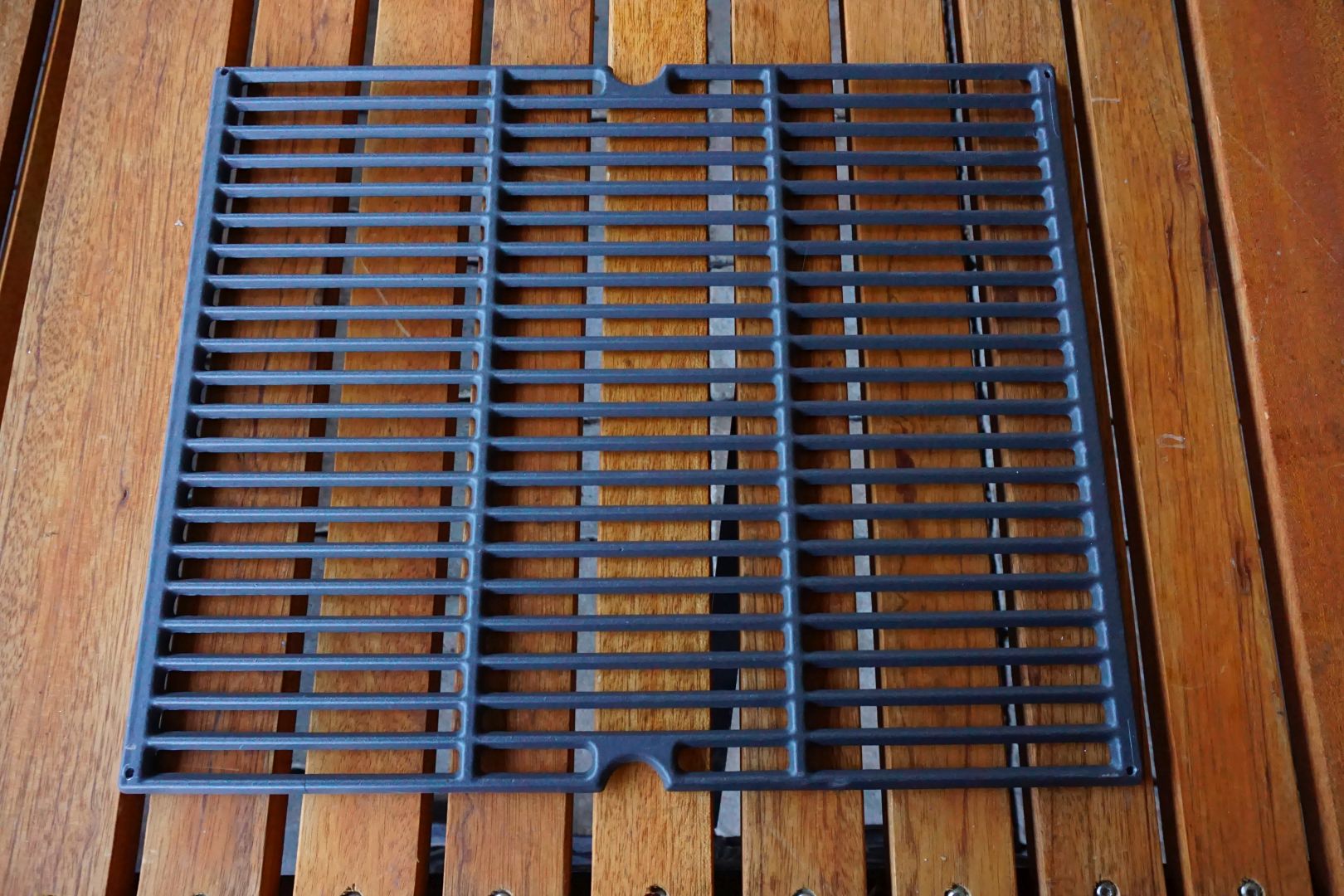

Ein Grillrost von Santos aus Guss.
In den Ecken habe ich vier Gewindebohrungen für die Kettenaufhängung eingebracht...
Anhang anzeigen 2209653

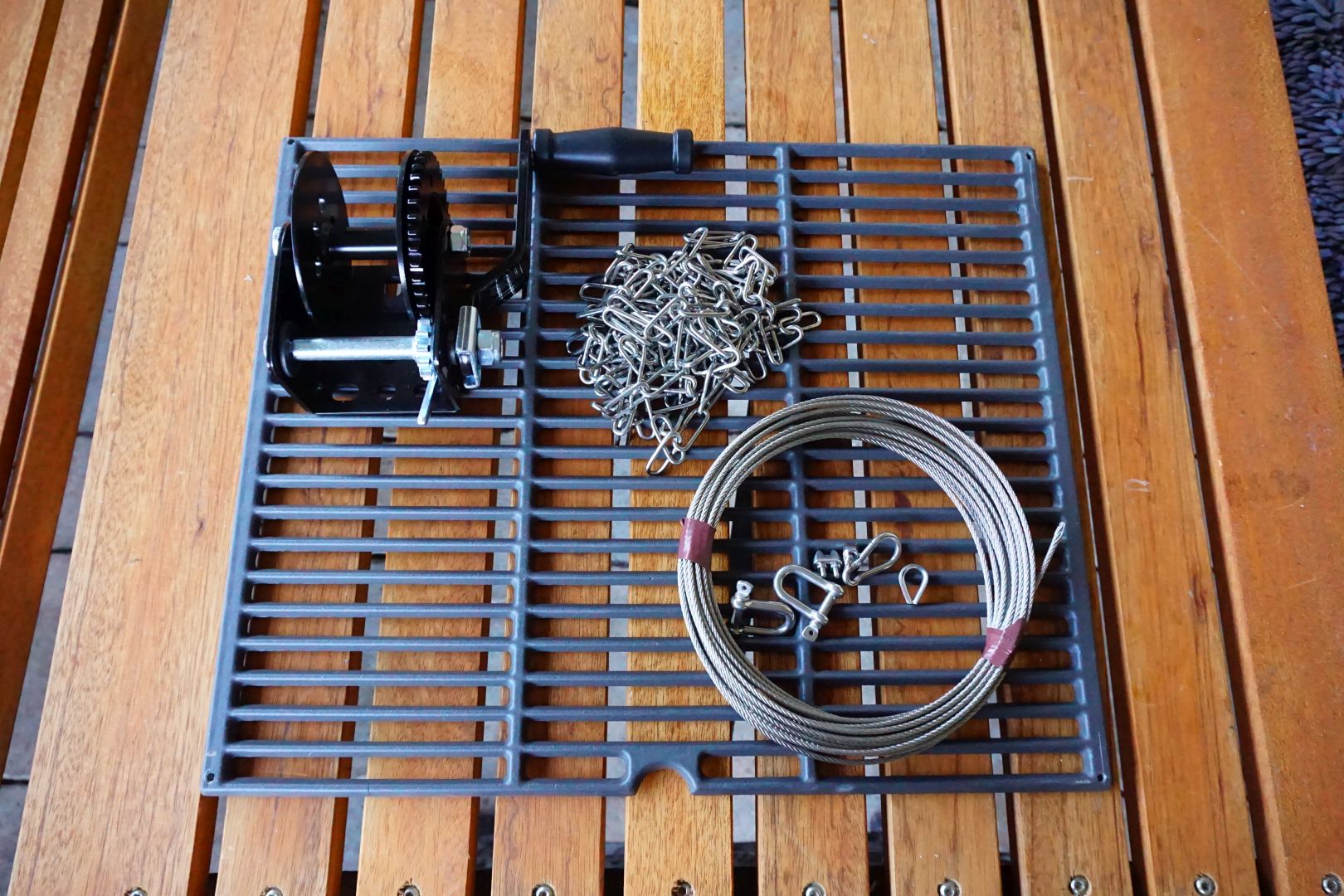

Seilwinde, Drahtseil,Edelstahlketten und diverse Kleinteile..
Anhang anzeigen 2209654

Ein ordentlicher und funktioneller Galgen sollte es werden.

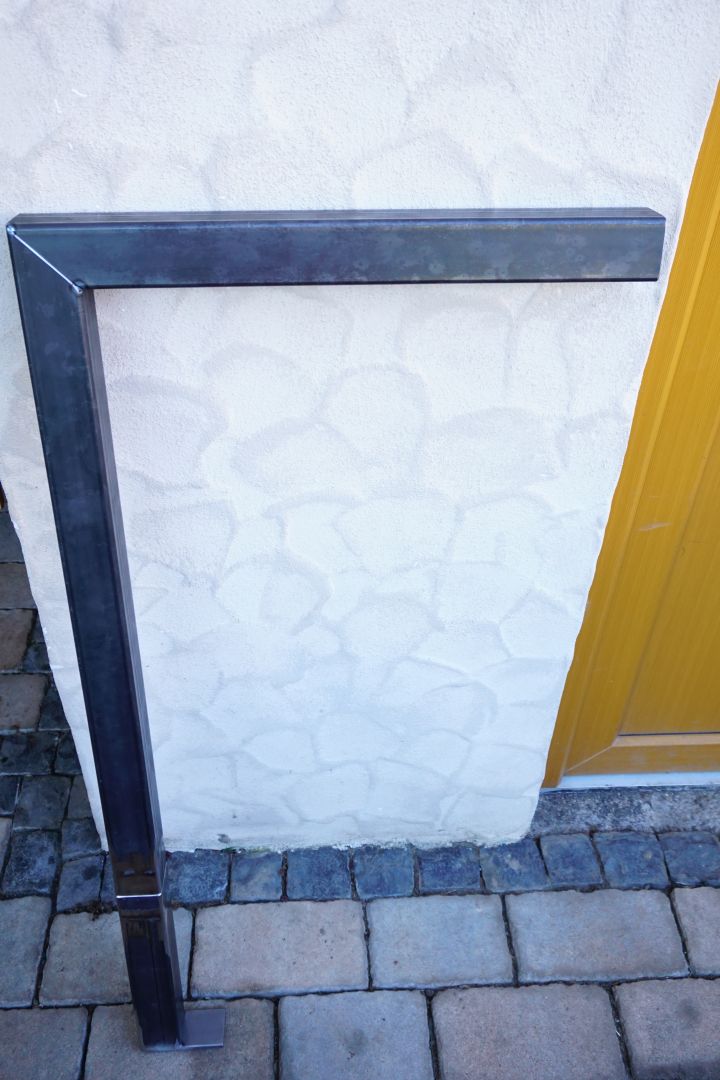

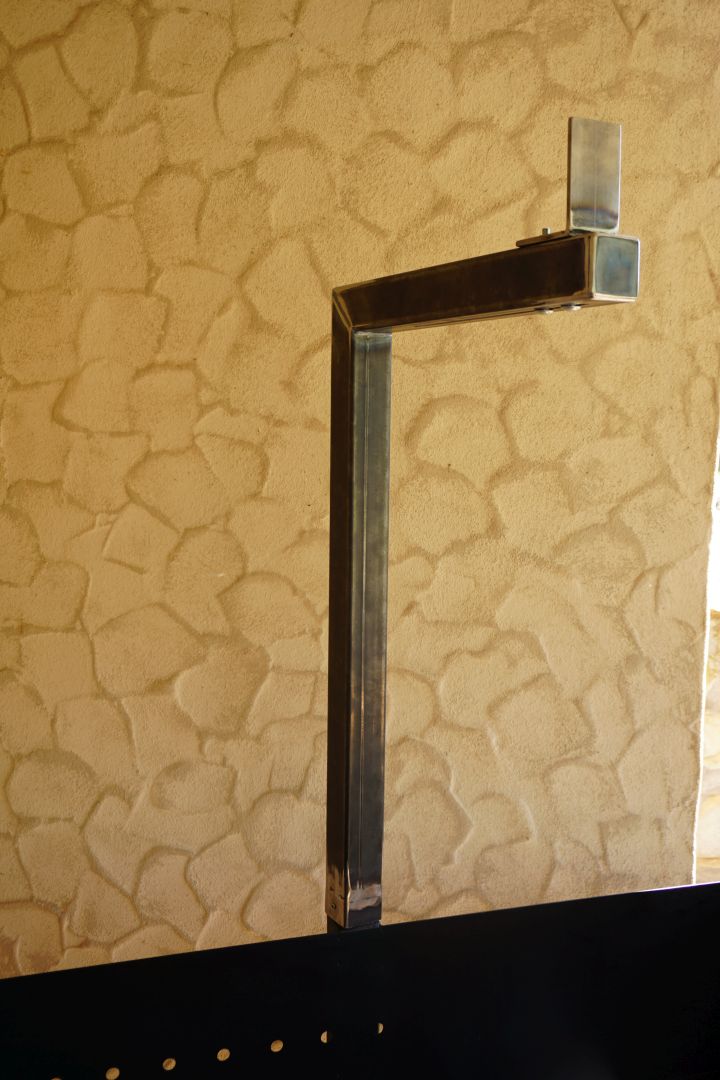

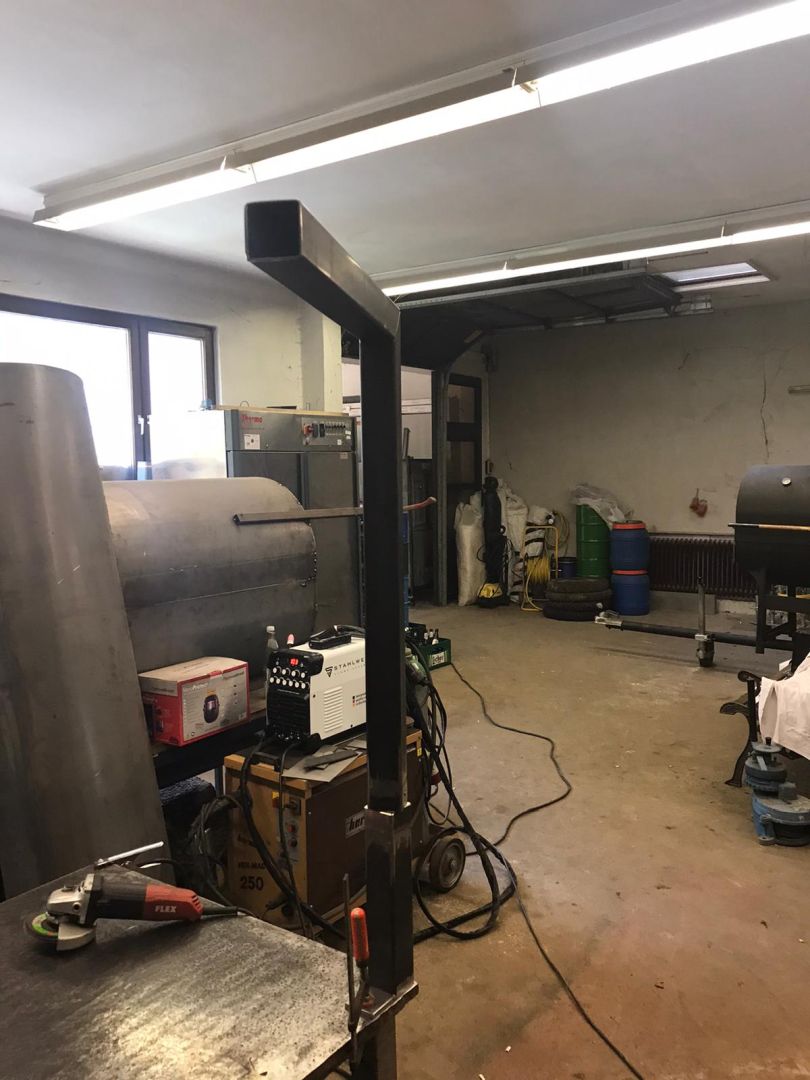

Da ist er, zunächst provisorisch geheftet um die Funktion zu testen....
Anhang anzeigen 2209655

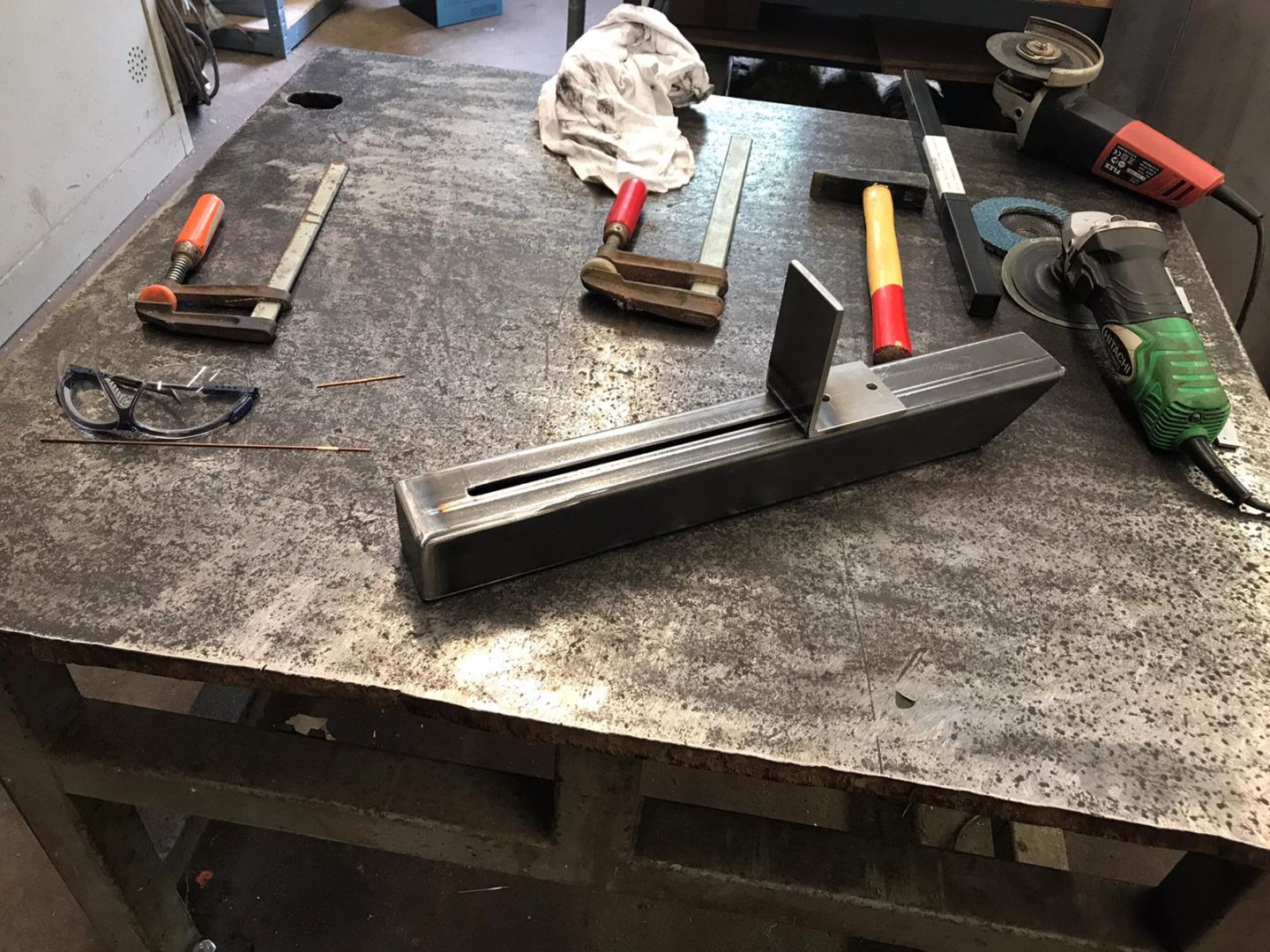

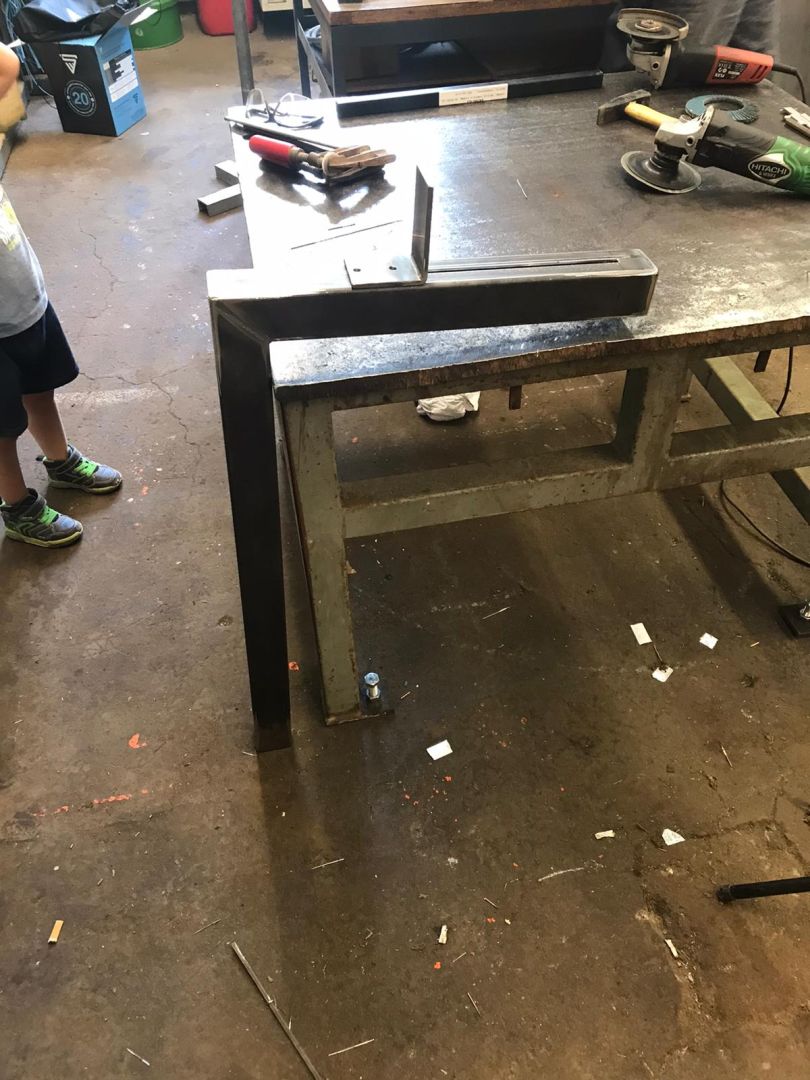

Hier ein paar Werkstattbilder...
Anhang anzeigen 2209656
Anhang anzeigen 2209657

Anhang anzeigen 2209658

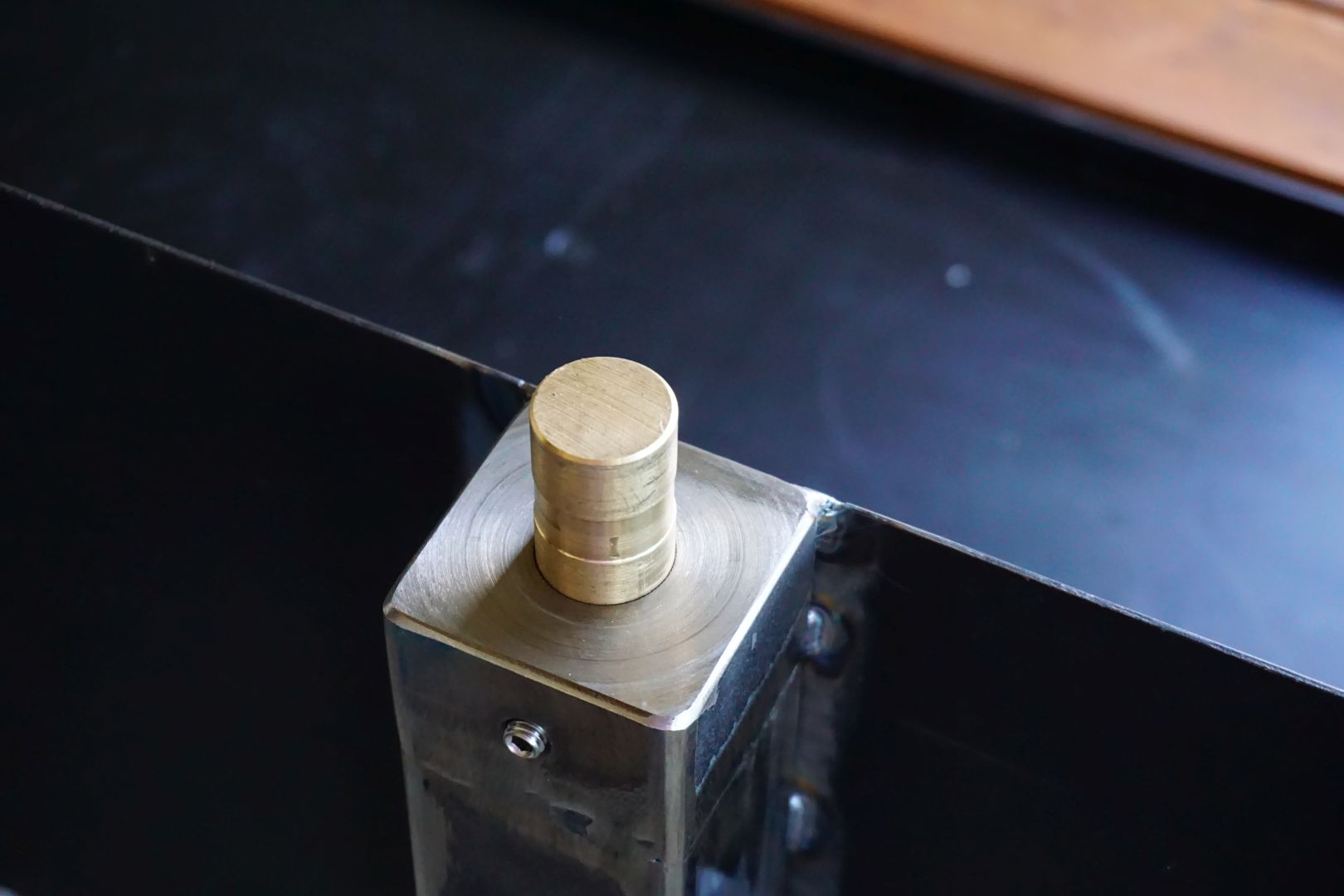

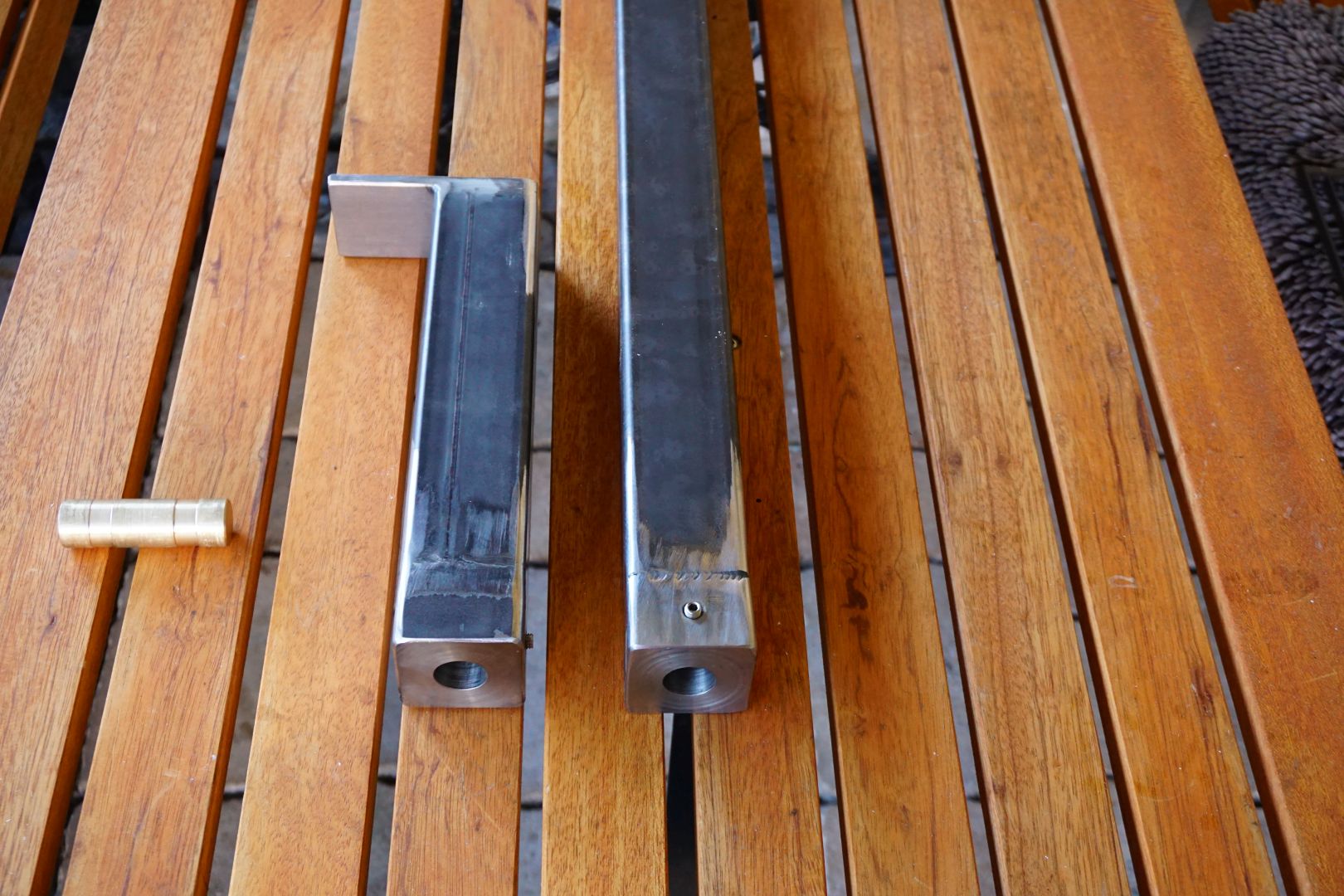

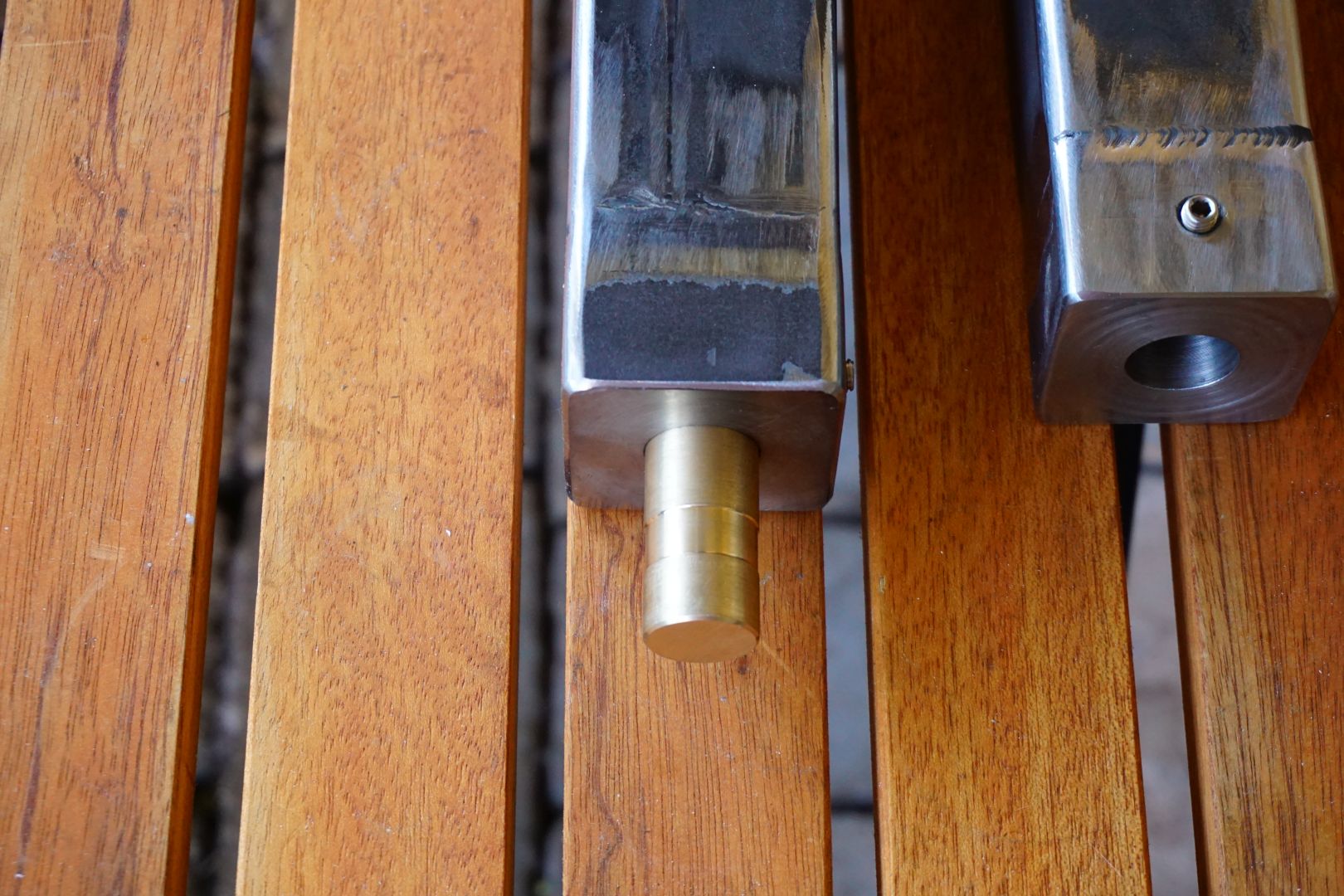

Das Drehgelenk.

Anhang anzeigen 2209659

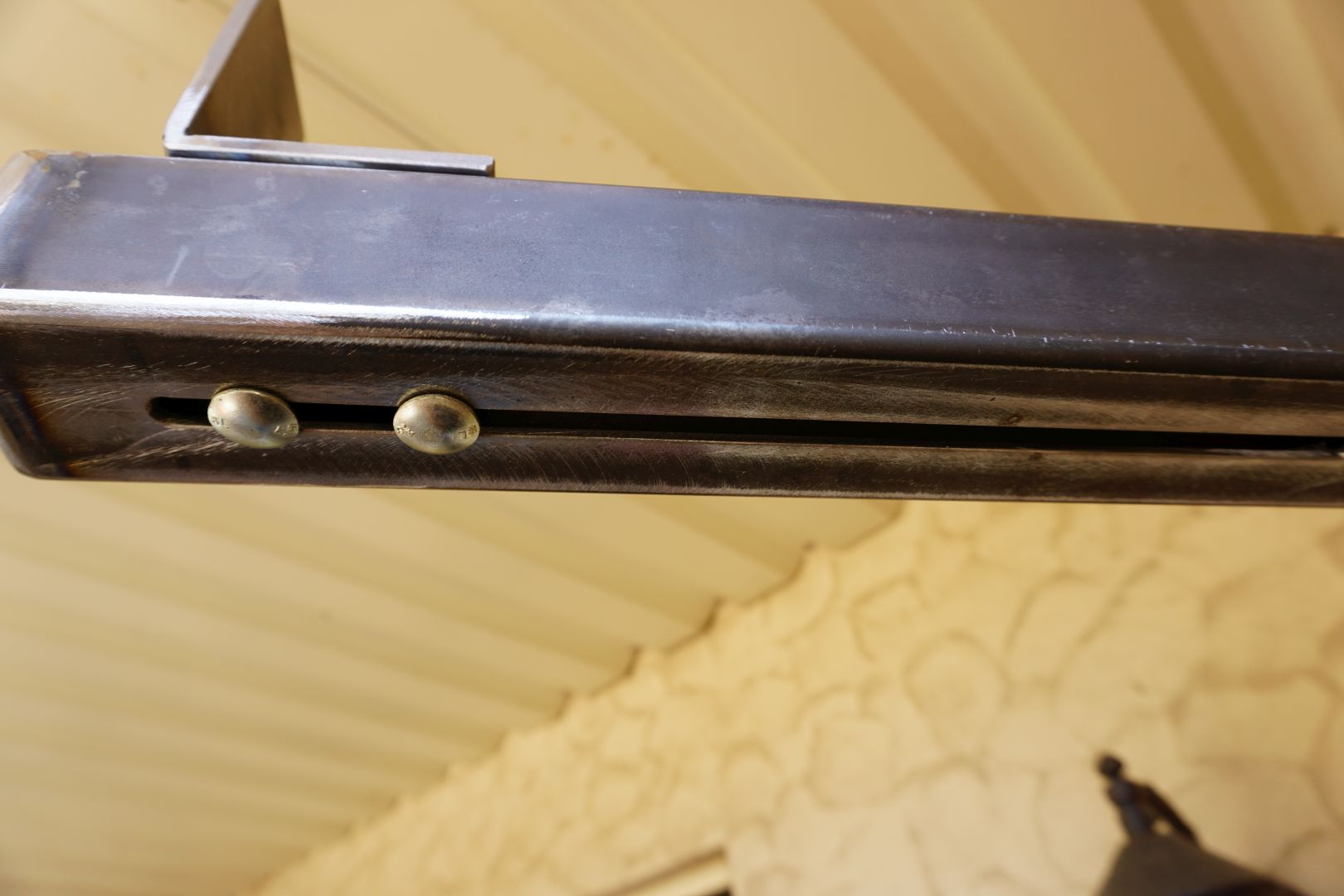

Die Madenschrauben werden später noch durch Klemmhebel zur schnellen Fixierung ersetzt..
Anhang anzeigen 2209660

Jetzt wurde das Unterteil des Galgens an die Station angeschweißt..
Anhang anzeigen 2209663
Anhang anzeigen 2209664

Anprobe..passt...
Anhang anzeigen 2209668
Anhang anzeigen 2209669

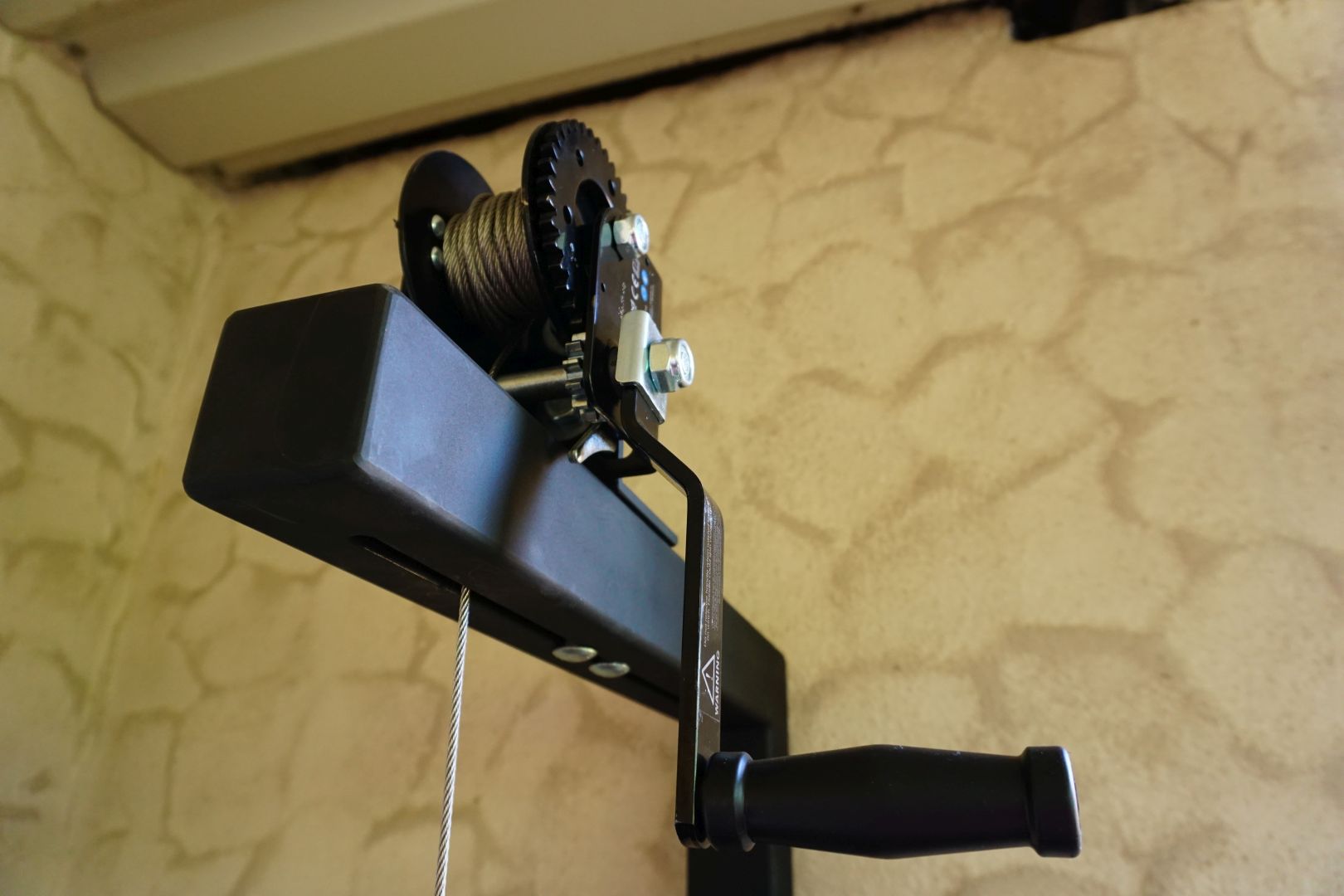

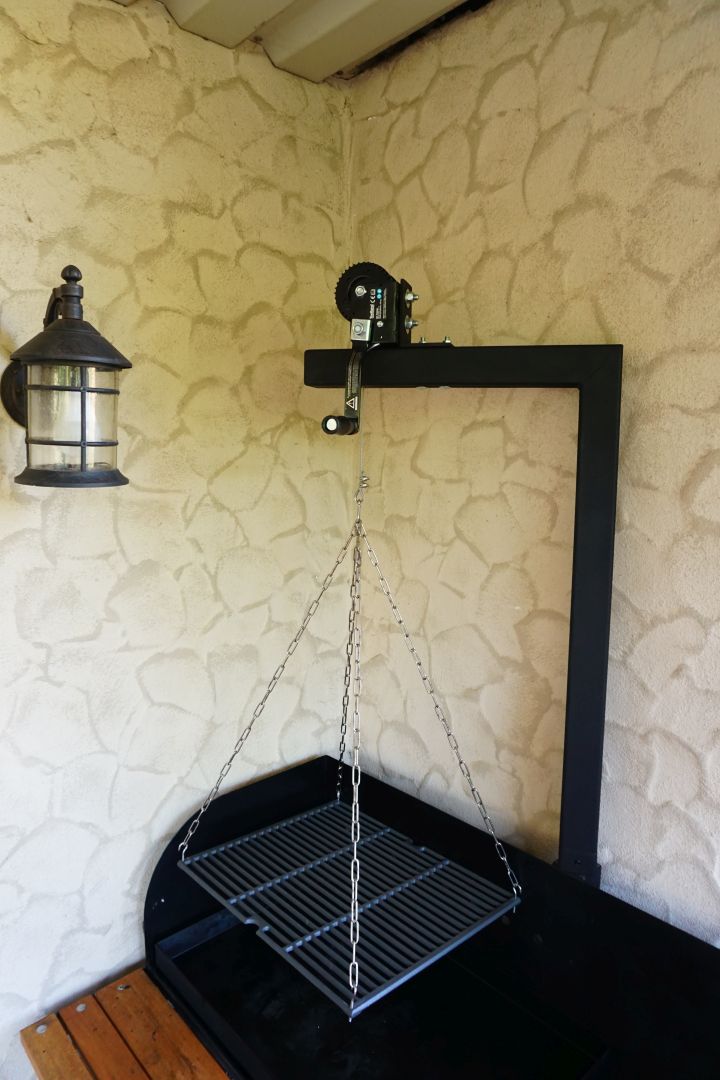

Das ganze mit Ofenfarbe lackiert und die Seilwinde angebracht...
Anhang anzeigen 2209670

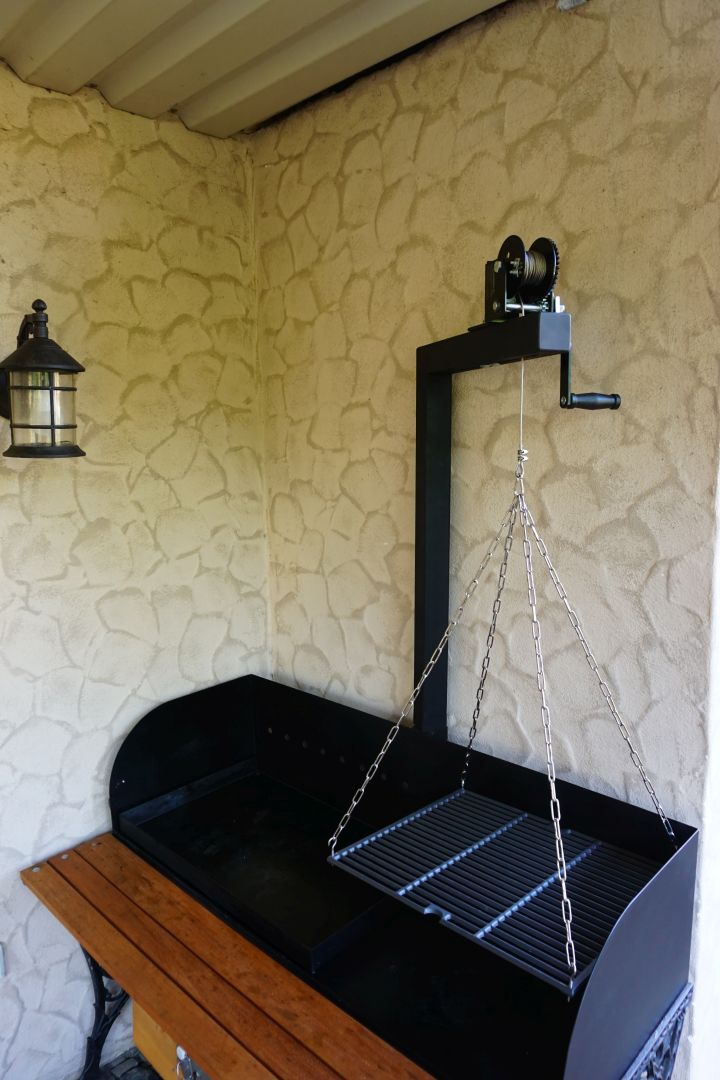

Das Teil ist nun Schwenkbar und die Kurbel in Längsrichtung verschiebbar....
Anhang anzeigen 2209671

Auch an der Seilwinde werden später noch Klemmhebel zur schnellen Fixierung angebracht...
Anhang anzeigen 2209672

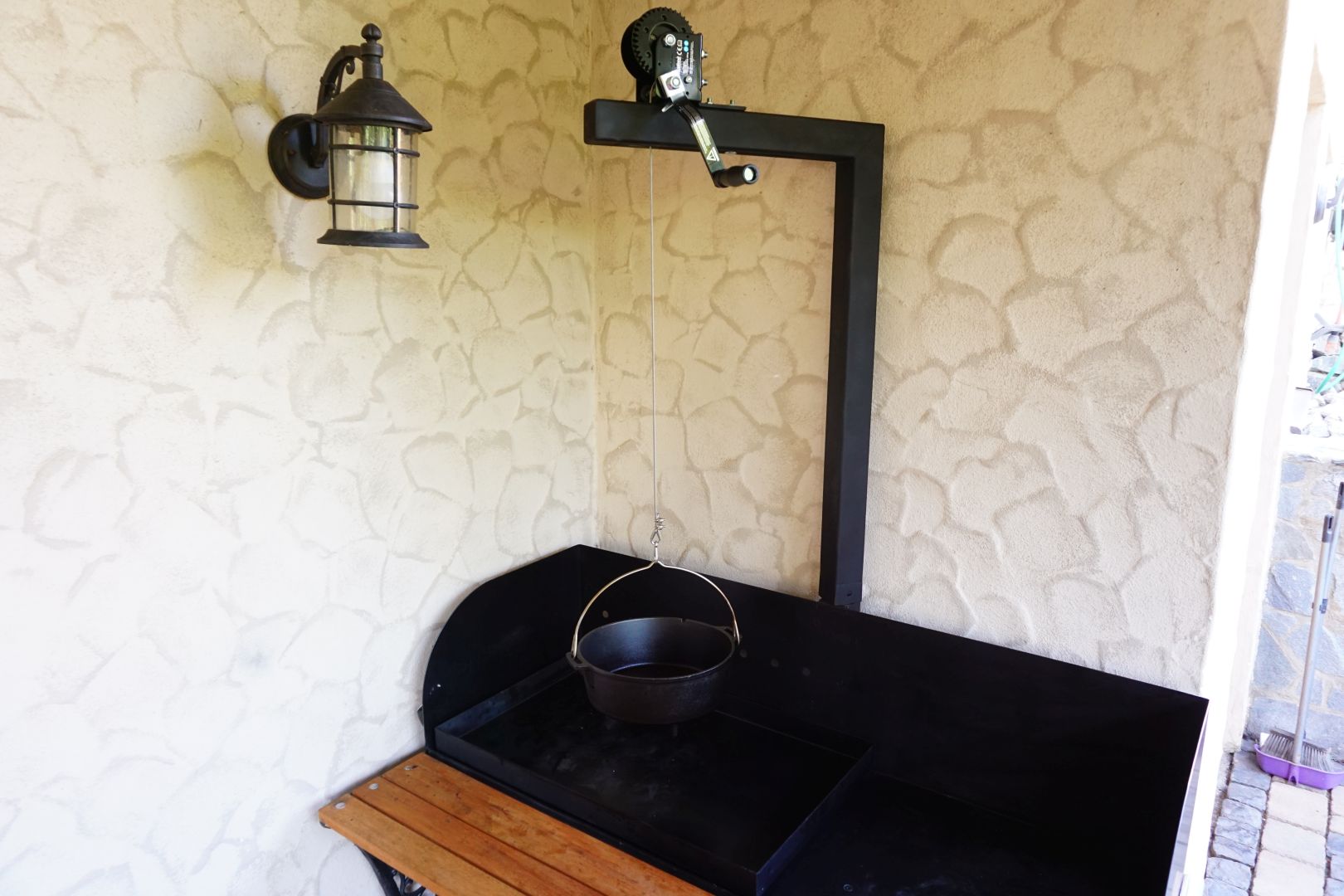

...und bietet verschiedene Möglichkeiten der Nutzung. ..
Anhang anzeigen 2209674

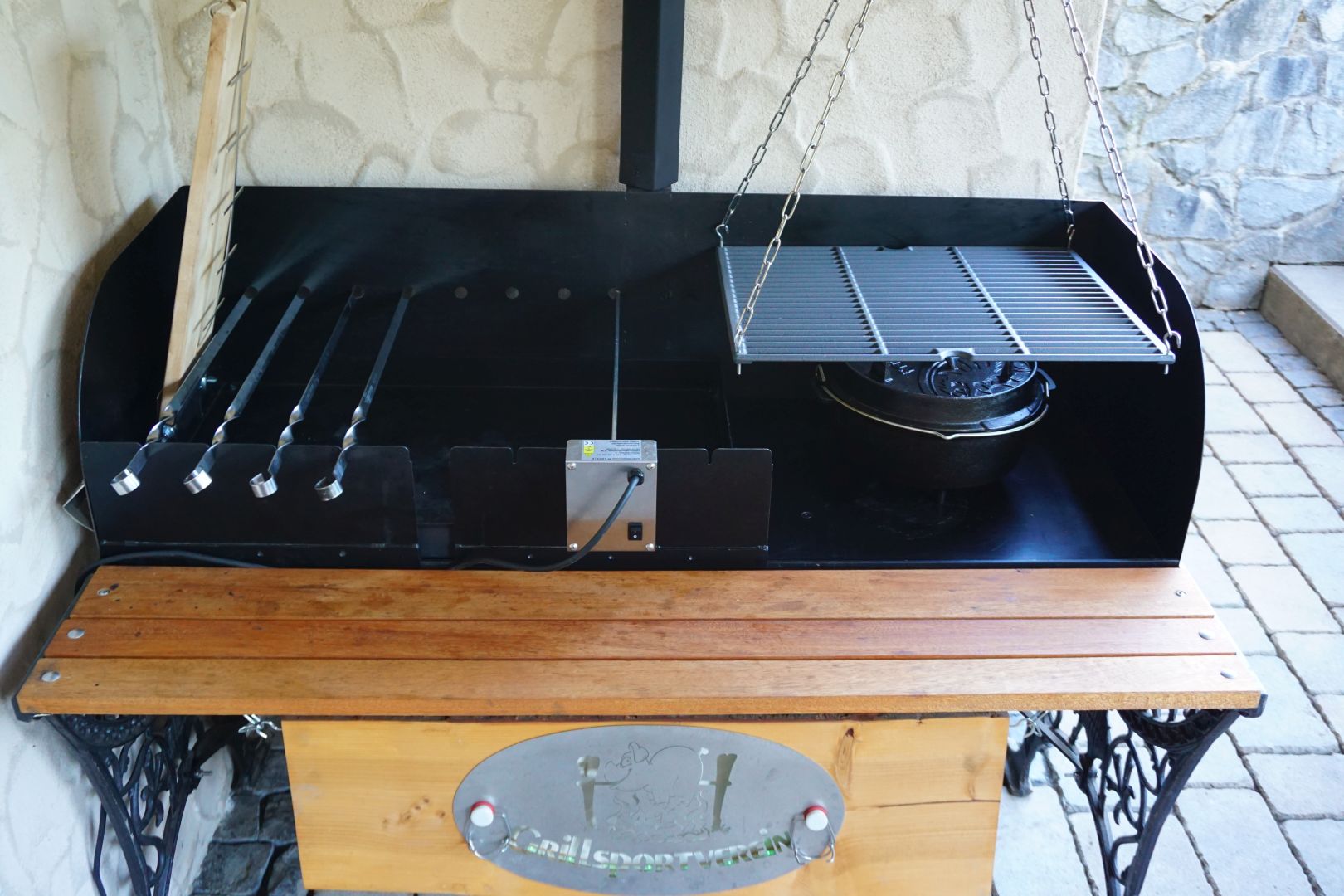

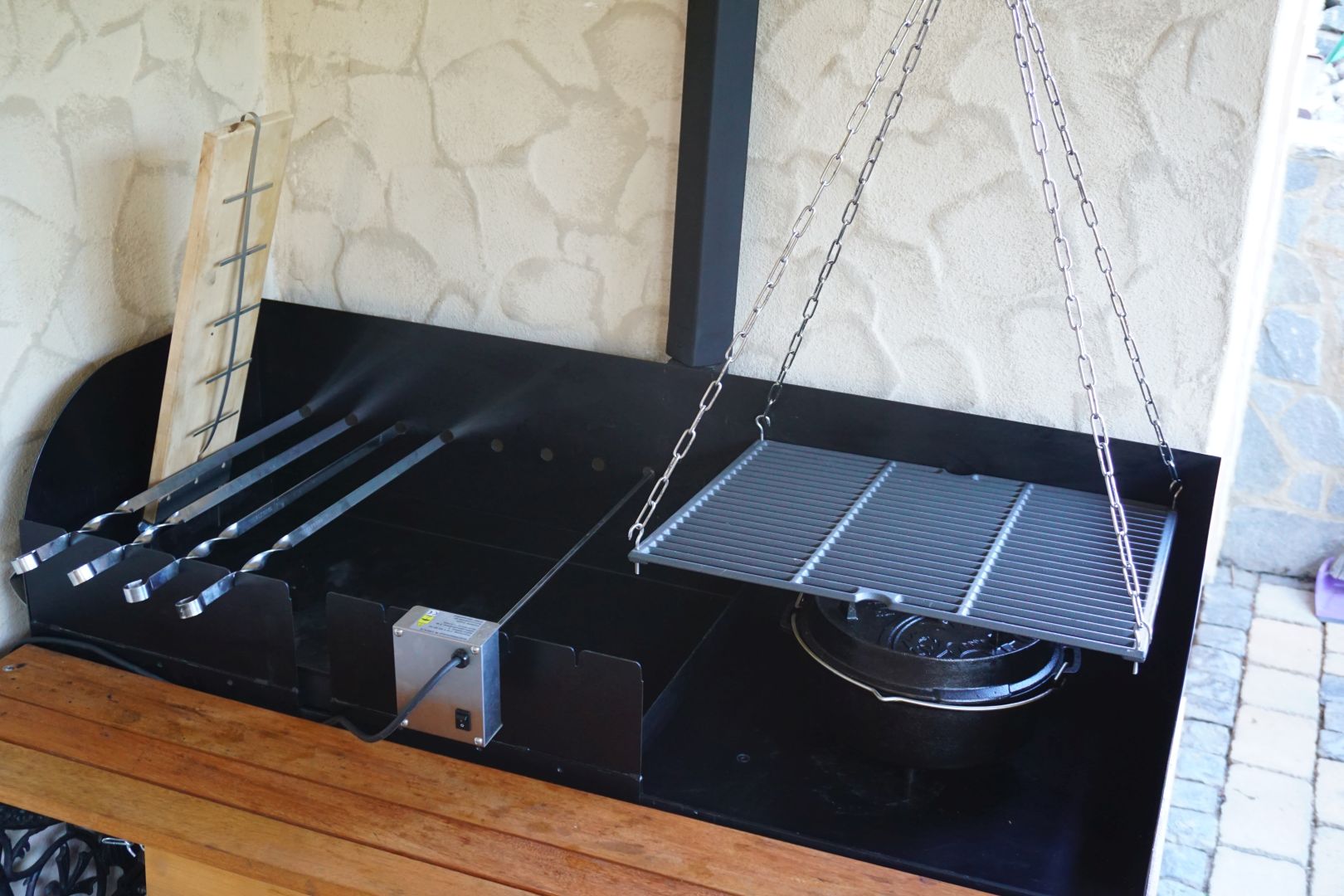

Hier nochmal eine Zusammenstellung der bisherigen Anbauteile..
Anhang anzeigen 2209675
Anhang anzeigen 2209676
Hat schon fast was von einem Schweizer Messer..

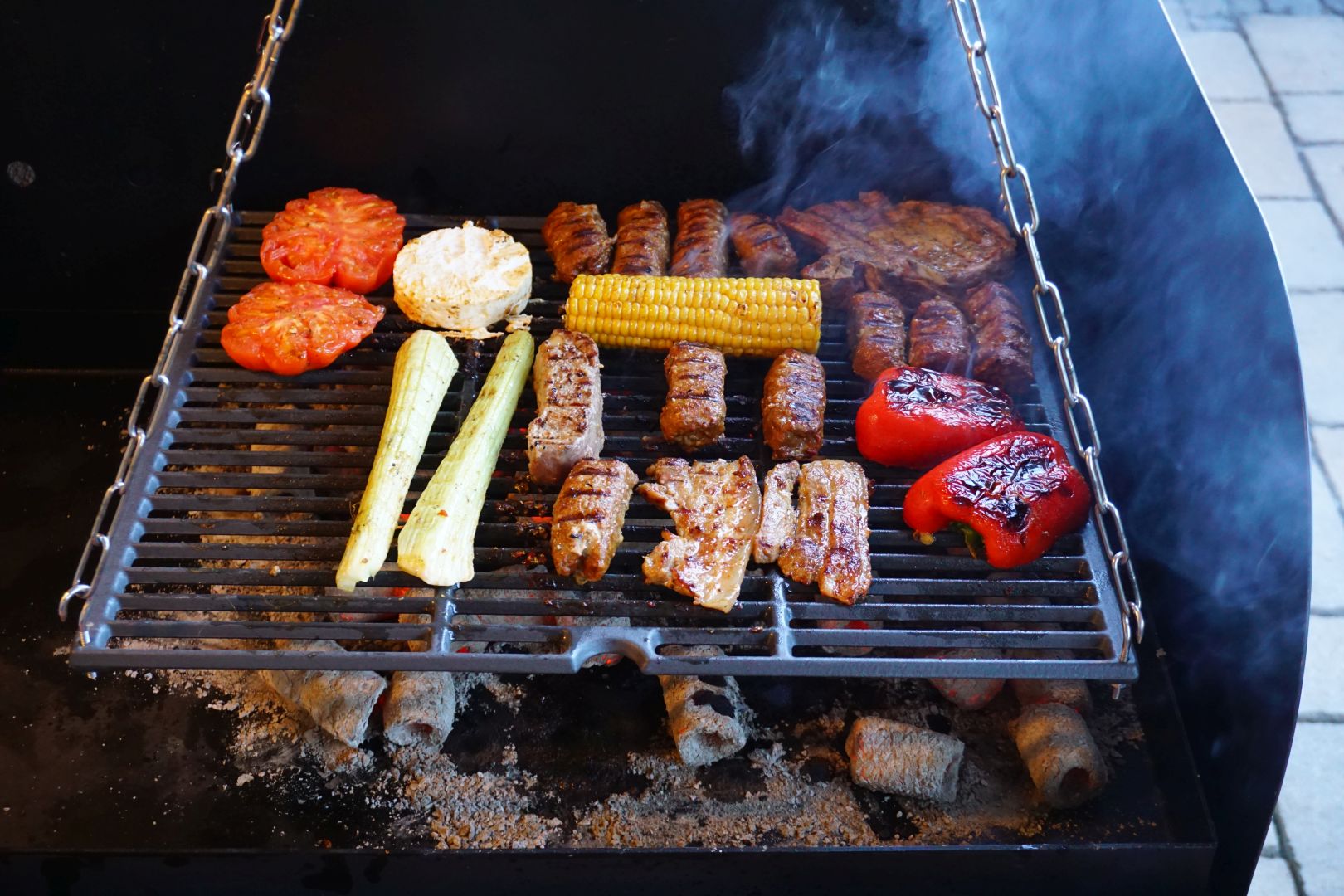

Gestern erfolgte dann die Erstvergrillung und der Funktionstest...
Anhang anzeigen 2209677
Anhang anzeigen 2209678

Fazit: Es funktioniert einwandfrei und genau wie ich es mir vorgestellt habe..
Und lecker war es auch.....

Das war es mal wieder bis hierher.

Vielen Dank fürs reinschauen und
Liebe Grüsse

Bis demnächst.
Mario

Mega das Teil.



[Selbergriller]

Das Ding ist echt ENDgeil! Und das beste, es ist kein ENDe in Sicht.
Das ist echt ne tolle Anlage! Sooo vielfältig.
