Es ist getan!

[bigmuffi]



[Gurke]

Und ich hab´s wieder getan !!!

Servus!

Da sind sie die nächsten Bilder!
Die Schweißnähte vom ersten sind noch nicht ganz kalt und schon war der kleine Bruder in Arbeit.

Die Griffe werden natürlich noch getauscht.

Grillroste werden Morgen gebaut und dann muss ich ihm leider LEBE WOHL sagen denn sein zukünftiges zuhause ist leider nicht meins.



[smokjoe]

Nettes Teilchen



[johome]

Moin,

Ich baue Wärmerückgewinnungsanlagen für die Industrie

Nette Umschreibung für Smoker...
Die Konstruktion Deiner Loks zeigt die richtige Mischung aus Kunst und Können, alle Achtung !
Was ich bei der kleinen Lok richtig gut Finde, ist das Flammblech (Tuning Plate?) in der Garkammer, darauf muss man erstmal kommen...
...deshalb wundere ich mich über das Lochblech in der SFB, da wäre meiner Meinung nach ein Feuerrost besser geeignet...

Und falls mal so eine industrielle Wärmerückgewinnungsanlage verschrottet werden sollte, kann sie als Smoker wiederverwertet werden, wie ein alter Gastank ?



[migra]

Sehr schönes Teil hast du dir da gebaut!

Warum aber die Kette an der Feuerbox? Welchen Zweck erfüllt diese?
lg aus



[Bugs]

Warum aber die Kette an der Feuerbox? Welchen Zweck erfüllt diese?

Ich tippe mal das es sich dabei um nen abnehmbaren Griff handelt der mit der Kette angehängt wurde!



[Dirk_da_Oberbayer]

Handwerklich sehr schön gemacht, kleine Features überzeugen !!!


Insgesamt. Hut ab!!

Gruß Dirk



[Bauch]

Wenn ich doch handwerklich keine derartige Niete wäre..............
..........dann hätte ich auch so ein klasse Gerät im Garten stehen. R E S P E K T.

Bauch



[Gurke]

Sehr schönes Teil hast du dir da gebaut!

Warum aber die Kette an der Feuerbox? Welchen Zweck erfüllt diese?
lg aus

Ja da hat Bugs völlig recht das ist ein Griff zum Tür öffnen und Zuluft verstellen und damit mann sich nicht die Finger verbrennt hängt er daneben an ner Kette.

Leider hab ich ihn aber nicht für mich gebaut. Ich musste heute mit etwas PiPi inden Augen Abschied nehmen.

@johome

...deshalb wundere ich mich über das Lochblech in der SFB, da wäre meiner Meinung nach ein Feuerrost besser geeignet...

Das war einfach die günstigste und bereits bewehrte Lösung.
Und nein die Anlagen kann man leider nicht Umbauen die währen einfach zu groß und außerdem wenn da 10Jahre und länger Industrieabgase egal welcher Art durchgeblasen wurden möcht ich nix mehr reinpacken was ich danach in den Mund nehmen möchte!

Kannst dir ja mal Beispiele auf hta.de anschauen.

So und wie gestern schon erwähnt sind heute die Roste reingekommen.

Für einmal so:

Und so:

Ach ja die Werkzeughalter,

und der Hitzeschutz für den SFB-Griff darf natürlich auch nicht fehlen!

Ach Mist Flaschenhalter wieder vergessen



[Katophist]

Hallo,

sind beide sehr schön und sauber gearbeitet.



Und den Flaschenöffner machst du halt bei dem NÄCHSTEN mit dran. Bist doch jetzt richtig warm gelaufen .

Ich wünsche dir und deinem Auftraggeber viel Erfolg und vor allen Spaß beim Gebrauch der Geräte!

Herzliche Grüße



[franzvonhahn]

Tolle Arbeitsgeräte! Mein lieber Schwan...

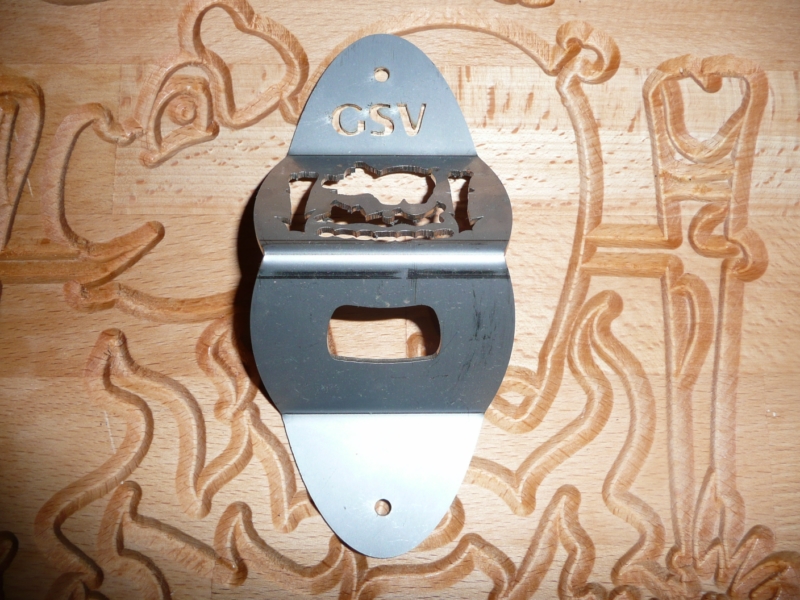

Wenn du noch einen baust....also für mich, meine ich - das notwendigste Material hätt´ ich :



[MP3HiFi]

Hallo,

sind die Scharniere irgendwelche Normteile, die man bestellen kann?

Viele Grüße
Martin



[Gurke]

Anhang anzeigen 239171
Tolle Arbeitsgeräte! Mein lieber Schwan...
Wenn du noch einen baust....also für mich, meine ich - das notwendigste Material hätt´ ich :
Anhang anzeigen 239189

Der nächste ist bereits in meinem Kopf in Planung. Der wird allerdings etwas anspruchsvoller. Mein Plan ist ein Reverse Flow mit doppeltem Mantel. Quasi sollen die Gase erst durch die GK und danach zurück zwischen inneren und äußeren Mantel. Ich erhoffe mir dadurch konstantere Temperaturen und weniger Holzverbrauch. Aber wie gesagt alles noch in meinem wirren Kopf. Und der Flaschenöffner dann natürlich ein absolutes muss!

Hallo,

sind die Scharniere irgendwelche Normteile, die man bestellen kann?

Viele Grüße
Martin

Ja das sind Befestigungen aus der Rohrleitungstechnik. Die hatten unsere Leute von Montagen über. Kann dir daher den Preis nicht wirklich nennen.
Nur zeigen wo du sie bekommst.

e-Katalog

Gruß Dennis



[Gurke]

VA Räucherschrank

Hallo Leute da bin ich mal wieder.
Diesmal mit etwas edlerem.
Ist zwar kaum der rede wert aber falls noch jemand gedenkt sich einen Räucherschrank zu bauen kann er sich hier evtl. das eine oder andere abschauen.
Den Grundkörper und die Tür hab ich mir von einem Kollegen zeichnen (Abwicklung) lasern und kanten lassen. Somit hatte ich nicht mehr wirklich viel arbeit. Auf Anfrage gebe ich die Zeichnung gerne weiter. Material 1.4301 2mm Blech. Maße: B/T/H 600/400/1250 Räucherraumhöhe 1050
Jetzt werden natürlich einige sagen iiiiiiieeee mit Gas, aber das wurde so gewünscht von meinem Bruderherz. Ja der ist wie der letzte Smoker mal wieder nicht für mich. Mein Bruder macht Catering und würde das Teil da gerne mitnehmen und da ist Gasbefeuerung natürlich um einiges praktischer. Und das ist auch der Grund warum der Schrank mobil ist. Der Brenner den ihr unten seht hat max.7,5kw bisschen viel denk ich 3,5 hätten auch gereicht aber besser etwas Power in der Hinterhand als zu wenig. So und nu noch ein paar Bilder.

Bilder vom 1. räuchern gibt es natürlich auch wenn es so weit ist!
Das sind aber erstmal die einzigsten die ich gemacht habe.



[cook95]

Gratulation, ganz großer Sport

Bin schon gespannt auf die Bilder der Premiere.

Gruß Mike



[Duke-john]

sehr schön....wo bekommt der Gasbrenner seinen Sauerstoff her?? mit offener tür unten heizen?



[M.B]

Selten so saubere und durchdahte Eigenbauten gesehen!



:yeah:​



[Tranabo_bjoern]

Tolle Eigenbauten! Mein Respekt.



[Gurke]

sehr schön....wo bekommt der Gasbrenner seinen Sauerstoff her?? mit offener tür unten heizen?

Hallo Duke-john
Der Gasbrenner zieht sich den Sauerstoff den er für die Verbrennung braucht selbst. Er hat hinten eine öffnung wo er das kann. Und sollte das nicht genug sein kann mann hinten noch eine zusätzliche Klappe öffnen. Das sieht mann leider nicht so gut auf den Handyphotos.
Hier der Brenner im Detail:

Die Luft zieht er sich vor dem silbernen Ring.

Selten so saubere und durchdahte Eigenbauten gesehen!



:yeah:​

Danke M.B aber bei mir sind meistens Planungs-, und Bauphase ein und das selbe. Während des bauens hab ich meist die besten Ideen.

Gruß Dennis



[starfire]

Hallo Leute da bin ich mal wieder.
Diesmal mit etwas edlerem.
Ist zwar kaum der rede wert aber falls noch jemand gedenkt sich einen Räucherschrank zu bauen kann er sich hier evtl. das eine oder andere abschauen.
Den Grundkörper und die Tür hab ich mir von einem Kollegen zeichnen (Abwicklung) lasern und kanten lassen. Somit hatte ich nicht mehr wirklich viel arbeit. Auf Anfrage gebe ich die Zeichnung gerne weiter. Material 1.4301 2mm Blech. Maße: B/T/H 600/400/1250 Räucherraumhöhe 1050
Jetzt werden natürlich einige sagen iiiiiiieeee mit Gas, aber das wurde so gewünscht von meinem Bruderherz. Ja der ist wie der letzte Smoker mal wieder nicht für mich. Mein Bruder macht Catering und würde das Teil da gerne mitnehmen und da ist Gasbefeuerung natürlich um einiges praktischer. Und das ist auch der Grund warum der Schrank mobil ist. Der Brenner den ihr unten seht hat max.7,5kw bisschen viel denk ich 3,5 hätten auch gereicht aber besser etwas Power in der Hinterhand als zu wenig. So und nu noch ein paar Bilder.
.

Hallo Gurke!

Meinst DU, Du könntest mir die Zeichnungen zukommen lassen.
Ich habe bereits einen kleinen Räucherschrank aber der kommt jetzt in die Jahre. Ich mach das auch schon seit ca. 6 Jahren mit Gas (sehr angenehm).
wäre Zeit was neues zu machen und wenn er dann so aussähe wie Deiner wärs nochmal toller (wär auch was fürs Auge).

Vielleicht schickst Du mir ja die Zeichnungen

Aber auf jeden Fall Gratulation zu Deiner Arbeit.
Super Toll und sauber.
Gruß
Markus
